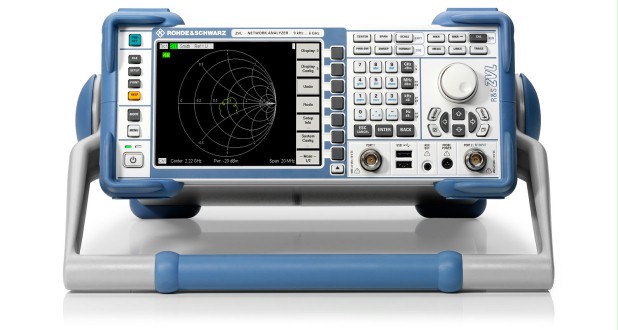

Анализатор электрических цепей R&S ZVL – компактный и мощный прибор с отличными техническими характеристиками. Модели серии R&S ZVL специально разработаны для использования при разработке, обслуживании и в условиях производства.
Векторные анализаторы цепей серии R&S ZVL совмещают в одном приборе функции анализатора цепей, анализатора спектра и измерителя мощности. Векторный анализатор цепей R&S ZVL прекрасно подойдет для лабораторных исследований с частой сменой измерительных задач - прибор может быть использован для измерения S-параметров, выходного спектра, мощности в соседнем канале и точки TOI без необходимости переподключения испытуемого устройства (ИУ). Переключение между режимами анализатора цепей и анализатора спектра выполняется дистанционно, что позволяет повысить гибкость организации производственного процесса и повысить скорость перехода от одной измерительной задачи к другой. Датчик мощности R&S NRP-Z подключается напрямую к прибору и обеспечивает высокоточное измерение мощности.
Для R&S ZVL анализ электрических цепей является стандартным режимом работы. Прибор обеспечивает 2-портовые двунаправленные измерения полной матрицы S-параметров. Несколько форматов отображения трасс (графиков) позволяют выводить на экран и выделять те или иные результаты в зависимости от информации, которую нужно извлечь из измеренных данных.
Опция ZVL-K2 позволит дополнительно находить повреждения в кабелях и разъемах, что особенно пригодится, например, при монтаже антенн. Могут быть выбраны любые кабели общего типа и заданы коэффициент замедления и частотно-зависимое затухание. Опция ZVL-K3 позволит проводить анализ во временной области, отображая неоднородности, коэффициенты отражения или импедансы в виде функции от задержки или длины. В опцию включены переходная и импульсная характеристики, разнос частот НЧ/ ПП и стробируемые S-параметры.
Основные характеристики:
- Широкий диапазон частот: от 9 кГц до 3/6/13,6 ГГц
- Широкий динамический диапазон: >115 дБ, тип. 123 дБ
- Двунаправленные измерения: отображение всех S-параметров
- 75-омная модель анализатора для ТВ/КТВ (9 кГц до 3 ГГц)
- Анализатор спектра в виде опции
- Цифровые стандарты связи
- Точные измерения мощности (разъем USB для подключения датчиков мощности R&S®NRP-Z)
- Компактные размеры и малый вес (менее 7 кг)
- Питание: 12 В постоянного тока, внутренняя батарея
- Разъем для подключения внешнего монитора
| Frequency range | 9 kHz (typ. 5 kHz) to 3 GHz/6 GHz/13.6 GHz |
| Measurement time (201 test points at 100 kHz IF bandwidth, with normalization calibration) |
<50 ms |
| Data transfer time (201 test points) Via RSIB over 100 Mbit/s LAN | 1.5 ms |
| Dynamic range at 10 Hz measurement bandwidth (20 MHz to 3 GHz) |
>115 dB, typ. 123 dB (ZVL3,ZVL6) > 100 dB, typ. 105 dB (ZVL13) |
| Output power range | –50 dBm to 0 dBm, typ. –60 dBm to +10 dBm (ZVL3, ZVL6 and ZVL3-75) |
| Measurement bandwidths | 10 Hz to 500 kHz in 1/2/5 steps |
| Trace noise | < 0.005 dB (rms above 10 MHz) |
| Receiver step attenuators (maximum nominal input power) | 0 dB to 30 dB |
| Number of channels, diagrams, traces | >1001) |
| Number of test points per trace | 2 to 4001 |
| Operating system | Windows XP Embedded |
| Weight (without battery) | <7 kg (15.43 lb) |
| 1) Limited by available RAM capacity | |
Spectrum Analysis (R&S®ZVL-K1 option)
| Frequency range | 9 kHz to 3 GHz/6 GHz/13.6 GHz |
| Frequency uncertainty | 1 × 10–6 |
| 1 × 10–7 (With R&S®FSL-B4 option) | |
| Resolution bandwidths | |
| Standard | 300 Hz to 10 MHz in 1/3 steps, 20 MHz at zero span |
| With R&S®FSL-B7 option | (1 Hz) 10 Hz to 10 MHz in 1/3 steps |
| Video bandwidths | 10 Hz to 10 MHz |
| I/Q demodulation bandwidth | 20 MHz |
| SSB phase noise at 500 MHz | typ. –103 dBc (1 Hz) at 10 kHz carrier offset |
| Displayed average noise level | |
| Without preamplifier at 1 GHz | <–140 dBm (1 Hz) |
| With preamplifier at 1 GHz | <–156 dBm (1 Hz), typ. –163 dBm (1 Hz) |
| Third-order intercept (TOI) | >+5 dBm, typ. +12 dBm |
| Detectors | max/min peak, auto peak, rms, quasi peak, average, sample |
| Level measurement uncertainty (95% confidence level) | <0.5 dB |
| Опции | Описание |
| R&S® ETL-B235 | Li-Ion АКБ 10 Ач с зарядным устройством |
| R&S® NRP-Z11 | Преобразователь средней мощности, 10 МГц - 8 ГГц, 200 мВт |
| R&S® NRP-Z21 | Преобразователь средней мощности, 10 МГц - 18 ГГц, 200 мВт |
| R&S® NRP-Z22 | Преобразователь средней мощности, 10 МГц - 18 ГГц, 2 Вт |
| R&S® NRP-Z23 | Преобразователь средней мощности, 10 МГц - 18 ГГц, 15 Вт |
| R&S® NRP-Z24 | Преобразователь средней мощности, 10 МГц - 18 ГГц, 30 Вт |
| R&S® NRP-Z91 | Преобразователь средней мощности, 9 кГц - 6 ГГц, 200 мВт |
| R&S® NRP-Z51 | Термоэлектрический Преобразователь мощности, 0 Гц - 18 ГГц, 100 мВт |
| R&S® NRP-Z55 | Термоэлектрический Преобразователь мощности, 0 Гц - 40 ГГц, 100 мВт |
| R&S® FSL-B4 | OCXO внутренний опорный генератор |
| R&S® FSL-B5 | Дополнительный интефейсs |
| R&S® FSL-B6 | TV триггер |
| R&S® FSL-B7 | Узкополосные фильтры ПЧ |
| R&S® FSL-B8 | Стробированная развертка |
| R&S® FSL-B10 | GPIB интерфейс |
| R&S® FSL-B22 | РЧ предусилитель (3ГГц/6 ГГц) |
| R&S® FSL-B30 | DC источник питания |
| R&S® FSL-B31 | NiMH АКБ 4.5 Ач |
| R&S® FSL-K9 | Поддержка внешних преобразователей мощности серии NRP |
| R&S® ZVL-K1 | Анализатор спектра |
| R&S® ZVL-K2 | Функция DTF (измерение расстояния до обрыва в кабеле) |
| R&S® ZVL-K3 | Функция измерений во временной области |
| R&S® FSL-K7 | Измерительный демодулятор АМ/ЧМ/ФМ |
| R&S® FSL-K14 | Функция измерения спектрограмм |
| R&S® FSL-K20 | Измерения параметров ТВ и кабельного ТВ |
| R&S® FSL-K8 | Bluetooth® TX измерения 1 (1.1 и 2.0+EDR) |
| R&S® FSL-K30 | Прикладное ПО для измерения КШ и КУ |
| R&S® FSL-K72 | 3GPP FDD BTS ПО |
| R&S® FSL-K91 | WLAN IEEE 802.11a/b/g/j ПО |
| R&S® FSL-K91N | Апгрейд R&S®FSL-K91 - IEEE 802.11n ПО |
| R&S® FSL-K93 | WiMAX™ IEEE 802.16 OFDM/OFDMA ПО |
| R&S® ZCAN.52 | Калибровочный набор 0 - 3 ГГц, N(f), 50 Ом |
| R&S® ZCAN.72 | Калибровочный набор 0 - 3 ГГц, N(f), 75 Ом |
| R&S® ZV-Z170.02 | Калибровочный набор 0 - 9 ГГц, N(m), 50 Ом |
| R&S® ZV-Z170.03 | Калибровочный набор 0 - 9 ГГц, N(f), 50 Ом |
| R&S® ZV-Z270 | Калибровочный набор 0 - 18 ГГц, N, 50 Ом |
| R&S® ZV-Z135.02 | Калибровочный набор 0 - 15 ГГц, 3.5 мм, Вилка, 50 Ом |
| R&S® ZV-Z135.03 | Калибровочный набор 0 - 15 ГГц, 3.5 мм, Розетка, 50 Ом |
| R&S® NRP-Z27 | Преобразователь мощности Module Втith Power Splitter, 0 - 18 ГГц, 500 мВт |
| R&S® NRP-Z37 | Преобразователь мощности Module Втith Power Splitter, 0 - 26.5 ГГц, 500 мВт |
| R&S® NRP-Z81 | Wideband Преобразователь мощности, 50 МГц - 18 ГГц, 100 мВт |
| Модели | Описание |
| R&S® ZVL3 | ВАЦ с диапазоном частот от 9 кГц до 3 ГГц |
| R&S® ZVL3-75 | ВАЦ с диапазоном частот от 9 кГц до 3 ГГц, 75 Ом импеданс |
| R&S® ZVL6 | ВАЦ с диапазоном частот от 9 кГц до 6 ГГц |
| R&S® ZVL13 | ВАЦ с диапазоном частот от 9 кГц до 13,6 ГГц |
