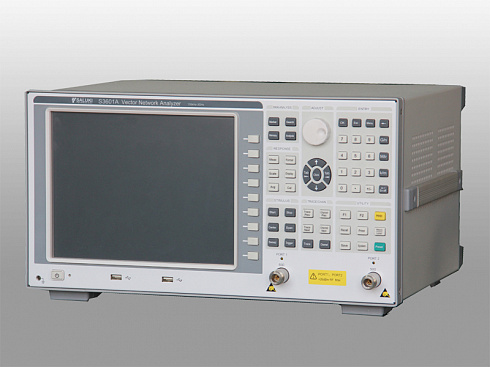

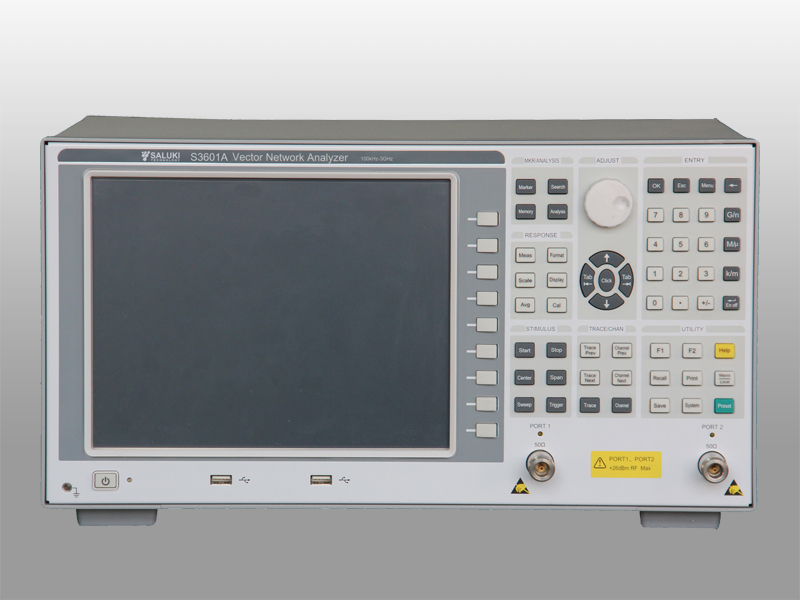

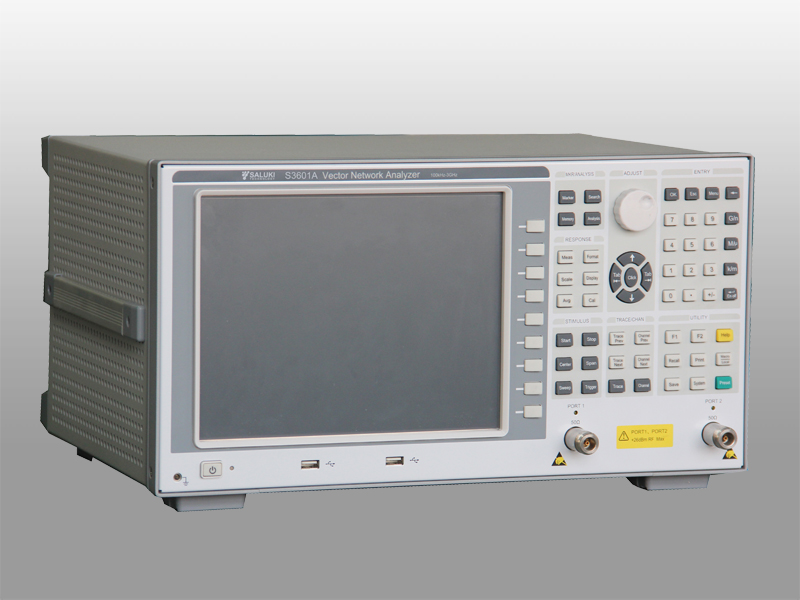

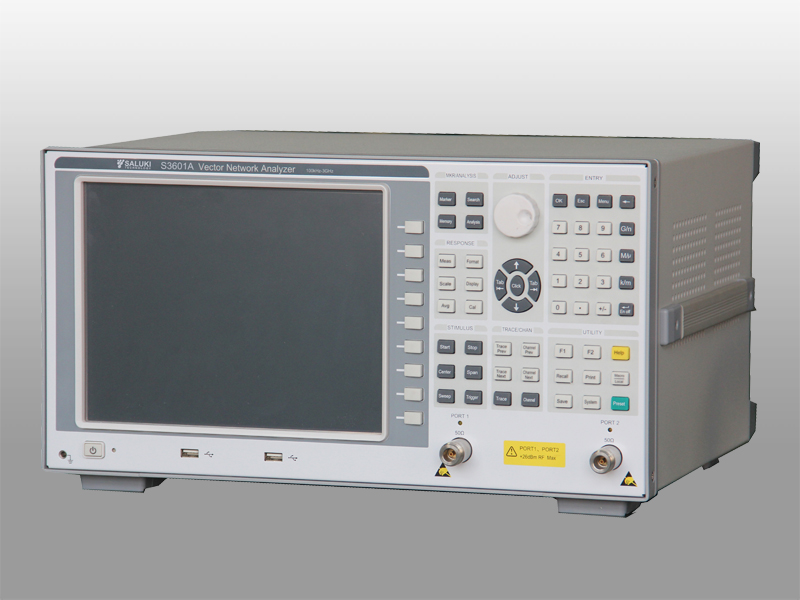

Векторные анализаторы цепей Saluki S3601A/B с диапазоном от 100 кГц до 8,5 ГГц
Подробнее
Описание
Анализаторы серии S3601 являются мощным и эффективным измерительным оборудованием широко используемом при производстве различных устройств в таких отраслях промышленности, как системы связи, кабельное телевидение, автомобильная электроника и др. S3601 способен производить точные измерения параметров фильтров, усилителей, антенн, кабелей и т.п. Приборы имеют большой ЖКИ-дисплей, дружественный пользовательский интерфейс, а также поддерживает такие интерфейсы, как USB, LAN, GPIB и VGA для построения измерительных систем.
Основные особенности:
- Диапазон частот от 100 кГц до 3 ГГц/8,5 ГГц
- 10,4 дюймовый современный сенсорный дисплей
- Динамический диапазон 125 дБ
- Дополнительно доступен импеданс 75 Ом для работы с системами кабельного телевидения
- Зашумленность трассы в 0,001 дБскз позволяет проводить измерения с бОльшей точностью
- Возможность работы с 64 независимыми измерительными каналами позволяет ускорить измерения параметров сложных схем
- Возможность проведения анализа во временной области
- Поддержка интерфейсов USB, LAN, GPIB и VGA
- Операционная система Windows XP
- Возможность сохранения, передачи и печати данных
Типовое применение:
- Измерение параметров устройств систем связи
- Измерение параметров пассивных многопортовых устройств и балансных устройств
Характеристики
| Диапазон частот |
S3601A: 100 кГц - 3 ГГц S3601B: 100 кГц - 8,5 ГГц |
|
| Разрешение по частоте | 1 Гц | |
| Погрешность частоты | 5×10-6 , (23℃±3℃) | |
| Уровень выходной мощности |
S3601A: -45 - +10 дБмВт S3601B: -55 - +10 дБмВт |
|
| Ширина полос фильтров ПЧ | 1 Гц - 5 МГц (с шагом 1,2,3,5,7) | |
| Системный динамический диапазон | Фильтр ПЧ 10 Гц | S3601A |
| 90 дБ (100 кГц - 1 МГц) | ||
| 110 дБ (1 МГц - 10 ГГц) | ||
| 125 дБ (10 МГц - 3 ГГц) | ||
| S3601B | ||
| 110 дБ (1 МГц - 20 МГц) | ||
| 125 дБ (20 МГц - 3 ГГц) | ||
| 123 дБ (3 ГГц - 6 ГГц) | ||
| 118 дБ (6 ГГц - 8,5 ГГц) | ||
| Фильтр ПЧ 3 кГц | S3601A | |
| 60 дБ (100 кГц - 1 МГц) | ||
| 80 дБ (1 МГц - 10 МГц) | ||
| 95 дБ (10 МГц - 3 ГГц) | ||
| S3601B | ||
| 80 дБ (1 МГц - 20 МГц) | ||
| 95 дБ (20 МГц - 3 ГГц) | ||
| 93 дБ (3 ГГц - 6 ГГц) | ||
| 88 дБ (6 ГГц - 8,5 ГГц) | ||
| Количество точек в трассе | 1 - 16001 | |
| Разъёмы измерительных портов | N (розетка), системный импеданс 50 Ω, N (розетка), системный импеданс 75 Ω (опция 001) | |
| Количество измерительных портов | 2 | |
| Количество измерительных приемников | 4 | |
| Диапазон установки уровня отсчета по амплитуде | ±500 дБ; разрешение 0,001 дБ | |
| Диапазон установки уровня отсчета по фазе | ±500°; разрешение 0.01° | |
| Выход сигнала опорной частоты | 10 МГц (+10 дБмВт ±4 дБ) | |
| Интерфейсы передачи данных | GPIB, USB, LAN, VGA | |
| Области проведения измерений | Частотная и временная | |
| Операционная система | Windows XP | |
| Рабочая температура | 0℃ - ﹢40 ℃ | |
| Температура хранения | -20℃ - ﹢70 ℃ | |
| Относительная влажность | ≤ 90 % | |
| Параметры сети питания | 220 В, 50 Гц или 110 В, 50/60 Гц | |
| Потребляемая мощность | 150 Вт | |
| Вес | 16 кг | |
| Размеры (Д x В x Ш), мм | 435 × 233 × 348 | |
Описание
| Опции | Описание |
| S3601A-01 | 75Ω port impedance |
| S3601A-02 | N-type testing cable |
| S3601A-03 | N-type testing cable |
| S3601A-05 | 20205 N-type calibration kit |
| S3601A-06 | 20204 N-type 75Ω calibration kit |
| S3601A-07 | Economical stable phase testing cable |
| S3601A-08 | Economical stable phase testing cable |
| S3601A-09 | Economical stable phase testing cable |
| S3601A-10 | 75Ω testing cable |
| S3601A-11 | 20402 Electronic calibration Kit |
| S3601A-12 | 20403 Electronic calibration Kit |
| S3601A-13 | 20405 Electronic calibration Kit |
| S3601A-16 | Aluminum carrying case |
| S3601A-17 | Front panel jumper |
| S3601A-18 | 2813A 4-port test equipment |
| S3601A-19 | Cabinet |
| S3601B-02 | N-type testing cable |
| S3601B-03 | N-type testing cable |
| S3601B-07 | Economical stable phase testing cable |
| S3601B-08 | Economical stable phase testing cable |
| S3601B-09 | Economical stable phase testing cable |
| S3601B-11 | 20402 Electronic calibration kit |
| S3601B-12 | 20403 Electronic calibration kit |
| S3601B-13 | 20405 Electronic calibration kit |
| S3601B-16 | Aluminum carrying case |
| S3601B-18 | 2813A 4-port test equipment |
| S3601B-19 | Cabinet |
| S3601B-21 | 20201 N-type calibration kit |
| S3601B-22 | 20202 3.5mm calibration kit |
| S3601B-23 | 32111 waveguide calibration kit |
| S3601B-24 | 32112 waveguide calibration kit |
| S3601B-25 | 32113 waveguide calibration kit |
| S3601B-26 | 32114 waveguide calibration kit |
| S3601B-27 | 32115 waveguide calibration kit |
| S3601B-28 | 32116 waveguide calibration kit |
| S3601B-29 | Front panel jumper |
Модели
| Модели | Описание |
| S3601A | Векторный анализатор цепей 100 кГц - 3 ГГц |
| S3601B | Векторный анализатор цепей 100 кГц - 8,5 ГГц |
