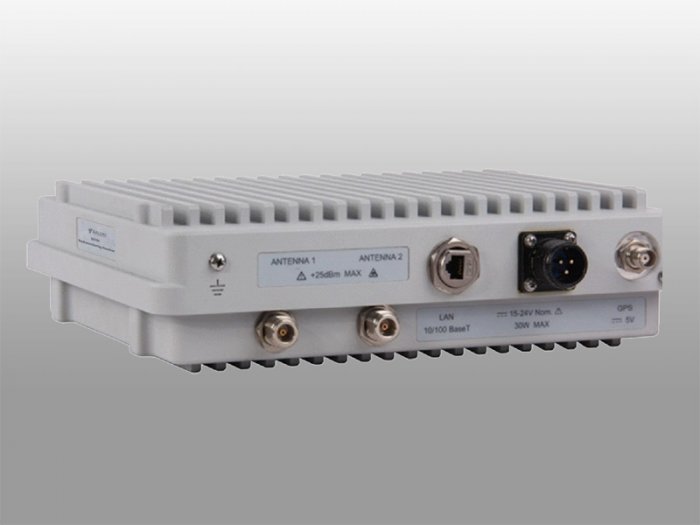

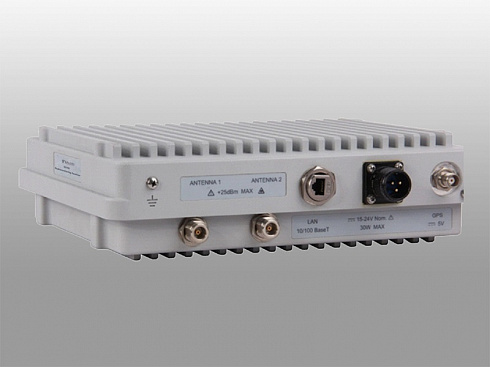

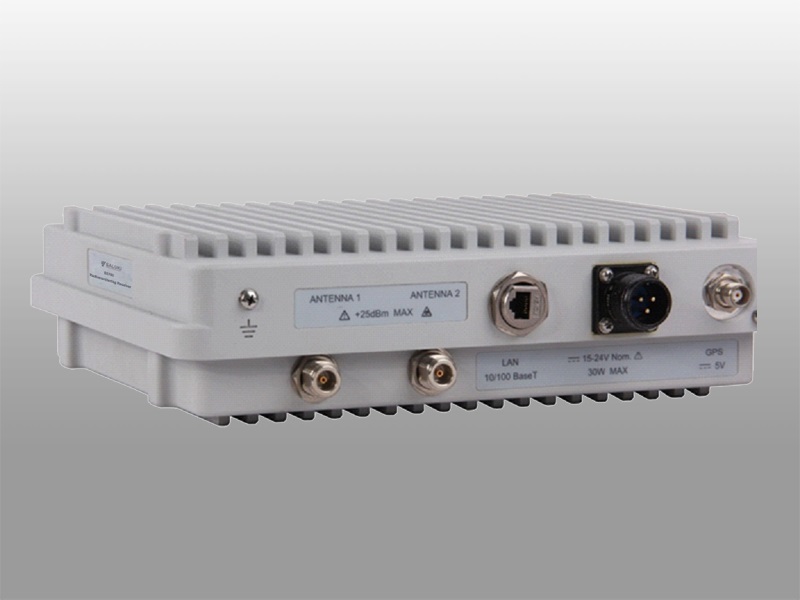

Мониторинговый приемник Saluki S3700 с диапазоном от 20 МГц до 6 ГГц
Подробнее
Описание
S3700 является миниатюрным радиоприемником для сеточного мониторинга. Кластер из нескольких приемников S3700 может быть основой для построения сети мониторинга спектра, основанной на протоколе TCP/IP, обеспечивающей полноценный, надежный, гибкий и разумный радиомониторинг.
Приемник S3700 способен захватывать текущие сигналы и сигналы со скачкообразной перестройкой частоты, таким образом позволяя выполнять задачи по мониторингу сложных и множественных сигналов. S3700 оснащен высокоточным модулем временной синхронизации GPS, что позволяет использовать данный приемник в синхронных мониторинговых сетях.
Основные особенности
- Диапазон частот от 20 МГц до 6 ГГц
- Ширина полосы анализа в реальном масштабе времени 20 МГц
- 2 ВЧ-входа
- Расширенные возможности управления захватом сигналов
- Выдача потоковых данных формата IQ/FFT
- Точность синхронизации 20 нс, точность установки временной метки 100 нс
- Широкий выбор функций программирования
- Небольшие размеры, простота монтажа
Типовое использование:
- Сеточный радиомониторинг
- Локализация источников сигнала
Характеристики
| Диапазон частот | 20 МГц - 6 ГГц |
| Макс. Ширина полосы анализа | 20 МГц |
| Скорость сканирования | > 4 ГГц/с（при полосе ПЧ 10 кГц） |
| Плотность фазовых шумов (Fc= 1 ГГц) | < -90 дБн/Гц при отстройке 10 кГц |
| Средний уровень плотности собственных шумов | < -135 дБмВт/Гц (предусилитель выключен) < -158 дБмВт/Гц(предусилитель включен) |
| Уровень подавления зеркальных частот | > 85 дБ |
| Точность измерения амплитуды | ±3.0 дБ |
| Входной разъём | N (розетка)（50 Ω), 2 канала |
| Макс. Мощность входного сигнала | + 20 дБмВт |
| Уровень развязки антенного входа | > 40 дБ, от 20 до 600 МГц > 30 дБ, от 600 до 6000 МГц |
| КСВН входа | <2.5:1 |
| Типы данных | временная последовательность I / Q или спектральные данные БПФ |
| Ёмкость памяти | 2 ГБ |
| Тип синхронизации | GPS |
| Точность установки временной метки | < 100 нс |
| Интерфейс передачи данных | LAN, RJ-45 |
| Разъём для GPS | TNC (розетка) |
| Рабочая температура (℃) | от -20 до +55 |
| Напряжение питания | от +12 до +18 В |
| Макс. потребляемая мощность | 30 Вт |
| Вес | 5 кг |
| Размеры (Д × Ш × В) | 295 мм × 83 мм × 270 мм |
Описание
Модели
| Модели | Описание |
| S3700 | Мониторинговый приемник 20 МГц - 6 ГГц |
