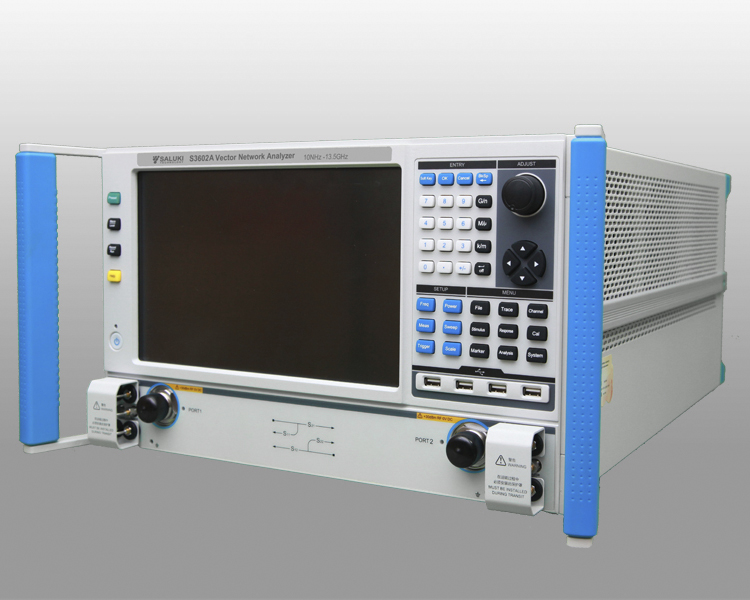

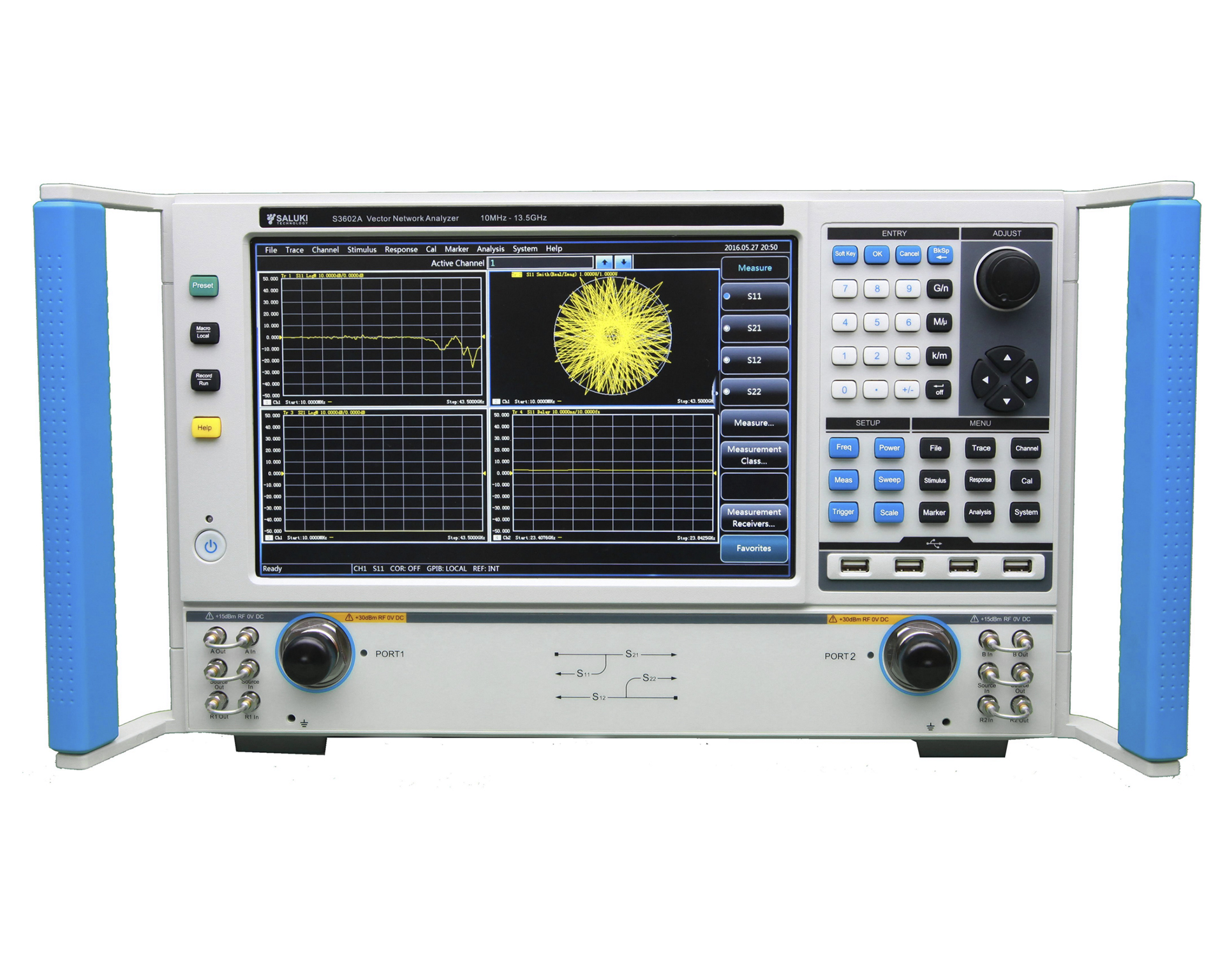

Векторные анализаторы цепей Saluki S3602A/B/C/D/E с диапазоном от 10 МГц до 67 ГГц
Подробнее
Описание
Универсальность анализаторов серии S3602 позволяет их с успехом использовать при измерении параметров устройств приема/передачи, измерении диэлектрических свойств материалов, измерении параметров микроволновых импульсных устройств и измерении фотоэлектрических параметров. Эти анализаторы являются необходимыми приборами для исследовательских лабораторий и при производстве радиолокационных, навигационных и коммуникационных систем.
Основные особенности:
- Частотный диапазон от 10 МГц до 13,5 ГГц / 26,5 ГГц / 43,5 ГГц / 50 ГГц /67 ГГц
- Поддержка основных методов и устройств калибровки
- Поддержка многооконных многоканальных измерений, быстрый запуск плана измерений, включающего мультидисплейные форматы: логарифмический, линейный, КСВН, фазовый, ГВЗ, полярный, Смита
- Поддержка интерфейсов USB, GPIB, LAN, VGA
- Сенсорный дисплей с диагональю 12,1 дюйма с высоким разрешением
- Измерения при помощи одной кнопки, позволяющие упростить процесс измерений и увеличить эффективность его проведения
- Обеспечение различных типов измерений, включая импульсные S-параметры, измерение во временной области, измерение параметров смесителей, двумерные измерения коэффициента и компрессии усиления, измерения в микроволновой области, измерения параметров антенн и ЭПР объектов.
Типовое использование:
- Измерение параметров смесителей
- Измерение параметров фильтров
- Интегрированное измерение импульсных S-параметров
Характеристики
| Частота | |
| Диапазон частот | S3602A: 10 МГц - 13,5 ГГц S3602B: 10 МГц - 26,5 ГГц |
| Разрешение по частоте | 1 Гц |
| Погрешность частоты | ±1×10-7（23℃±3℃） |
| Уровни выходных сигналов и динамический диапазон | |
| Макс. мощность выходных сигналов | S3602A: +13 дБмВт S3602B: +13 дБмВт |
| Макс. динамический диапазон | S3602A: 127 дБ S3602B: 127 дБ |
| Уровень гармонических и негармонических помех | |
| Порты 1 и 3, гармонические помехи в диапазоне частот | -51 дБн（0,01 - 4 ГГц) -60 дБн（4 - 13,5 4 ГГц） -60 дБн（13,5 - 26,5 4 ГГц） |
| Порты 2 и 4, гармонические помехи в диапазоне частот | -13 дБн（0,01 - 4 4 ГГц） -21 дБн（4 - 13,5 4 ГГц） -21 дБн（13,5 - 26,5 4 ГГц） |
| Негармонические помехи в диапазоне частот | -40 дБн（0,01 - 13,5 4 ГГц） -40 дБн（13,5 - 16 4 ГГц） -30 дБн（16 - 26,5 4 ГГц） |
| Другое | |
| Уровень зашумленности по амплитуде трассы, дБскз в диапазоне частот при фильтре ПЧ 1 кГц | 0,007（10 - 100 МГц), 0,002（0,1 - 13,5 ГГц） 0,002（13,5 - 22,5 ГГц), 0,003（22,5 - 24 ГГц） 0,005（24 - 26,5 ГГц） |
| Уровень зашумленности по фазе трассы, °скз в диапазоне частот при фильтре ПЧ 1 кГц | 0,051（10 - 100 МГц), 0,015（0,1 - 13,5 ГГц） 0,042（13,5 - 22,5 ГГц）, 0,054（22,5 - 24 ГГц） 0,054（24 - 26,5 ГГц） |
| Ширина полосы ПЧ фильтров | 1 Гц - 5 МГц |
| Разрешение дисплея по амплитуде | 0,001 дБ/дел |
| Разрешение дисплея по фазе | 0.01°/дел |
| Устанавливаемый уровень отсчета по амплитуде | -500 ~ +500 дБ |
| Устанавливаемый уровень отсчета по фазе | -500 ~ +500° |
| Общие характеристики | |
| Разъём порта | 3,5 мм (вилка）, импеданс 50 Ω |
| Количество измерительных портов | S3602A/B: 2 порта S3602A/B-400: 4 порта (опция 400) |

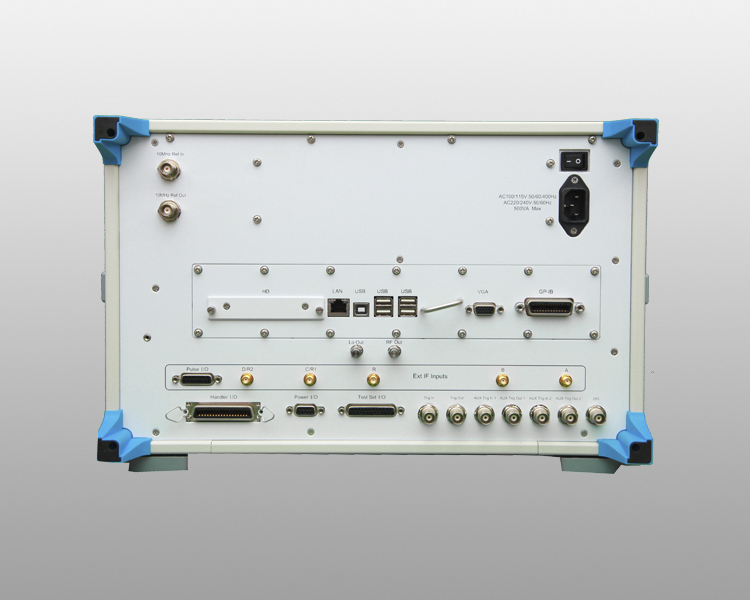

| Внешние интерфейсы | USB, GPIB, VGA, LAN |
| Операционная система | Windows 7 |
| Дисплей | диагональ 12,1 дюйм, ЖКИ сенсорный |
| Размеры (Д x В x Ш), мм | 426 × 266 × 550 （c учетом рукояток, подставок и пр.） 463 × 279,5 × 640 （без учета рукояток, подставок и пр.） |
| Максимальная потребляемая мощность | 400 Вт |
| Максимальный вес | 42 кг |
| Частота | |
| Диапазон частот | S3602C: 10 МГц - 43,5 ГГц S3602D: 10 МГц - 50 ГГц S3602E: 10 МГц - 67 ГГц |
| Разрешение по частоте | 1 Гц |
| Погрешность частоты | ±1×10-7（23℃±3℃） |
| Уровни выходных сигналов и динамический диапазон | |
| Макс. мощность выходных сигналов | S3602C: 11 дБмВт S3602D: 11 дБмВт S3602E: 8 дБмВт |
| Макс. динамический диапазон | S3602C: 121 дБ S3602D: 121 дБ S3602E: 110 дБ |
| Уровень гармонических и негармонических помех | |
| Порты 1 и 3, гармонические помехи в диапазоне частот | -51 дБн（0,01 - 4 ГГц） -60 дБн（4 - 40 ГГц） -60 дБн（40 - 50 ГГц） -60 дБн（50 - 67 ГГц)(Ном.) |
| Порты 2 и 4, гармонические помехи в диапазоне частот | -13 дБн（0,01 - 4 ГГц） -21 дБн（4 - 13,5 ГГц） -60 дБн（13,5 - 40 ГГц） -60 дБн（40 - 50 ГГц） -60 дБн（50 - 67 ГГц)(Ном.) |
| Другое | |
| Ширина полосы ПЧ фильтров | 1 Гц - 5 МГц |
| Разрешение дисплея по амплитуде | 0,001 дБ/дел |
| Разрешение дисплея по фазе | 0.01°/дел |
| Устанавливаемый уровень отсчета по амплитуде | -500-+500дБ |
| Устанавливаемый уровень отсчета по фазе | -500-+500° |
| Общие характеристики | |
| Разъём порта | S3602C/D: 2,4 мм (розетка), импеданс 50 Ω S3602E: 1,85 мм (розетка), импеданс 50 Ω |
| Количество измерительных портов | S3602C/D/E: 2 порта S3602C/D/E-400: 4 порта (опция 400) |
| Внешние интерфейсы | USB, GPIB, VGA, LAN |
| Операционная система | Windows 7 |
| Дисплей | диагональ 12,1 дюйм, ЖКИ сенсорный |
| Размеры (Д x В x Ш), мм | 426 × 266 × 600 c учетом рукояток, подставок и пр.） 463 × 279,5 × 690 （без учета рукояток, подставок и пр.） |
| Максимальная потребляемая мощность | 500 Вт |
| Максимальный вес | S3602C / D: 47 кг S3602E: 50 кг |
Описание
| Опции | Описание |
| S3602A-201 | Dual-Interface Programmable Step Attenuator |
| S3602A-400 | Four-Interface Measurement |
| S3602A-401 | Four-Interface Programmable Step Attenuator |
| S3602B-402 | Active Intermodulation Measurement |
| S3602A-008 | Pulse Measurement |
| S3602A-S10 | Time Domain Measurement |
| S3602A-S80 | Frequency Deviation Measurement |
| S3602A-S82 | Scalar Measurement of Mixer |
| S3602A-S83 | Vector Measurement of Mixer |
| S3602A-S84 | Embedded Local Oscillator Measurement |
| S3602A-S86 | Gain Compression Two Dimensional Scanning Measurement |
| SAV31121 | 3.5mm Calibrator |
| FB0HA0HB025.0 | 3.5mm Test Cable |
| FB0HA0HC025.0 | 3.5mm Test Cable |
| SAV20403 | Electronic Calibrator |
| SAV20405 | Electronic Calibrator |
| S3602B-201 | Dual-Interface Programmable Step Attenuator |
| S3602B-400 | Four-Interface Measurement |
| S3602B-401 | Four-Interface Programmable Step Attenuator |
| S3602B-402 | Active Inter modulation Measurement |
| S3602B-008 | Pulse Measurement |
| S3602B-S10 | Time Domain Measurement |
| S3602B-S80 | Frequency Deviation Measurement |
| S3602B-S82 | Scalar Measurement of Mixer |
| S3602B-S83 | Vector Measurement of Mixer |
| S3602B-S84 | Embedded Local Oscillator Measurement |
| S3602B-S86 | Gain Compression Two Dimensional Scanning Measurement |
| S3602C-201 | Dual-Interface Programmable Step Attenuator |
| S3602C-400 | Four-Interface Measurement |
| S3602C-401 | Four-Interface Programmable Step Attenuator |
| S3602C-402 | Active Inter modulation Measurement |
| S3602C-008 | Pulse Measurement |
| S3602C-S10 | Time Domain Measurement |
| S3602C-S80 | Frequency Deviation Measurement |
| S3602C-S82 | Scalar Measurement of Mixer |
| S3602C-S83 | Vector Measurement of Mixer |
| S3602C-S84 | Embedded Local Oscillator Measurement |
| S3602C-S86 | Gain Compression Two Dimensional Scanning Measurement |
| S3602D-201 | Dual-Interface Programmable Step Attenuator |
| S3602D-400 | Four-Interface Measurement |
| S3602D-401 | Four-Interface Programmable Step Attenuator |
| S3602D-402 | Active Inter modulation Measurement |
| S3602D-008 | Pulse Measurement |
| S3602D-S10 | Time Domain Measurement |
| S3602D-S80 | Frequency Deviation Measurement |
| S3602D-S82 | Scalar Measurement of Mixer |
| S3602D-S83 | Vector Measurement of Mixer |
| S3602D-S84 | Embedded Local Oscillator Measurement |
| S3602D-S86 | Gain Compression Two Dimensional Scanning Measurement |
| S3602E-201 | Dual-Interface Programmable Step Attenuator |
| S3602E-400 | Four-Interface Measurement |
| S3602E-401 | Four-Interface Programmable Step Attenuator |
| S3602E-402 | Active Inter modulation Measurement |
| S3602E-008 | Pulse Measurement |
| S3602E-S10 | Time Domain Measurement |
| S3602E-S80 | Frequency Deviation Measurement |
| S3602E-S82 | Scalar Measurement of Mixer |
| S3602E-S83 | Vector Measurement of Mixer |
| S3602E-S84 | Embedded Local Oscillator Measurement |
| S3602E-S86 | Gain Compression Two Dimensional Scanning Measurement |
Модели
| Модели | Описание |
| S3602A | Векторный анализатор цепей 10 МГц – 13,5 ГГц |
| S3602B | Векторный анализатор цепей 10 МГц – 26,5 ГГц |
| S3602C | Векторный анализатор цепей 10 МГц – 43,5 ГГц |
| S3602D | Векторный анализатор цепей 10 МГц – 50 ГГц |
| S3602E | Векторный анализатор цепей 10 МГц – 67 ГГц |
