Векторный анализатор цепей R&S ZNBT с диапазоном частот 9 кГц - 40 ГГц
Подробнее
Описание

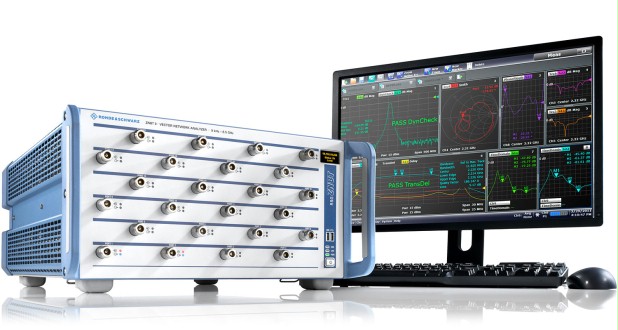

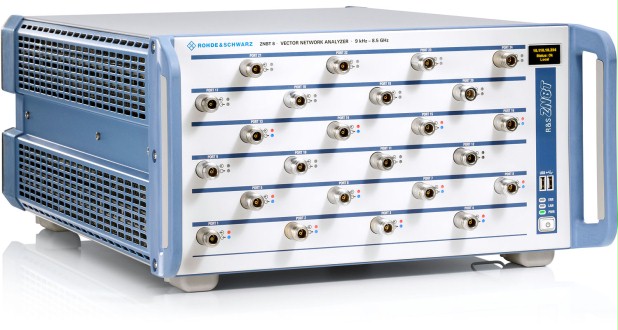

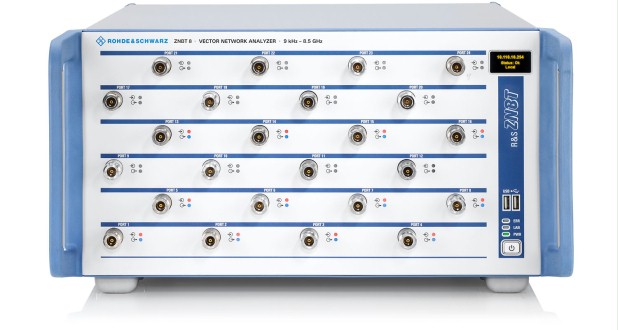

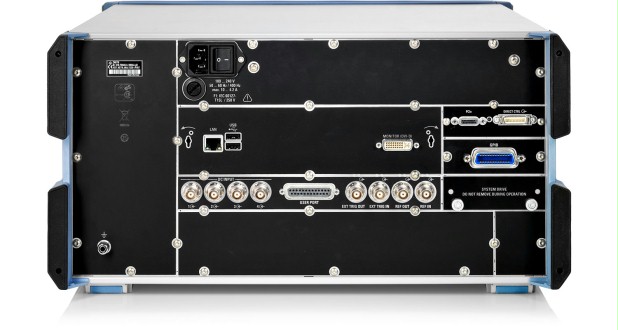

R&S®ZNBT — первый многопортовый векторный анализатор цепей, предоставляющий до 24 встроенных измерительных портов. С помощью прибора можно одновременно проводить испытания нескольких ИУ или измерять одно ИУ с количеством портов до 24.
R&S®ZNBT обеспечивает малое время измерения даже в сценариях с большим количеством портов. К другим особенностям относятся широкий динамический диапазон, высокий уровень выходной мощности и входы с высокой предельно допустимой мощностью.
Прибор поставляется с двумя различными диапазонами частот: R&S®ZNBT8 работает в диапазоне от 9 кГц до 8,5 ГГц, тогда как R&S®ZNBT20, R&S®ZNBT26 и R&S®ZNBT40 — в диапазонах от 100 кГц до 20 ГГц, 26,5 ГГц и 40 ГГц соответственно. Эти особенности делают анализатор R&S®ZNBT идеальным устройством для применения в отраслях мобильной радиосвязи и беспроводной связи, а также в электронной промышленности.
Прибор в основном используется для разработки и производства активных и пассивных многопортовых компонентов, например GPS, WLAN, Bluetooth® и модулей клиентского уровня для многодиапазонных мобильных телефонов. С его выдающимися характеристиками появляется возможность эффективно анализировать фильтры базовых станций и другие высокоизбирательные компоненты.
R&S®ZNBT превосходит многопортовые системы на базе матричных коммутаторов. Благодаря высокой степени интеграции этого прибора при 24 портах, ему требуется не больше пространства в стойке, чем для R&S®ZNB, что характеризует его как очень компактное решение для анализа компонентов.
С удобным пользовательским интерфейсом просто выполнять даже самые сложные измерения. R&S®ZNBT поддерживает различные опции дистанционного управления и легко интегрируется в автоматизированные испытательные системы, например, для выполнения измерений характеристик фазированных антенных решеток.
Ключевые факты
- Четырехпортовый базовый блок R&S®ZNBT8, расширяемый до 8, 12, 16, 20 или 24 портов
- Восьмипортовый базовый блок &S®ZNBT20, R&S®ZNBT26, R&S®ZNBT40, расширяемый до 12, 16, 20 или 24 портов
- Диапазон частот от 9 кГц до 8,5 ГГц (R&S®ZNBT8) или от 100 кГц до 26,5 ГГц или 40 ГГц (R&S®ZNBT20)
- До 24 полностью фазово-когерентных приемников
- Широкий динамический диапазон до 140 дБ
- Малое время развертки, например 2,1 мс (R&S®ZNBT8) и 2,5 мс (R&S®ZNBT20) для развертки по 201 точке
- Широкий диапазон развертки по мощности (100 дБ)
- Высокая предельно допустимая мощность
- Полоса ПЧ от 1 Гц до 10 МГц
- Высокая температурная стабильность на уровне 0,01 дБ/°К
- Более 100 кривых и каналов
- Простая настройка многопортовых измерений
- Методы ручной и автоматической калибровки, оптимизированные для многопортовых устройств
- Информация о состоянии
- Совместимость со всеми векторными анализаторами цепей из семейств R&S®ZVA/R&S®ZVT и R&S®ZNx
Особенности и преимущества
-
Платформа для сложных многопортовых измерений
- Полноценный многопортовый анализатор цепей
- Многопортовые измерения стали простыми
- Измерение при высоком уровне мощности
- Малое время испытания при большом количестве портов
- Передача данных одновременно с разверткой
- Быстрое переключение между настройками прибора
- Управление последовательностью испытаний с помощью сигналов TTL
- Интерфейс ввода-вывода обработчика для управления внешними обработчиками фрагментов
- Одновременное испытание нескольких ИУ
- Сегментированная развертка для оптимизации скорости и точности
- Расширенный динамический диапазон для быстрых измерений на фильтрах с высоким ослаблением
- Высокие скорость и точность
- Высокая долговременная стабильность для больших интервалов калибровки
- Методы калибровки для любого приложения
- Модули калибровки ускоряют многопортовую калибровку
- Больше 100 кривых и каналов для определения характеристик сложных компонентов
- Широкий диапазон виртуальных согласующих цепей для встраивания/исключения в реальном масштабе времени
- Измерения с преобразованием частоты на усилителях и смесителях
- Простое и быстрое определение характеристик симметричных ИУ
- Анализ во временной области с помощью оконной функции и отображения глазковых диаграмм
- Измерения напряжения и тока
- Измерения на модулях входных каскадов (FEM)
Когда важна скорость
Великолепные измерительные характеристики
Комплексный анализ активных и пассивных компонентов
Характеристики
| Impedance | 50 Ω | ||
| Test port connector | R&S®ZNBT8 | N female | |
| R&S®ZNBT20 | 3.5 mm, male, ruggedized | ||
| R&S®ZNBT26 | 2.92 mm, male, ruggedized | ||
| R&S®ZNBT40 | 2.92 mm, male, ruggedized | ||
|
Number of test ports (the R&S®ZNBT8 supports simultaneous data acquisition at all test ports) |
R&S®ZNBT8 base unit | 4 | |
| R&S®ZNBT20 base unit | 8 | ||
| R&S®ZNBT26 base unit | 8 | ||
| R&S®ZNBT40 base unit | 8 | ||
| with R&S®ZNBT8-B108 option | 8 (additional ports 5 to 8) | ||
|
with option R&S®ZNBT8-B112 or R&S®ZNBT20-B112 or R&S®ZNBT26-B112 or R&S®ZNBT40-B112 |
12 (additional ports 9 to 12) | ||
|
with option R&S®ZNBT8-B116 or R&S®ZNBT20-B116 or R&S®ZNBT26-B116 or R&S®ZNBT40-B116 |
16 (additional ports 13 to 16) | ||
|
with option R&S®ZNBT8-B120 or R&S®ZNBT20-B120 or R&S®ZNBT26-B120 or R&S®ZNBT40-B120 |
20 (additional ports 17 to 20) | ||
|
with R&S®ZNBT8-B124 option or R&S®ZNBT20-B124 or R&S®ZNBT26-B124 or R&S®ZNBT40-B124 |
24 (additional ports 21 to 24) | ||
| Frequency range | R&S®ZNBT8 | 9 kHz to 8.5 GHz | |
| R&S®ZNBT20 | 100 kHz to 20 GHz | ||
| R&S®ZNBT26 | 100 kHz to 26.5 GHz | ||
| R&S®ZNBT40 | 100 kHz to 40 GHz | ||
| Static frequency accuracy |
(time since last adjustment × aging rate) + temperature drift + calibration accuracy |
||
| Aging per year | standard | ±1 × 10–6 | |
| with R&S®ZNBT-B4 precision frequency reference option | ±1 × 10–7 | ||
|
Temperature drift (+5 °C to +40 °C) |
standard | ±1 × 10–6 | |
| with R&S®ZNBT-B4 precision frequency reference option | ±1 × 10–8 | ||
| Achievable initial calibration accuracy | standard | ±5 × 10–7 | |
| with R&S®ZNBT-B4 precision frequency reference option | ±5 × 10–8 | ||
| Frequency resolution | 1 Hz | ||
| Number of measurement points | per trace | 2 to 100001 | |
| Measurement bandwidth | 1/1.5/2/3/5/7 steps | ||
| without optional increased bandwidth | 1 Hz to 1 MHz | ||
| with optional increased bandwidth | 1 Hz to 10 MHz | ||
| Specification | Typical | ||
|
Dynamic range of the R&S®ZNBT8 at all ports (without optional step attenuators) |
9 kHz to 100 kHz | ≥ 100 dB | 122 dB |
| 100 kHz to 50 MHz | ≥ 120 dB | 138 dB | |
| 50 MHz to 4 GHz | ≥ 130 dB | 140 dB | |
| 4 GHz to 7 GHz | ≥ 125 dB | 138 dB | |
| 7 GHz to 8.5 GHz | ≥ 120 dB | 130 dB | |
| Dynamic range of the R&S®ZNBT20 at all ports | 100 kHz to 1 MHz | ≥ 105 dB | 120 dB |
| 1 MHz to 10 MHz | ≥ 110 dB | 130 dB | |
| 10 MHz to 100 MHz | ≥ 120 dB | 140 dB | |
| 100 MHz to 6 GHz | ≥ 125 dB | 140 dB | |
| 6 GHz to 20 GHz | ≥ 120 dB | 130 dB | |
| Dynamic range of the R&S®ZNBT26 at all ports | 100 kHz to 1 MHz | ≥ 105 dB | 120 dB |
| 1 MHz to 10 MHz | ≥ 110 dB | 130 dB | |
| 10 MHz to 5 GHz | ≥ 120 dB | 135 dB | |
| 5 GHz to 10 GHz | ≥ 115 dB | 125 dB | |
| 10 GHz to 26.5 GHz | ≥ 110 dB | 120 dB | |
| Dynamic range of the R&S®ZNBT40 at all ports | 100 kHz to 1 MHz | ≥ 105 dB | 120 dB |
| 1 MHz to 10 MHz | ≥ 110 dB | 130 dB | |
| 10 MHz to 5 GHz | ≥ 120 dB | 135 dB | |
| 5 GHz to 10 GHz | ≥ 115 dB | 125 dB | |
| 10 GHz to 30 GHz | ≥ 110 dB | 120 dB | |
| 30 GHz to 35 GHz | ≥ 105 dB | 115 dB | |
| 35 GHz to 38 GHz | ≥ 100 dB | 105 dB | |
| 38 GHz to 40 GHz | ≥ 95 dB | 100 dB | |
Документы
Описание
| Опции | Описание |
| R&S®WE1 | Расширение гарантии на один год |
| R&S®WE2 | Расширение гарантии на два год |
| R&S®CW1 | Расширение гарантии с калибровкой на один год |
| R&S®CW2 | Расширение гарантии с калибровкой на два года |
| R&S® ZNBT8-B108 | Добавление портов 5 - 8, для R&S®ZNBT8 |
| R&S® ZNBT8-B112 | Добавление портов 9 - 12, для R&S®ZNBT8 |
| R&S® ZNBT8-B116 | Добавление портов 13 - 16, для R&S®ZNBT8 |
| R&S® ZNBT8-B120 | Добавление портов 17 - 20, для R&S®ZNBT8 |
| R&S® ZNBT8-B124 | Добавление портов 21 - 24, для R&S®ZNBT8 |
| R&S® ZNBT20B112 | Добавление портов 9 - 12, для R&S®ZNBT20 |
| R&S® ZNBT20B116 | Добавление портов 13 - 16, для R&S®ZNBT20 |
| R&S® ZNBT20B120 | Добавление портов 17 - 20, для R&S®ZNBT20 |
| R&S® ZNBT20B124 | Добавление портов 21 - 24, для R&S®ZNBT20 |
| R&S® ZNBT8-B21 | Расширение диапазона мощности 1 - 4, для R&S®ZNBT8 |
| R&S® ZNBT8-B22 | Расширение диапазона мощности 5 - 8, для R&S®ZNBT8 |
| R&S® ZNBT8-B23 | Расширение диапазона мощности 9 - 12, для R&S®ZNBT8 |
| R&S® ZNBT8-B24 | Расширение диапазона мощности 13 - 16, для R&S®ZNBT8 |
| R&S® ZNBT8-B25 | Расширение диапазона мощности 17 - 20, для R&S®ZNBT8 |
| R&S® ZNBT8-B26 | Расширение диапазона мощности 21 - 24, для R&S®ZNBT8 |
| R&S® ZNBT20-B21 | Расширение диапазона мощности 1 - 4, для R&S®ZNBT20 |
| R&S® ZNBT20-B22 | Расширение диапазона мощности 5 - 8, для R&S®ZNBT20 |
| R&S® ZNBT20-B23 | Расширение диапазона мощности 9 - 12, для R&S®ZNBT20 |
| R&S® ZNBT20-B24 | Расширение диапазона мощности 13 - 16, для R&S®ZNBT20 |
| R&S® ZNBT20-B25 | Расширение диапазона мощности 17 - 20, для R&S®ZNBT20 |
| R&S® ZNBT20-B26 | Расширение диапазона мощности 21 - 24, для R&S®ZNBT20 |
| R&S® ZNBT8-B361 | Аттенюатор приемника для Портов 1 - 4, для R&S®ZNBT8 |
| R&S® ZNBT8-B362 | Аттенюатор приемника для Портов 5 - 8, для R&S®ZNBT8 |
| R&S® ZNBT8-B363 | Аттенюатор приемника для Портов 9 - 12, для R&S®ZNBT8 |
| R&S® ZNBT8-B364 | Аттенюатор приемника для Портов 13 - 16, для R&S®ZNBT8 |
| R&S® ZNBT8-B365 | Аттенюатор приемника для Портов 17 - 20, для R&S®ZNBT8 |
| R&S® ZNBT8-B366 | Аттенюатор приемника для Портов 21 - 24, для R&S®ZNBT8 |
| R&S® ZNBT8-B504 | Расширенный динамический диапазон для Портов 1 - 4, для R&S®ZNBT8 |
| R&S® ZNBT8-B508 | Расширенный динамический диапазон для Портов 5 - 8, для R&S®ZNBT8 |
| R&S® ZNBT8-B512 | Расширенный динамический диапазон для Портов 9 - 12, для R&S®ZNBT8 |
| R&S® ZNBT8-B516 | Расширенный динамический диапазон для Портов 13 - 16, для R&S®ZNBT8 |
| R&S® ZNBT8-B520 | Расширенный динамический диапазон для Портов 17 - 20, для R&S®ZNBT8 |
| R&S® ZNBT8-B524 | Расширенный динамический диапазон для Портов 21 - 24, для R&S®ZNBT8 |
| R&S® ZNBT-B4 | Прецизионный внутренний генератор опорной частоты (OCXO) |
| R&S® ZNBT-B10 | GPIB интерфейс |
| R&S® ZNBT-B12 | Управление устройством |
| R&S® ZNBT-B19.10 | Дополнительный съемный жесткий диск 64 бит, для LPW10 |
| R&S® ZNBT-B19.11 | Дополнительный съемный жесткий диск 64 бит, для LPW11 |
| R&S® ZNBT-B81 | DC-вход |
| R&S® ZNBT-K2 | Функция измерений во временной области |
| R&S® ZNBT-K20 | Расширенная функция измерений во временной области |
| R&S® ZNBT-K4 | Преобразование частоты |
| R&S® ZNBT-K14 | Интермодуляционные измерения |
| R&S® ZNBT-K17 | 10 МГц Полоса ПЧ приемника |
| R&S® ZNBT-K19 | 1 МГц разрешение по частоте |
| R&S® ZNBT-Z14 | Handler I/O (внешний) для R&S®ZNBT |
| R&S® ZZA-KN5 | Набор для монтажа в стойку |
| R&S® ZN-B121 | Кабель прямого управления |
Модели
| Модели | Описание |
| R&S® ZNBT8 | ВАЦ до 24 тестовых портов с диапазоном частот 9 кГц - 8,5 ГГц |
| R&S® ZNBT20 | ВАЦ до 24 тестовых портов с диапазоном частот 100 кГц - 20 ГГц |
| R&S®ZNBT26 | ВАЦ до 24 тестовых портов с диапазоном частот 100 кГц до 26,5 ГГц |
| R&S®ZNBT40 | ВАЦ до 24 тестовых портов с диапазоном частот 100 кГц - 40 ГГц |
