Анализатор фазовых шумов иточников сигнала и ГУН Rohde&Schwarz FSWP с диапазоном частот от 1 МГц до 50 ГГц
Подробнее

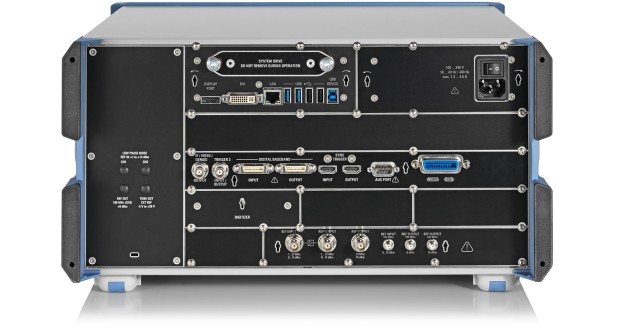

Описание

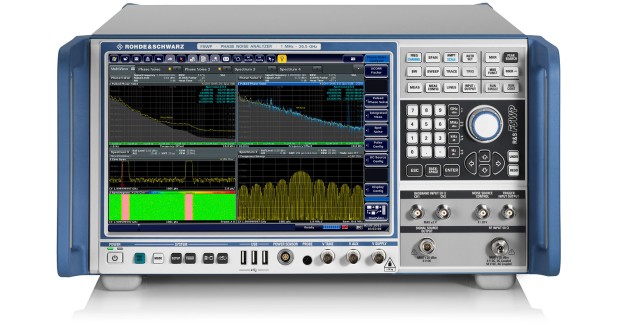

Анализатор фазовых шумов и тестер ГУН R&S®FSWP отличается очень высокой чувствительностью благодаря сверхмалошумящим внутренним источникам и технологии кросс-корреляции. Он может измерять фазовый шум на высокостабильных источниках, например тех, которые обнаруживаются радиолокационными системами, за считанные секунды. Дополнительные опции, такие как измерения импульсных сигналов, определение характеристик аддитивного (в том числе импульсного) фазового шума и встроенный высококлассный анализ спектра и сигналов, делают R&S®FSWP уникальным контрольно-измерительным прибором.
Ключевые факты
- тип. –172 дБн (1 Гц) при частоте несущей 1 ГГц и отстройке 10 кГц
тип. –158 дБн (1 Гц) при несущей частоте 10 ГГц и отстройке 10 кГц
- Высококлассный анализатор спектра и сигналов, от 10 Гц до 8/26,5/50 ГГц
- Широкий динамический диапазон благодаря низкому отображаемому среднему уровню шума (DANL), составляющему -156 дБмВт (1 Гц) (без подавления шумов), и высокому уровню точки TOI 25 дБмВт (тип.)
- Ширина полосы анализа сигналов 320 МГц
- Общая погрешность измерения: < 0,2 дБ до 3,6 ГГц,< 0,3 дБ до 8 ГГц

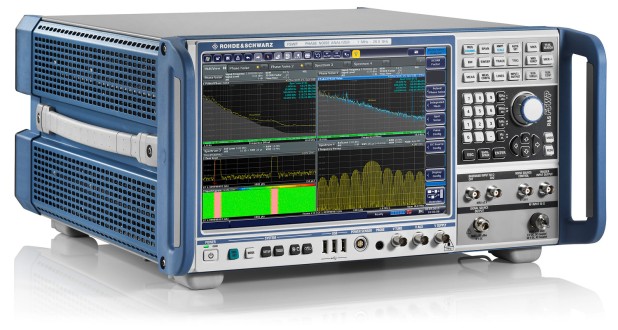

- Управление при помощи сенсорного экрана

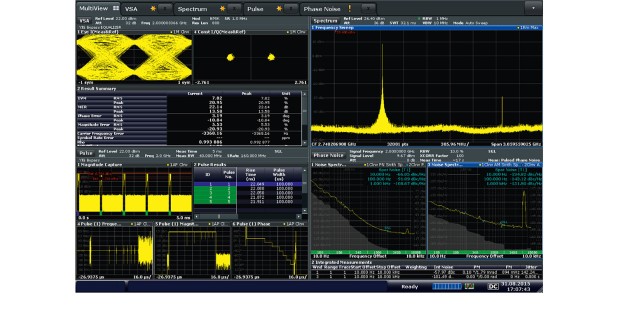

- Большой дисплей 12,1 дюйма для одновременного просмотра нескольких окон измерения
- Множество измерительных задач может выполняться и отображаться параллельно
Особенности и преимущества
Измерение фазового и амплитудного шума с высокой чувствительностью
Измерение фазового шума на импульсных источниках нажатием одной кнопки
Внутренний источник для измерения аддитивного фазового шума, в том числе на импульсных сигналах
Анализатор спектра, сигналов и фазовых шумов до 50 ГГц в одном устройстве
Высокая скорость измерений
Малошумящие внутренние источники постоянного тока для определения характеристик ГУН
Измерение переходов или скачков частоты (анализ переходных процессов)
Характеристики
| Базовый блок | ||
| Частота | ||
| Диапазон частот, ВЧ-вход | ||
| Измерение фазового шума и амплитудного шума | R&S®FSWP8 | от 1 МГц до 8 ГГц |
| R&S®FSWP26 | от 1 МГц до 26,5 ГГц | |
| R&S®FSWP50 | от 1 МГц до 50 ГГц | |
| Измерения фазового шума | ||
| Результаты измерений | Однополосный фазовый шум, паразитные сигналы, встроенная среднеквадратическая девиация фазы, остаточная ЧМ, временной джиттер | |
| Диапазон отстроек | входной сигнал частотой ≤ 3,33 ГГц | от 10 мГц до 30 % от несущей частоты |
| входной сигнал частотой > 3,33 ГГц | от 10 МГц до 1 ГГц | |
| Чувствительность к фазовому шуму с опцией R&S®FSWP-B60 (количество взаимных корреляций = 1, начальное смещение = 1 Гц)1) | |||||||||
| Частота входного ВЧ-сигнала | Отстройка от несущей | ||||||||
| 1 Гц | 10 Гц | 100 Гц | 1 кГц | 10 кГц | 100 кГц | 1 МГц | 10 МГц | ≥ 30 МГц | |
| 10 МГц | –96 | –128 | –140 | –158 | –170 | –170 | –170 | – | – |
| 100 ГГц | –76 | –108 | –136 | –163 | –170 | –173 | –175 | –175 | –175 |
| 1 ГГц | –56 | –88 | –116 | –143 | –166 | –173 | –173 | –173 | –173 |
| 3 ГГц | –46 | –78 | –106 | –133 | –156 | –158 | –163 | –170 | –170 |
| 7 ГГц | –39 | –71 | –99 | –130 | –152 | –153 | –157 | –166 | –166 |
| 10 ГГц | –36 | –68 | –96 | –128 | –147 | –150 | –155 | –173 | –173 |
| 16 ГГц | –32 | –64 | –92 | –124 | –143 | –146 | –151 | –170 | –170 |
| 26 ГГц | –28 | –60 | –88 | –120 | –139 | –142 | –147 | –166 | –166 |
| 50 ГГц | –22 | –54 | –82 | –114 | –133 | –136 | –141 | –160 | –160 |
| Чувствительность к фазовому шуму с опцией R&S®FSWP-B61 (количество взаимных корреляций = 1, начальное смещение = 1 Гц)1) | |||||||||
| Частота входного ВЧ-сигнала | Отстройка от несущей | ||||||||
| 1 Гц | 10 Гц | 100 Гц | 1 кГц | 10 кГц | 100 кГц | 1 МГц | 10 МГц | ≥ 30 МГц | |
| 10 МГц | –108 | –130 | –142 | –160 | –170 | –170 | –170 | – | – |
| 100 МГц | –92 | –115 | –140 | –166 | –170 | –173 | –175 | –175 | –175 |
| 1 ГГц | –72 | –95 | –120 | –150 | –166 | –173 | –173 | –173 | –173 |
| 3 ГГц | –62 | –85 | –110 | –140 | –156 | –158 | –163 | –170 | –170 |
| 7 ГГц | –55 | –78 | –103 | –133 | –152 | –153 | –157 | –166 | –166 |
| 10 ГГц | –52 | –75 | –100 | –133 | –152 | –153 | –157 | –173 | –175 |
| 16 ГГц | –48 | –71 | –96 | –129 | –148 | –149 | –153 | –170 | –171 |
| 26 ГГц | –44 | –67 | –92 | –125 | –144 | –145 | –149 | –166 | –167 |
| 50 ГГц | –38 | –61 | –86 | –119 | –138 | –139 | –143 | –160 | –161 |
| Измерение амплитудного шума | |||||||||
| Диапазон отстроек | входной сигнал частотой ≤ 100 МГц | от 10 мГц до 30 % от несущей частоты | |||||||
| входной сигнал частотой > 100 МГц | от 10 мГц до 30 МГц | ||||||||
| Чувствительность к шуму АМ1) | |||||||||
| Частота входного ВЧ-сигнала | Отстройка от несущей | ||||||||
| 1 Гц | 10 Гц | 100 Гц | 1 кГц | 10 кГц | 100 кГц | 1 МГц | 10 МГц | 30 МГц | |
| 1 ГГц | –105 | –120 | –135 | –150 | –158 | –165 | –165 | –165 | –165 |
| Измерение вносимого фазового шума (опция R&S®FSWP-B64), внутренний источник | |||||||||
| Источник сигнала | |||||||||
| Диапазон частот | R&S®FSWP8 | от 10 МГц до 8 ГГц | |||||||
| R&S®FSWP26 | от 10 МГц до 18 ГГц | ||||||||
| R&S®FSWP50 | от 10 МГц до 18 ГГц | ||||||||
| Измерения вносимого (аддитивного) фазового шума | |||||||||
| Диапазон отстроек | входной сигнал частотой ≤ 100 МГц | от 10 мГц до 30 % от несущей частоты | |||||||
| входной сигнал частотой > 100 МГц | от 10 до 30 МГц | ||||||||
| Чувствительность к шуму АМ1) | |||||||||
| Частота входного ВЧ-сигнала | Отстройка от несущей | ||||||||
| 1 Гц | 10 Гц | 100 Гц | 1 кГц | 10 кГц | 100 кГц | 1 МГц | 3 МГц | ||
| 1 ГГц | –115 | –123 | –137 | –147 | –160 | –165 | –165 | –161 | |
| 10 ГГц | –85 | –104 | –120 | –138 | –148 | –154 | –164 | –160 | |
1) Значения в дБн (1 Гц).
| Опция анализатора спектра и сигналов R&S®FSWP-B1 | ||
| Диапазон частот | R&S®FSWP8 | от 10 Гц до 8 ГГц |
| R&S®FSWP26 | от 10 Гц до 26,5 ГГц | |
| R&S®FSWP50 | от 10 Гц до 50 ГГц | |
| Старение за год | ±1 × 10 –7/год | |
| с опцией R&S®FSW-B4 | ±3 × 10 –8/год | |
| Полосы разрешения | стандартный фильтр | от 1 Гц до 10 МГц с опцией R&S®FSWP-B8: дополнительно 20 МГц, 50 МГц, 80 МГц |
| RRC-фильтр | 18 кГц (NADC), 24,3 кГц (TETRA), 3,84 МГц (3GPP) | |
| канальный фильтр | от 100 Гц до 5 МГц | |
| видеофильтр | от 1 Гц до 10 МГц | |
| Ширина полосы I/Q-демодуляции | 10 МГц | |
| с опцией R&S®FSW-B80 | 80 МГц | |
| с опцией R&S®FSW-B320 | 320 МГц | |
| Средний уровень собственного шума (DANL) | 2 ГГц | тип. –150 дБмВт (1 Гц) |
| 8 ГГц | тип. –150 дБмВт (1 Гц) | |
| 20 ГГц | тип. –145 дБмВт (1 Гц) | |
| 40 ГГц | тип. –137 дБмВт (1 Гц) | |
| DANL с предусилителем | 8 ГГц | тип. –162 дБмВт (1 Гц) |
| 20 ГГц | тип. –160 дБмВт (1 Гц) | |
| 40 ГГц | тип. –156 дБмВт (1 Гц) | |
| Фазовый шум | Несущая частота 1 ГГц, отстройка 10 кГц | тип. –138 дБмВт (1 Гц) |
| Общая погрешность измерения | <8 ГГц | <0,4 дБ |
Документы
Описание
| Опции | Описание |
| R&S® FSWP-B60 | Cross-Correlation, 50 GHz |
| R&S® FSWP-B24 | RF Preamplifier, 100 kHz to 50 GHz |
| RPG FS-Z75 | Harmonic Mixer, 50 GHz to 75 GHz |
| RPG FS-Z90 | Harmonic Mixer, 60 GHz to 90 GHz |
| RPG FS-Z110 | Harmonic Mixer, 75 GHz to 110 GHz |
| MLIQ1845L | Marki Microwave |
| R&S® NRP-Z211 | 10 MHz to 8 GHz, 100 mW, 2-path |
| R&S® NRP-Z11 | 10 MHz to 8 GHz, 200 mW |
| R&S® NRP-Z21 | 10 MHz to 18 GHz, 200 mW |
| R&S® NRP-Z22 | 10 MHz to 18 GHz, 2 W |
| R&S® NRP-Z23 | 10 MHz to 18 GHz, 15 W |
| R&S® NRP-Z24 | 10 MHz to 18 GHz, 30 W |
| R&S® NRP-Z92 | 9 kHz to 6 GHz, 2 W |
| R&S® FSWP-B60.08 | Cross-Correlation, 50 GHz |
| R&S® FSWP-B61.08 | Cross-Correlation (low phase noise), 50 GHz |
| R&S® FSWP-B64 | Additive Phase Noise Measurements |
| R&S® FSWP-B4 | High Stability OCXO |
| R&S® FSWP-B1.08 | Spectrum Analyzer, 10 Hz to 50 GHz |
| R&S® FSWP-B10 | External Generator Control |
| R&S® FSWP-B8.02 | Resolution Bandwidth > 10 MHz |
| R&S® FSWP-B13 | Highpass Filter for Harmonic Measurements |
| R&S® FSWP-B21 | LO/IF Connections for external mixers |
| R&S® FSWP-B24.08 | RF Preamplifier, 100 kHz to 50 GHz |
| R&S® FSWP-B80 | 80 MHz Analysis Bandwidth |
| R&S® FSWP-B320 | 320 MHz Analysis Bandwidth |
| R&S® FSWP-B18.02 | Spare Solid State Drive (removable hard drive) |
| R&S® FSWP-K4 | Pulsed Phase Noise Measurements |
| R&S® FSWP-K6 | Pulse Measurement Application |
| R&S® FSWP-K6P | Pulse Stability Measurements |
| R&S® FSWP-K6S | Time Sidelobe Measurements |
| R&S® FSWP-K7 | Analog Modulation Analysis for AM/FMApM |
| R&S® FSWP-K30 | Noise Figure Measurements |
| R&S® FSWP-K33 | Security Write Protection of solid state drive |
| R&S® FSWP-K50 | Spurious Measurements |
| R&S® FSWP-K60 | Transient Measurements |
| R&S® FSWP-K60C | Transient Chirp Measurements |
| R&S® FSWP-K60H | Transient Hop Measurements |
| R&S® FSWP-K70 | Vector Signal Analysis |
| R&S® PCK.05 | IEC/IEEE Bus Cable, length: 2 m |
| R&S® ZZF-511 | Front Cover |
| R&S® ZZA-KN5 | 19"" Rack Adapter |
| R&S® RAM | L Section, matching at both ends |
| R&S® RAZ.02 | Series Resistor, 25 Q, matching at one end (taken into account in instrument function RF INPUT 75 Q) |
| R&S® RBU100.03 | 100 W, 3/6/10/20/30 dB, 1 GHz |
| R&S® RBU50.03 | 50 W, 3/6/10/20/30 dB, 2 GHz |
| R&S® RDL50 | 50 W, 20 dB, 6 GHz |
| R&S® RT-ZA9 | N-Type Adapter for R&S®RT-Zxx oscilloscope probes |
| R&S® FSE-Z4 | DC Block, 10 kHz to 18 GHz (N type) |
| R&S® NRP-Z221 | 10 MHz to 18 GHz, 100 mW, 2-path |
| R&S® NRP-Z27 | DC to 18 GHz, 500 mW |
| R&S® NRP-Z37 | DC to 26.5 GHz, 500 mW |
| R&S® NRP18T | 0 Hz to 18 GHz, 100 mW |
| R&S® NRP18TN | 0 Hz to 18 GHz, 100 mW |
| R&S® NRP33T | 0 Hz to 33 GHz, 100 mW |
| R&S® NRP33TN | 0 Hz to 33 GHz, 100 mW |
| R&S® NRP40T | 0 Hz to 40 GHz, 100 mW |
| R&S® NRP40TN | 0 Hz to 40 GHz, 100 mW |
| R&S® NRP50T | 0 Hz to 50 GHz, 100 mW |
| R&S® NRP50TN | 0 Hz to 50 GHz, 100 mW |
| R&S® NRP67T | 0 Hz to 67 GHz, 100 mW |
| R&S® NRP67TN | 0 Hz to 67 GHz, 100 mW |
| R&S® NRP110T | 0 Hz to 110 GHz, 100 mW |
| R&S® NRP6A | 8 kHz to 6 GHz, 200 mW |
| R&S® NRP6AN | 8 kHz to 6 GHz, 200 mW |
| R&S® NRP18A | 8 kHz to 18 GHz, 200 mW |
| R&S® NRP18AN | 8 kHz to 18 GHz, 200 mW |
| R&S® NRP8S | 100 pW to 200 mW, 10 MHz to 8 GHz |
| R&S® NRP8SN | 100 pW to 200 mW, 10 MHz to 8 GHz, LAN version |
| R&S® NRP18S | 100 pW to 200 mW, 10 MHz to 18 GHz |
| R&S® NRP18SN | 100 pW to 200 mW, 10 MHz to 18 GHz, LAN version |
| R&S® NRP33S | 100 pW to 200 mW, 10 MHz to 33 GHz |
| R&S® NRP33SN | 100 pW to 200 mW, 10 MHz to 33 GHz, LAN version |
| R&S® NRP40S | 100 pW to 100 mW, 50 MHz to 40 GHz |
| R&S® NRP40SN | 100 pW to 100 mW, 50 MHz to 40 GHz, LAN version |
| R&S® NRP-Z81 | 50 MHz to 18 GHz, 100 mW |
Модели
| Модели | Описание |
| R&S FSWP8 | Анализатор фазовых шумов иточников сигнала и ГУН 1 МГц - 8 ГГц |
| R&S FSWP26 | Анализатор фазовых шумов иточников сигнала и ГУН 1 МГц - 26,5 ГГц |
| R&S FSWP50 | Анализатор фазовых шумов иточников сигнала и ГУН 1 МГц - 50 ГГц |
