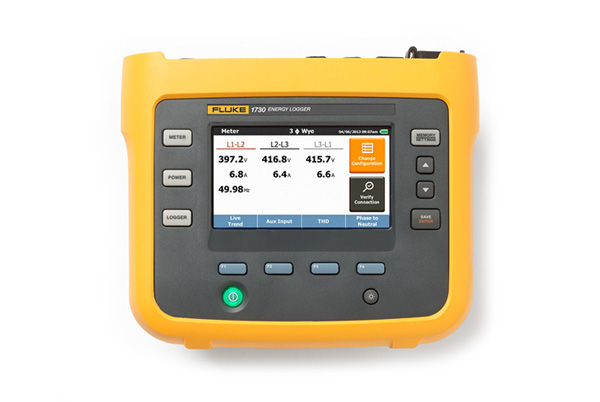

Fluke 1730

Трехфазный регистратор электроэнергии Fluke 1730 представляет собой профессиональное портативное решение для проведения энергетических обследований, анализа нагрузок и поиска источников нерационального использования электроэнергии на промышленных и коммерческих объектах. Прибор позволяет выполнять измерения напряжения, тока, мощности, коэффициента мощности и других связанных параметров, предоставляя данные, необходимые для оптимизации энергопотребления и снижения эксплуатационных расходов. Благодаря яркому цветному сенсорному экрану, интуитивно понятному интерфейсу и возможности полной настройки непосредственно на объекте через переднюю панель, Fluke 1730 существенно упрощает процесс сбора данных и анализа, избавляя специалистов от необходимости возвращаться в офис для настройки прибора или использования портативного компьютера.

Общие характеристики

• Тип прибора: трехфазный регистратор электроэнергии (Energy Logger)
• Измеряемые параметры: напряжение, ток, частота, активная мощность, полная мощность, реактивная мощность, коэффициент мощности, суммарный коэффициент гармонических искажений (THD), энергия
• Диапазон измерения напряжения: до 1000 В, разрешение 0,1 В
• Точность измерения напряжения: ±(0,2 % + 0,01 %)
• Точность измерения тока (iFlex1500-12): ±(1 % + 0,02 %)
• Диапазон частот: 42,5–69 Гц, разрешение 0,01 Гц
• Аналоговый вход: ±10 В пост. тока, разрешение 0,1 мВ
• Дисплей: цветной сенсорный TFT-экран
• Память: хранение более 20 сеансов регистрации
• Питание: литий-ионный аккумулятор
• Время работы от аккумулятора: до 4 часов
• Размеры (Д × Ш × В): 198 × 167 × 55 мм
• Вес: ≈ 1,1 кг
• Диапазон рабочих температур: от –10 °C до +50 °C
• Относительная влажность: до 95 % без конденсации

Основные функции и режимы

• Измерение основных электрических параметров: регистрация напряжения, тока, активной, полной и реактивной мощности, коэффициента мощности и частоты для формирования оптимальной стратегии энергосбережения
• Полная регистрация данных: автоматическая запись всех измеряемых значений с возможностью просмотра в процессе регистрации и перед выгрузкой для оперативного анализа
• Интуитивно понятный сенсорный интерфейс: навигация по меню возможна даже в перчатках, полноэкранное графическое отображение данных для удобного анализа на месте
• Настройка на объекте: полная конфигурация прибора через переднюю панель без необходимости подключения к компьютеру
• Интеллектуальная проверка подключений: функция автоматической коррекции и верификации правильности подключения, снижающая риск ошибок
• Расширенный диапазон питания: питание прибора непосредственно от измеряемой цепи (до 500 В) или от сети через стандартный шнур питания
• Компактная конструкция: корпус, специально разработанный для установки в ограниченном пространстве распределительных шкафов
• Оптимизированные аксессуары для измерений: плоские кабели напряжения и гибкие токовые зонды iFlex для удобства подключения в стеснённых условиях
• Два USB-порта: один для подключения к компьютеру, второй — для быстрой выгрузки данных на стандартный USB-накопитель
• Хранение нескольких сеансов: возможность сохранения более 20 различных сеансов регистрации в памяти прибора

Возможности расширения

• Гибкие токовые зонды iFlex: расширение диапазона измерения переменного тока до 1500 А, 3000 А или 6000 А с использованием зондов iFlex1500-12, iFlex3000-24 и iFlex6000-36 соответственно
• Токовые клещи i40s-EL: для измерения тока в диапазоне до 40 А
• Сменный аккумулятор: модель BP1730 обеспечивает до 4 часов автономной работы

Условия окружающей среды

• Диапазон рабочих температур: от –10 °C до +50 °C
• Относительная влажность: до 95 % без конденсации
• Температурный коэффициент: добавление 0,1 × указанной погрешности на каждый градус выше 28 °C или ниже 18 °C

Интерфейсы и связь

• USB-порты: два порта: один для подключения к ПК, второй для выгрузки данных на USB-накопитель
• Программное обеспечение Energy Analyze: загрузка, анализ данных и формирование отчётов за несколько минут

Стандарты и безопасность

• Категория безопасности: 600 В CAT IV / 1000 В CAT III
• Крепление Kensington: замок для защиты прибора от кражи

Комплектация Fluke 1730

• Трехфазный регистратор электроэнергии Fluke 1730
• Блок питания
• Измерительные провода напряжения
• Три гибких токовых зонда iFlex (i1730-flex1500/3PK)
• Набор цветных зажимов для проводов
• Кабель питания
• Комплект измерительных проводов с разъёмами
• Кабель постоянного тока 2 м
• USB-кабель A – mini-USB
• Мягкая сумка для переноски
• Наклейка с обозначениями входов
• Комплект документации

Примечание: трехфазный регистратор электроэнергии Fluke 1730 предназначен для проведения энергетических обследований, анализа нагрузок и поиска источников потерь электроэнергии на промышленных и коммерческих объектах. Прибор позволяет легко определить, где и когда расходуется электроэнергия — от ввода в электроустановку до отдельных цепей. Благодаря высокому классу безопасности 600 В CAT IV/1000 В CAT III регистратор может быть установлен как на вводе, так и в распределительных щитах. Функция питания от измеряемой цепи упрощает монтаж и исключает необходимость поиска розетки. Встроенная память на 20 сеансов и два USB-порта обеспечивают гибкость при выгрузке и хранении данных. Программное обеспечение Energy Analyze позволяет быстро загружать, анализировать и формировать отчёты по собранным данным. Для расширения измерительных возможностей доступны гибкие токовые зонды iFlex на 1500 А, 3000 А и 6000 А.
