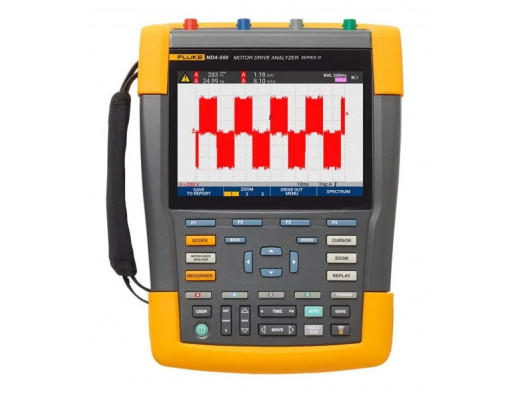

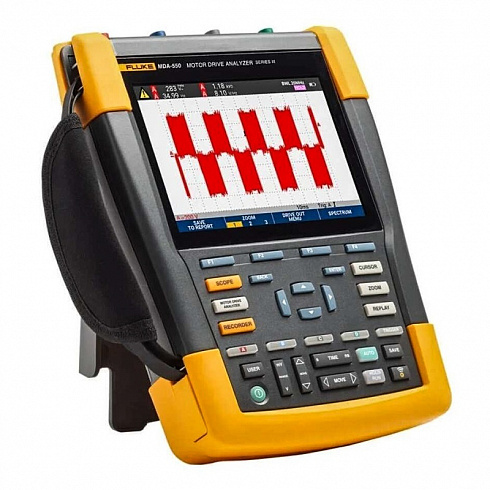

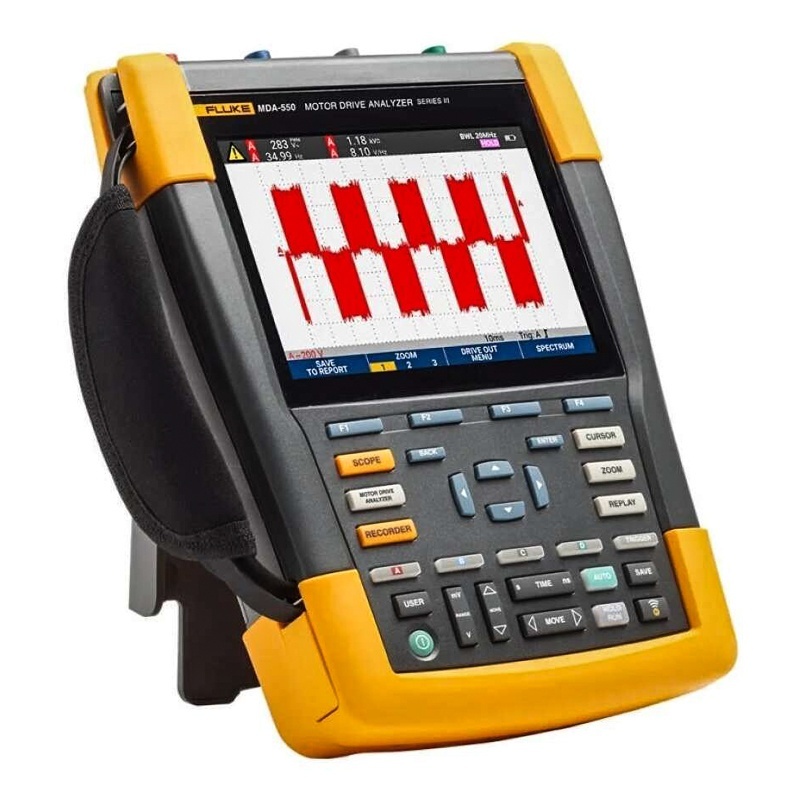

FLUKE MDA-550-III

Общие характеристики

• Тип прибора: анализатор работы электроприводов (Motor Drive Analyzer)
• Полоса пропускания осциллографа: 500 МГц
• Количество каналов: 4 изолированных входа
• Максимальное напряжение: 1000 В (с пробниками 10:1 или 100:1)
• Разрешение по вертикали: 1 мВ (полная шкала)
• Дисплей: цветной ЖК-дисплей
• Точность измерения напряжения постоянного тока: ±(1,5 % + 6 ед.)
• Точность измерения True‑RMS напряжения (пост. ток – 60 Гц): ±(1,5 % + 10 ед.)
• Точность измерения True‑RMS напряжения (60 Гц – 20 кГц): ±(2,5 % + 15 ед.)
• Питание: литий-ионный аккумулятор BP 291, 4800 мА·ч
• Зарядное устройство: BC190
• Габаритная масса с аксессуарами: ≈ 14,4 кг
• Гарантия: 3 года

Основные функции

• Измерение ключевых параметров электропривода: напряжение, ток, уровень напряжения шины постоянного тока и пульсации переменного тока, асимметрия и гармоники напряжения и тока, модуляция напряжения, разряды напряжения на валу двигателя
• Пошаговые руководства (Guided Testing): графические схемы подключений для измерений на входе привода, шине постоянного тока, выходе привода, входе двигателя и валу
• Предустановленные профили измерений: автоматический запуск сбора данных на основе выбранной процедуры проверки
• Расширенный анализ гармоник: три диапазона — 1–51-я гармоника, 1–9 кГц и 9–150 кГц для выявления проблем загрязнения гармониками
• Измерение напряжения и тока на валу двигателя: специальный комплект SVS‑500 для безопасного подключения к валу
• Встроенный генератор отчётов: быстрое создание отчётов «As-Found» и «As-Left» для документирования результатов диагностики
• Режимы работы: осциллограф, мультиметр, регистратор данных для полного спектра электрических и электронных измерений в промышленных системах

Условия окружающей среды и безопасность

• Категория безопасности: CAT IV 600 В / CAT III 1000 В
• Электрическая безопасность: EN 61010
• Применение: для промышленных систем, включая автомобильную промышленность

Интерфейсы

• USB: для передачи данных на ПК и загрузки отчётов
• Программное обеспечение: FlukeView‑2 для Windows® (полная версия в комплекте)
• Беспроводная связь: Wi‑Fi адаптер (в комплекте)

Стандарты

• Соответствие: CAT III 1000 В / CAT IV 600 В, EN 61010
• Гарантия: 3 года

Комплектация FLUKE‑MDA‑550‑III

• Анализатор работы электроприводов Fluke MDA‑550 Series III
• Литий-ионный аккумулятор BP 291
• Зарядное устройство/адаптер питания BC190
• 3 высоковольтных пробника 100:1 VPS421 с зажимами «крокодил»
• 1 пробник напряжения 10:1 VPS410‑II‑R (500 МГц)
• 3 токовых клеща переменного тока i400s
• Комплект для измерения напряжения на валу двигателя SVS‑500
• Защитный транспортировочный кейс с роликами C437‑II
• Программное обеспечение FlukeView‑2 (полная версия)
• Wi‑Fi адаптер
• Руководство пользователя

Примечание: анализатор Fluke MDA‑550 Series III предназначен для диагностики, ввода в эксплуатацию и технического обслуживания частотно-регулируемых электроприводов. Прибор позволяет безопасно выявлять и устранять типичные проблемы инверторных систем: от входных искажений и дисбаланса фаз до дефектов шины постоянного тока, проблем модуляции и разрядов на валу двигателя. Три диапазона анализа гармоник обеспечивают обнаружение загрязнений как низкочастотными (до 51-й гармоники), так и высокочастотными составляющими (до 150 кГц), что критически важно для оценки влияния инвертора на питающую сеть и смежное оборудование. Встроенные пошаговые руководства с графическими схемами подключений делают прибор доступным для специалистов с различным уровнем подготовки, а функция автоматической генерации отчётов позволяет оперативно документировать результаты измерений для дальнейшего анализа и отчётности перед заказчиком.
