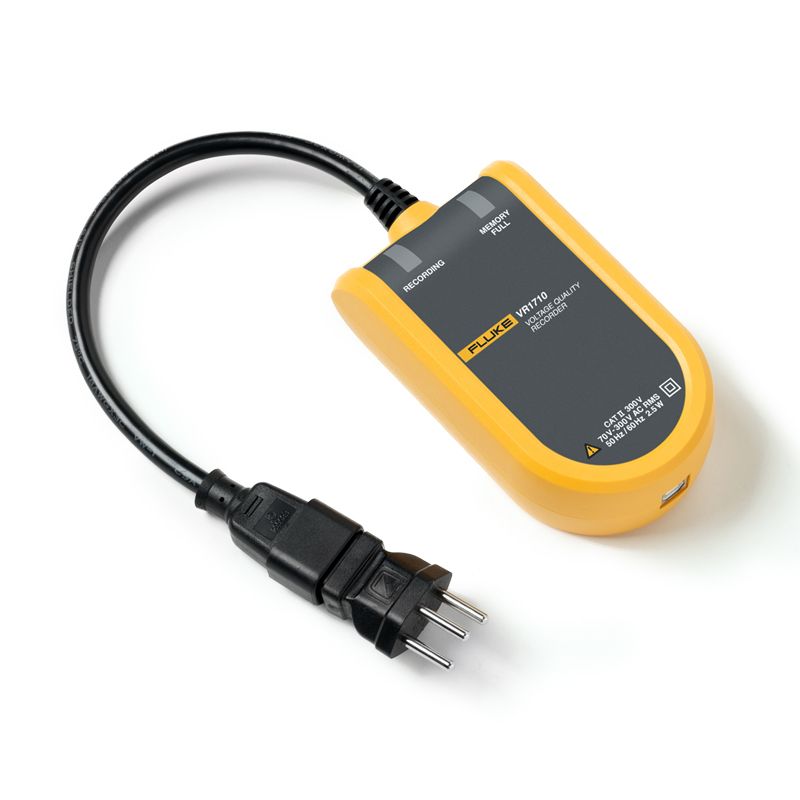

Fluke VR1710

Регистратор качества напряжения Fluke VR1710 представляет собой компактное однофазное подключаемое устройство для исследования и регистрации параметров качества электроэнергии в сетях переменного тока. Прибор предназначен для технического персонала и руководителей промышленных предприятий, коммунальных служб и крупных обслуживающих организаций, где качество электроснабжения является критически важным технологическим фактором. Благодаря простому управлению — достаточно подключить прибор в сетевую розетку — и совместимости с программным обеспечением PowerLog, VR1710 позволяет быстро выявлять и регистрировать проблемы с качеством напряжения, включая провалы, прерывания, перенапряжения, фликкер и гармоники, обеспечивая возможность оперативного реагирования и сокращения времени простоя оборудования.

Общие характеристики

• Тип прибора: однофазный регистратор качества напряжения (Single-Phase Voltage Quality Recorder)
• Измеряемое напряжение: от 70 В до 280 В (в некоторых источниках до 300 В)
• Разрешение по напряжению: 0,125 В
• Частотный диапазон: 50 Гц ± 1 Гц и 60 Гц ± 1 Гц
• Количество каналов записи: 2 (фаза-нейтраль и фаза/нейтраль-земля)
• Временное разрешение: 5 мс
• Память: 175 000 событий
• Периодичность записи (время усреднения): от 1 секунды до 20 минут (настраивается пользователем)
• Длительность записи: от 1 до 339 дней (в зависимости от выбранного времени усреднения)
• Регистрируемые параметры: среднеквадратичные значения (RMS), переходные процессы (транзиенты), фликкер, гармоники (до 32-й включительно), провалы и прерывания напряжения, перенапряжения
• Отображение: минимальные, максимальные и средние показатели RMS (за 1/4 цикла) с меткой времени
• Интерфейс связи: USB
• Программное обеспечение: PowerLog Classic (совместимо с Windows Vista, 7, 8 и 10)
• Категория безопасности: CAT II 300 В
• Стандарты: EN 61000-4-7 (измерение гармоник до 32-й), EN 61000-4-15 (измерение фликера)
• Вес: 0,8 кг
• Гарантия: 2 года

Основные функции и возможности

• Простое подключение: прибор подключается непосредственно в сетевую розетку и автоматически начинает считывание показателей, что позволяет начать измерения без специальной подготовки
• Регистрация напряжения: непрерывная запись трендов напряжения, провалов, прерываний, перенапряжений и общих параметров качества электроэнергии для выявления корневых причин проблем
• Измерение гармоник: регистрация отдельных гармоник и суммарного коэффициента гармонических искажений (THD) вплоть до 32-й гармоники с отображением трендов, что позволяет легко определить, связана ли проблема с качеством электроэнергии или с оборудованием
• Фиксация переходных процессов: регистрация транзиентов длительностью более 100 мкс с меткой времени для быстрой идентификации перемежающихся событий
• Измерение фликера: регистрация фликера в соответствии со стандартом EN 61000-4-15
• Отображение RMS-значений: измерение и отображение минимальных, максимальных и средних среднеквадратичных значений (за 1/4 цикла) с меткой времени
• Статистический анализ: автоматический анализ однофазных событий напряжения с отслеживанием количества и амплитуды событий для сокращения времени анализа
• Настраиваемые пороги: возможность задания пороговых значений для провалов и перенапряжений через программное обеспечение PowerLog
• Гибкие настройки записи: пользователь может задать периодичность записи от 1 секунды до 20 минут, а также общую продолжительность работы от 1 до 339 дней для автоматического снятия результатов

Программное обеспечение PowerLog

• Загрузка и анализ данных: передача данных с прибора на ПК через USB-кабель для всестороннего анализа
• Настройка прибора: конфигурация параметров записи, включая интервал регистрации и пороговые значения для событий
• Визуализация данных: отображение трендов RMS-напряжения, гармоник, фактических переходных процессов, сводной информации и статистики в соответствии со стандартом EN50160
• Формирование отчётов: создание подробных отчетов о стабильности, наличии прерываний и других параметрах сети с использованием готовых шаблонов
• Совместимость: PowerLog Classic поддерживает операционные системы Windows Vista, 7, 8 и 10

Условия окружающей среды и безопасность

• Категория безопасности: CAT II 300 В
• Стандарты: EN 61000-4-7 (гармоники), EN 61000-4-15 (фликкер)

Комплектация Fluke VR1710

• Регистратор качества напряжения Fluke VR1710 (подключаемый)
• USB-кабель для подключения к компьютеру
• Программное обеспечение PowerLog на CD
• Универсальные переходники для шнура питания

Примечание: регистратор качества напряжения Fluke VR1710 предназначен для исследования однофазных розеток и регистрации параметров качества электроэнергии в сетях переменного тока. Прибор чрезвычайно прост в использовании — достаточно подключить его в сетевую розетку, и он начнёт считывание показателей. Устройство регистрирует широкий спектр параметров: среднеквадратичные значения, переходные процессы, фликкер и гармоники до 32-й, с задаваемым пользователем временем усреднения от 1 секунды до 20 минут. Встроенная память рассчитана на 175 000 событий, а продолжительность записи может составлять от 1 до 339 дней. В комплекте поставляется программное обеспечение PowerLog для Windows, с помощью которого можно обрабатывать данные на ПК, просматривать минимальные, максимальные и средние показатели, составлять отчеты и проводить всесторонний анализ. Прибор подключается к компьютеру через USB-кабель, входящий в комплект поставки.
