Описание

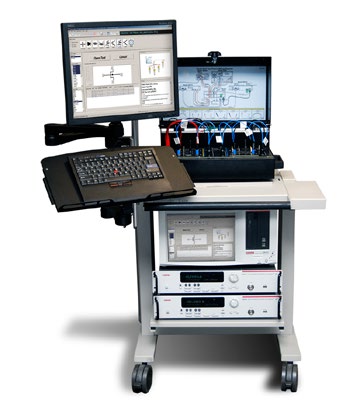

Для разработки и использования полевых МОП-транзисторов, биполярных транзисторов с изолированным затвором, диодов и других устройств высокой мощности требуется комплексное определение параметров на уровне приборов, например, измерения напряжения пробоя, тока в закрытом состоянии и емкости. Линейка характериографов высокой мощности компании Keithley поддерживает полный спектр типов устройств и контролируемых параметров. Конфигурации характериографов компании Keithley включают все необходимое для быстрой разработки полной системы тестирования.
Характеристики:
- Комплексные решения с оптимальным соотношением цены и производительности
- Возможность модернизации и изменения конфигурации в ходе эксплуатации — преобразуйте свой характериограф в устройство для проверки надежности или для испытаний с сортировкой пластин
- Настраиваемые уровни мощности:
- От 200 В до 3 кВ
- От 1 до 100 А
- Широкий динамический диапазон:
- От нескольких милливольт до 3 кВ
- От фемтоампера до 100 A
- Возможность измерения всего семейства вольт-фарадных характеристик:
- От фемтофарадов до микрофарадов
- Поддержка устройств с 2, 3 и 4 выводами
- Напряжение смещения при постоянном токе до 3 кВ
- Высокопроизводительная тестовая оснастка с поддержкой различных типов корпусов
- Интерфейс для подключения зондовой станции поддерживает большинство из существующих типов зондов, включая высоковольтные триаксиальные, сверхвысоковольтные коаксиальные, стандартные триаксиальные и другие
Характеристики
Модель | Описание | Высоковольтный режим | Сильноточный режим |
2600-PCT-1B | Маломощный | 200 В / 10 А | 200 В / 10 А |
2600-PCT-2B | Сильноточный | 200 В / 10 А | 40 В/50 А |
2600-PCT-3B | Высоковольтный | 3 кВ / 120 мА | 200 В / 10 А |
2600-PCT-4B | Сильноточный высоковольтный | 3 кВ / 120 мА | 40 В/50 А |
Документы
Keithley PCT Specification
942.9 Кб
Описание
Модели
Модель | Описание |
2600-PCT-1B | PCT Маломощный (200 В / 10 А; 200 В / 10 А) |
2600-PCT-2B | PCT Сильноточный (200 В / 10 А; 40 В / 50 А) |
2600-PCT-3B | PCT Высоковольтный (3 кВ / 10 А; 200 В / 10 А) |
2600-PCT-4B | PCT Сильноточный высоковольтный (3 кВ / 120 А; 40 В / 50 А) |
Принадлежность | Описание |
8010 | Тестовая оснастка для 265xa |
HV-CA-554-.5 | Триаксиальный кабель высокого напряжения, 0,5 м, для перехода между штекерными разъёмами |
HV-CA-554-1 | Триаксиальный кабель высокого напряжения, 1 м, для перехода между штекерными разъёмами |
HV-CA-554-2 | Триаксиальный кабель высокого напряжения, 2 м, для перехода между вилочными разъемами |
HV-CA-554-3 | Триаксиальный кабель высокого напряжения, 3 м, для перехода между штекерными разъёмами |
HV-CS-1613 | Проходной высоковольтный триаксиальный гнездовой разъем |
