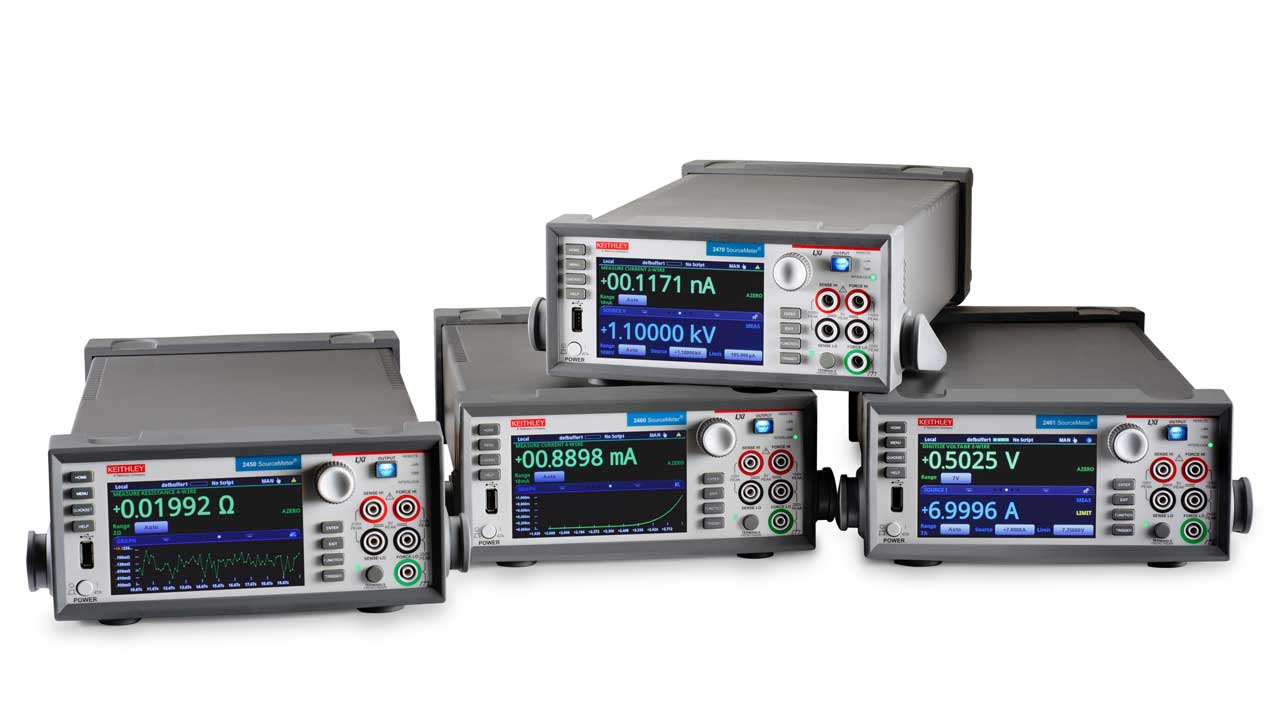

Графические источники-измерители Keithley серии 2400 — это приборы, объединяющие в себе измеритель и прецизионный четырёхквадрантный источник тока и напряжения/нагрузку. В отличие от предыдущих моделей, они оснащены сенсорным экраном с интуитивно понятным интерфейсом пользователя. Эти приборы могут одновременно работать как источники и измерители тока от 10 фА до 10 А в импульсном режиме и/или напряжения от 100 нВ до 1100 В с общей выходной мощностью 1000 Вт по импульсному току и 100 Вт по постоянному току, позволяя воспользоваться всеми преимуществами технологии Touch, Test, Invent®.
Усовершенствованное решение по характериографам
Установив программное обеспечение I-V Tracer на графический источник-измеритель (SMU ) серии 2400, можно получить функциональную замену стандартным характериографам Tektronix, таким как 576 или 370. Прибор быстро определяет характеристики двухвыводных устройств, исключая необходимость настройки сигналов источника или использования другого ПО.
Тестирование мощных переключающих элементов
Рост спроса на более эффективные высоковольтные полупроводниковые приборы на рынках оборудования для систем 5G, автомобильной электроники и альтернативной энергетики приводит к повышению сложности тестирования, а также исследованию новых технологий, таких как устройства на основе SiC и GaN. Чтобы не отставать от этих требований, необходимо совершенствовать оборудование для тестирования.

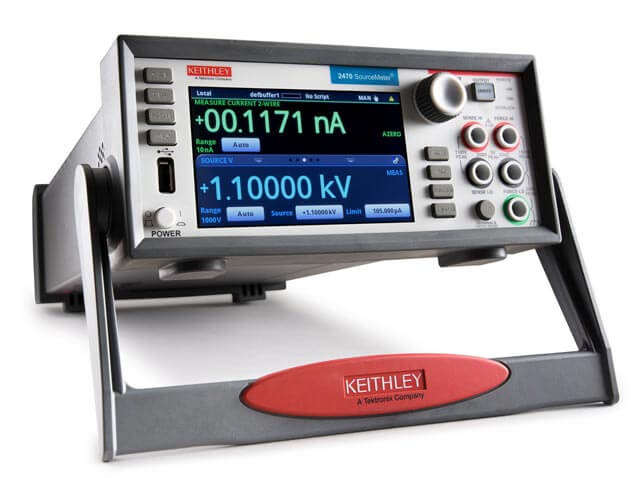

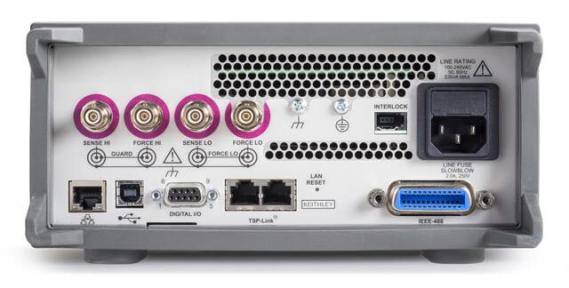

Новый источник-измеритель SMU 2470 расширяет возможности измерений за счёт таких функций, как измерения напряжения пробоя, тока утечки, тестирования изоляции, испытания высоким напряжением и испытания диэлектриков на электрическую прочность, что позволяет ускорить разработку новых устройств.
Выполнение измерений на совершенно новом уровне
Источники-измерители более детально отображают поведение устройства и определяют его характеристики в более широких диапазонах, помогая лучше понять особенности работы устройства, повысить его качество и эксплуатационные характеристики.
Основные преимущества:
- Прецизионный источник и измеритель с разрешением 6½ разрядов
- Скорость оцифровки результатов измерений 1 Мвыб/с
- Ток: от 10 нА до 7 А (пост.), 10A (имп.)
- Напряжение: от 200 мВ до 200 В
- Мощность: от до 100 Вт (пост.) до 1000 В (имп.)

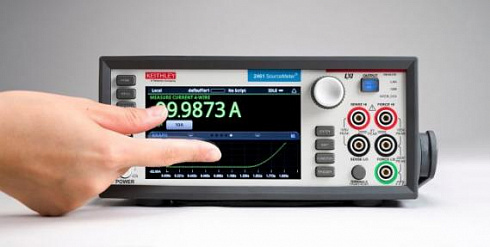

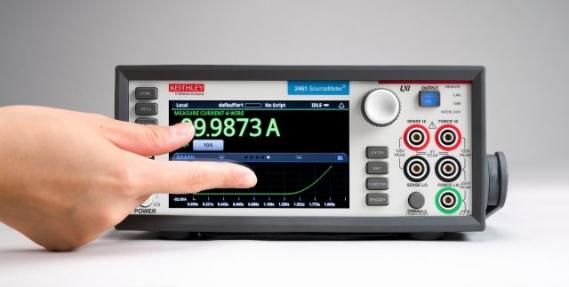

Интуитивно понятный пользовательский интерфейс. Быстрый и высокотехнологичный.
При помощи интуитивно понятного пользовательского интерфейса с жестовым управлением можно выполнить, просмотреть и проанализировать больше результатов измерений — от исходных показаний до гистограмм и осциллограмм с привязкой ко времени, напряжению или току — и быстрее получить ответы на интересующие вопросы.
Основные преимущества:
- Сенсорный дисплей с тщательно продуманной цветовой гаммой и расположением окон
- Удобная навигация, одноуровневое меню и простые настройки
- Память для хранения 27,5 миллионов результатов с временными метками, которые можно просматривать на приборе
Непревзойдённая универсальность, эффективность инвестиции.
Источники-измерители задали новый уровень универсальности для выпускаемых приборов и будущих инноваций. Прибор можно сконфигурировать как прецизионный источник питания, цифровой мультиметр с разрешением 6½ разрядов, источник тока, напряжения, пикоамперметр, электронную нагрузку и пр.
Модель | Сенсорный экран | Число каналов | Максимальный диапазон тока источника-измерителя | Максимальный диапазон напряжения источника-измерителя | Разрешение измерения (ток / напряжение) | Электропитание |
2450 | Да | 1 | 1 A | 200 В | 10 фА / 10 нВ | 20 Вт |
2460 | Да | 1 | 7A | 100 В | 1 пА / 100 нВ | 100 Вт |
2470 | Да | 1 | 1A | 1100В | 10фA / 100нВ | 20 Вт |
2461 | Да | 1 | 10 А | 100 В | 1 пА / 100 нВ | 1000 Вт |
Модель | Описание |
2450 | Графический источник-измеритель (SMU) |
2460 | Графический сильноточный источник-измеритель (SMU) |
2470 | Графический высоковольтный источник-измеритель (SMU) |
2461 | Графический сильноточный цифровой источник-измеритель (SMU) |
Принадлежность | Описание |
237-ALG-2 | Триаксиальный кабель с низким уровнем шума |
237-BNC-TRX | Триаксиальный адаптер для перехода от вилочного разъема типа bnc к гнезду с тремя плоскими контактами |
2450-TRX-BAN | Triax to banana adapter |
2460-BAN | Измерительные выводы с изолированными штыревыми выводами (типа «банан») / кабель адаптера |
2460-KIT | Screw terminal connector kit |
2600-ALG-2 | Триаксиальный кабель с низким уровнем шума, с зажимами типа «крокодил» |
4288-1 | Комплект для монтажа в одинарную фиксированную стойку |
4288-2 | Двойной фиксированный комплект для монтажа в стойку |
4299-8 | Одинарный фиксированный комплект для монтажа в стойку для приборов с графическим дисплеем с форм-фактором 2u |
4299-9 | Двойной фиксированный комплект для монтажа в стойку для приборов с графическим дисплеем с форм-фактором 2u |
5804 | Комплект испытательных выводов с 4 клеммами |
5805 | Комплект пробников кельвина, 0,9 м (3 фута) |
5806 | Пробники кельвина с зажимами типа «крокодил» |
5808 | Недорогой комплект одинарных пробников кельвина |
7007-05 | Экранированный кабель с интерфейсом gpib, 0,5 м (1,6 фута) |
7007-1 | Экранированный кабель с интерфейсом gpib, 1 м (3,2 фута) |
7078-TRX-1 | Триаксиальный кабель, разъёмы с 3 слотами, длина 0,3 м |
7078-TRX-10 | Триаксиальный кабель, разъёмы с 3 слотами, длина 3 м |
7078-TRX-12 | Триаксиальный кабель, разъёмы с 3 слотами, длина 3,6 м |
7078-TRX-20 | Триаксиальный кабель, разъёмы с 3 слотами, длина 6,1 м |
7078-TRX-3 | Триаксиальный кабель, разъёмы с 3 слотами, длина 0,9 м |
7078-TRX-5 | Триаксиальный кабель, разъёмы с 3 слотами |
7078-TRX-GND | Переходник с триаксиального штекерного разъёма с 3 слотами на bnc (со снятой манжетой) |
8101-PIV | Оснастка для тестирования импульсных вах и демонстрации устройств |
8606 | Комплект модульных пробников |
8620 | Короткозамыкающая перемычка |
CA-18-1 | Cable, dual banana to dual banana, 60 inches long |
CS-1546 | 3-lug triax shorting plug (shorts center conductor to outer shield) |
CS-1616-3 | Safety interlock mating connector |
CS-630 | 3-lug female triax bulkhead connector (for use with 2450 and 7078-trx-* cables) |
CS-631 | 3-lug male triax cable mount connector (for use with sc-22 cable) |
KPCI-488LP | Ieee-488 interface for pci bus |
KUSB-488B | Интерфейсный адаптер ieee-488.2 для перехода между usb и gpib |
TRX-1100V-0.5 | 3-slot 1100v triax cable, 0.5m |
TRX-1100V-1 | 3-slot 1100v triax cable, 1m |
TRX-1100V-2 | 3-slot 1100v triax cable, 2m |
TRX-1100V-3 | 3-slot 1100v triax cable, 3m |
TRX-1100V-BAN | 3-slot triax to banana adapter cable (for 2470 smu only) |
TRX-1100V-CONN | 3-slot male voltage triax cable connector (for 2470 smu only) |
TRX-1100V-FFBARREL | 3-slot 1100v triax female to female adapter |
TRX-1100V-FFFTEE | 3-slot 1100v triax female to dual female tee adpater |
TRX-1100V-FMFTEE | 3-slot 1100v triax male to dual female tee adapter |
TRX-1100V-PCBCONN | 3-slot male voltage triax cable connector for pc boards (for 2470 smu only) |
TRX-1100V-TBC | 3-slot 1100v triax female bulkhead connector |
