Система источников-измерителей Keithley серии 2600B — это лучшее в отрасли решение по источникам и измерителям тока и напряжения для тестирования на высокоавтоматизированных производственных участках. Модели — как одно-, так и двухканальные — объединяют в себе прецизионный источник питания, высокоточный источник тока, цифровой мультиметр, электронную нагрузку и генератор импульсов. Кроме того, технология TSP® обеспечивает запуск полных циклов программ тестирования в автоматизированных системах, а технология TSP-Link® организует шлейфовое подключение до 64 каналов для многофункционального параллельного тестирования.

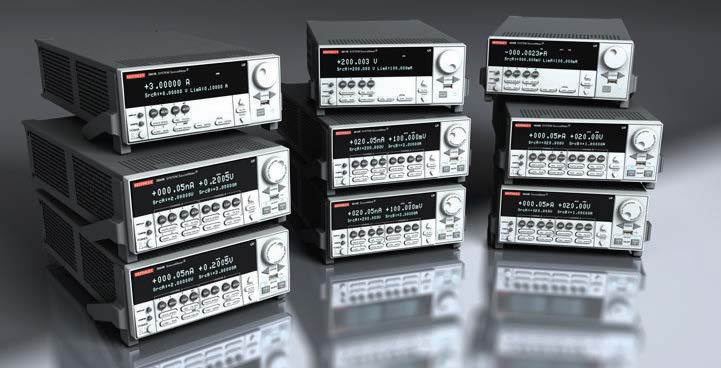

Малогабаритные приборы для производственных испытаний
Источник-измеритель с широким динамическим диапазоном и двумя полностью изолированными каналами покрывает все потребности в приборах для производственных испытаний, что приводит к экономии рабочей площади. Каждый канал с выходной мощностью 40 Вт может быть сконфигурирован как источник или измеритель с разрешением 6½ разрядов, измеряющий ток от 10 А (импульсные) до 0,1 фА и напряжение от 200 В до 100 нВ при длительности импульса до 100 мкс источника, устанавливаемого при 0,1 % от заданного значения.
Основные преимущества:
- До 2 каналов без дополнительного места под приборы
- Огромный динамический диапазон по напряжению и току
- Высокоточные импульсы длиной 100 мкс расширяют возможности производственных испытаний напряжением постоянного тока
Высочайшая производительность за счёт применения сценариев тестирования
Технология использования сценариев тестирования (TSP®) позволяет встраивать и запускать сценарии тестирования на источнике-измерителе, обеспечивая лучшие в отрасли характеристики.
Основные преимущества:
- Исключение требующей много времени передачи данных по шинам от и до ПК
- Усовершенствованные процессы обработки данных и контроля потоков
- Легко перестраиваемое управление блоком датчиков/блоком установки

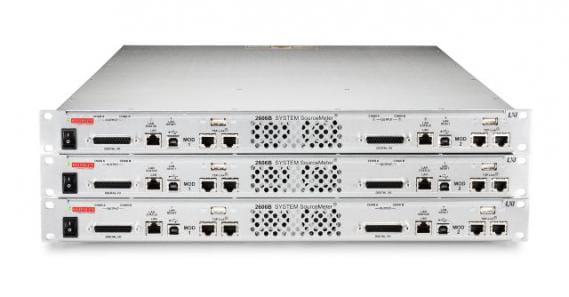

Возможность работы системы без процессорной стойки
Технология TSP-Link® позволяет увеличить количество каналов до 64 для высокоскоростного одновременного тестирования каждого вывода отдельным каналом источника-измерителя без применения процессорной стойки. Все каналы управляются одновременно и независимо с уникальной синхронизацией — менее 500 нс.
Основные преимущества:
- Поддержка времени синхронизации каналов менее 500 нс
- Использование до 32 источников-измерителей или 64 независимых каналов источников-измерителей
- Простота изменения конфигурации при изменении тестовых требований
Самые точные измерения малых токов в устройствах
Благодаря уникальной разрешающей способности — 0,1 фА (10−16) в самом низком диапазоне до 100 пА, источники-измерители 2635B и 2636B существенно упрощают определение характеристик устройств со сверхнизкими токами и ускоряют их внедрение.
Основные преимущества:
- В 7 раз меньшее времени установления в самом низком диапазоне измерения тока
- Наименьшая на рынке разрешающая способность по току
- Прямое подключение через триаксиальный кабель упрощает настройку
Модель | Число каналов | Максимальный диапазон тока источника-измерителя | Максимальный диапазон напряжения источника-измерителя | Разрешение измерения (ток / напряжение) | Электропитание |
2601B | 1 | 10 А | 40 В | 100 фА / 100 нВ | 200 Вт |
2611B | 1 | 10 А | 200 В | 100 фА / 100 нВ | 200 Вт |
2604B | 2 | 10 А | 40 В | 100 фА / 100 нВ | 200 Вт |
2614B | 2 | 10 А | 200 В | 100 фА / 100 нВ | 200 Вт |
2602B | 2 | 10 А | 40 В | 100 фА / 100 нВ | 200 Вт |

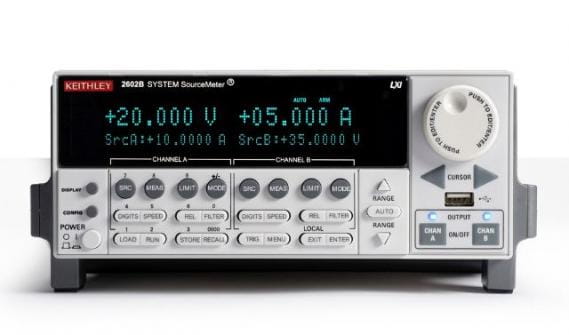

2612B | 2 | 10 А | 200 В | 100 фА / 100 нВ | 200 Вт |
2635B | 1 | 10 А | 200 В | 0,1 фА / 100 нВ | 200 Вт |
2634B | 2 | 10 А | 200 В | 1 фА / 100 нВ | 200 Вт |
2636B | 2 | 10 А | 200 В | 0,1 фА / 100 нВ | 200 Вт |
Модель | Число каналов |
2601B | Источник-измеритель SourceMeter SMU (1 канал; максимальный диапазон тока источника-измерителя 10 А; максимальный диапазон напряжения источника-измерителя 40 В) |
2611B | Источник-измеритель SourceMeter SMU (1 канал; максимальный диапазон тока источника-измерителя 10 А; максимальный диапазон напряжения источника-измерителя 200 В) |
2604B | Источник-измеритель SourceMeter SMU (2 канала; максимальный диапазон тока источника-измерителя 10 А; максимальный диапазон напряжения источника-измерителя 40 В) |
2614B | Источник-измеритель SourceMeter SMU (2 канала; максимальный диапазон тока источника-измерителя 10 А; максимальный диапазон напряжения источника-измерителя 200 В) |
2602B | Источник-измеритель SourceMeter SMU (2 канала; максимальный диапазон тока источника-измерителя 10 А; максимальный диапазон напряжения источника-измерителя 40 В) |
2612B | Источник-измеритель SourceMeter SMU (2 канала; максимальный диапазон тока источника-измерителя 10 А; максимальный диапазон напряжения источника-измерителя 200 В) |
2635B | Источник-измеритель SourceMeter SMU (1 канал; максимальный диапазон тока источника-измерителя 10 А; максимальный диапазон напряжения источника-измерителя 200 В) |
2634B | Источник-измеритель SourceMeter SMU (2 канала; максимальный диапазон тока источника-измерителя 10 А; максимальный диапазон напряжения источника-измерителя 200 В) |
2636B | Источник-измеритель SourceMeter SMU (2 канала; максимальный диапазон тока источника-измерителя 10 А; максимальный диапазон напряжения источника-измерителя 200 В) |
Принадлежность | Описание |
237-ALG-2 | Триаксиальный кабель с низким уровнем шума |
237-TRX-BAR | Триаксиальный адаптер с гнездовыми разъемами с тремя плоскими контактами |
2600-ALG-2 | Триаксиальный кабель с низким уровнем шума, с зажимами типа «крокодил» |
2600-BAN | Интерфейсный кабель с разъёмом типа «банан» |
2600B-PM-1 | Защитный модуль, 1 а/200 в |
2600B-PM-2 | Модуль защиты с разъемами блока контактов, 1,5 а, 200 в |
2600-KIT | Комплект соединителей с винтовыми выводами для серии 2600 |
2600-TRIAX | Триаксиальный адаптер для серии 2600 |
4299-1 | Комплект для монтажа в высокопрочную стойку одного прибора серии 2600 |
4299-2 | Высокопрочный комплект для монтажа в стойку, для двух устройств |
4804 | Переходник со штекерного разъёма bnc на триаксиальный гнездовой разъём |
7078-TRX-1 | Триаксиальный кабель, разъёмы с 3 слотами, длина 0,3 м |
7078-TRX-10 | Триаксиальный кабель, разъёмы с 3 слотами, длина 3 м |
7078-TRX-12 | Триаксиальный кабель, разъёмы с 3 слотами, длина 3,6 м |
7078-TRX-20 | Триаксиальный кабель, разъёмы с 3 слотами, длина 6,1 м |
7078-TRX-3 | Триаксиальный кабель, разъёмы с 3 слотами, длина 0,9 м |
7078-TRX-5 | Триаксиальный кабель, разъёмы с 3 слотами |
7078-TRX-BNC | Переходник с триаксиального штекерного разъёма с 3 слотами на bnc |
7078-TRX-GND | Переходник с триаксиального штекерного разъёма с 3 слотами на bnc (со снятой манжетой) |
7078-TRX-TBC | Проходной триаксиальный разъём с 3 слотами |
8101-PIV | Оснастка для тестирования импульсных вах и демонстрации устройств |
8606 | Комплект модульных пробников |
KPCI-488LPA | Низкопрофильная плата интерфейса ieee-488 |
KUSB-488B | Интерфейсный адаптер ieee-488.2 для перехода между usb и gpib |
