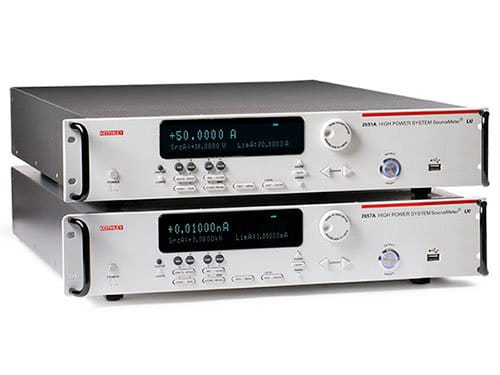

Источники-измерители SourceMeter серии 2650 высокой мощности специально разработаны для определения характеристики и тестирования электронного оборудования высокого напряжения/тока и силовых полупроводников, например, диодов, полевых транзисторов, биполярных транзисторов с изолированным затвором, сверхъярких светодиодов, преобразователей постоянный ток-постоянный ток, аккумуляторов, солнечных батарей, а также других материалов, компонентов, модулей и подсборок высокой мощности. Они обеспечивают непревзойденную мощность, точность, скорость, гибкость, простоту использования для повышения эффективности научно-исследовательских работ, испытаний серийной продукции, а также надежную среду. Возможна поставка двух моделей: с напряжением до 3000 В или с мощностью импульсного тока до 2000 Вт.
Модель | Число каналов | Максимальный диапазон тока источника-измерителя | Максимальный диапазон напряжения источника-измерителя | Разрешение измерения (ток / напряжение) | Электропитание |
2651A | 1 | 50 A | 40 В | 100 фА / 100 нВ | 2000 Вт |
2657A | 1 | 120 мА | 3000 В | 1 фА / 100 нВ | 180 Вт |
Модель | Описание |

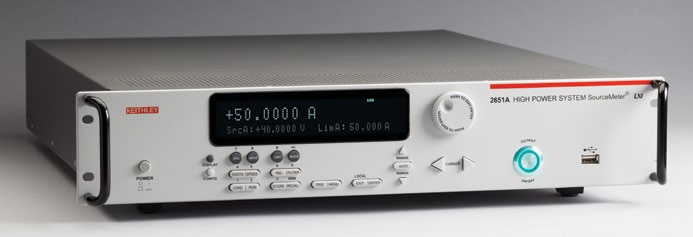

2651A | Источник-измеритель (SMU) высокой мощности, 50 A |
2657A | Источник-измеритель (SMU) высокой мощности, 120 мА |
Принадлежность | Описание |
2651A-KIT-3 | Сильноточный коаксиальный кабель с малым сопротивлением в сборе, длина 3 м |
2657A-LIM-3 | Низкопрофильный соединительный модуль |
2657A-PM-200 | Высоковольтный модуль защиты 200 в |
8010 | Тестовая оснастка для 265xa |
HV-CA-554-.5 | Триаксиальный кабель высокого напряжения, 0,5 м, для перехода между штекерными разъёмами |
HV-CA-554-1 | Триаксиальный кабель высокого напряжения, 1 м, для перехода между штекерными разъёмами |
HV-CA-554-2 | Триаксиальный кабель высокого напряжения, 2 м, для перехода между вилочными разъемами |
HV-CA-554-3 | Триаксиальный кабель высокого напряжения, 3 м, для перехода между штекерными разъёмами |
HV-CA-571-3 | Кабель высокого напряжения с одним триаксиальным розеточным разъемом, 3 м |
HV-CS-1613 | Проходной высоковольтный триаксиальный гнездовой разъем |
SHV-CA-553-1 | Триаксиальный кабель сверхвысокого и высокого напряжения, 1 м, для перехода между вилочными разъемами |
SHV-CA-553-2 | Триаксиальный кабель сверхвысокого и высокого напряжения, 2 м, для перехода между вилочными разъемами |
SHV-CA-553-3 | Триаксиальный кабель сверхвысокого и высокого напряжения, 3 м, для перехода между штекерными разъёмами |
