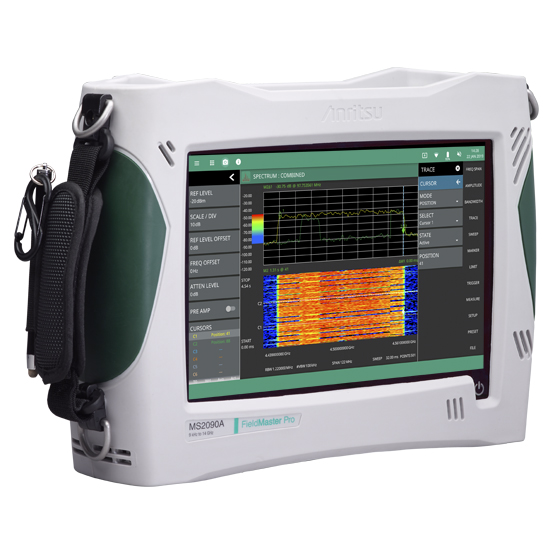

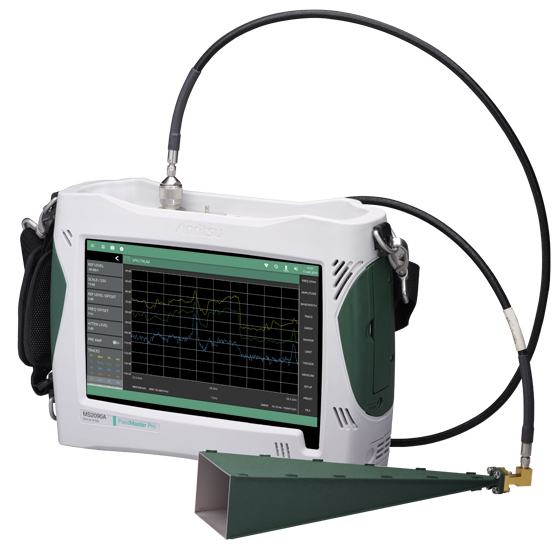

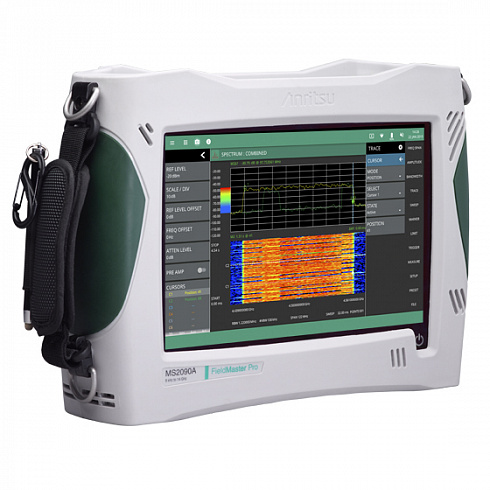

Анализаторы спектра MS2090A — это производительность никогда ранее не доступная для приборов в компактном портативном исполнении. Обладая непрерывным частотным перекрытием от 9 кГц до 54 ГГц. Анализатор MS2090A предназначен, прежде всего, для решения новых задач, возникающих при тестировании оборудования для сетей 5G, и при этом обеспечивает поддержку полного спектра других беспроводных технологий, используемых в настоящее время, включая беспроводные сети, аэрокосмические и оборонные проекты, спутниковые системы и РЛС.
Анализатор имеет наилучшие радиочастотные характеристики в формате переносного анализатора спектра с сенсорным экраном и обеспечивает беспрецедентную точность измерений при работах по перераспределению частот («расчистка спектра»), настройке радиоаппаратуры, а также при измерении уровней гармоник и искажений.
Полоса анализа частот до 100 МГц в режиме реального времени позволяет тщательно отслеживать помехи как в лицензируемом диапазоне (мобильная связь), так и во всей полосе свободного от лицензирования спектра радиочастот «ISM band» (промышленное производство, исследования и медицина).

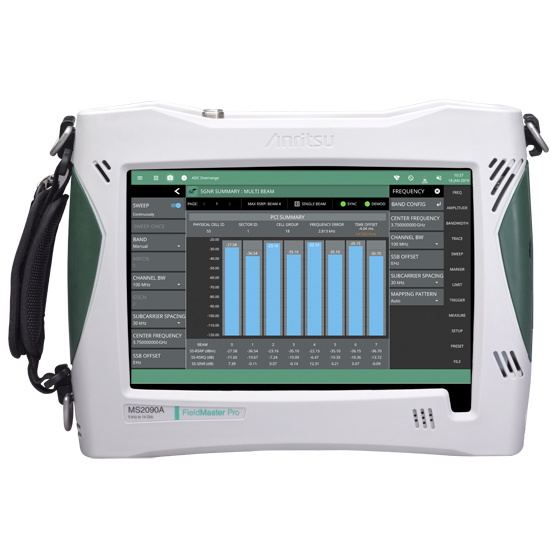

MS2090A отображает спектрограммы, облегчающие мониторинг РЧ-спектра и обнаружение кратковременных сигналов и сигналов помех. Интегрированные функции измерения мощности в канале и занимаемой полосы частот (OBW) упрощают процедуры измерения и анализа радиосигналов. Будучи идеальным испытательным инструментом для развертывания сетей нового поколения 5G New Radio (5G NR), MS2090A поддерживает демодуляцию сигналов 5G NR, включая отображение Cell ID, Beam ID, RSRP/RSRQ, SINR и EVM, во всех диапазонах 5G.
Ключевые характеристики:
- Диапазон частот: от 9 кГц до 54 ГГц
- Отображаемый средний уровень шума (DANL): -164 дБм (с предусилителем)
- Точка пересечения третьего порядка (TOI): +20 дБм (тип. )
- Ширина полосы анализа: до 100 МГц
- Диапазон измерений: от DANL до +30 дБм
- Фазовый шум на 1 ГГц: -110 дБн/Гц при отстройке 100 кГц (тип.)
- Демодуляция: 5GNR, качество модуляции с анализом блока сигналов синхронизации (SSB)
- Разрешение по полосе пропускания (RBW): от 1 Гц до 10 МГц
- Ширина полосы анализатора спектра в режиме реального времени: от 20 МГц до 100 МГц
- Погрешность амплитуды при < 14 ГГц: ± 1,3 дБ (± 0,5 дБ, тип.)
Комплектация
- Адаптер SMB(f) - BNC(m) 806-366-R
- Кабель SMB - BNC, 1 метр 633-75
- Аккумулятор Li-Ion (установлен внутри прибора)
- Блок питания
- USB 3.0 кабель (Type-A - Type-C), 1 метр
- Ethernet кабель, 2 метра
- Стилус
- Ремешок
- Сертификат калибровки
- 1 год гарантии (возможно продление срока гарантии до 3 и 5 лет)
| Диапазон частот | От 9 кГц до 9/14/20/26,5/32/43,5/54 ГГц (в зависимости от опции) |
| Разрешение | 1 Гц |
| Полоса анализа | 20 МГц 50 МГц (Опция MS2090A-0103) 110 МГц (Опция MS2090A-0104) |
| Полоса анализа в реальном времени |
20 МГц
50 МГц (Опция MS2090A-0103) 110 МГц (Опция MS2090A-0104) |
| Видео полоса | от 0.1 Гц до 10 МГц |
| Синхронизация | Внешняя, GPS, внутренняя |
| Стабильность внутренней частоты |
1 х 10-6/10 лет 0,3 х 10-6 |
| Диапазон измерения | От DANL до +30 дБм |
| Динамический диапазон (на частоте 2,4 ГГц) | Более 106 дБ |
| Внутренний аттенюатор | От 0 до 65 дБ, с шагом 5 дБ |
| КСВН (ослабление 10 дБ) |
1.5 (менее 20 ГГц) 2.0 (от 20 до 54 ГГц) |
| Уровень фазовых шумов (смещение от 1 ГГц) |
-102 (10 кГц) -106 (100 кГц) -111 (1 МГц) -123 (10 МГц) |
| Уровень собственных шумов |
Предусилитель выкл -145 (от 10 МГц до 4 ГГц) -142 (от 4 до 9 ГГц) -136 (от 9 до 14 ГГц) -138 (от 14 до 20 ГГц) -135 (от 20 до 32 ГГц) -135 (от 32 до 43,5 ГГц) -130 (от 43,5 до 54 ГГц) Предусилитель вкл -161 (от 10 МГц до 4 ГГц) -159 (от 4 до 9 ГГц) -156 (от 9 до 14 ГГц) -156 (от 14 до 20 ГГц) -154 (от 20 до 32 ГГц) -152 (от 32 до 43,5 ГГц) -147 (от 43,5 до 54 ГГц)
|
|
Уровень случайных помех |
Предусилитель выкл -90 (до 14 ГГц) -85 (от 14 до 20 ГГц) -80 (свыше 20 ГГц) Предусилитель вкл -100 (до 35 ГГц) -95 (свыше 35 ГГц) |
| Негармонические помехи | < –60 дБн |
|
Погрешности измерения мощности (при температуре от 20 до 30 оС) |
1,3 дБ (от 9 кГц до 20 ГГц) 1,8 (от 20 до 54 ГГц) > |
|
Обнаружение помех (опция MS2090A-0024) |
Режимы: Полоса пропускания интеграции, предел мощности, макс / мин уровень, громкость Авто тон: от 20 Гц до 20 кГц |
|
Приемник GPS (опция MS2090A-0031) |
Поддерживаемые системы: GPS, GNSS (включая GPS, GLONASS, Galileo, BeiDou) Погрешность высокой частоты: не более 2,5 х 10-8 (с вкл GPS)
|
| Промежуточная частота с нулевой полосой обзора (опция MS2090A-0089) |
Режимы: Анализатор спектра/Только нулевая полоса Центральная частота: 325 МГц Уровень: от -87 до +30 дБм Полоса ПЧ: 32 МГц (100 МГц опция) Время нарастания: 20 нс |
|
Ждущая развертка (опция MS2090A-0090) |
Источник: GPS Временное окно: 1с, 20 мс, 10 мс |
|
Захват сигналов IQ (опция MS2090A-0124 и -0126) |
Режимы: анализатор спектра / анализатор спектра реального времени Разрешение: 8, 10, 16 или 32 бита Максимальная полоса дискретизации до 200 МГц Максимальная полоса сигнала до 110 мГц Память: до 2 Гбайт |
|
Потоковая передача IQ (опция MS2090A-0125 и -0127) |
Разрешение: 8, 10, 16 или 32 бита Максимальная пропускная способность потоковой передачи: до 122,88 Mточек/с (8 бит, 100 МГц, ext4) до 61,44 Mточек/с (8 бит, 100 МГц, exFAT) |
| Тестирование электромагнитного поля (опция MS2090A-0444) |
Измерение напряженности электромагнитного поля по трем осям (X, Y, Z) с индикаторами трассировки для каждого измерения Режимы: Предельные линии, ось временного нахождения, время измерения, отсчет измерений, единицы измерения, регистрация данных с местом нахождения
|
|
Измерение электромагнитного поля (опция MS2090A-0445) |
Измерение напряженности электромагнитного поля по трем осям (X, Y, Z) со столбчатой диаграммой для каждого измерения Пределы: Стандарт ((FCC гражданский, ICNIRP гражданский, ICNIRP для рабочих), режим ограничения (низкой частоты), сигнал, громкость, отключение звука Режимы: Калибровка измерителя ЭМП, отображение информации |
|
LTE FDD (опция MS2090A-0883) |
- Суммарная демодуляция - Мощность в канале - Спектр канала - Объедение компонентов (до 8) |
|
Измерение 5GNR (опция MS2090A-0888)
|
- Суммарная демодуляция - Multi PCI - Детектирование SSD - эквивалентная изотропно-излучаемая мощность - Занимаемая полоса - Мощность в канале - Объедение компонентов (до 8) - Измерение модуляции |
| Удаленное управление |
Ethernet USB |
| Время непрерывной работы от аккумулятора | Не менее 2ч |
| Диапазон рабочих температур | От -10 до +55 оС |
| Опции | Описание |
| MS2090A-006 | Option 6, Remove WiFi and Bluetooth |
| MS2090A-0024 | Option 24, Interference Finder |
| MS2090A-0090 | Option 90, Gated Sweep |
| MS2090A-0031 | Option 31, GPS Receiver (Requires GPS Antenna, sold separately) |
| MS2090A-0089 | Option 89, Zero span IF output |
| MS2090A-0103 | Option 103, 50 MHz analysis bandwidth |
| MS2090A-0104 | Option 104, 100 MHz analysis bandwidth |
| MS2090A-0124 | Option 124, IQ Waveform Capture |
| MS2090A-0125 | Option 125, IQ Waveform Streaming (requires option 124) |
| MS2090A-0126 | Option 126, IQ Waveform Capture (non export controlled) |
| MS2090A-0127 | Option 127, IQ Waveform Streaming (non export controlled, requires Option 126) |
| MS2090A-0128 | Option 128, Vector Signal Analysis Enabled (requires option 124 or 126) |
| MS2090A-0199 | Option 199, Real-time spectrum analyzer |
| MS2090A-0400 | Option 400, Vision Monitor Enabled |
| MS2090A-0407 | Option 407, Enable Vision High-Speed Port Scanner |
| MS2090A-0421 | Option 421, Pulse Analyzer |
| MS2090A-0444 | Option 444, EMF Measurement |
| MS2090A-0445 | Option 445, EMF Meter Enabled |
| MS2090A-0883 | Option 883, LTE FDD Measurements (Requires Option 31) |
| MS2090A-0888 | Option 888, 5G NR Downlink Measurements (requires Option 31) |
| Модели | Описание |
| MS2090A | Field Master Pro Spectrum Analyzer (Must be ordered with ONE frequency option) |
| MS2090A-0709 | Option 709, Spectrum analyzer, 9 GHz |
| MS2090A-0714 | Option 714, Spectrum analyzer, 14 GHz |
| MS2090A-0720 | Option 720, Spectrum analyzer, 20 GHz |
| MS2090A-0726 | Option 726, Spectrum analyzer, 26.5 GHz |
| MS2090A-0732 | Option 732, Spectrum analyzer, 32 GHz |
| MS2090A-0743 | Option 743, Spectrum analyzer, 43.5 GHz |
| MS2090A-0754 | Option 754, Spectrum analyzer, 54 GHz |
