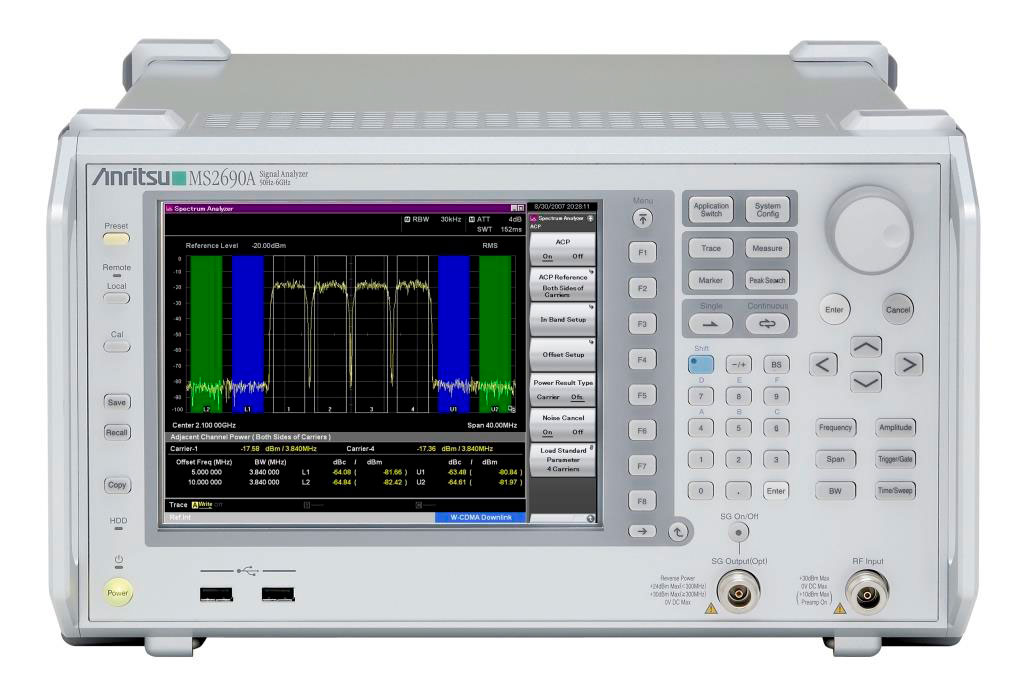

Анализаторы сигналов серии MS269xA - это современные высокоэффективные анализаторы для применения в технологиях связи следующего поколения. Базовый модуль серии анализаторов включает в себя сканирующий анализатор спектра, анализатор БПФ и функцию цифрового преобразователя.
Приборы позволяют выполнять анализ в стандартной полосе частот 31,25 МГц с возможностью расширения до 62,5 МГц/125 МГц с помощью дополнительного программного обеспечения. Запатентованный процесс калибровки амплитуды по нескольким точкам и фазовой калибровки обеспечивает точность уровня ±0,5 дБ в диапазоне 6 ГГц. Никакой другой прибор на рынке не имеет таких характеристик. Анализаторы обладают превосходными функциональными параметрами для измерения сигналов в самой широкой полосе частот и, используя новейшие технологии, производят измерения быстрее, чем когда-либо раньше. Модульная структура конструкции позволяет наращивать функциональные возможности прибора при изменении условий измерений.
Ряд опций обеспечивает выполнение стандартного анализа модуляции, генерирование векторных сигналов, измерение коэффициента шума и частоты ошибок по битам (BER). Возможность конфигурирования решения в одном устройстве значительно сокращает стоимость, занимаемую площадь и общее усредненное время цикла (TACT) для анализа устройства.
Анализаторы серии MS269xA обладают необходимой точностью для использования в исследованиях и разработке и в то же время имеют достаточные скоростные показатели для применения на производстве. Поддерживаемые в настоящее время приложения включают GSM, GPRS, EDGE, W-CDMA, и WLAN IEEE 802.11a/b/g/j/n/p/ac, и др., LTE/LTE-Advanced (FDD/TDD).
Широкополосный БПФ анализатор сигнала (анализируемая полоса частот 31,25 МГц с опциональными 62,5 МГц/125 МГц) обеспечивает высокоскоростные непрерывные измерения, включая анализ CCDF (комплементарная интегральная функция распределения), анализ зависимости частоты от времени, спектрограммы и зависимости мощности от времени. Стандартная функция оцифровки позволяет захватывать сигналы и сразу их воспроизводить с помощью опционального генератора сигналов. Опция расширенной оцифровки добавляет возможность захвата сигналов полосой до 20 МГц в течение 4 часов.
Приложения
- Тестирование передатчиков базовых станций и пользовательского оборудования
- Тестирование приемников с опцией генератора сигналов
- Высокая эффективность для применения в сфере исследований и разработки
- Высокая скорость измерений для применения в процессе производства
- Общий анализ для исследований и разработки модуляции
- LTE/LTE-Advanced (FDD/TDD), EDGE Evolution, и HSPA Evolution
- Тестирование WLAN, включая IEEE802.11a/b/g/j/n/p/ac
- Функция расширенной оцифровки для захвата данных длительностью до 4 часов
- Тестирование усилителей мощности
- Спутниковая связь
- Тестирование физического уровня для всех технологий 3GPP
Диапазон частот:
от 50 Гц до 6 ГГц - MS2690A
13,5 ГГц - MS2691A
26,5 ГГц - MS2692A
Анализируемая полоса частот:
31,25 МГц (стандарт)
62,5 МГц /125 МГц (опция)
Анализ модуляции сигналов LTE/LTE-Advanced (FDD/TDD), WLAN IEEE 802.11ac и др. (с опциональным программным обеспечением)
Комплексный испытательный прибор с дополнительной опцией генератора сигналов
Групповые измерения обеспечивают самое быстрое время анализа
Поддержка измерений коэффициента шума (опция)
Опции | Описание |
MS2690A-001 | RUBIDIUM REFERENCE OSCILLATOR |
MS2690A-008 | 6GHz PREAMPLIFIER |
MS2690A-017 | Noise Figure Measurement Function |
MS2690A-031 | Wide Bandwidth Analysis Extension |
MS2690A-037 | RUBIDIUM REFERENCE OSCILLATOR |
MS2690A-077 | Analysis Bandwidth Extension to 62.5MHz |
MS2690A-078 | Analysis Bandwidth Extension to 125MHz |
MS2691A-001 | RUBIDIUM REFERENCE OSCILLATOR |
MS2691A-003 | EXTENSION OF PRESELECTOR LOWER LIMIT TO 3GHz |
MS2691A-008 | 6GHz PREAMPLIFIER |
MS2691A-017 | Noise Figure Measurement Function |
MS2691A-031 | Wide Bandwidth Analysis Extension |
MS2691A-037 | RUBIDIUM REFERENCE OSCILLATOR |
MS2691A-077 | Analysis Bandwidth Extension to 62.5MHz |
MS2691A-078 | Analysis Bandwidth Extension to 125MHz |
MS2692A-001 | RUBIDIUM REFERENCE OSCILLATOR |
MS2692A-003 | EXTENSION OF PRESELECTOR LOWER LIMIT TO 3GHz |
MS2692A-008 | 6GHz PREAMPLIFIER |
MS2692A-017 | Noise Figure Measurement Function |
MS2692A-031 | Wide Bandwidth Analysis E |
MS2692A-037 | RUBIDIUM REFERENCE OSCILLATOR |
MS2692A-067 | Microwave Preselector Bypass |
MS2692A-077 | Analysis Bandwidth Extension to 62.5MHz |
MS2692A-078 | Analysis Bandwidth Extension to 125MHz |
MS2690A-101 | RUBIDIUM REFERENCE OSCILLATOR RETROFIT |
MS2690A-108 | 6GHz PREAMPLIFIER RETROFIT |
MS2690A-117 | Noise Figure Measurement Function Retrofit |
MS2690A-131 | Wide Bandwidth Analysis Extension Retrofit |
MS2690A-137 | RUBIDIUM REFERENCE OSCILLATOR RETROFIT |
MS2690A-177 | Analysis Bandwidth Extension to 62.5MHz Retrofit |
MS2690A-178 | Analysis Bandwidth Extension to 125MHz Retrofit |
MS2690A-282 | CPU/Windows10 Upgrade Retrofit |
MS2690A-283 | CPU/WindowsXp to 10 Upgrade Retrofit |
MS2691A-101 | RUBIDIUM REFERENCE OSCILLATOR RETROFIT |
MS2691A-103 | EXTENSION OF PRESELECTOR LOWER LIMIT TO 3GHz RETROFIT |
MS2691A-108 | 6GHz PREAMPLIFIER RETROFIT |
MS2691A-117 | Noise Figure Measurement Function Retrofit |
MS2691A-131 | Wide Bandwidth Analysis Extension Retrofit |
MS2691A-137 | RUBIDIUM REFERENCE OSCILLATOR RETROFIT |
MS2691A-177 | Analysis Bandwidth Extension to 62.5MHz Retrofit |
MS2691A-178 | Analysis Bandwidth Extension to 125MHz Retrofit |
MS2691A-282 | CPU/Windows10 Upgrade Retrofit |
MS2691A-283 | CPU/WindowsXp to 10 Upgrade Retrofit |
MS2692A-101 | RUBIDIUM REFERENCE OSCILLATOR RETROFIT |
MS2692A-103 | EXTENSION OF PRESELECTOR LOWER LIMIT TO 3GHz RETROFIT |
MS2692A-108 | 6GHz PREAMPLIFIER RETROFIT |
MS2692A-117 | Noise Figure Measurement Function Retrofit |
MS2692A-131 | Wide Bandwidth Analysis Extension Retrofit |
MS2692A-137 | RUBIDIUM REFERENCE OSCILLATOR RETROFIT |
MS2692A-167 | Microwave Preselector Bypass Retrofit |
MS2692A-177 | Analysis Bandwidth Extension to 62.5MHz Retrofit |
MS2692A-178 | Analysis Bandwidth Extension to 125MHz Retrofit |
MS2692A-282 | CPU/Windows10 Upgrade Retrofit |
MS2692A-283 | CPU/WindowsXp to 10 Upgrade Retrofit |
MX269011A | W-CDMA/HSPA Downlink Measurement Software |
MX269012A | W-CDMA/HSPA UPLINK MEASUREMENT SOFTWARE |
MX269013A | GSM/EDGE MEASUREMENT SOFTWARE |
MX269013A-001 | EDGE Evolution MEASUREMENT SOFTWARE |
MX269014A | ETC/DSRC MEASUREMENT SOFTWARE |
MX269015A | TD-SCDMA MEASUREMENT SOFTWARE |
MX269017A | VECTOR MODULATION ANALYSIS SOFTWARE |
MX269020A | LTE DOWNLINK MEASUREMENT SOFTWARE |
MX269020A-001 | LTE-Advanced FDD Downlink Measurement Software |
MX269021A | LTE UPLINK MEASUREMENT SOFTWARE |
MX269021A-001 | LTE-Advanced FDD Uplink Measurement Software |
MX269022A | LTE TDD DOWNLINK MEASUREMENT SOFTWARE |
MX269022A-001 | LTE-Advanced TDD Downlink Measurement Software |
MX269023A | LTE TDD UPLINK MEASUREMENT SOFTWARE |
MX269023A-001 | LTE-Advanced TDD Uplink Measurement Software |
MX269024A | CDMA2000 FORWARD LINK MEASUREMENT SOFTWARE |
MX269024A-001 | All Measure Function |
MX269026A | EV-DO FORWARD LINK MEASUREMENT SOFTWARE |
MX269026A-001 | All Measure Function |
MX269028A | WLAN (802.11) Measurement Software |
MX269028A-002 | 802.11ac(160MHz) Measurement Software |
MX269030A | W-CDMA BS MEASUREMENT SOFTWARE |
MX269051A | 5G Standard Measurement Software (Base License) |
MX269051A-011 | NR TDD sub-6GHz Downlink |
MX269051A-031 | NR FDD sub-6GHz Downlink |
MX269051A-061 | NR TDD sub-6GHz Uplink |
MX269051A-081 | NR FDD sub-6GHz Uplink |
MX269901A | HSDPA/HSUPA IQproducer |
MX269902A | TDMA IQproducer |
MX269904A | MULTI-CARRIER IQproducer |
MX269908A | LTE IQproducer |
MX269908A-001 | LTE-Advanced FDD Option |
MX269910A | LTE TDD IQproducer |
MX269910A-001 | LTE-Advanced TDD Option |
MX269911A | WLAN IQproducer |
MX269911A-001 | 802.11ac(80MHz) Option |
MX269912A | TD-SCDMA IQproducer |
MX269913A | 5G NR TDD sub-6GHz IQproducer |
MX269914A | 5G NR FDD sub-6GHz IQproducer |
Модели | Описание |
MS2690A | Frequency range: 50 Hz to 6 GHz |
MS2691A | Frequency Range: 50 Hz to 13.5 GHz |
MS2692A | Frequency Range: 50 Hz to 26.5 GHz |
