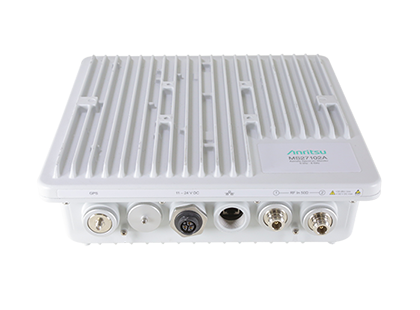

Anritsu MS27102A

MS27102A является устройством для удаленного контроля спектра («Удаленный спектральный монитор»), предназначенным для исключения сигналов помех и выявления незаконной или нелицензированной активности сигналов. Метеозащищенный корпус MS27102A со степенью защиты IP67 предполагает наружный монтаж и эксплуатацию в самых суровых условиях. В устройстве предусмотрен один радиочастотный разъем; также возможна опциональная установка второго входного разъема, для использования двух антенн. MS27102A является полнофункциональной платформой для контроля и регистрации сигналов в задаваемом пользователем диапазоне частот.

Благодаря скорости сканирования до 24 ГГц/с, устройство мониторинга позволяет выявлять различные типы сигналов. К ним относятся, в том числе, периодические или кратковременные радиопередачи, а также короткие «пакетные» (импульсные) сигналы. Мгновенная полоса анализа в 20 МГц (БПФ), доступная в устройстве MS27102A, обеспечивает возможность захвата сигналов в режиме реального времени с целью последующей обработки. Запись IQ данных может производиться как в блочном, так и в потоковом режиме. Функция «Сохранить по событию» также предназначена для захвата сигналов в спектре, но только в случае нарушения пороговых значений, устанавливаемых пользователем. Это экономит память устройства, поскольку происходит захват и запись только тех сигналов, которые представляют интерес.

Соединение с удаленными устройствами контроля спектра

Можно использовать несколько способов соединения с MS27102A. Эти способы представлены ниже:

1. Встроенный веб-сервер
Веб-сервер встроен в MS27102A. С помощью интернет-браузера (поддерживаются Chrome и FireFox), пользователь может войти в устройство контроля спектра из любого места и управлять любой его функцией. Это могут быть такие параметры, как настройки частоты, управление RBW/VBW, конфигурация опорного уровня и многих других параметров, относящихся к области применения устройства. При этом данные измерительных трасс, спектрограммы и другие измерения также доступны для просмотра в окне браузера. Ключевым преимуществом веб-сервера является то, что он не зависит от операционной системы платоформы. Любое электронное устройство, поддерживаеющее работу браузера, будет взаимодейстовать с веб-сервером. ПК/ноутбуки, планшеты или даже смартфоны могут быть использованы для просмотра спектра и настройки параметров удаленного прибора. Каждое устройство также поддерживает подключение Gigabit Ethernet, обеспечивающее быструю передачу данных измерений и управляющей информации.

2. SCPI программирование
Пользователи также могут написать свою собственную программу мониторинга, используя доступные команды SCPI. Компания Anritsu предоставляет руководство пользователя, в котором приведены все поддерживаемые команды SCPI, их описание и правильный синтаксис, необходимый для каждой команды. Кроме того, каждая отдельная пара выходных IQ данных в устройствах снабжается временной меткой, устанавливаемой с помощью высокоточных GPS сигналов. Это позволяет применять IQ данные для оценки разности времени прибытия (TDOA) и определения положения источников сигналов путем геолокации. Интервал между временными метками IQ данных составляет менее 9 нс, благодаря чему можно выполнять точные вычисления местоположения источника сигнала.

3. Программное обеспечение Vision™
Для устройств MS27102A также опционально предлагается программное обеспечение Vision™. Vision работает с устройствами мониторинга («спектральными мониторами») для автоматизации процесса сбора данных измерений, содержащих полезную информацию о состоянии сети и использовании спектра. Vision состоит из двух компонентов, отвечающих за контроль и поиск источников сигналов помех.

Vision Monitor автоматически записывает данные о спектре, поддерживает базу данных для возможности поиска в архиве, включает функцию сигнализации о нетипичной активности сигналов, автоматически отправляет уведомления по электронной почте и обеспечивает набор инструментов для управления системой мониторинга спектра.

Vision Locate предоставляет возможность геолокации источников сигналов помех или незаконных/нелицензионных сигналов. Чтобы достоверно определить местоположение сигнала, необходимо использовать не менее трех устройств «мониторов». Более подробная информация о продуктах Vision доступна на веб-сайте Anritsu.

Устройство MS27102A предназначено для использования вне помещений. Как правило, эти «мониторы» расположены стационарно или полустационарно для обнаружения и контроля радиосигналов. Органы государственного контроля часто используют наружные устройства для обеспечения соответствия государственным требованиям в отношении радиочастотного спектра. В качестве типового варианта применения устройств можно также привести пример использования мгновенной полосы пропускания 20 МГц с БПФ для захвата всего диапазона FM-радио (от 88 до 108 МГц). Пользователи затем могут изучить каждую полосу частот на наличие незаконных радиопередач. Другие области применения:

• Измерения загруженности спектра
• Монитоинг незаконных радиопередач в исправительных учреждениях
• Безопасность на военных объектах, национальных границах, энергетических предприятиях, аэропортах и т.д.
• Мониторинг спектра, связанный с радиочастотными лабораторными испытаниями
• Обнаружение нелицензионных или незаконных передатчиков
• Системы принудительного управления поездов (PTC)
