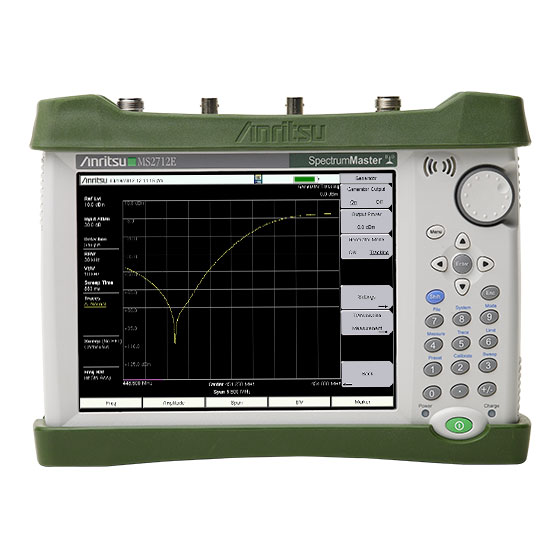

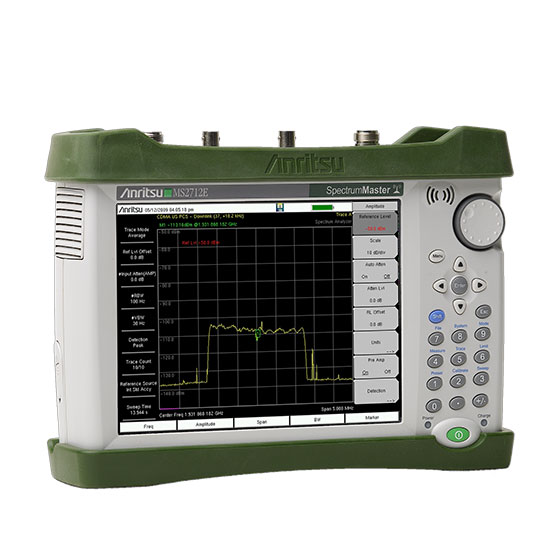

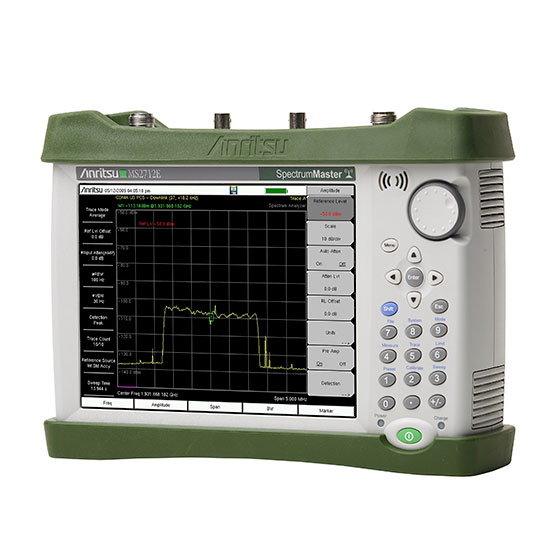

Серия портативных анализаторов спектра Anritsu Spectrum Master MS271xE
Подробнее
Описание
Серия Spectrum Master MS271xE - MS2712E (9 кГц - 4 ГГц) и MS2713E (9 кГц - 6 ГГц) - предназначена для работы в наиболее тяжелых полевых условиях, позволяет выполнять мониторинг, пеленг, определение и анализ широкого диапазона сигналов сотовой связи, 2G/3G/4G, наземной мобильной радиосвязи, Wi-Fi, сигналов широкополосного вещания и радиочастотного интерфейса общего пользования. Благодаря большому количеству вариантов конфигурации, многофункциональный приборы серии MS271xE устраняют необходимость в изучении и использовании многочисленных инструментов при пеленге и идентификации сигналов в широком частотном диапазоне.
Особенности Spectrum Master
- Измерения: Занимаемой ширины полосы частот, мощности канала, коэффициента мощности в соседнем канале, отношения мощности несущей к помехе, маски спектрального излучения
- Анализатор помех: Спектрограмма, мощность сигнала, показатель уровня принимаемого сигнала (RSSI), идентификатор сигнала, создание карты помех
- 3GPP анализаторы сигнала GSM/EDGE, W-CDMA/HSPA+, TD-SCDMA/HSPA+, LTE/LTE-A, TD-LTE/LTE-A
- 3GPP2 анализаторы сигнала cdmaONE/CDMA2000 1X, CDMA2000 1xEV-DO
- IEEE 802.16 анализаторы сигнала стационарного и мобильного WiMAX
- Анализатор сигналов цифрового телевидения ISDB-T, DVB-T/H
- Измерения радиочастотного интерфейса общего пользования
- Полоса пропускания 20 МГц с демодуляцией
- Динамический диапазон: > 102 дБ при разрешении по полосе пропускания 1 Гц
- Средний уровень собственных шумов: -162 дБмВт при разрешении по полосе пропускания 1 Гц
- Фазовый шум: не более -100 дБн/Гц при смещении на 10 кГц при 1 ГГц
- Точность частоты: < ±50 ппм с включенным GPS
Области применения
- Мониторинг спектра
- Проверка передатчика: занимаемая ширина полосы частот, мощность канала, коэффициент мощности в соседнем канале
- Анализ помех в сотовых системах, системах наземной мобильной радиосвязи, Wi-Fi
- Создание карты мощности сигнала
- Полевой анализ 2G/3G/4G и широкополосных сигналов
- Измерение мощности сигнала
- Проверка покрытия, оптимизация сети
- Следящий генератор
- Система измерения электромагнитных полей
Характеристики
Компактный портативный анализатор спектра
- Анализатор спектра: 9 кГц – 4 ГГц
- Анализатор помех с функцией создания карты помех
- Измеритель мощности высокой точности, 2-портовые измерения передачи
- Создание карты покрытия, устройство опроса каналов, GPS, анализатор AM/FM/PM
- 3GPP, 3GPP2, WiMAX, анализаторы сигнала
- Следящий генератор: 500 кГц – 4 ГГц
- Анализаторы сигналов цифрового телевидения ISDB-T, DVB-T/H
- Проверенное в полевых условиях исполнение: Три часа работы от аккумулятора, прочный, компактный, легкий, хорошо читаемый при дневном свете дисплей
- Простое в использовании меню пользовательского интерфейса с управлением через сенсорный экран
- Стандартная гарантия на три года (гарантия на аккумулятор один год)
Документы
Описание
| Опции | Описание |
| MS2712E-0010 MS2713E-0010 | Тройник смещения |
| MS2712E-0009 MS2713E-0009 | Ширина полосы пропускания 20 МГц с демодуляцией |
| MS2712E-0031 MS2713E-0031 | Встроенный GPS-приемник (необходима антенна, приобретаемая отдельно) |
| MS2712E-0019 MS2713E-0019 | Измеритель мощности высокой точности (необходим датчик мощности USB) |
| MS2712E-0029 MS2713E-0029 | Измеритель мощности |
| MS2712E-0025 MS2713E-0025 | Анализатор помех (рекомендуется вариант 31) |
| MS2712E-0027 MS2713E-0027 | Устройство опроса каналов |
| MS2712E-0431 MS2713E-0431 | Создание карты покрытия (необходим вариант 31) |
| MS2712E-0444 MS2713E-0444 | Система измерения электромагнитных полей |
| MS2712E-0090 MS2713E-0090 | Управляемая развертка |
| MS2712E-0020 MS2713E-0020 | Следящий генератор |
| MS2712E-0509 MS2713E-0509 | Анализатор AM/FM/PM с созданием карты покрытия (для создания карты покрытия необходимы варианты 31 и 431) |
| MS2712E-0880 MS2713E-0880 | Измерения GSM/GPRS/EDGE (Необходим вариант 9) |
| MS2712E-0881 MS2713E-0881 | Измерения W-CDMA/HSPA+ (Необходим вариант 9. Рекомендуется вариант 31.) |
| MS2712E-0882 MS2713E-0882 | Измерения TD-SCDMA/HSPA+ (Необходим вариант 9. Для полной функциональности необходим вариант 31.) |
| MS2712E-0883 MS2713E-0883 | Измерение LTE/LTE-A FDD/TDD (Необходим вариант 9. Для полной функциональности необходим вариант 31.) |
| MS2712E-0886 MS2713E-0886 | 256 QAM Demodulation for LTE Measurements (Необходим вариант 883) |
| MS2712E-0887 MS2713E-0887 | NB-IoT Analyzer (Необходим вариант 9) |
| MS2712E-0884 MS2713E-0884 | Измерение CDMA/EV-DO (Необходим вариант 9. Для полной функциональности необходим вариант 31.) |
| MS2712E-0885 MS2713E-0885 | Измерение стационарных/мобильных сетей WiMAX (Необходим вариант 9. Для полной функциональности необходим вариант 31.) |
| MS2712E-0030 MS2713E-0030 | Измерение сигналов цифрового видео ISDB-T (Необходим вариант 9) |
| MS2712E-0032 MS2713E-0032 | Измерение сигналов ОЧС ISDB-T (Необходим вариант 9) |
| MS2712E-0079 MS2713E-0079 | Измерение КБО ISDB-T (Необходим вариант 30, варианты 411 и 751 недоступны для заказа) |
| MS2712E-0064 MS2713E-0064 | Измерение сигналов цифрового видео DVB-T/H (Необходим вариант 9) |
| MS2712E-0078 MS2713E-0078 | Измерение сигналов ОЧС DVB-T/H (Необходим вариант 9) |
| MS2712E-0057 MS2713E-0057 | Измерение КБО DVB-T/H (Необходим вариант 64, варианты 411 и 751 недоступны для заказа) |
| MS2712E-0413 MS2713E-0413 | Ethernet Connectivity |
| MS2712E-0098 MS2713E-0098 | Стандартная калибровка по Z540 |
| MS2712E-0099 MS2713E-0099 | Калибровка высшего качества по Z540 и данные испытаний |
| MA24105A | Inline Peak Power Sensor, 350 MHz - 4 GHz (Includes 2000-1606-R Cable) (Required for Units with Option 19 or may be used separately with a PC) |
| MA24106A | True-RMS USB Power Sensor, 50 MHz - 6 GHz (Includes 2000-1566-R Cable) (Required for Units with Option 19 or may be used separately with a PC) |
| MA24108A | True-RMS USB Power Sensor, 10 MHz - 8 GHz (Includes 2000-1605-R and 2000-1606-R Cables) (Required for Units with Option 19 or may be used separately with a PC) |
| MA24118A | True-RMS USB Power Sensor, 10 MHz - 18 GHz (Includes 2000-1605-R and 2000-1606-R Cables) (Required for Units with Option 19 or may be used separately with a PC) |
| MA24126A | True-RMS USB Power Sensor, 10 MHz - 26 GHz (Includes 2000-1605-R and 2000-1606-R Cables) (Required for Units with Option 19 or may be used separately with a PC) |
| MA24208A | True-RMS Universal USB Power Sensor, 10 MHz - 8 GHz (Required for Units with Option 19 or may be used separately with a PC) |
| MA24218A | True-RMS Universal USB Power Sensor, 10 MHz - 18 GHz (Required for Units with Option 19 or may be used separately with a PC) |
| MA25100A | RF Power Indicator |
Модели
| Модели | Описание |
| MS2712E | Портативный анализатор спектра Spectrum Master, 9 кГц - 4 ГГц |
| MS2713E | Портативный анализатор спектра Spectrum Master, 9 кГц - 6 ГГц |
