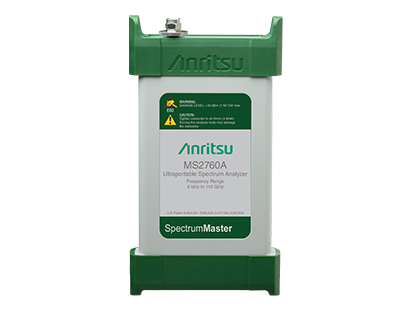

Анализатор спектра Anritsu MS2760A Spectrum Master – первый в мире портативный прибор, работающий в миллиметровом диапазоне длин волн. Диапазон рабочих частот прибора составляет от 9 кГц до 170 ГГц.
Устройство предназначено для верификации ВЧ-устройств, работающих по технологиям 5G и E-band, позволяет повысить экономическую эффективность процессов разработки и производства устройств, работающих в диапазоне миллиметровых волн в сетях 802.11ad/WiGig на частотах от 57 до 66 ГГц, устройств спутниковой связи, средств РЭБ (радиоэлектронной борьбы) и автомобильных радаров.
Инновационная запатентованная технология нелинейной линии передачи (NLTL) позволила значительно уменьшить габариты устройства, снизить стоимость, повысить производительность и преодолеть барьеры, характерные для традиционных устройств.
Новейший анализатор позволит специалистам исследовательских лабораторий осуществлять анализ спектра, измерять ключевые параметры: мощность канала, ширину полосы частот, занимаемой каналом, мощность, попадающую в соседний канал и уровень побочных излучений. Anritsu MS2760A обеспечивает недостижимую ранее точность измерений в области высоких частот, поскольку в отличие от стационарных аналогов подключается напрямую к исследуемому устройству и не требует дорогостоящих промежуточных соединителей, вносящих дополнительные потери.
Компактный анализатор Anritsu MS2760A стоит значительно меньше настольных аналогов. Это позволяет снизить затраты на тестирование при массовом производстве устройств. Его размер позволяет проводить измерения в ранее недоступных местах при производстве больших и сложных изделий, таких как самолеты, космические корабли и спутники. Возможность свипирования во всем диапазоне частот обеспечивает высочайшую точность измерений.
Анализатор спектра Anritsu MS2760A – находка для полевых измерений. Устройство по размерам чуть больше смартфона, с легкостью помещается в карман и питается от USB-порта планшета, ноутбука или портативного зарядного устройства. Теперь технические специалисты могут использовать минимум оборудования без потери точности измерений.
Требования к ПК для работы с анализатором Anritsu MS2760A: разрешение дисплея >1280 x 720 / 1280 x 800 (16:9 / 16:10), наличие операционной системы Windows 7, 8.1, 10, процессор Quad Core i7 4-го поколения или выше, 16 GB RAM, жесткий диск 128 GB, USB 3.0.
| Frequency Range |
MS2760A-0032 9 kHz – 32 GHz MS2760A-0044 9 kHz – 44 GHz MS2760A-0050 9 kHz – 50 GHz MS2760A-0070 9 kHz – 70 GHz MS2760A-0090 9 kHz – 90 GHz MS2760A-0100 9 kHz – 110 GHz MS2760A-0145 9 kHz – 145 GHz MS2760A-0170 9 kHz – 170 GHz |
|
Dynamic Range 2/3 (TOI to DANL) 1 Hz RBW |
>103 dB @ 70 GHz |
|
DANL (RMS detection) 1 Hz RBW, IF Gain = On |
-130 dB typ (70 – 90 GHz) -120 dB typ (110 – 145 GHz) |
|
RF Connector *K = 2.92 mm (compatible with SMA and 3.5 mm) *V = 1.85 mm (compatible with 2.4 mm) *W1 = 1.0 mm |
MS2760A-0032 K* (m) connector MS2760A-0044 K* (m) connector MS2760A-0050 V* (m) connector MS2760A-0070 V* (m) connector MS2760A-0090 W1* (m) connector MS2760A-0100 W1* (m) connector MS2760A-0145 0.8 mm (m) connector MS2760A-0170 0.8 mm (m) connector |
| Amplitude Accuracy | ±0.5 dB, typical (20°C to 30°C) |
| Frequency Accuracy |
Accuracy: ± 0.2 ppm (25°C ± 25°C) + aging Aging: ± 1.0 ppm per year |
| Модели | Описание |
| MS2760A | Ультрапортативный анализатор спектра Spectrum Master |
| MS2760A-0032 | Ультрапортативный анализатор спектра Spectrum MasterTM с диапазоном частот от 9 кГц до 32 ГГц |
| MS2760A-0044 | Ультрапортативный анализатор спектра Spectrum MasterTM с диапазоном частот от 9 кГц до 44 ГГц |
| MS2760A-0050 | Ультрапортативный анализатор спектра Spectrum MasterTM с диапазоном частот от 9 кГц до 50 ГГц |
| MS2760A-0070 | Ультрапортативный анализатор спектра Spectrum MasterTM с диапазоном частот от 9 кГц до 70 ГГц |
| MS2760A-0090 | Ультрапортативный анализатор спектра Spectrum MasterTM с диапазоном частот от 9 кГц до 90 ГГц |
| MS2760A-0110 | Ультрапортативный анализатор спектра Spectrum MasterTM с диапазоном частот от 9 кГц до 110 ГГц |
| MS2760A-0145 | Ультрапортативный анализатор спектра Spectrum MasterTM с диапазоном частот от 9 кГц до 145 ГГц |
| MS2760A-0170 | Ультрапортативный анализатор спектра Spectrum MasterTM с диапазоном частот от 9 кГц до 170 ГГц |
