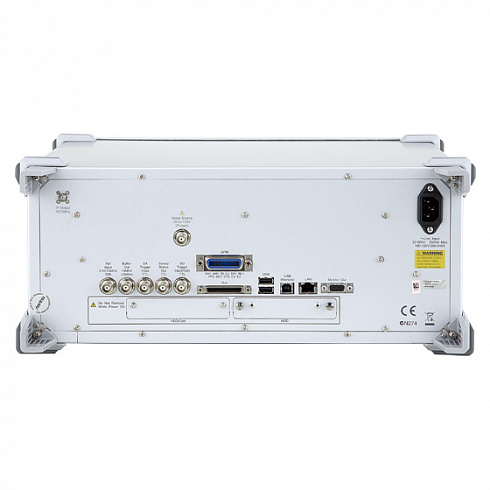

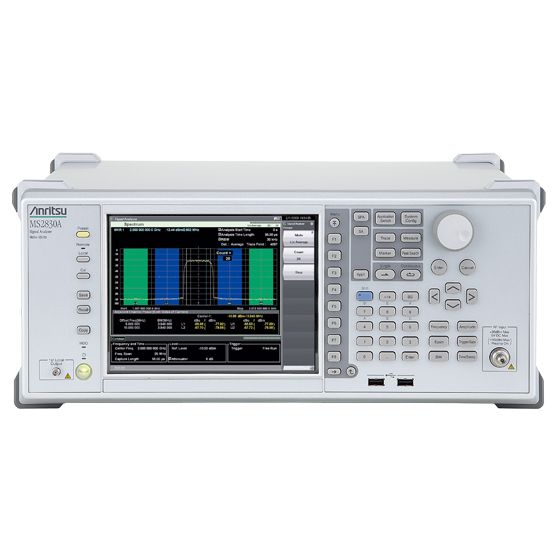

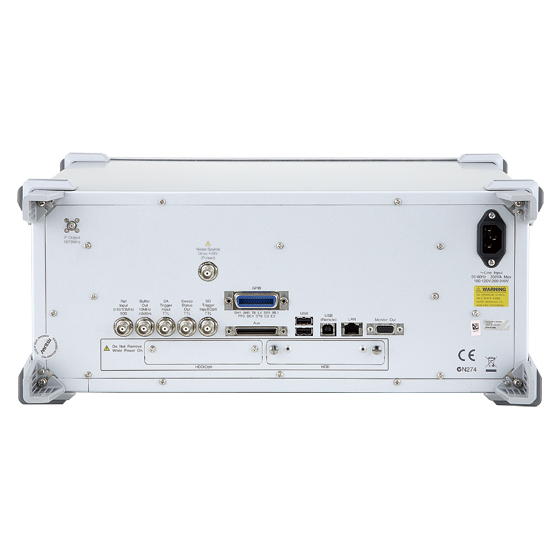

Как и другие продукты модельного ряда MS2830A, данные приборы обладают превосходными качествами производительности, многофункциональности и скорости измерения.
Особенности
-
Низкий отображаемый средний уровень шума (DANL) и точка пересечения по интермодуляционным составляющим 3-го порядка (TOI) обеспечивают измерения в широком динамическом диапазоне.
-
Широкий выбор встроенных измерительных функций, включая мощность канала, занимаемую полосу частот, коэффициент утечки мощности по соседнему каналу (ACLR), паразитное излучение и многие другие.
- Опциональный широкополосный векторный анализ до 26,5 ГГц/43 ГГц позволяет проводить измерения в режимах частота/время, фаза/время, спектрограмма и CCDF.
- Полный анализ векторной модуляции специализированных и стандартных сигналов с частотой до 26,5 ГГц/43 ГГц, включая LTE/LTE-Advanced, W-CDMA, GSM/EDGE, TD-SCDMA, CDMA2000, 802.11a/b/g/j/n/p, и ZigBee.
- Опция функции измерения коэффициента шума MS2830A-017 и опция СВЧ предусилителя MS2830A-068 обеспечивают точные измерения уровня шума до 26,5 ГГц/43 ГГц.
- Опция обхода СВЧ преселектора MS2830A-067 позволяет использовать внешнее оборудование для анализа широкополосных сигналов с полосой частот 1 ГГц.
Свойства
- Частотный диапазон от 9 кГц до 26,5 ГГц; до 43 ГГц со встроенной опцией предусилителя
- Лучший в своем классе динамический диапазон на частоте более 6 ГГц
- Диапазон с максимальной частотой 325 ГГц; встроенный выход 1-го локального сигнала для внешнего смесителя
- Встроенный РЧ выход с полосой 1 ГГц для широкополосного понижающего конвертера
- Опции анализа полосы пропускания 10/31,25/62,5/125 МГц (функции анализатора сигнала и модуляции)
- Поддержка измерений коэффициента шума и частоты ошибок по битам (BER) (опции)
- Измерения в частотных диапазонах от 50 ГГц до 75 ГГц и от 60 ГГц до 90 ГГц совместно с волноводным смесителем MA2806A или MA2808A соответственно
Технологии
- LTE
- WCDMA/HSPA/HSPA evolution
- TD-SCDMA
- Тестирование базовых станций
- Bluetooth
- WLAN
- WiMAX
Диапазон частот |
9 кГц - 26,5 ГГц (MS2830A-044) 9 кГц - 43 ГГц (MS2830A-045) |
---|---|
Лучший в своем классе широкий динамический диапазон на частоте более 6 ГГц |
159 дБ (при 25 ГГц): TOI: ≥+13 дБм, DANL: -146 дБм/Гц 157 дБ (при 40 ГГц): TOI: ≥+13 дБм (номинальное значение), DANL: -144 дБм/Гц |
Предусилитель до 43 ГГц (MS2830A-068) |
DANL: -156 дБм/Гц (при 25 ГГц) |
Измерение в диапазоне СВЧ частот от 50 ГГц до 90 ГГц (при использовании волноводного смесителя MA2806A или MA2808A) |
Диапазон частот: 50 ГГц - 75 ГГц (MA2806A) 60 ГГц - 90 ГГц (MA2808A)
Потери преобразования *1 : <15 дБ (типовое значение)
Точка компрессии усиления 1 дБ (P1dB) *1 : >0 дБ (типовое значение)
Разъем РЧ входа (волновод): WR15, UG-385/U (MA2806A) WR12, UG-387/U (MA2808A)
Разъем ПЧ/гетеродина: SMA-J, 50 Ом (MS2830A, MA2806A, MA2808A)
Встроенный выход 1-го локального сигнала (MS2830A-044/045) для внешнего смесителя *1: Измерено при температуре от 18° до 28°C с уровнем локального сигнала +10 дБм |
Измерения сигналов с частотой до 325 ГГц (с гармоническим смесителем серии MA2740C/50C) |
Диапазон частот: 26,5 ГГц - 325 ГГц Разъем выхода 1-го локального сигнала: SMA-J, 50 Ом (номинальное значение) Выход локального сигнала: 5 ГГц - 10 ГГц Частота сигнала ПЧ: 1,875 ГГц |
Широкополосный понижающий конвертер (при использовании гармонического смесителя серии MA2740C/50C, встроенная функция РЧ выхода) |
Разъем выхода ПЧ: SMA-J, 50 Ом (номинальное значение) Частота выходного сигнала ПЧ: 1,875 ГГц Полоса пропускания выхода ПЧ: 1 ГГц (полоса 3 дБ, номинальное значение) Усиление: -10 дБ (номинальное значение) |
Опции | Описание |
MS2830A-001 | Rubidium Reference Oscillator |
MS2830A-037 | Rubidium Reference Oscillator |
MS2830A-005 | Analysis Bandwidth Extension to 31.25 MHz |
MS2830A-006 | Analysis Bandwidth 10 MHz |
MS2830A-009 | Bandwidth Extension to 31.25 MHz for Millimeter-wave (for MS2830A-045) |
MS2830A-077 | Analysis Bandwidth Extension to 62.5 MHz |
MS2830A-078 | Analysis Bandwidth Extension to 125 MHz |
MS2830A-008 | Preamplifier |
MS2830A-010 | Phase Noise Measurement Function |
MS2830A-011 | 2ndary HDD |
MS2830A-016 | Precompliance EMI Function |
MS2830A-017 | Noise Figure Measurement Function |
MS2830A-026 | BER Measurement Function |
MS2830A-067 | Microwave Preselector Bypass |
MS2830A-068 | Microwave Preamplifier |
MX269011A | W-CDMA/HSPA Downlink Measurement Software |
MX269012A | W-CDMA/HSPA Uplink Measurement Software |
MX269013A | GSM/EDGE Measurement Software |
MX269013A-001 | EDGE Evolution Measurement Software |
MX269015A | TD-SCDMA Measurement Software |
MX269017A | Vector Modulation Analysis Software |
MX269020A | LTE Downlink Measurement Software |
MX269020A-001 | LTE-Advanced FDD Downlink Measurement Software |
MX269021A | LTE Uplink Measurement Software |
MX269021A-001 | LTE-Advanced FDD Uplink Measurement Software |
MX269022A | LTE TDD Downlink Measurement Software |
MX269022A-001 | LTE-Advanced TDD Downlink Measurement Software |
MX269023A | LTE TDD Uplink Measurement Software |
MX269023A-001 | LTE-Advanced TDD Uplink Measurement Software |
MX269024A | CDMA2000 Forward Link Measurement Software |
MX269024A-001 | All Measure Function |
MX269026A | EV-DO Forward Link Measurement Software |
MX269026A-001 | All Measure Function |
MX269028A | WLAN (802.11) Measurement Software |
MX269028A-001 | 802.11ac (80 MHz) Measurement Software |
MX269030A | W-CDMA BS Measurement Software |
Модели | Описание |
MS2830A-044 | 26.5 GHz Signal Analyzer |
MS2830A-045 | 43 GHz Signal Analyzer |
MS2830A Microwave | Signal Analyzer |
