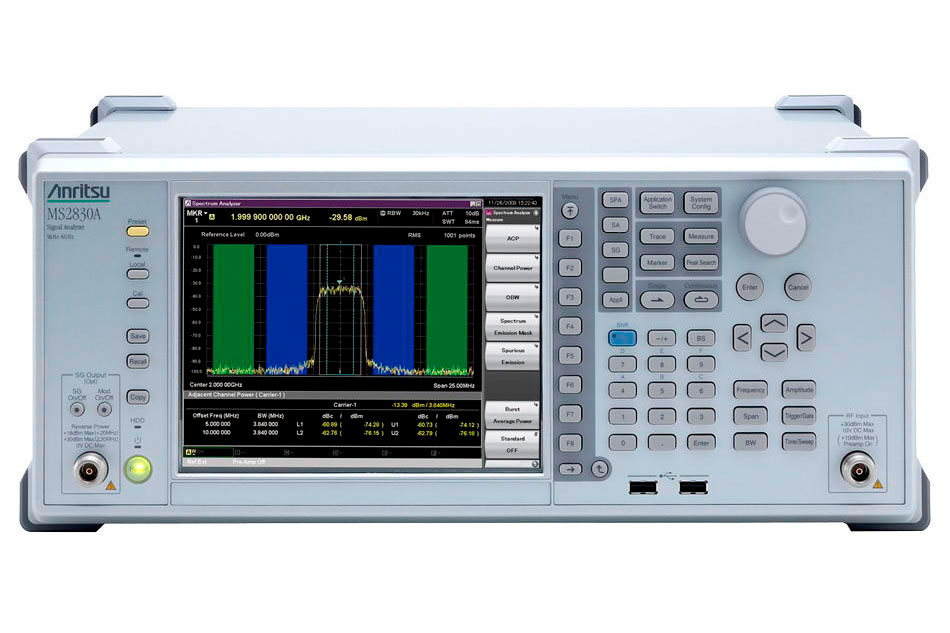

Уникальная функция записи и воспроизведения позволяет пользователям захватывать реальные сигналы в полевых условиях и затем воссоздавать их в лаборатории или на производственной линии. MS2830A обеспечивает производительность и скорость измерения тестового прибора высшего класса, при стоимости, соответствующей уровню средней ценовой категории.
Особенности:
- Лучший в классе динамический диапазон и суммарная точность уровня минимизируют погрешность измерения и максимально увеличивают производительность.
- Широкий выбор встроенных измерительных функций, включая мощность канала, занимаемую полосу частот, коэффициент утечки мощности по соседнему каналу (ACLR), паразитное излучение и многие другие.
- Опция низкого фазового шума MS2830A-066 значительно улучшает параметры фазового шума для сигналов ниже 3,6 ГГц, что обеспечивает отменные рабочие показатели для выполнения наиболее сложных задач тестирования утечки мощности по соседнему каналу при узкополосных измерениях и выполнения тестирования паразитного излучения.
- Опциональный широкополосный векторный анализ позволяет проводить измерения в режимах частота/время, фаза/время, спектрограмма и CCDF.
- Полный анализ векторной модуляции специализированных и стандартных сигналов беспроводной связи, включая стандарты LTE/LTE-Advanced, W-CDMA, GSM/EDGE, TD-SCDMA, CDMA2000, IEEE 802.11a/b/g/j/n/p, ZigBee, P25 Phase 1 & 2, DMR, NXDN и ITU-R Positive Train Control.
- Опциональный интегрированный генератор векторных сигналов создает незатухающие колебания и модулированные сигналы I/Q для обеспечения тестирования передатчика и приемника.
- Опция анализатора аудио сигналов позволяет проводить полное тестирование передатчика и приемника аналогового радиовещания, без применения специализированных приборов.
- Опция функции измерения коэффициента шума MS2830A-017 и опция предусилителя MS2830A-008 обеспечивают точные измерения уровня шума.
Свойства
-
Скорость измерения соответствует параметрам анализаторов спектра высшего класса
-
Суммарная погрешность уровня ±0,3 дБ (типовое значение)
-
Лучший в своем классе динамический диапазон
-
Анализатор спектра с возможностями генератора векторных сигналов, генератора аналоговых сигналов, анализатора аудио сигналов и анализатора модуляции (опции)
-
Возможность анализа модуляции LTE/LTE-Advanced, WLAN IEEE802.11a/b/g/j/n/p/ac и ЧМ/ФМ/АМ (опции)
-
Измерение коэффициента шума, частоты ошибок по битам (BER) и характеристик передачи (опции)
-
Продукт с превосходными экологическими показателями, с низким минимальным значением потребления энергии 110 ВА.
Технологии
-
Bluetooth
-
WLAN
-
WCDMA/HSPA/HSPA evolution
-
TD-SCDMA
Общие характеристики
|
Диапазон частот |
MS2830A-040: 9 кГц до 3,6 ГГц |
|---|---|
|
Суммарная погрешность уровня |
±0,3 дБ (типовое значение) (включая девиацию при переключении аттенюатора и частотные характеристики) |
|
Динамический диапазон |
168 дБм* 1 Интермодуляционное искажение третьего порядка (TOI* 2 ): +15 дБм Средний уровень шума (DANL* 3 ): -153 дБм/Гц |
|
Коэффициент утечки мощности по соседнему каналу (ACLR) |
-78 дБн (W-CDMA: с активированной функцией шумоподавления) |
|
Однополосный фазовый шум |
-109 дБн/Гц (при 500 МГц, отстройка 1 кГц, с MS2830A-066) -118 дБн/Гц (при 500 МГц, отстройка 10 кГц, с MS2830A-066) -133 дБн/Гц (при 500 МГц, отстройка 100 кГц, с MS2830A-066) -122 дБн/Гц (при 220 МГц, отстройка 25 кГц, с MS2830A-066) Важно для измерения паразитных сигналов, фазового шума и при узкополосной передаче |
*1: Составляет разницу между TOI и DANL
*2: TOI (точка пересечения 3-го порядка)
*3: DANL (отображаемый средний уровень шума)
Функция анализатора сигналов
|
Анализируемая полоса частот |
10; 31,25; 62,5 *4 ; 125 *4 МГц |
|
*4: Прием зеркального сигнала при установке полосы частот больше чем 31,25 МГц. |
|
Генератор векторных сигналов (MS2830A-020/021)
|
Диапазон частот |
MS2830A-020: 250 кГц - 3,6 ГГц MS2830A-021: 250 кГц - 6 ГГц |
|---|---|
|
Генератор колебаний произвольной формы |
Ширина полосы частот для РЧ модуляции: 120 МГц (встроенный генератор модулирующих сигналов) Внутренний опорный генератор тактовых импульсов: 20 кГц - 160 МГц |
|
Точность уровня |
±0,5 дБ (типовое значение) |
|
Память большой емкости |
256 МБ = 64 Мвыб/канал 1 ГБ= 256 Мвыб/канал (MS2830A-027) Внутренний генератор аддитивного белого гауссового шума (AWGN) (MS2830A-028) |
Генератор аналоговых сигналов (MS2830A-088)
|
Диапазон частот |
100 кГц - 3 ГГц |
|---|
Функция измерения частоты ошибок по битам (BER) (MS2830A-026)
|
Входная скорость передачи данных |
100 бит/с до 10 Мбит/с |
|---|---|
|
Уровень входного сигнала |
TTL 3,3 В |
| Модели | Описание |
| MS2830A | Signal Analyzer |
| MS2830A-040 | 3.6GHz Signal Analyzer |
| MS2830A-041 | 6GHz Signal Analyzer |
| MS2830A-043 | 13.5GHz Signal Analyzer |
| Опции | Описание |
| MS2830A-001 | RUBIDIUM REFERENCE OSCILLATOR |
| MS2830A-002 | High Stability Reference Oscillator |
| MS2830A-005 | Analysis Bandwidth Extension to 31.25MHz |
| MS2830A-006 | Analysis Bandwidth 10MHz |
| MS2830A-009 | Bandwidth Extension to 31.25MHz for Millimeter-wave |
| MS2830A-010 | Phase Noise Measurement Function |
| MS2830A-011 | 2ndary HDD |
| MS2830A-016 | Precompliance EMI Function |
| MS2830A-017 | Noise Figure Measurement Function |
| MS2830A-018 | Audio Analyzer |
| MS2830A-020 | 3.6GHz Vector Signal Generator |
| MS2830A-021 | 6GHz Vector Signal Generator |
| MS2830A-022 | Low Power Extension for Vector Signal Generator |
| MS2830A-026 | BER Measurement Function |
| MS2830A-027 | ARB Memory Upgrade 256 MSa for Vector Signal Generator |
| MS2830A-028 | AWGN |
| MS2830A-029 | Analog Function Extension for Vector Signal Generator |
| MS2830A-037 | RUBIDIUM REFERENCE OSCILLATOR |
| MS2830A-052 | Internal Signal Generator Control Function |
| MS2830A-066 | Low Phase Noise Performance |
| MS2830A-067 | Microwave Preselector Bypass |
| MS2830A-068 | Microwave Preamplifier |
| MS2830A-077 | Analysis Bandwidth Extension to 62.5MHz |
| MS2830A-078 | Analysis Bandwidth Extension to 125MHz |
| MS2830A-081 | Connecting parts (for two-handle frame) |
| MS2830A-088 | 3.6GHz Analog Signal Generator |
| MS2830A-352 | Internal Signal Generator Control Function User-Installable |
| MX269011A | W-CDMA/HSPA Downlink Measurement Software |
| MX269012A | W-CDMA/HSPA Uplink Measurement Software |
| MX269013A | GSM/EDGE Measurement Software |
| MX269013A-001 | EDGE Evolution Measurement Software |
| MX269015A | TD-SCDMA Measurement Software |
| MX269017A | Vector Modulation Analysis Software |
| MX269017A-071 | Single Carrier Block Transmission Analysis |
| MX269017A-072 | Single Carrier Block Transmission Carrier Select Filter |
| MX269018A | Analog Measurement Software |
| MX269020A | LTE Downlink Measurement Software |
| MX269020A-001 | LTE-Advanced FDD Downlink Measurement Software |
| MX269021A | LTE Uplink Measurement Software |
| MX269021A-001 | LTE-Advanced FDD Uplink Measurement Software |
| MX269022A | LTE TDD Downlink Measurement Software |
| MX269022A-001 | LTE-Advanced TDD Downlink Measurement Software |
| MX269023A | LTE TDD Uplink Measurement Software |
| MX269023A-001 | LTE-Advanced TDD Uplink Measurement Software |
| MX269024A | CDMA2000 Forward Link Measurement Software |
| MX269024A-001 | All Measure Function |
| MX269026A | EV-DO Forward Link Measurement Software |
| MX269026A-001 | All Measure Function |
| MX269028A | WLAN (802.11) Measurement Software |
| MX269028A-001 | 802.11ac(80MHz) Measurement Software |
| MX269030A | W-CDMA BS Measurement Software |
| Z1345A | Installation Kit |
