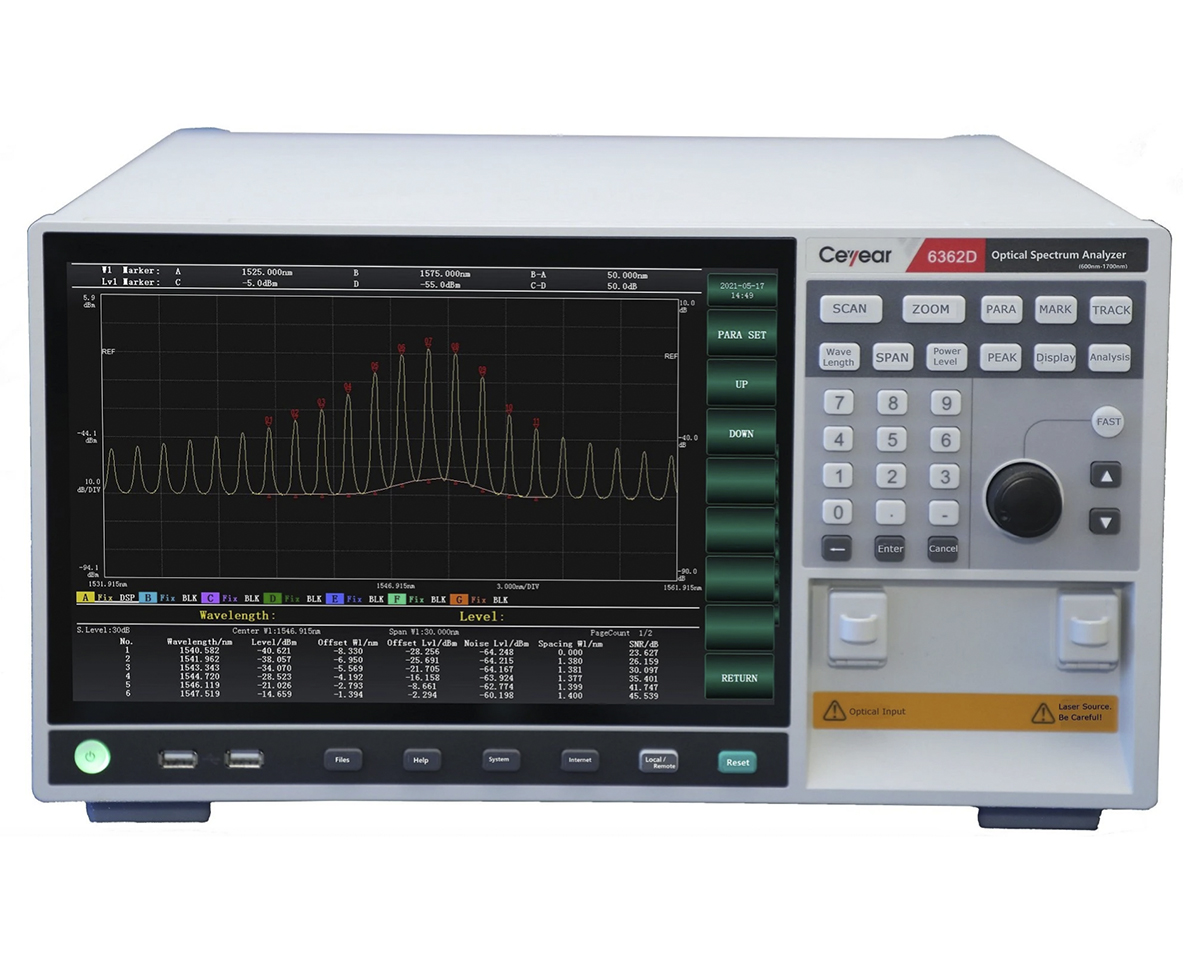

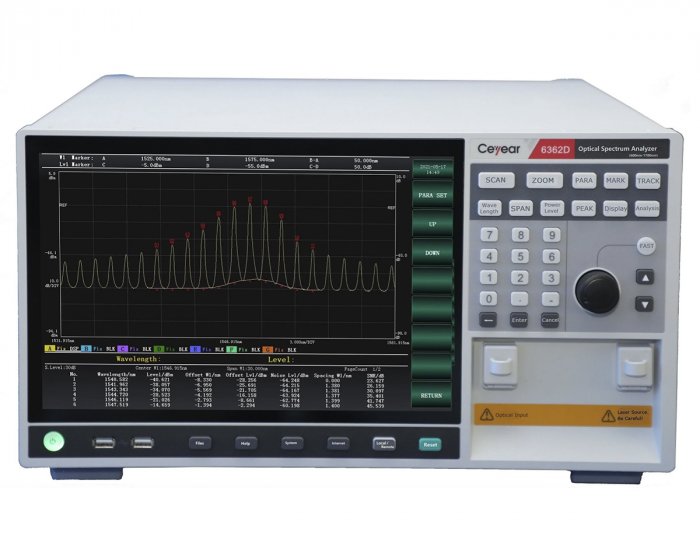

Анализатор спектра оптический Ceyear 6362D с длиной волны от 600 до 1700 нм
Подробнее
Описание
Ceyear 6362D — это высокоскоростной, высокопроизводительный оптический анализатор спектра с высоким разрешением и большой динамикой. Он идеально подходит для тестирования оптических систем с длиной волны от 600 до 1700 нм, таких как DWDM и оптические усилители. Ceyear 6362D также можно использовать для тестирования оптических активных и пассивных устройств, таких как светодиоды, FP -LD, DFB-LD, оптические приемопередатчики, оптические волокна, волоконные решетки и другие оптические устройства.
Особенности:
- Диапазон измеряемых длин волн 600 - 1700 нм
- Разрешение по длине волны 20 пм
- Динамический диапазон до 76 дБ
- Чувствительность -90 дБм
- Встроенный калибровочный источник
- Функции анализа спектра
- Сенсорный экран 12,1 дюйма.
Применение:
- Измерение спектральных характеристик ИОС (интегрально-оптических схем)
- Измерение спектральных характеристик FP-LD
- Измерение спектральных характеристик DFB-LD
- Измерение спектральных характеристик передатчиков
- Измерение спектральных характеристик оптоэлектронных систем.
Характеристики
| Анализатор спектра оптический | Ceyear 6362D | |
| Применяемое волокно | SM (9/125), GI (50/125, 62,5/125), с большим диаметром сердцевины (до 200 мкм) | |
| Диапазон измерения длины волны | 600...1700 нм | |
| Диапазон развертки по длине волны | 0,2...1100 нм (полный диапазон), 0 нм | |
| Точность измерения длины волны |
± 0,02 нм (1520...1620 нм) ± 0,04 нм (1450...1520 нм) ± 0,1 нм (весь диапазон) |
|
| Линейность измерения длины волны | ± 0,01 нм (1520...1580 нм) | |
| Воспроизводимость измерения длины волны | ± 0,005 нм | |
| Число точек в спектрограмме | 101...50001, AUTO | |
| Установка разрешения | 0,02, 0,05, 0,1, 0,2, 0,5, 1,0, 2,0 нм | |
| Точность установки разрешения | ± 5% (1450...1620 нм, при разрешении ≥0,1 нм, коррекция разрешения ON, номер интервала AUTO) | |
| Минимальный интервал разрешения | 0,001 нм | |
| Чувствительность по уровню входной мощности излучения |
-90 дБм (1300...1620 нм) -85 дБм (1000...1300 нм) -60 дБм (600...1000 нм, чувствительность - HIGH3) |
|
| Уровень чувствительности | NORMAL, MID, HIGH1, HIGH2 и HIGH3 | |
| Режим большого динамического диапазона | SWITCH (Чувствительность: MID, HIGH1-3) | |
| Погрешность измерения мощности излучения | ± 0,4 дБ (1310/1550 нм, при мощности -20 дБм, чувствительность: МID) | |
| Линейность шкалы измерения мощности | ± 0,05 дБ (при входной мощности от -50 до +10 дБм) | |
|
Изменение чувствительности от длины волны |
± 0,1 дБ (от 1520 до 1580 нм), ± 0,2 дБ (от 1450 до 1520 нм, от 1580 до 1620 нм) |
|
| Максимальная входная мощность | +20 дБм (на один канал, весь диапазон) | |
|
Максимальная безопасная входная мощность |
+25 дБм (полная входная мощность) | |
|
Чувствительность к поляризации излучения |
± 0,05 дБ (1550 нм); ± 0,08 дБ (1310 нм) | |
| Время развертки по длинам волн | NORM_AUTO: 0.2 с, NORMAL: 1 с, МID: 2 с, HIGH1: 5 с, HIGH2: 20 с, HIGH3: 75 с | |
| Динамический диапазон | Разрешение 0,02 нм |
60 дБ (пик±0,2 нм) 46 дБ (пик ±0,1 нм) |
| Разрешение 0,05 нм |
73 дБ (пик±1,0 нм) 63 дБ (пик±0,4 нм) 52 дБ (пик±0,2 нм) |
|
| Разрешение 0,1 нм |
60 дБ (пик±0,4 нм) 46 дБ (пик±0,2 нм) |
|
|
Уровень обратного отражения от входного разъема |
типичный -35 дБ (с разъемом APC) | |
| Хранение результатов | 128 ГБ | |
| Анализ данных |
определение ширины спектральных полос; тестирование оптических устройств - лазерные диоды, оптические лазеры, оптические усилители, оптические трансиверы; тестирование пассивных оптических устройств: фильтры / FBG / AWG / WSS / ROADM / оптические волокна; тестирование оборудования DWDM, CWDM; спектральный анализ EDFA усилителей; спектральный анализ оптических фильтров, спектральный анализ DFB-LD анализ источников излучения; спектральный анализ FP-LD источников излучения, спектральный анализ LED источников излучения; анализ мощности излучения. |
|
| Оптические разъемы |
Оптический вход: Оптический выход встроенного источника излучения |
|
| Встроенный калибровочный источник | Стандартный DFB C-band источник | |

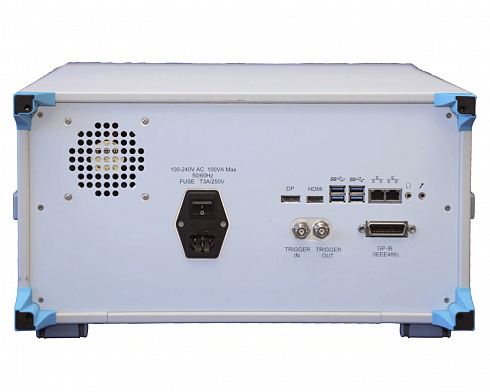

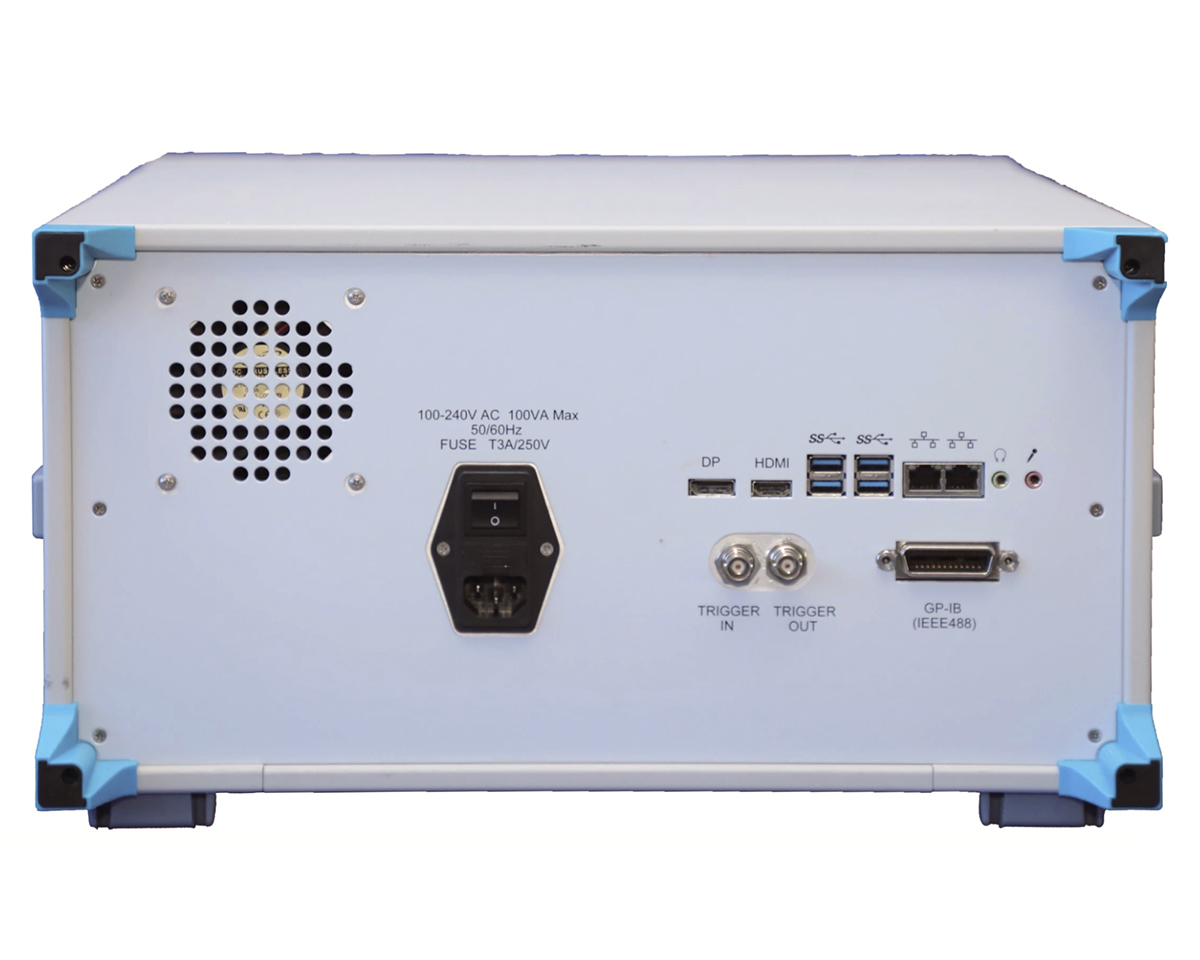

| Внешние устройства |
GP-IB; RS-232C; Etheгnet; USB; VGA. |
|
| Дисплей | 12,1 дюйма сенсорный | |
| Размеры | 426х221х450 мм | |
| Вес | 19,0 кг | |
| Электропитание | 100 - 240 В, 50/60 Гц | |
| Условия эксплуатации и хранения |
Идеальная температура для измерений: от +18 до +28 °С Рабочая температура: от 0 до +40 °С Влажность не более 80% |
|
Описание
Модели
| Модели | Описание |
| 6362D | Анализатор оптического спектра (600–1700 нм) |
