Анализатор спектра 4041 имеет компактную портативную коробчатую конструкцию, преимуществами которой являются небольшой размер, малый вес, низкое энергопотребление и удобство переноски. В этом изделии применены интегрированная технология проектирования миниатюризации широкополосного приемника миллиметрового диапазона, технология полной фазовой синхронизации на основе широкополосного ГУН, полностью цифровая технология проектирования промежуточных частот и технология проектирования многослойных печатных плат СВЧ, что позволяет реализовать высокие показатели производительности и обеспечить экономичность продукта.
Серия анализаторов спектра 4041 в настоящее время состоит из четырех типов продуктов. Диапазон измерения частоты охватывает 9 кГц~20 ГГц, 9 кГц~26,5 ГГц, 9 кГц~32 ГГц и 9 кГц~44 ГГц соответственно. Полный спектр продукта оснащен предусилителем, поэтому он имеет очень высокую чувствительность приема на любой частоте. Кроме того, благодаря 12,1-дюймовому ЖК-дисплею высокой яркости и встроенному дизайну емкостного сенсорного экрана, большим кнопкам и сочетанию виртуальных кнопок удобство работы повышается. Для своих рабочих показателей он имеет отличный средний уровень шума и показатель фазового шума, а также высокую скорость сканирования. Для функции измерения он имеет дополнительные режимы, включая сканер каналов анализатора помех, анализатор AM/FM/PM и измеритель мощности. а также множество функций измерения, включая мощность канала, занимаемую полосу пропускания, мощность соседнего канала, демодуляцию звука, маску излучения и отношение несущей к шуму. Этот продукт может использоваться для тестирования и обслуживания авиационной, космической, беспроводной связи и радиолокационных сигналов и устройств, а также может использоваться для исследований, разработки и производства электронных продуктов и учебных экспериментов научно-исследовательских институтов.
Функции и особенности:

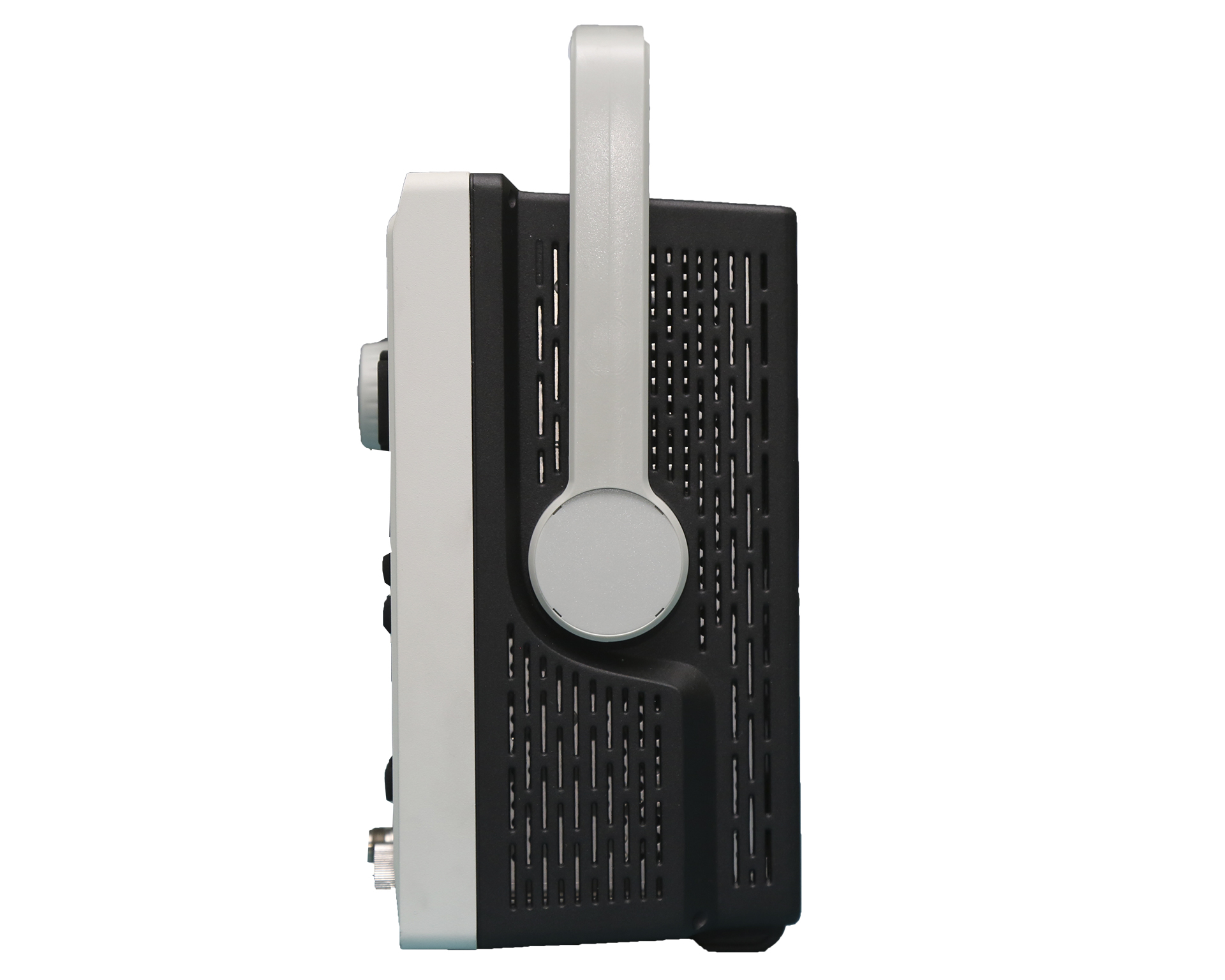

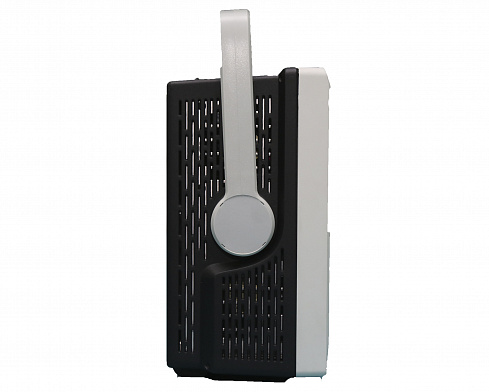

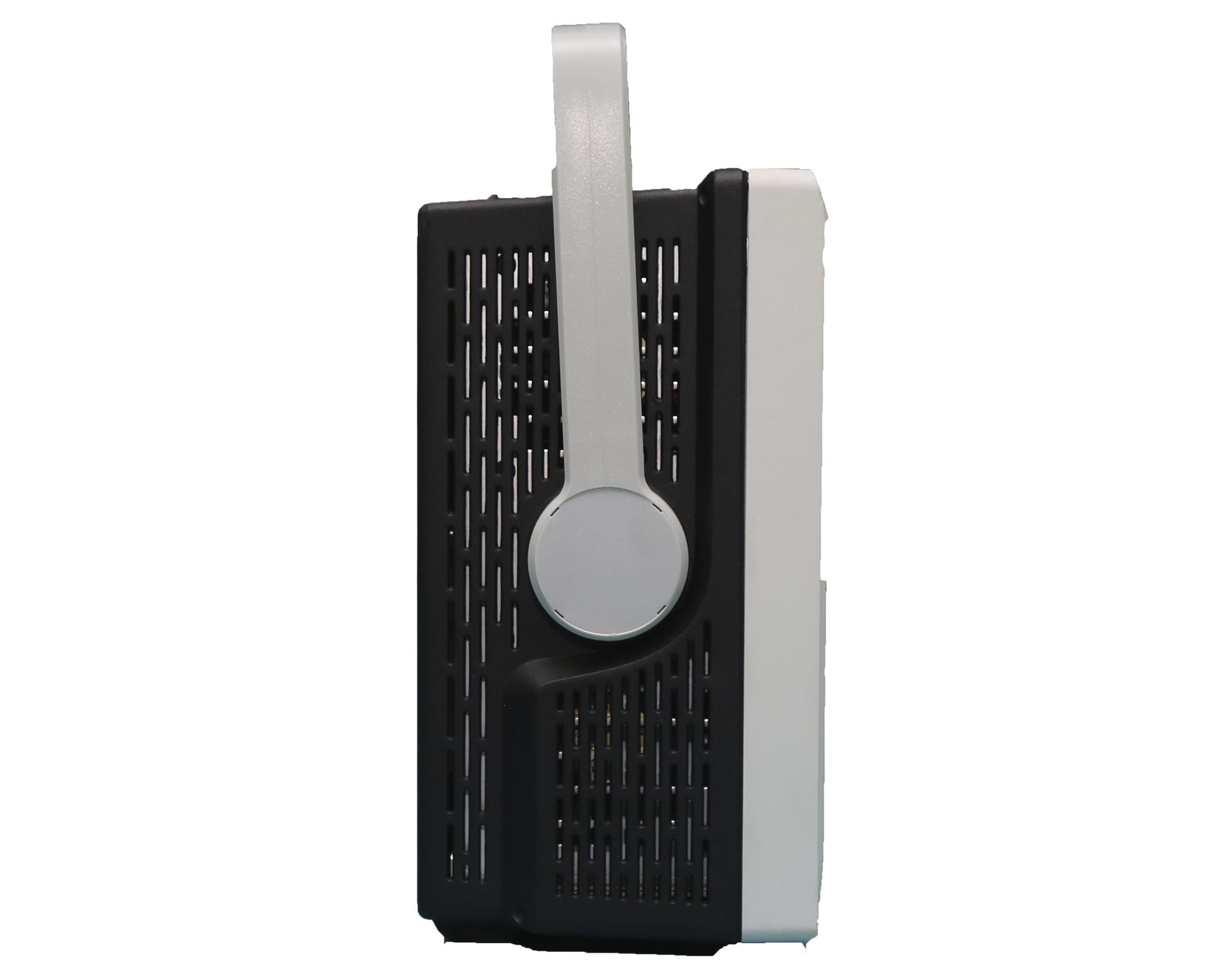

- Портативный кейс, отличающийся тонкой толщиной и малым весом, который удобно размещать и носить с собой.
- Широкий диапазон частот, охватывающий 9 кГц ~ 20 ГГц/26,5 ГГц/32 ГГц/44 ГГц; с полнодиапазонным предварительным усилителем в стандартной комплектации
- Низкий отображаемый средний уровень шума: -163 дБм при 1 Гц RBW (типичное значение)
- Отличные характеристики фазового шума: -106 дБн/Гц при смещении частоты 100 кГц при несущей 1 ГГц
- Полоса пропускания: 1 Гц ~ 10 МГц
- Чрезвычайно высокая скорость развертки: для диапазона 1 ГГц самое короткое время развертки <20 мс
- Различные функции измерения, такие как мощность канала, занимаемая полоса пропускания, мощность соседнего канала, демодуляция звука, отношение несущей к шуму и маска излучения
- Множество вариантов тестовых функций: анализ помех (график спектрограммы, RSSI), аналоговый анализатор AM/FM/PM, сканер каналов, высокоточный измеритель мощности и т. д.

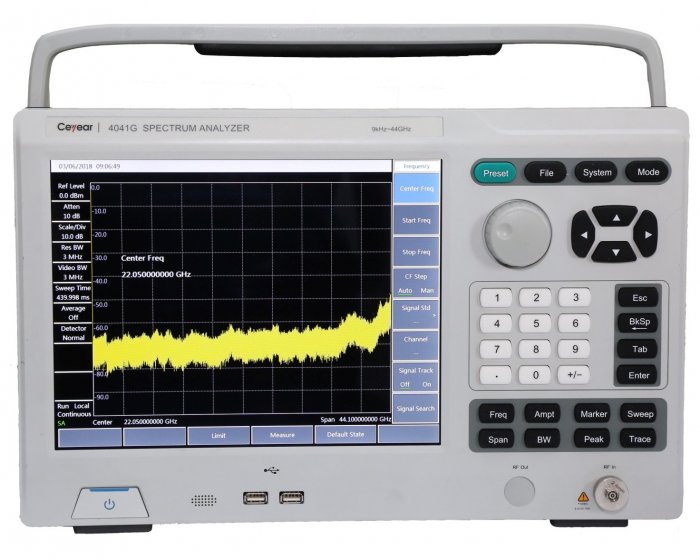

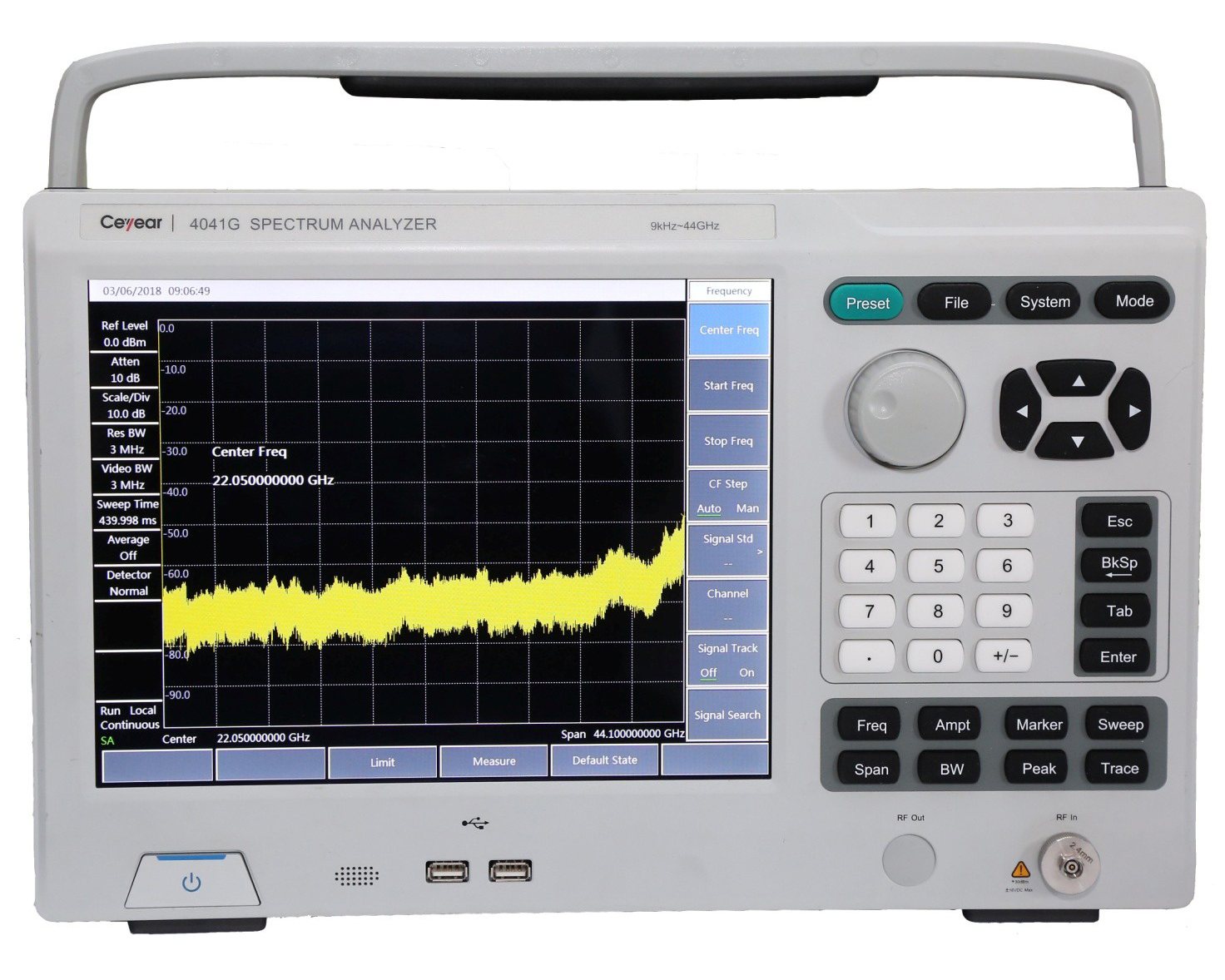

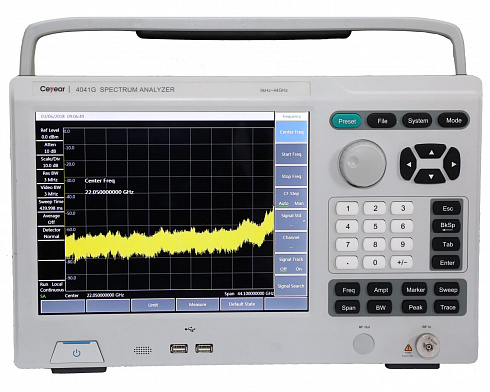

- Прост в эксплуатации, оснащен 12,1-дюймовым ЖК-экраном высокой яркости с крупным шрифтом и свободным расположением кнопок, а также поддерживает работу с емкостным сенсорным экраном и перетаскивание курсора на сенсорном экране.
- Хорошие индикаторы однополосного фазового шума
- Поскольку применяется технология синтеза частоты с многоконтурной фазовой автоподстройкой частоты, вся полоса частот имеет хорошие показатели фазового шума.
| Model | 4041D/E/F/G |
| Frequency range | 4041D: 9kHz~20GHz |
| 4041E: 9kHz~26.5GHz | |
| 4041F: 9kHz~32GHz | |
| 4041G: 9kHz~44GHz | |
| Tuning resolution: 1 Hz | |
| Frequency reference | Nominal frequency: 10MHz |
| Frequency reference error: ± (Last calibration date × aging rate + temperature stability + calibration accuracy) | |
| Aging rate: ±5´10-7/year | |
| Temperature stability: ±1´10-7 (0°C - 50°C, relative to 25±5°C) | |
| Initial calibration accuracy: ±3´10-7 | |
| Note: The default time elapsed since the last calibration date is one year. | |
| Frequency readout accuracy | Frequency readout accuracy = ± (frequency reading × frequency reference error +2% × sweep width +10% × resolution bandwidth) |
| Frequency span | Range: 100Hz～upper frequency limit of corresponding model or 0Hz |
| Accuracy: ±2.0% | |
| Sweep time | Range: 10μs~600s (zero span); |
| Accuracy: ±2.00% (zero span) | |
| Resolution bandwidth | Range: 1Hz~10MHz (step by 1-3) |
| Accuracy (3.0dB): ±10% (1kHz-3MHz); ±20% (10MHz) | |
| Resolution bandwidth change to uncertainty | ±1.20dB 1Hz~10MHz (take 100kHz RBW as a reference) |
| Video bandwidth | 1Hz~10MHz (1-3 times step) |
| Detection mode | Normal, Peak, Neg Peak, Sample, Average, RMS |
| Single-sideband phase noise (Carrier wave 1GHz, 20℃~30℃) | ≤-102dBc/Hz@10kHz frequency offset |
| ≤-106dBc/Hz@100kHz frequency offset | |
| ≤-111dBc/Hz@1MHz frequency offset | |
| ≤-123dBc/Hz@10MHz frequency offset | |
| Average noise level display (50Ω load at the input end, 0dB input attenuation, average detector mode, logarithmic Video Type, RBW normalization to 1Hz, 20-30°C) | Preamplifier off |
| ≤-138dBm (10MHz~20GHz) ≤-135dBm (20GHz~32GHz) | |
| ≤-127dBm (32GHz~40GHz) ≤-120dBm (40GHz~44GHz) | |
| Preamplifier on | |
| ≤-157dBm (10MHz~20GHz) ≤-154dBm (20GHz~32GHz) | |
| ≤-148dBm (32GHz~40GHz) ≤-140dBm (40GHz~44GHz) | |
| Residual response (RF input match, 0dB attenuation) | (Exceptional frequency: 3200MHz) |
| Preamplifier off | |
| ≤-90 dBm (10MHz~13GHz) ≤-85 dBm (13GHz~20GHz) | |
| ≤-80 dBm (20GHz~44GHz) | |
| Preamplifier on | |
| ≤-100 dBm (10MHz~32GHz) ≤-95 dBm (32GHz~44GHz) | |
| Second harmonic distortion | <-60dBc (0dB attenuation, -30dBm input signal) |
| 1dB gain compression (Double-tone test, 10MHz signal spacing) | ≥-2dBm 50MHz~4GHz |
| ≥-3dBm 4GHz~13GHz | |
| ≥-3dBm 13GHz~44GHz | |
| 3-order intermodulation distortion (-25dBm double-tone signal, 100kHz spacing, 0dB attenuation, pre-amplifier off) | ≥+7dBm 50MHz~4GHz |
| ≥+6dBm 4GHz~13GHz | |
| ≥+6dBm 13GHz~44GHz | |
| Total level uncertainty (frequency range 10MHz~40GHz, input signal -10~-50dBm, all settings are auto couple, 20°C ~30°C) | ±1.80dB（10MHz~13GHz） |
| ±2.30dB（10MHz～40GHz） | |
| Input attenuator | Scope of attenuation 0dB~50dB, 10dB step |
| Conversion uncertainty: ±1.20dB | |
| Maximum safe input level | +30dBm, typical value (≥10dB attenuation) |
| +23dBm, typical value (<10dB attenuation) | |
| +13dBm, typical value (preamplifier ON) | |
| Reference level | Range: Logarithmic scale -120dBm~+30dBm, 1dB step |
| Linear scale: 22.36μV~7.07V, 0.1% step | |
| Conversion error: ±1.20dB (reference level 0dBm ~-60dBm) | |
| Displayed scale | Logarithmic scale: 0.1dB~10dB per scale, minimum 0.1dB step, 10-scale display |
| Linear scale: 10-scale display | |
| Calibration unit: V, A, W, dBm, dBW, dBV, dBmV, dBuV, dBA, dBmA, dBuA | |
| Scale fidelity | ±1.00 dB |
| Size | 430mm(width) × 270mm (height) × 180mm (depth) (excluding the handle and foot) |
| 430mm(width) × 360mm (height) × 180mm (depth) (including the handle and foot) | |
| Weight | ≤12 kg |
| Power supply | AC 220/240V; 50/60Hz |
| Power consumption | <60W (working state) |
| Operating temperature | 0℃~+50℃ |
| Storage temperature | -40℃～+70℃ |
| Electromagnetic compatibility | Conforms to GJB3947A-2009 3.9.1 Requirements |
| Test port | 4041D/E: Type-N (f) |
| 4041F/G: 2.4 mm (m) | |

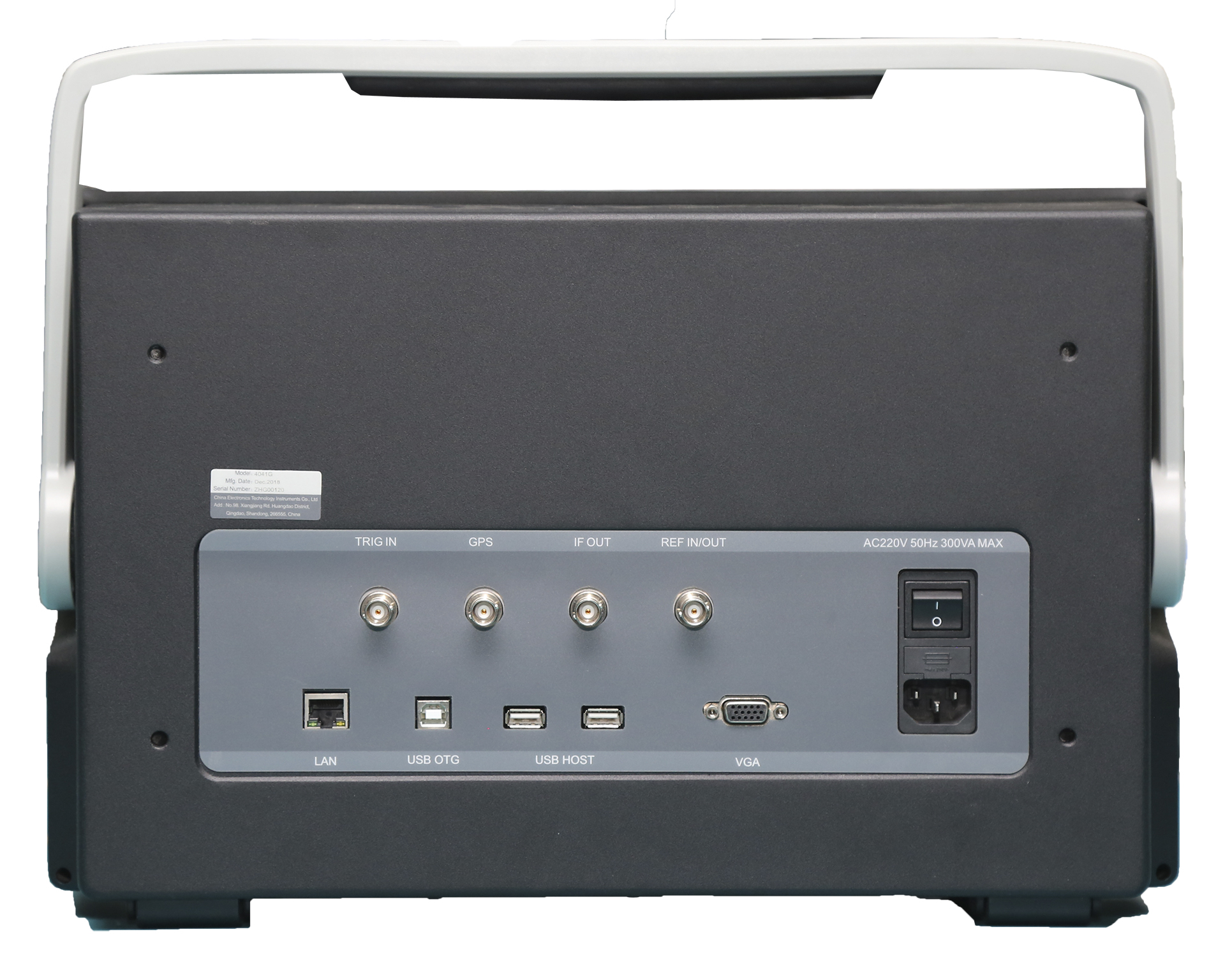

| Auxiliary test interface | 10 MHz reference input/output: BNC female connector |
| External trigger input: BNC female connector | |
| Intermediate frequency output: BNC female connector | |
| GPS antenna input: BNC female connector | |
| Other interfaces | LAN, USB, VGA output |
| Опции | Описание |
| 4041-001 | English version of the option |
| 4041-002 | User Manual (Chinese version) |
| 4041-003 | User Manual (English version) |
| 4041-004 | Programming Manual (Chinese version) |
| 4041-005 | Programming Manual (English version) |
| 4041-006 | Purple Cat5e Cable |
| 4041-007 | GPS antenna |
| 4041-008 | Function option of the USB power meter |
| 4041-009 | 87230 USB continuous wave power probe |
| 4041-009 | 87231 USB continuous wave power probe |
| 4041-011 | 87232 USB continuous wave power probe |
| 4041-012 | 87233 USB continuous wave power probe |
| 4041-013 | Interference Analyzer Option |
| 4041-014 | AM/FM/PM Analyzer Option |
| 4041-015 | Channel Scanner Option |
| 4041-016 | List Sweep Option |
| 4041-017 | Field strength Option |
| 4041-018 | Zero Span IF Output |
| 4041-019 | 89101A antenna |
| 4041-020 | 89101B antenna |
| 4041-021 | 89101C antenna |
| 4041-022 | 89101D antenna |
| 4041-023 | 89401 antenna amplifier |
| 4041-024 | 89901 antenna |
| 4041-025 | 89902 antenna |
| Модели | Описание |
| 4041D | Spectrum analyzer, 9kHz-20GHz |
| 4041E | Spectrum analyzer, 9kHz-26,5GHz |
| 4041F | Spectrum analyzer, 9kHz-32GHz |
| 4041G | Spectrum analyzer, 9kHz-44GHz |
