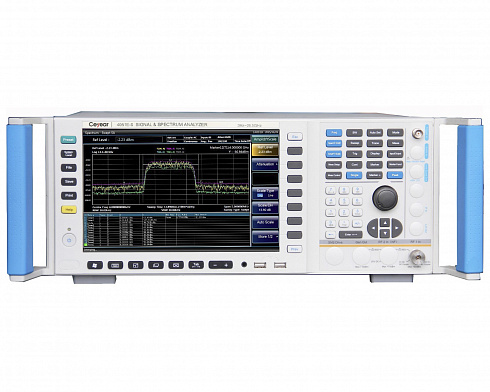

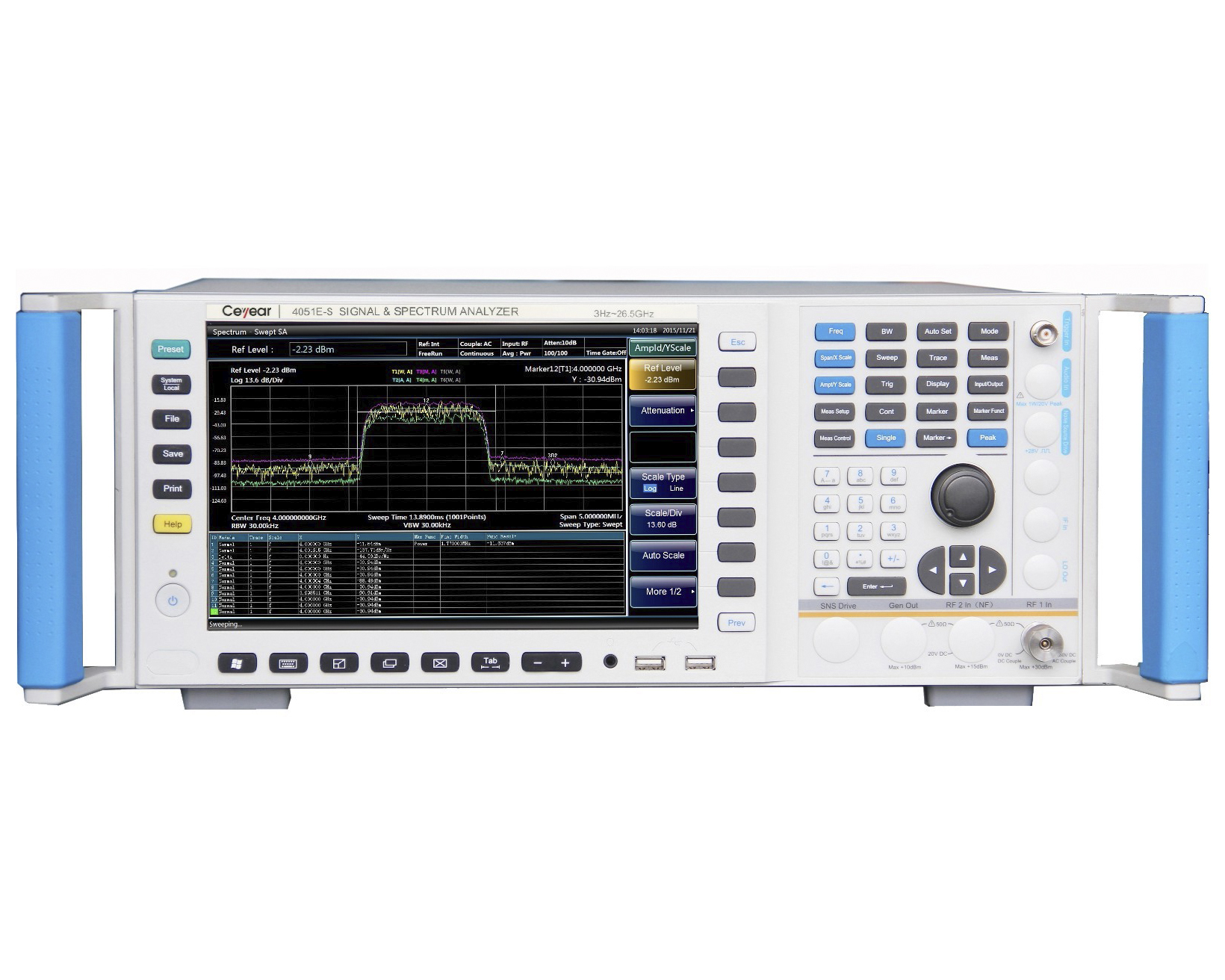

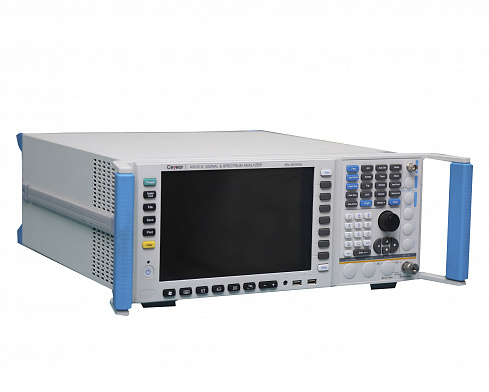

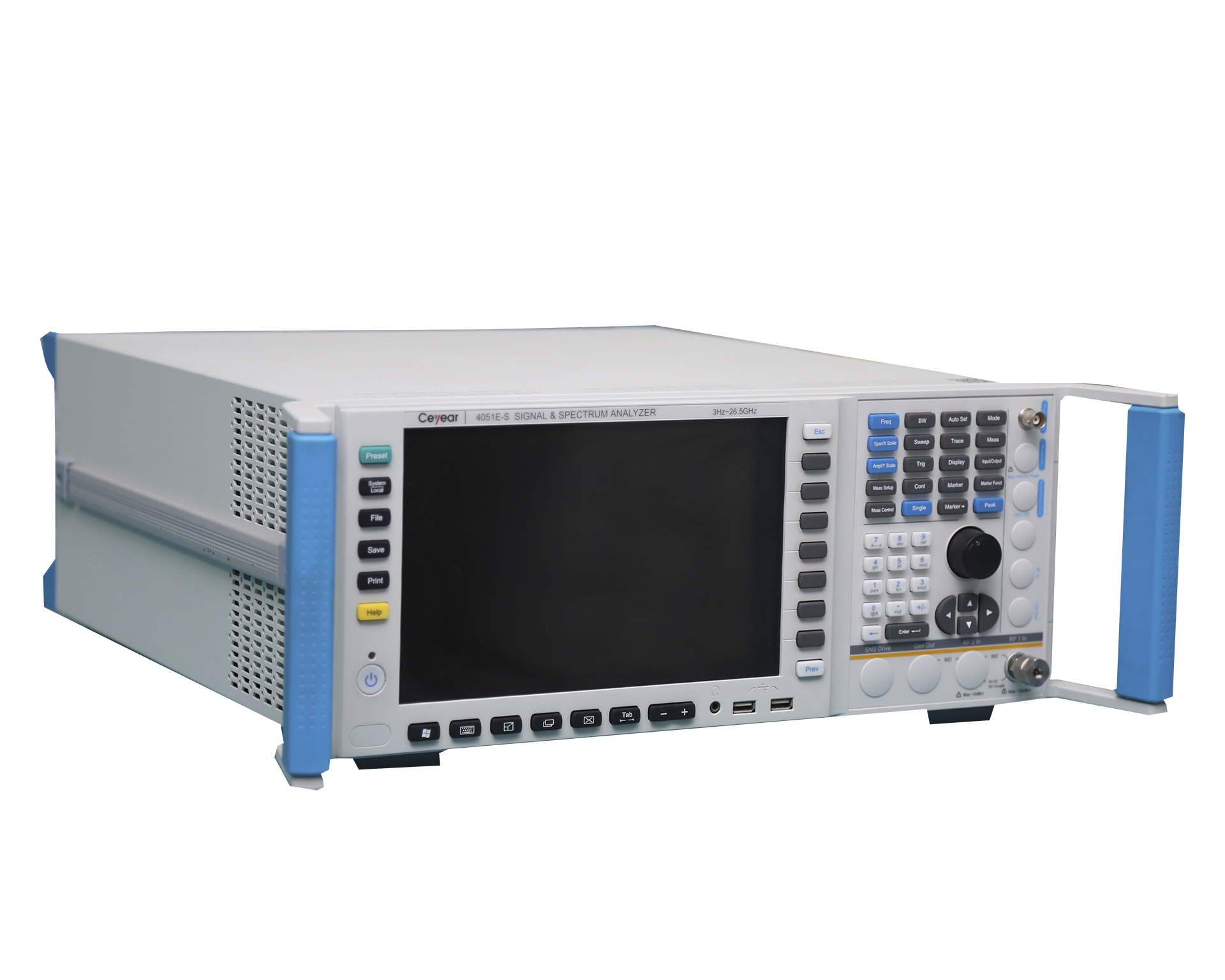

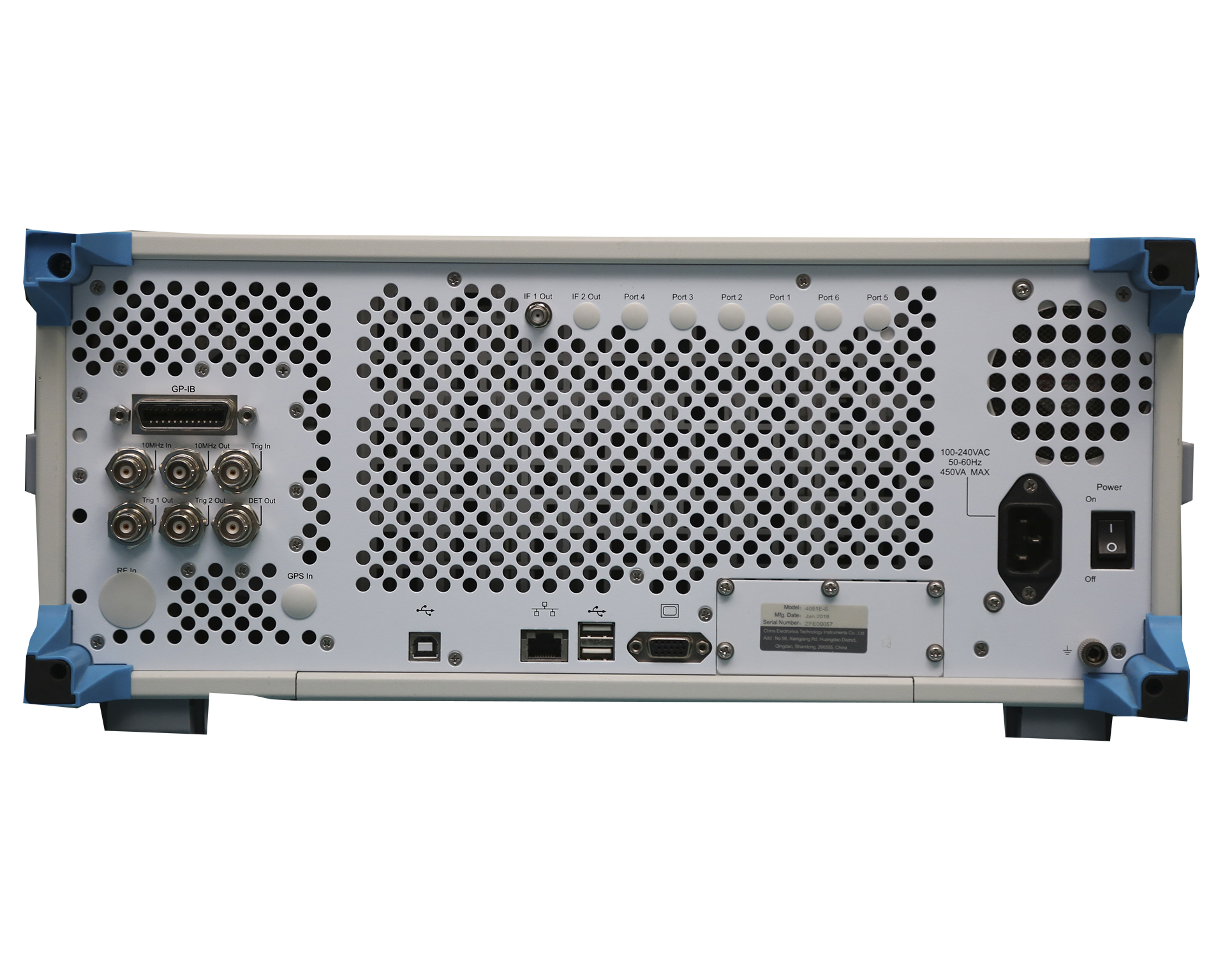

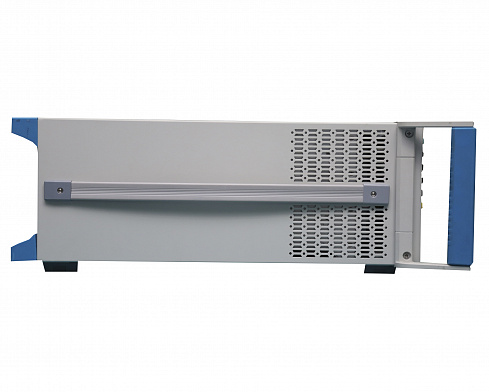

Анализаторы спектра Ceyear серии 4051-S: 4051A/B/C/D/E–S с диапазоном частот от 3 Гц до 26,5 ГГц
Подробнее
Описание
Анализаторы сигналов/спектра серии 4051-S поддерживают несравненные услуги по измерению спектра с высоким соотношением цены и качества. Анализаторы обладают превосходным динамическим диапазоном, фазовым шумом, точностью амплитуды и скоростью измерения и могут выполнять в общей сложности десять измерительных функций, включая высокопроизводительный спектральный анализ, стандартные модули измерения мощности, соответствующие соответствующим критериям, и т. д. Возможности анализаторов могут быть значительно расширены. Доступны несколько практических опций, таких как предусилитель, измерение фазового шума, случайный выход ПЧ и т. д. Серия 4051-S может широко применяться для испытаний сигналов и приборов, относящихся к аэрокосмической области, связи, ЭМС, радиолокационному обнаружению, навигации и т. д.
Функции и особенности:
- Частотный диапазон до 26,5 ГГц
- Отличные характеристики измерения и приема
- Возможность общего спектрального анализа
- Практические варианты функций
- Удобные эксплуатационные характеристики
Характеристики
| Frequency Range | DC coupled AC coupled |
| 4051A-S 3Hz～4GHz 10MHz～4GHz | |
| 4051B-S 3Hz～9GHz 10MHz～9GHz | |
| 4051C-S 3Hz～13.2GHz 10MHz～13.2GHz | |
| 4051D-S 3Hz～18GHz 10MHz～18GHz | |
| 4051E-S 3Hz～26.5GHz 10MHz～26.5GHz | |
| 10MHz Precision Frequency Reference | Frequency accuracy: ±（last calibration time × aging rate＋temp stability＋calibration accuracy） |
| Aging rate: ± 1´10-7/Y | |
| Temperature stability: ± 1´10-8（20°C ~ 30°C）± 5´10-8（0°C ~ 50°C） | |
| Calibration accuracy: ± 4´10-8 | |
| Frequency Readout Accuracy | ±（Frequency readout × frequency reference accuracy＋0.1% span ＋5% resolution bandwidth＋2Hz＋0.5 horizontal resolution *） |
| *：Horizontal resolution = span /（sweep points-1） | |
| Frequency Counting Accuracy | ±（Frequency readout × frequency reference accuracy＋0.1Hz） |
| Span | Range：0Hz（zero span），10Hz～the max. frequency range of this model |
| Accuracy: ±（0.1%×span＋span /（sweep points-1）） | |
| Sweep Time Range | span≥10Hz： 1ms～6000s |
| span =0Hz： 1us～6000s | |
| Resolution Bandwidth | Range: 1Hz～3MHz (1, 2, 3, 5 steps) 4, 5, 6, 8, 10, 20MHz |
| Conversion uncertainty: 0.3dB 1Hz～10MHz | |
| 1.0dB 20MHz | |
| Video Bandwidth | 1Hz～3MHz (1, 2, 3, 5 steps) 4, 5, 6, 8, 10, 20MHz (nominal ) |
| Trigger Source | Free, Line, Video, External Level (front panel), External Level (rear panel), Burst RF, Timer |
| Trace Detector | Normal, Positive Peak, Negative Peak, Sample, Video Average, Power Average, Voltage Average |
| Average Mode | Video Average, Power Average, Level Average |
|
SSB Phase Noise (1GHz Carrier，20°C ~ 30°C) |
-92dBc/Hz 100Hz |
| -105dBc/Hz 1kHz | |
| -118dBc/Hz 10kHz | |
| -123dBc/Hz 100kHz | |
|
Residual FM (Central Frequency 1GHz, Resolution Bandwidth 10Hz, Video Bandwidth 10 Hz) |
≤(0.25 Hz x N) p-p, nominal value within 20 ms (N is frequency multiplication times of LO) |
|
Displayed Average Noise Level (the Input End is Connected to Match Load, Sampling or Average Wave Detection. The Average Type is Logarithm, 0dB Input Attenuation, RF Gain Takes the DANL as the Priority, 20°C ~ 30°C) |
-153dBm 10MHz～1GHz |
| -151dBm 1GHz～2GHz | |
| -150dBm 2GHz～3GHz | |
| -148dBm 3GHz～3.6GHz | |
| -145dBm 3.6GHz～4GHz | |
| -148dBm 4GHz～5GHz | |
| -150dBm 5GHz～9GHz | |
| -146dBm 9GHz～18GHz | |
| -141dBm 18GHz～26.5GHz | |
|
Frequency Response & Absolute Amplitude Accuracy (10dB Attenuation, 20°C ~ 30°C) |
Frequency response: |
| ±1.0dB 3Hz～20MHz | |
| ±1.0dB 20MHz～2GHz | |
| ±1.0dB 2Hz～3.6GHz | |
| ±1.2dB 3.6GHz～4GHz | |
| ±1.5dB 4GHz～9GHz | |
| ±2.0dB 9GHz～18GHz | |
| ±3.0dB 18GHz～26.5GHz | |
| Absolute amplitude accuracy 10 dB Attenuation, 20°C ~ 30°C，1 Hz ≤ Resolution bandwidth ≤ 1 MHz, Input signal-10 ～ -50 dBm）: | |
| ±0.24dB (500MHz) | |
| ±(0.24dB＋Frequency response) (All frequencies) | |
|
1dB gain Compression (Mixer Level, Dual-Tone Testing, Resolution Bandwidth of 5kHz, Frequency Interval of 3MHz, 20°C ~ 30°C) |
-3dBm 20MHz～40MHz |
| 0dBm 40MHz～200MHz | |
| +1dBm 200MHz～4GHz | |
| - 1dBm 4GHz～9GHz | |
| 0dBm 9GHz～26.5GHz | |
|
Tri-Order Intermodulation Distortion (TOI) (Input mixer 2 -10dBm signal tes, Frequency Interval is 50kHz, 20℃～30℃) |
+12dBm 10MHz ～ 200MHz |
| +12dBm 200MHz～ 4GHz | |
| +10dBm 4GHz ～ 9GHz | |
| +12dBm 9GHz ～ 18GHz | |
| +13dBm 18GHz ～ 26.5GHz | |
| Residual Response (The Input End is Connected to Match Load, 0dB Attenuation) | -100dBm 200kHz～9GHz |
| -100dBm (nominal) Other frequencies | |
| Size | W×H×D= 510mm×192mm×534mm (with handles, foot-pads, stand) |
| W×H×D= 426mm×177mm×460mm (without handles, foot-pads, stand) | |
| Weight | Approx. 25kg (different options, different weight) |
| Power | Standard： AC 220~240V：50~60Hz |
| 4051-H98：AC 100~240V：50~60Hz | |
| Power Consumption | Standby: less than 20W; operating: less than 400W |
| Temperature Range | Operating temperature: 0°C ~ +50°C ; Storage temperature: -40°C ~ +70°C |
| Input Connector | 4051A-S/4051B-S /4051C-S /4051D-S: type N（F），Impedance 50Ω |
| 4051E-S: 3.5mm（M），Impedance 50Ω |
Описание
| Опции | Описание |
| 4051-H03 | Выход промежуточной частоты от 10 до 160 МГц (IF Output) |
| 4051-H08 | Выход широкополосного логарифмического детектора (Wide Log Detect Output) |
| 4051-H34-04 | Малошумящий предусилитель (Low-Noise Preamplifier) |
| 4051-H34-09 | Малошумящий предусилитель (Low-Noise Preamplifier) |
| 4051-H34-13 | Малошумящий предусилитель (Low-Noise Preamplifier) |
| 4051-H34-18 | Малошумящий предусилитель (Low-Noise Preamplifier) |
| 4051-H34-26 | Малошумящий предусилитель (Low-Noise Preamplifier) |
| 4051-H97 | Mounting Suit |
| 4051-H98 | English Options |
| 4051-H99 | Алюминиевый транспортировочный кейс (Aluminum Transportation Case) |
| 4051-S04 | Измерение фазовых шумов (Phase Noise Measurement) |
Модели
| Модели | Описание |
| 4051A-S | Spectrum Analyzer, 3Hz-4GHz |
| 4051B-S | Spectrum Analyzer, 3Hz-9GHz |
| 4051C-S | Spectrum Analyzer, 3Hz-13,2GHz |
| 4051D-S | Spectrum Analyzer, 3Hz-18GHz |
| 4051E-S | Spectrum Analyzer, 3Hz-26,5GHz |
