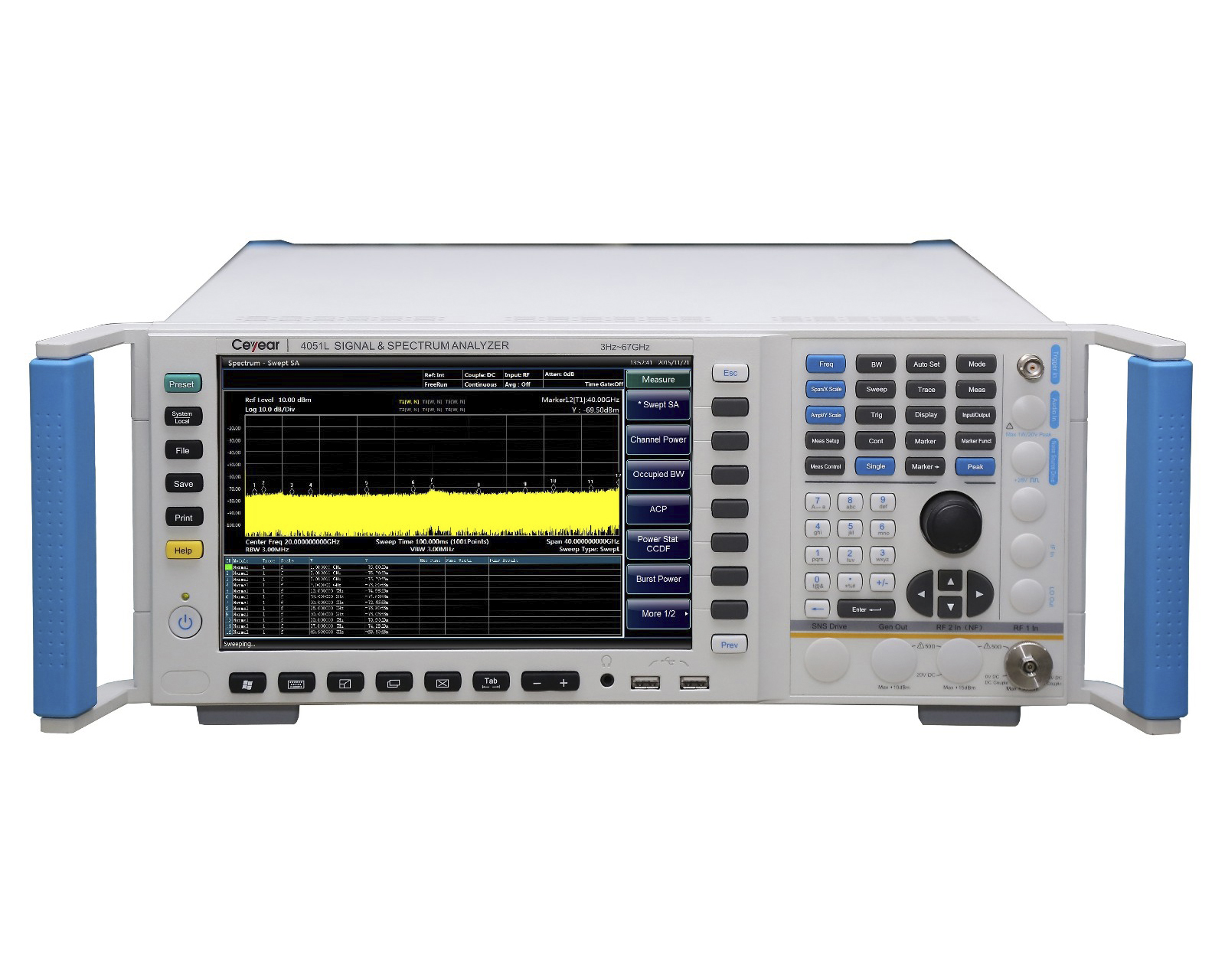

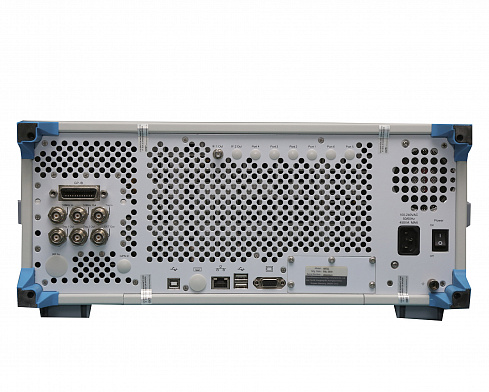

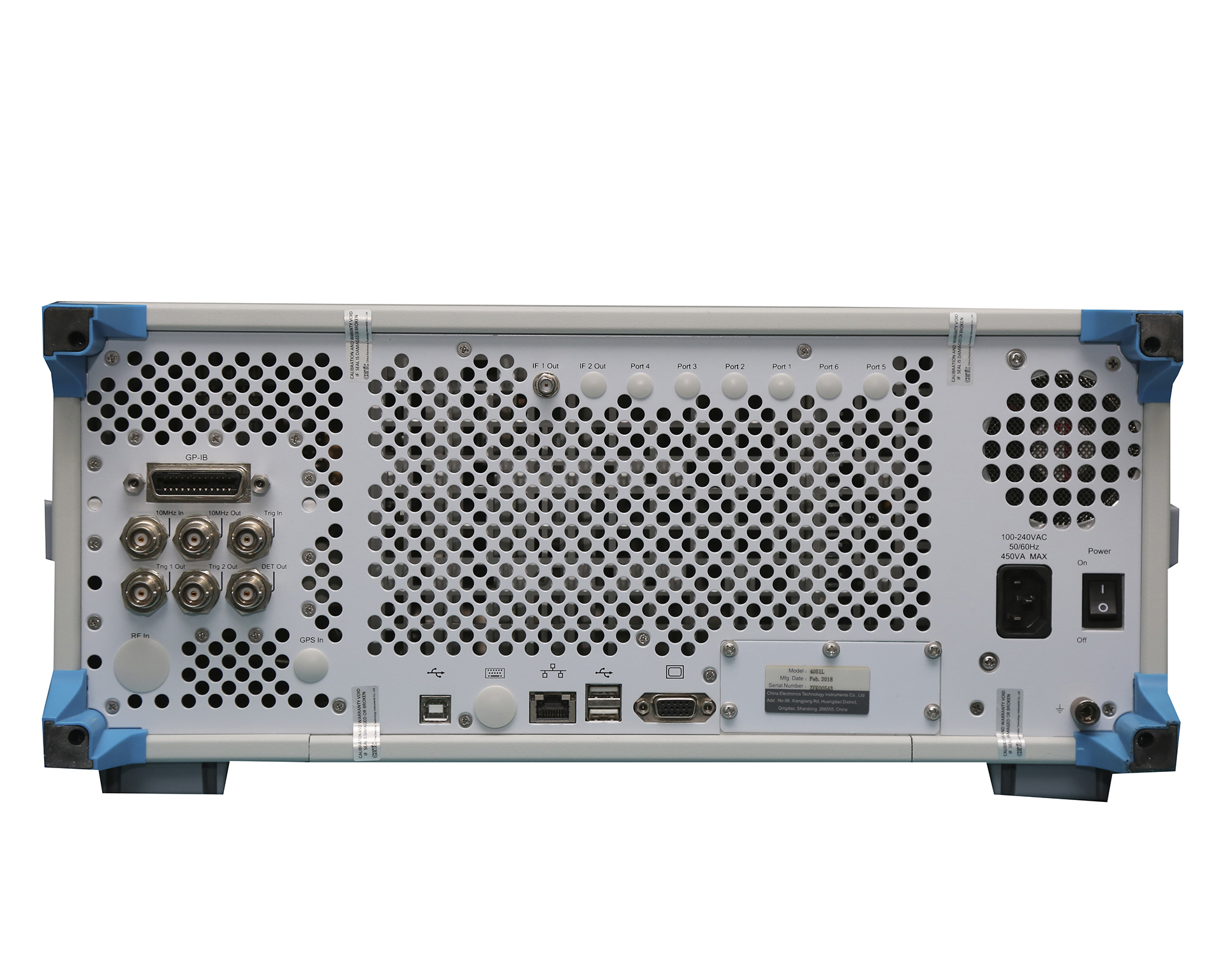

Анализаторы спектра Ceyear серии 4051: 4041D/E/F/G с диапазоном частот от 9 кГц до 44 ГГц
Подробнее
Описание
Анализаторы сигналов/спектра серии 4051 обладают превосходными характеристиками в динамическом диапазоне, фазовом шуме, точности амплитуды и скорости измерения. Серия 4051 имеет различные измерительные функции, включая высокочувствительный анализатор спектра, стандартные компоненты измерения мощности, анализатор IQ, векторный анализатор сигналов, анализатор спектра в реальном времени, анализатор переходных процессов, анализатор импульсных сигналов, анализатор звука, измерение аналоговой демодуляции и измерение фазового шума, коэффициент шума и т. д., которые могут предоставить вам надежные высокопроизводительные услуги измерения. Серия 4051 имеет хорошие возможности расширения. Его производительность может быть дополнительно улучшена за счет гибкой настройки различных опций. Благодаря различным интерфейсам вывода цифровых и аналоговых сигналов анализатор спектра можно использовать для создания измерительных систем или для вторичного развития.
Функции и особенности:
- Коаксиальный диапазон частот до 67 ГГц
- Макс. Полоса анализа 550 МГц
- Отличные характеристики измерения и приема
- Возможность комплексного анализа спектра
- Многочисленные прикладные функции измерения
- Мощная функция анализа потоковой передачи и воспроизведения радиочастотного сигнала
- Гибкий интерфейс вывода аналогового сигнала
Характеристики
| Frequency range | Model | DC coupled | AC coupled |
| 4051A | 3Hz～4GHz | 10MHz～4GHz | |
| 4051B | 3Hz～9GHz | 10MHz～9GHz | |
| 4051C | 3Hz～13.2GHz | 10MHz～13.2GHz | |
| 4051D | 3Hz～18GHz | 10MHz～18GHz | |
| 4051E | 3Hz～26.5GHz | 10MHz～26.5GHz | |
| 405F | 3Hz～40GHz | 10MHz～40GHz | |
| 4051G | 3Hz～45GHz | 10MHz～45GHz | |
| 4051H | 3Hz～50GHz | 10MHz～50GHz | |
| 4051L | 3Hz～67GHz | / | |
| 10MHz Precise frequency reference | Frequency accuracy: ± (last calibration date × aging rate ＋ temperature stability ＋ calibration accuracy) | ||
| Aging rate: ± 1´10-7/year | |||
| Temperature stability: ± 1.5´10-8 (20°C ~ 30°C) ± 5´10-8 (0°C ~ 55°C) (±1.5´10-8) | |||
| Calibration accuracy: ± 4 ´10-8 | |||
| Frequency readout accuracy | ± (frequency readout × frequency reference accuracy＋0.1% frequency band＋5% resolution bandwidth＋2Hz＋0.5 horizontal resolution*) | ||
| *: horizontal resolution = span/ (sweep points number – 1) | |||
| Frequency counting accuracy | ± (frequency readout × frequency reference accuracy＋0.1Hz） | ||
| Span | Range:0Hz (zero span), 10Hz～the highest frequency of the model | ||
| Accuracy: ± (0.1%× span＋span/ (sweep points number-1)) | |||
| Sweep time range | span≥10Hz: 1ms～6000s | ||
| span=0Hz: 1us～6000s | |||
| Resolution bandwidth | Range: 1Hz～3MHz (1, 2, 3, 5 steps) 4, 5, 6, 8, 10, 20MHz | ||
| Conversion uncertainty: ± 0.3dB 1Hz～10MHz | |||
| ± 1.0dB 20MHz | |||
| Video bandwidth | 1Hz～3MHz (1, 2, 3, 5 steps) 4, 5, 6, 8, 10, 20MHz (rated value) | ||
| Signal analysis bandwidth | 10Hz～10MHz (standard), 40MHz (option), 200MHz (option), 550MHz(option) | ||
| Memory | 4GB | ||
| Trigger source | Free, Line, video, external level (front panel), external level (back panel), burst RF, timer | ||
| Trace detector | Normal, positive peak, negative peak, sample,video average ,power average, voltage average | ||
|
SSB phase noise (1GHz carrier，20°C ~ 30°C) |
Frequency offset | Feature | Typical |
| 100Hz | -96dBc/Hz | -105dBc/Hz | |
| 1kHz | -115dBc/Hz | -118dBc/Hz | |
| 10kHz | -125dBc/Hz | -129dBc/Hz | |
| 100kHz | -125dBc/Hz | -129dBc/Hz | |
|
Residual FM (central frequency 1 GHz, resolution bandwidth 10Hz, video bandwidth 10Hz) |
≤(0.25 Hz x N) p-p，the rated value within 20 ms (N is the number of frequency multiple times of LO) | ||
|
Displayed average noise leve (the input end is connected to match load, sample or average wave detection, the average type is logarithm, 0dBinput attenuation, RF gain takes the DANL as the priority, 20°C ~ 30°C) |
4051A/B/C/D/E/F/G/H | ||
| Frequency range | Feature | Typical | |
| 10MHz～1GHz | -153dBm/Hz | -156dBm/Hz | |
| 1GHz～2GHz | -151dBm/Hz | -154dBm/Hz | |
| 2GHz～3GHz | -150dBm/Hz | -153dBm/Hz | |
| 3GHz～3.6GHz | -148dBm/Hz | -151dBm/Hz | |
| 3.6GHz～4GHz | -145dBm/Hz | -148dBm/Hz | |
| 4GHz～5GHz | -148dBm/Hz | -152dBm/Hz | |
| 5GHz～9GHz | -150dBm/Hz | -152dBm/Hz | |
| 9GHz～18GHz | -148dBm/Hz | -151dBm/Hz | |
| 18GHz～26.5GHz | -143dBm/Hz | -146dBm/Hz | |
| 26.5GHz～40GHz | -138dBm/Hz | -144dBm/Hz | |
| 40GHz～50GHz | -133dBm/Hz | -141dBm/Hz | |
| 4051L | |||
| Frequency range | Feature | Typical | |
| 10MHz～1GHz | -153dBm/Hz | -155dBm/Hz | |
| 1GHz～2GHz | -151dBm/Hz | -153dBm/Hz | |
| 2GHz～3GHz | -148dBm/Hz | -150dBm/Hz | |
| 3GHz～3.6GHz | -147dBm/Hz | -148dBm/Hz | |
| 3.6GHz～4GHz | -143dBm/Hz | -145dBm/Hz | |
| 4GHz～5GHz | -144dBm/Hz | -147dBm/Hz | |
| 5GHz～9GHz | -145dBm/Hz | -147dBm/Hz | |
| 9GHz～18GHz | -145dBm/Hz | -148dBm/Hz | |
| 18GHz～26.5GHz | -141dBm/Hz | -143dBm/Hz | |
| 26.5GHz～40GHz | -135dBm/Hz | -138dBm/Hz | |
| 40GHz～50GHz | -131dBm/Hz | -135dBm/Hz | |
| 50GHz～67GHz | -131dBm/Hz | -135dBm/Hz | |
| 4051A/B/C/D/E/F/G/H | |||
| Frequency range | With preamplifier (on) | With preamplifier (on,typical) | |
| 10MHz～1GHz | -162dBm/Hz | -164dBm/Hz | |
| 1GHz～2GHz | -162dBm/Hz | -165dBm/Hz | |
| 2GHz～3GHz | -160dBm/Hz | -164dBm/Hz | |
| 3GHz～3.6GHz | -156dBm/Hz | -163dBm/Hz | |
| 3.6GHz～4GHz | -155dBm/Hz | -162dBm/Hz | |
| 4GHz～5GHz | -155dBm/Hz | -164dBm/Hz | |
| 5GHz～9GHz | -155dBm/Hz | -164dBm/Hz | |
| 9GHz～18GHz | -154dBm/Hz | -160dBm/Hz | |
| 18GHz～26.5GHz | -154dBm/Hz | -157dBm/Hz | |
| 26.5GHz～40GHz | -150dBm/Hz | -152dBm/Hz | |
| 40GHz～50GHz | -145dBm/Hz | -150dBm/Hz | |
|
Frequency response & absolute amplitude accuracy (10dB attenuation, 20°C ~ 30°C) |
Frequency range | Feature | Typical |
| 3Hz～20MHz | ±0.7dB | ±0.5dB | |
| 20MHz～2GHz | ±0.5dB | ±0.4dB | |
| 2GHz～3.6GHz | ±0.7dB | ±0.5dB | |
| 3.6GHz～4GHz | ±1.0dB | ±0.8dB | |
| 4GHz～9GHz | ±1.5dB | ±0.9dB | |
| 9GHz～18GHz | ±2.0dB | ±1.0dB | |
| 18GHz～26.5GHz | ±2.5dB | ±1.2dB | |
| 26.5GHz～40GHz | ±3.0dB | ±1.8dB | |
| 40GHz～50GHz | ±3.0dB | ±2.0dB | |
| 50GHz～67GHz | ±4.0dB | ±3.0dB | |
| Frequency range | Preamplifier on/off | Preamplifier on/off (typical) | |
| 3Hz～20MHz | ±1.2dB/±1.5dB | ±0.6dB/±0.6dB | |
| 20MHz～2GHz | ±1.0dB/±1.5dB | ±0.6dB/±0.8dB | |
| 2GHz～3.6GHz | ±1.2dB/±1.5dB | ±0.6dB/±0.9dB | |
| 3.6GHz～4GHz | ±1.5dB/±1.8dB | ±1.0dB/±1.2dB | |
| 4GHz～9GHz | ±2.0dB/±2.5dB | ±1.3dB/±1.5dB | |
| 9GHz～18GHz | ±2.5dB/±3.0dB | ±1.5dB/±1.6dB | |
| 18GHz～26.5GHz | ±3.0dB/±3.5dB | ±1.6dB/±1.8dB | |
| 26.5GHz～40GHz | ±3.5dB/±4.0dB | ±2.2dB/±2.3dB | |
| 40GHz～50GHz | ±3.5dB/±4.0dB | ±2.4dB/±2.6dB | |
| Absolute amplitude accuracy (10 dB attenuation, 20°C ~ 30°C, 1 Hz ≤resolution bandwidth≤ 1 MHz, input signal -10 ～ -50 dBm): | |||
| ±0.24dB | 500MHz | ||
| ± (0.24dB＋frequency response) | all frequency | ||
|
1dB gain compression (mixer level, dual-tone test, resolution bandwidth is 5kHz, 3MHz frequency interval, 20°C ~ 30°C) |
Frequency range | Feature | |
| 20MHz～40MHz | -3dBm | ||
| 40MHz～200MHz | +1dBm | ||
| 200MHz～4GHz | +3dBm | ||
| 4GHz～9GHz | -1dBm | ||
| 9GHz～50GHz | +1dBm | ||
| 50GHz～67GHz | -1dBm | ||
|
TOI distortion (input mixer 2 -10dBm signal test, frequency interval is 50kHz, 20℃～30℃） |
Frequency range | Feature | Typical |
| 10MHz～200MHz | +13dBm | +15dBm | |
| 200MHz～4GHz | +13dBm | +16dBm | |
| 4GHz～9GHz | +11dBm | +15dBm | |
| 9GHz～18GHz | +13dBm | +15dBm | |
| 18GHz～50GHz | +13dBm | +17dBm | |
| 50GHz～67GHz | +9dBm | +11dBm | |
|
Residual response (the input end is connected to match load, 0dB attenuation) |
-100dBm | 200kHz～9GHz | |
| -100dBm (rated value) | other frequency | ||
| Dimensions | W×H×D= 510mm×190mm×534mm (including handle, foot-pad, bottom feet) | ||
| W×H×D= 426mm×177mm×460mm (excluding handle, foot-pad, bottom feet) | |||
| Weight | About 25kg (different configuration cause different weight) | ||
| Power supply | Standard： AC 220~240V: 50~60Hz | ||
| 4051-H98：AC 100~240V：50~60Hz | |||
| Power consumption | Standby: less than 20W; operating: less than 400W | ||
| Temperature range | Operating temperature: 0°C ~ +50°C; storage temperature: -40°C ~ +70°C | ||
| Input connector | 4051A/B/C/D: type N (female), impedance: 50Ω | ||
| 4051E: 3.5mm (male), impedance: 50Ω | |||
| 4051F/4051G/4051H: 2.4mm (male), impedance: 50Ω | |||
| 4051L: 1.85mm (male), impedance: 50Ω | |||
Описание
| Опции | Описание |
| 4051-H01 | Высокочастотный выход на задней панели анализатора (Back RF input) |
| 4051-H02 | Выход промежуточной частоты от 275 до 475 МГц (High IF output) |
| 4051-H03 | Выход промежуточной частоты от 10 до 160 МГц (IF output) |
| 4051-H04A | Выход цифрового преобразователя 40 МГц (совместим с опцией H04B) (Reconstruct IF/Video Signal Output) |
| 4051-H04B | Выход цифрового преобразователя 80 МГц (при наличии опции H38B) (совместим с опцией H04A) (Wide band Reconstruct IF/Video Signal Output) |
| 4051-H08 | Выход широкополосного логарифмического детектора (Wide Log Detect Output) |
| 4051-H12A | Высокоскоростной цифровой выход 40 МГц (не совместима с опциями H12B, H12C и H39) (40MHz bandwidth digital interface) |
| 4051-H12B | Высокоскоростной цифровой выход 200 МГц (при наличии опции H38B) (не совместима с опциями H12A, H12C и H39) (200MHz bandwidth digital interface) |
| 4051-H15 | Поддержка внешнего питания 24 В (+24V DC power supply) |
| 4051-H22A | 4711 SSD цифровой регистратор данных (при наличии опции H12A или H12B) (4711 Data Recorder) |
| 4051-H22B | 4712 HDD цифровой регистратор данных (при наличии опции H12A или H12B) (4712 Data Recorder) |
| 4051-H33 | Электронный аттенюатор с шагом 1 дБ (Electronic Attenuator) |
| 4051-H34-04 | Малошумящий предусилитель (Low-noise Preamplifier) |
| 4051-H34-09 | Малошумящий предусилитель (Low-noise Preamplifier) |
| 4051-H34-13 | Малошумящий предусилитель (Low-noise Preamplifier) |
| 4051-H34-18 | Малошумящий предусилитель (Low-noise Preamplifier) |
| 4051-H34-26 | Малошумящий предусилитель (Low-noise Preamplifier) |
| 4051-H34-40 | Малошумящий предусилитель (Low-noise Preamplifier) |
| 4051-H34-45 | Малошумящий предусилитель (Low-noise Preamplifier) |
| 4051-H34-50 | Малошумящий предусилитель (Low-noise Preamplifier) |
| 4051-H36 | Коммутация преселектора на выход (Preselector Bypass) |
| 4051-H38A | Расширение полосы анализа до 40 МГц (при наличии опции H36) (40MHz Analysis Bandwidth) |
| 4051-H38B | Расширение полосы анализа до 200 МГц (при наличии опции H36) (200MHz Analysis Bandwidth) |
| 4051-H39 | Аудиоанализ (не совместим с опцией H12A или H12B) (Audio Analyzer) |
| 4051-H40 | Внешнее расширение частотного диапазона (не совместима с моделью 4051A) (External Mixer) |
| 4051-H98 | English options |
| 4051-H99 | Алюминиевый транспортировочный кейс (Aluminum transportation case) |
| 4051-H97 | Mounting suit |
| 4051-H38C | Расширение полосы анализа до 550 МГц (при наличии опции H36) (550MHz Analysis Bandwidth) |
| 4051-H41 | Анализ спектра в реальном времени (максимальная полоса анализа за- висит от опции H38/H38B) (Real-time Spectrum Analyzer) |
| 4051-H48 | Измерение коэффициента шума (Noise Figure) |
| 4051-S04 | Измерение фазовых шумов (Phase Noise Measurement) |
| 4051-S09 | Анализ параметров аналоговой модуляции (Analog Demodulation Analyzer) |
| 4051-S10 | Многофакторный анализ сигналов (Transient Analyzer) |
| 4051-S12 | Векторный анализ сигналов (Vector Signal Analyzer) |
| 4051-S13 | Анализ импульсных сигналов (Pulse Signal Analyzer) |
Модели
| Модели | Описание |
| 4051A | Signal/Spectrum Analyzer, 3Hz～4GHz |
| 4051B | Signal/Spectrum Analyzer, 3Hz～9GHz |
| 4051C | Signal/Spectrum Analyzer, 3Hz～13,2GHz |
| 4051D | Signal/Spectrum Analyzer, 3Hz～18GHz |
| 4051E | Signal/Spectrum Analyzer, 3Hz～26,5GHz |
| 4051F | Signal/Spectrum Analyzer, 3Hz～40GHz |
| 4051G | Signal/Spectrum Analyzer, 3Hz～45GHz |
| 4051H | Signal/Spectrum Analyzer, 3Hz～50GHz |
| 4051L | Signal/Spectrum Analyzer, 3Hz～67GHz |
