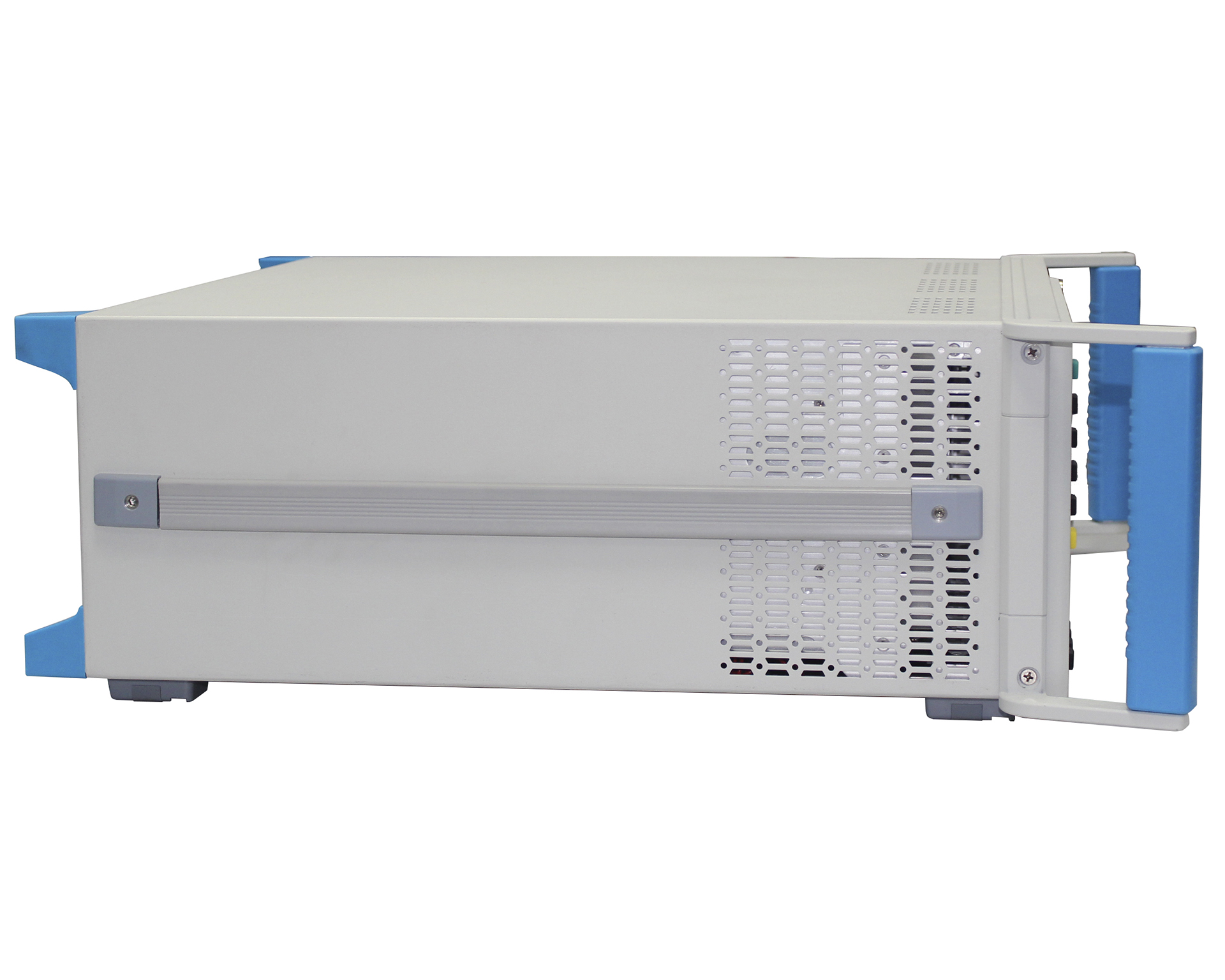

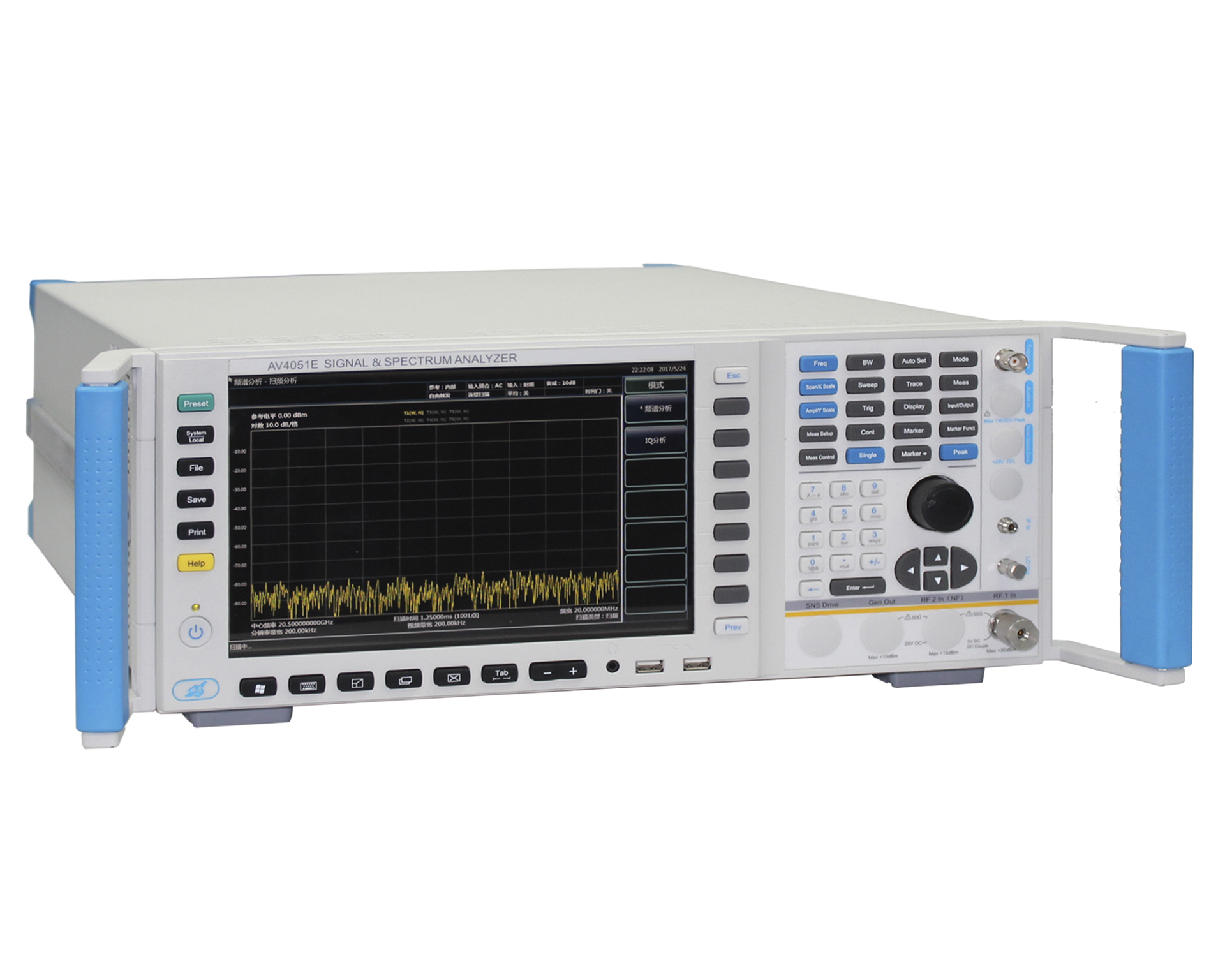

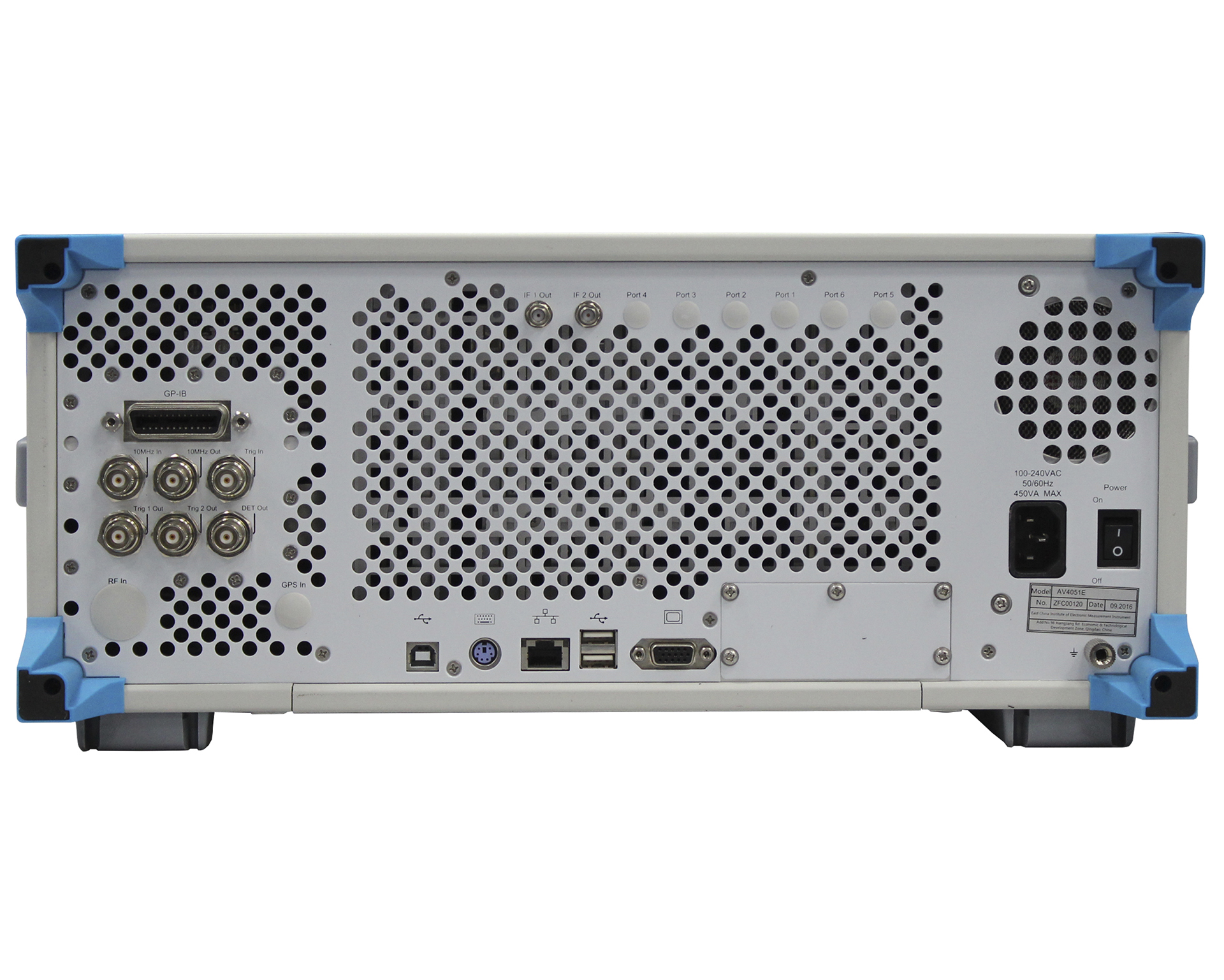

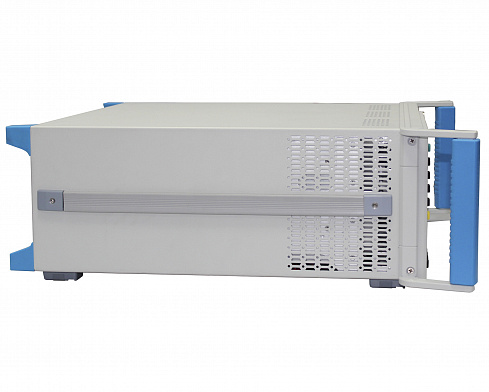

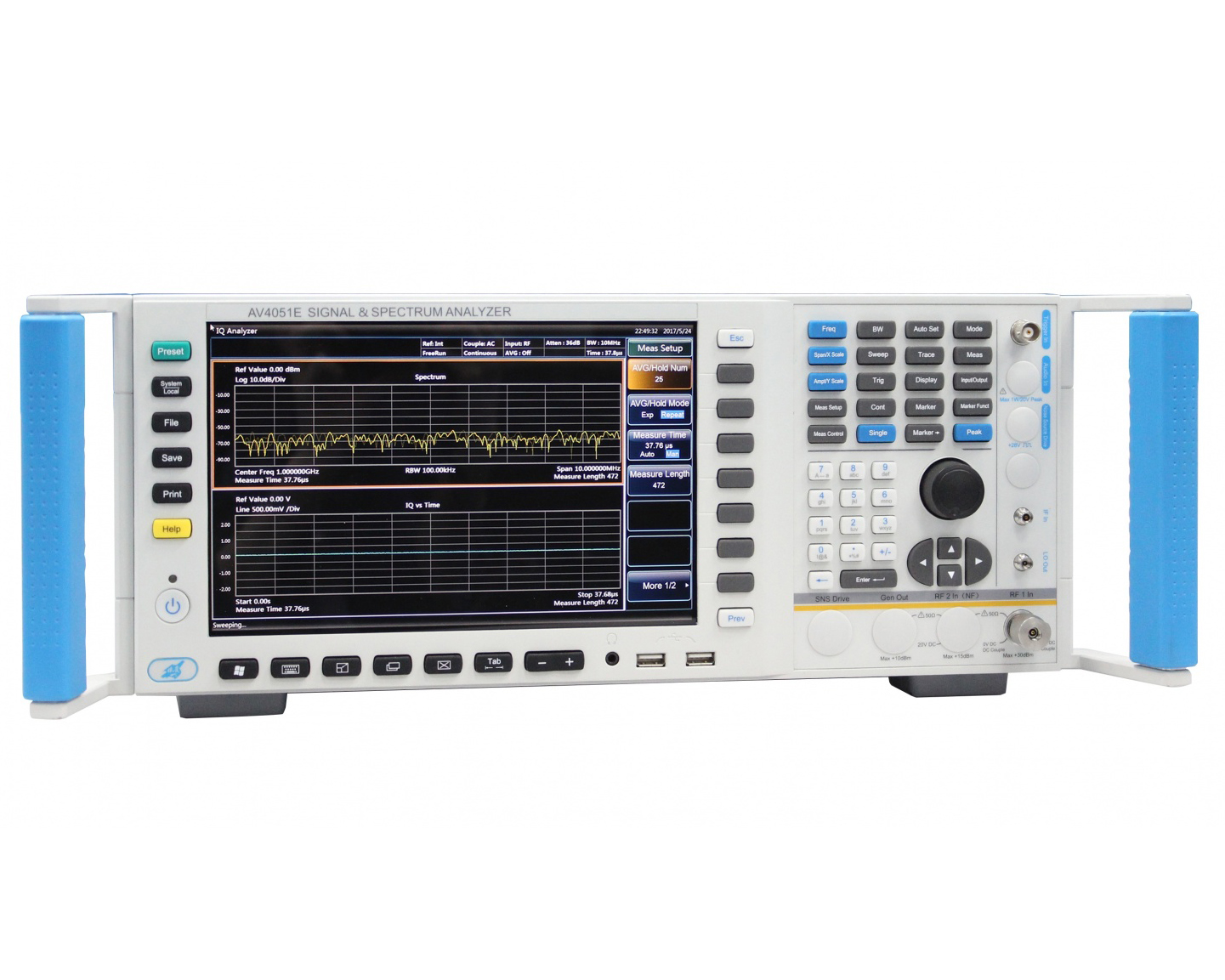

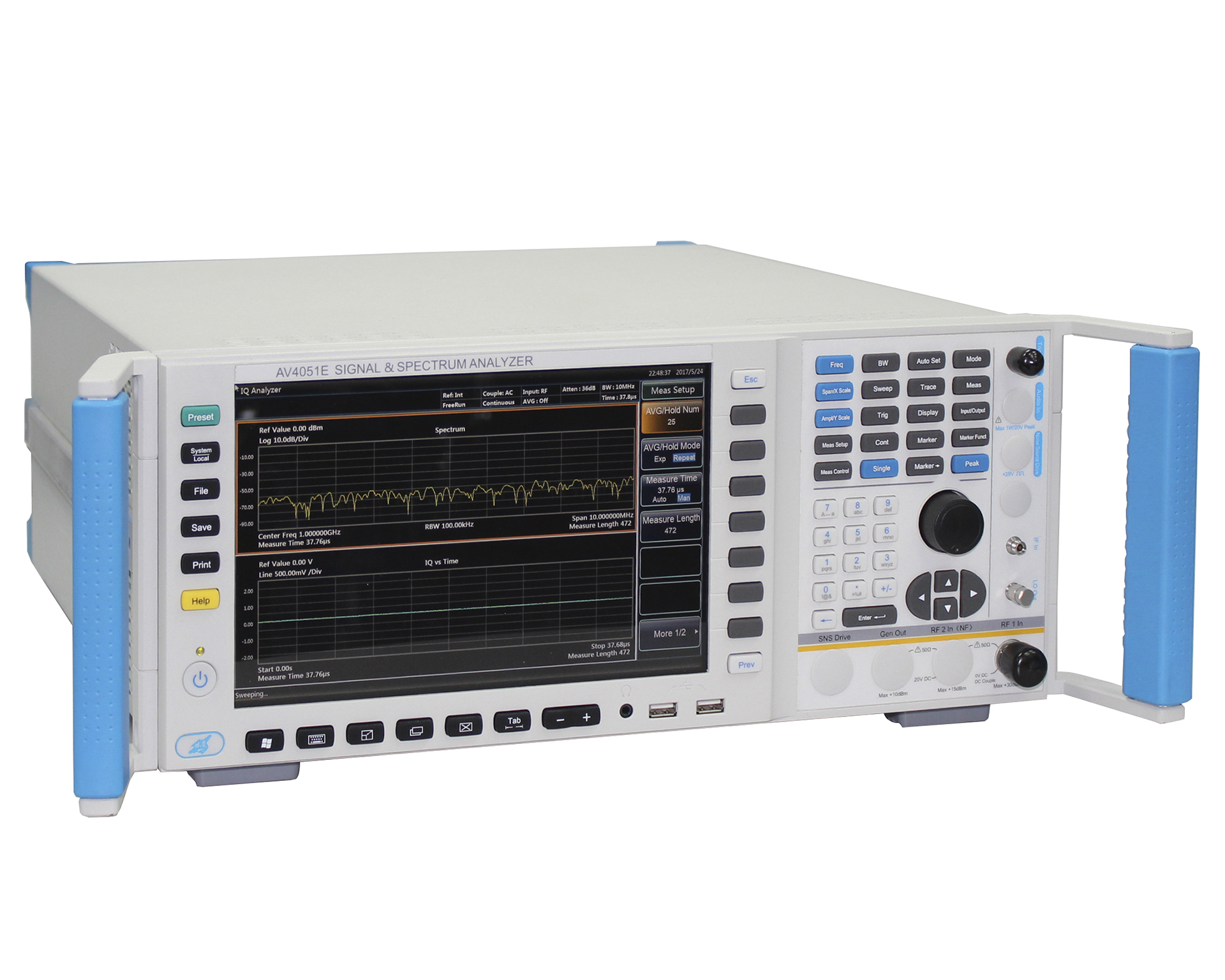

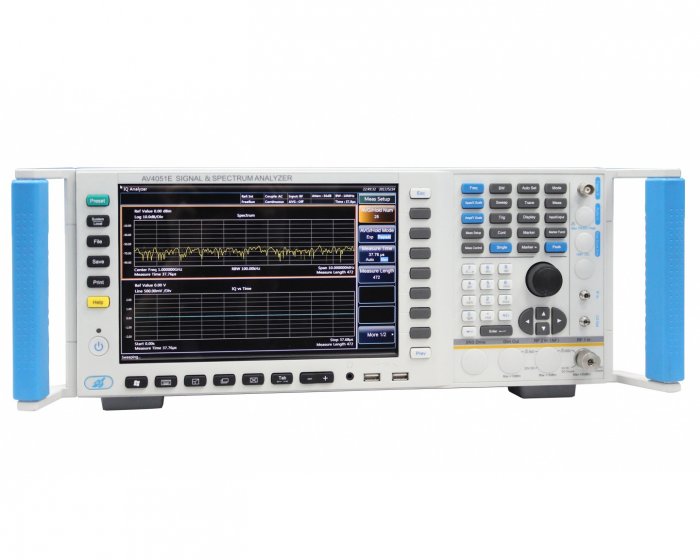

Анализаторы спектра Ceyear серии AV4051: AV4051A/B/C/D/E/F/G/H с диапазоном частот от 3 Гц до 50 ГГц
Подробнее
Описание
Анализатор сигналов/спектра AV4051A обладает превосходными характеристиками в динамическом диапазоне испытаний, фазовом шуме, точности амплитуды и скорости испытаний. AV4051A имеет различные функции тестирования, в том числе: высокочувствительный анализ спектра, измерение мощности, анализ IQ, анализ переходных процессов, анализ параметров импульса, анализ звуковой частоты, измерение аналоговой демодуляции, тест фазового шума и т. д., что может обеспечить вам надежное высокопроизводительное тестирование. оказание услуг. AV4051A имеет хорошие возможности расширения. Его производительность может быть дополнительно улучшена за счет гибкой настройки различных опций. Благодаря различным интерфейсам вывода цифровых и аналоговых сигналов анализатор спектра можно использовать для создания тестовых систем или для вторичной разработки. Он может широко использоваться для тестирования сигналов и оборудования в области авиации, аэрокосмической промышленности, радиолокационного обнаружения, связи, радиоэлектронных средств противодействия и навигации и т. д.
Основные характеристики:
- Широкий диапазон частот: AV4051A/B/C/D/E/F/G/H 3 Гц ~ 4 ГГц/9 ГГц/13,2 ГГц/18 ГГц/26,5 ГГц/40 ГГц/45 ГГц/50 ГГц
- Полоса анализа 200 МГц
- Отличные результаты тестирования и приема
- Комплексный спектральный анализ
- Анализ переходных процессов и воспроизведение сигналов
- Множество дополнительных функций
- Гибкий аналоговый и цифровой интерфейс вывода сигнала
- Простое и удобное управление
Характеристики
| Характеристики | Значение |
|---|---|
| Диапазон частот для модификаций: - AV4051A - AV4051B - AV4051C - AV4051D - AV4051E - AV4051F - AV4051G - AV4051H |
от 3 Гц до 4 ГГц от 3 Гц до 9 ГГц от 3 Гц до 13,2 ГГц от 3 Гц до 18 ГГц от 3 Гц до 26,5 ГГц от 3 Гц до 40 ГГц от 3 Гц до 45 ГГц от 3 Гц до 50 ГГц |
| Пределы допускаемой относительной погрешности частоты опорного кварцевого генератора (δог) | ±(T·10-7 + 5,5·10-8), где T – время, прошедшее с даты последней поверки, в годах |
| Пределы допускаемой абсолютной погрешности измерений частоты, Гц | ± [F·δог + 0,001·FПО + 0,05·FПП + 2 Гц + 0,5·FПО/1000], где F – измеряемая частота; FПО – полоса обзора; FПП – частота полосы пропускания |
| Номинальные значения полосы пропускания на уровне минус 3 дБ, Гц | от 1 до 3·106 (с шагом 1,2,3 и 5 от установленного значения); 4·106; 5·106; 6·106, 8·106, 107 |
| Максимальная полоса I/Q-анализа, МГц: - без опций - с опцией AV4051-H38A - с опцией AV4051-H38B |
10 40 200 |
| Уровень фазового шума при отстройке частоты от несущей 1 ГГц, дБн/Гц*, не более: - 100 Гц - 1 кГц - 10 кГц - 100 кГц |
минус 94 минус 110 минус 120 минус 123 |
| Диапазон ослабления входного аттенюатора (от 3 Гц до 50 ГГц), дБ | от 0 до 70 |
| Средний уровень собственных шумов (при простом или усредняющем детекторе, тип усреднения – логарифмический, ослаблении входного аттенюатора 0 дБ, полосе пропускания 1 Гц,), дБ/мВт, не более: Без предусилителя - от 10 МГц до 1 ГГц включ. - св. 1 до 2 ГГц включ. - св. 2 до 3 ГГц включ. - св. 3 до 3,6 ГГц включ. - св. 3,6 до 4 ГГц включ. - св. 4 до 4,4 ГГц включ. - св. 4,4 до 9 ГГц включ. - св. 9 до 18 ГГц включ. - св. 18 до 26,5 ГГц включ. - св. 26,5 до 40 ГГц включ. - св. 40 до 50 ГГц Предусилитель выключен - от 10 МГц до 1 ГГц включ. - св. 1 до 2 ГГц включ. - св. 2 до 3 ГГц включ. - св. 3 до 3,6 ГГц включ. - св. 3,6 до 4 ГГц включ. - св. 4 до 4,4 ГГц включ. - св. 4,4 до 9 ГГц включ. - св. 9 до 18 ГГц включ. - св. 18 до 26,5 ГГц включ. - св. 26,5 до 40 ГГц включ. - св. 40 до 50 ГГц Предусилитель включён - от 10 МГц до 2 ГГц включ. - св. 2 до 3 ГГц включ. - св. 3 до 3,6 ГГц включ. - св. 3,6 до 9 ГГц включ. - св. 9 до 18 ГГц включ. - св. 18 до 26,5 ГГц включ. - св. 26,5 до 40 ГГц включ. - св. 40 до 50 ГГц |
минус 153 минус 151 минус 150 минус 148 минус 145 минус 148 минус 150 минус 148 минус 143 минус 138 минус 133 минус 150 минус 148 минус 147 минус 145 минус 141 минус 142 минус 143 минус 140 минус 134 минус 126 минус 121 минус 162 минус 160 минус 156 минус 155 минус 154 минус 154 минус 150 минус 145 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) относительно уровня опорной частоты 50 МГц, ослабление входного аттенюатора 10 дБ, без предварительного усилителя, дБ, не более: - от 3 Гц до 20 МГц включ. - св. 20 МГц до 2 ГГц включ. - св. 2 до 3,6 ГГц включ. - св. 3,6 до 4 ГГц включ. - св. 4 Гц до 9 ГГц включ. - св. 9 до 18 ГГц включ. - св. 18 до 26,5 ГГц включ. - св. 26,5 до 50,0 ГГц |
±0,7 ±0,5 ±0,7 ±1, 0 ±1,5 ±2,0 ±2,5 ±3,0 |
| Неравномерность АЧХ относительно уровня опорной частоты 50 МГц, ослабление входного аттенюатора 10 дБ, предварительный усилитель выключен, дБ, не более: - от 3 Гц до 20 МГц включ. - св. 20 МГц до 2 ГГц включ. - св. 2 до 3,6 ГГц включ. - св. 3,6 до 4 ГГц включ. - св. 4 Гц до 9 ГГц включ. - св. 9 до 18 ГГц включ. - св. 18 до 26,5 ГГц включ. - св. 26,5 до 50,0 ГГц |
±1,2 ±1,0 ±1,2 ±1,5 ±2,0 ±2,5 ±3,0 ±3,5 |
| Неравномерность АЧХ относительно уровня опорной частоты 50 МГц, ослабление входного аттенюатора 10 дБ, предварительный усилитель включен, дБ, не более: - от 3 Гц до 3,6 ГГц включ. - св. 3,6 до 4 ГГц включ. - св. 4 Гц до 9 ГГц включ. - св. 9 до 18 ГГц включ. - св. 18 до 26,5 ГГц включ. - св. 26,5 до 50,0 ГГц |
±1,5 ±1,8 ±2,5 ±3,0 ±3,5 ±4,0 |
| Пределы допускаемой абсолютной погрешности измерений мощности (внутренний аттенюатор 10 дБ, значения входного сигнала от минус 10 до минус 50 дБ/мВт, Fпч от 1 Гц до 1 МГц), дБ: - на опорной частоте 500 МГц - весь частотный диапазон |
±0,24 ±(0,24 дБ + A), где А – неравномерность АЧХ |
| Пределы допускаемой относительной погрешности при измерении мощности, относительно 30 кГц, из-за переключения полосы пропускания, дБ | ±0,3 |
| КСВН входа (ослабление входного аттенюатора 10 дБ), не более: - от 50 МГц до 4 ГГц включ. - св. 4 до 9 ГГц включ. - св. 9 до 18 ГГц включ. - св. 18 до 26,5 ГГц включ. - св. 26,5 до 40 ГГц включ. - св. 40 до 50 ГГц |
1,4 1,5 1,8 1,7 1,8 1,9 |
| Гармонические искажения 2-го порядка, уровень на смесителе минус 15 дБ/мВт, дБн, не более: - от 10 до 550 МГц включ. - св. 550 МГц до 2 ГГц включ. - св. 2 до 4,5 ГГц включ. - св. 4,5 до 9 ГГц включ. - св. 9,0 до 25 ГГц |
минус 57 минус 59 минус 72 минус 70 минус 65 |
| Интермодуляционные искажения третьего порядка (при двухтоновом сигнале и разнесением тонов более 50 кГц промежуточной частоты), дБ/мВт, не более: - от 10 МГц до 4 ГГц включ. - св. 4 до 9 ГГц включ. - св. 9 до 50 ГГц |
13 11 13 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 460 х 426 х 177 |
| Масса, кг, не более | 25 |
| Напряжение питания от сети переменного тока, В: - частотой 50, 60, 400 Гц - частотой 50, 60 Гц |
от 100 до 120 от 220 до 240 |
| Потребляемая мощность, В·А, не более | 400 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха 40 °С, %, не более - атмосферное давление, кПа |
от 20 до 30 80 от 96 до 104 |
Описание
| Опции | Описание |
| AV4051-H01 | Высокочастотный выход на задней панели анализатора |
| AV4051-H02 | Выход промежуточной частоты от 275 до 475 МГц |
| AV4051-H03 | Выход промежуточной частоты от 10 до 160 МГц |
| AV4051-H04A/B | Выход цифрового преобразователя 40/80 МГц |
| AV4051-H08 | Выход широкополосного логарифмического детектора |
| AV4051-H12A | Полоса анализа 40 МГц |
| AV4051-H12B | Полоса анализа 200 МГц (не совместима с опциями H12A и H39) |
| AV4051-H15 | Поддержка внешнего питания 24 В |
| AV4051-H22A/B | Цифровой регистратор данных |
| AV4051-H33 | Электронный аттенюатор |
| AV4051-H34 | Малошумящий предусилитель |
| AV4051-H36 | Коммутацию преселектора на выход |
| AV4051-H38A/B | Расширенная полоса I/Q-анализа (40/200 МГц) |
| AV4051-H39 | Аудиоанализатор |
| AV4051-H40 | Возможность внешнего расширения частотного диапазона |
| AV4051-S04 | Приложение для измерения фазового шума |
| AV4051-S09 | Измерительное приложение для анализа аналоговой модуляции |
| AV4051-S10 | Приложение для многофакторного анализа сигналов |
| AV4051-S13 | Приложение для измерения импульсных сигналов |
| AV4051-H99 | Алюминиевая транспортная тара |
Модели
| Модели | Описание |
| AV4051A | Анализатор спектра, 3 Гц - 4 ГГц |
| AV4051B | Анализатор спектра, 3 Гц - 9 ГГц |
| AV4051C | Анализатор спектра, 3 Гц - 13,2 ГГц |
| AV4051D | Анализатор спектра, 3 Гц - 18 ГГц |
| AV4051E | Анализатор спектра, 3 Гц - 26,5 ГГц |
| AV4051F | Анализатор спектра, 3 Гц - 40 ГГц |
| AV4051G | Анализатор спектра, 3 Гц - 45 ГГц |
| AV4051H | Анализатор спектра, 3 Гц - 50 ГГц |
