При передаче световых импульсов по оптическому волокну, помимо затухания мощности импульса, наблюдается эффект искажения формы самого импульса, что в свою очередь приводит к невозможности корректно восстановить на принимающей стороне переданную последовательность нулей и единиц. Такое искажение формы импульса возникает из-за двух видов дисперсии, присущих оптическому волокну: хроматической дисперсии (ХД) и поляризационной модовой дисперсии (ПМД). Поэтому для корректной передачи информации по оптоволокну, особенно на большие расстояния и при высоких скоростях (10G и более), необходимо измерять оба вида дисперсии и при необходимости корректировать хроматическую дисперсию с помощью правильно подобранных компенсаторов.

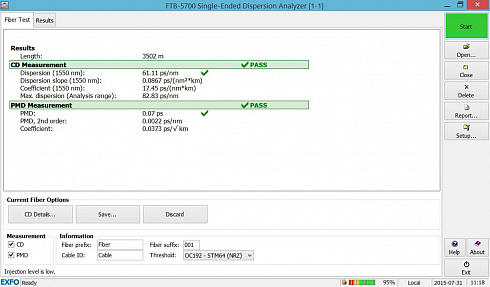

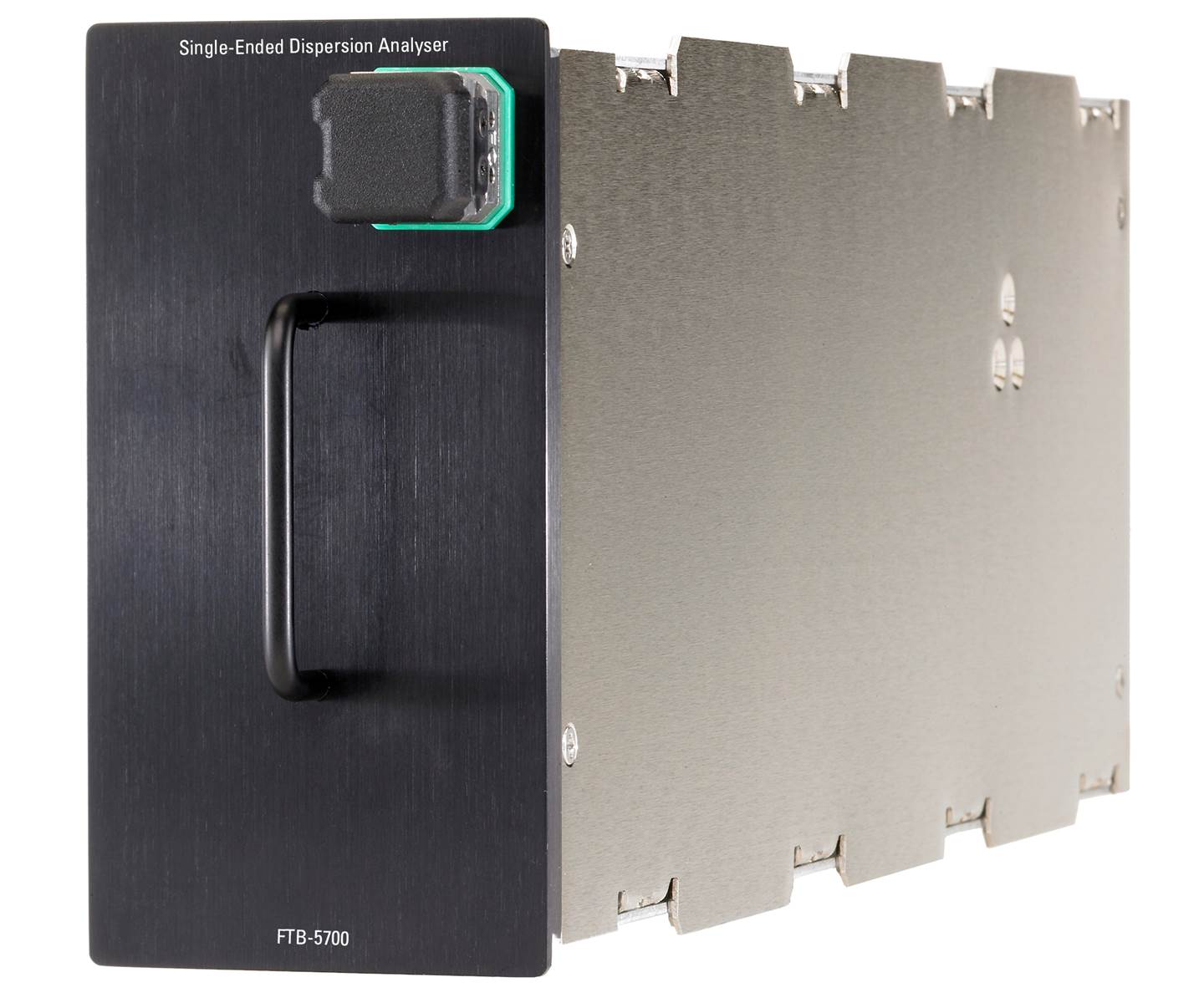

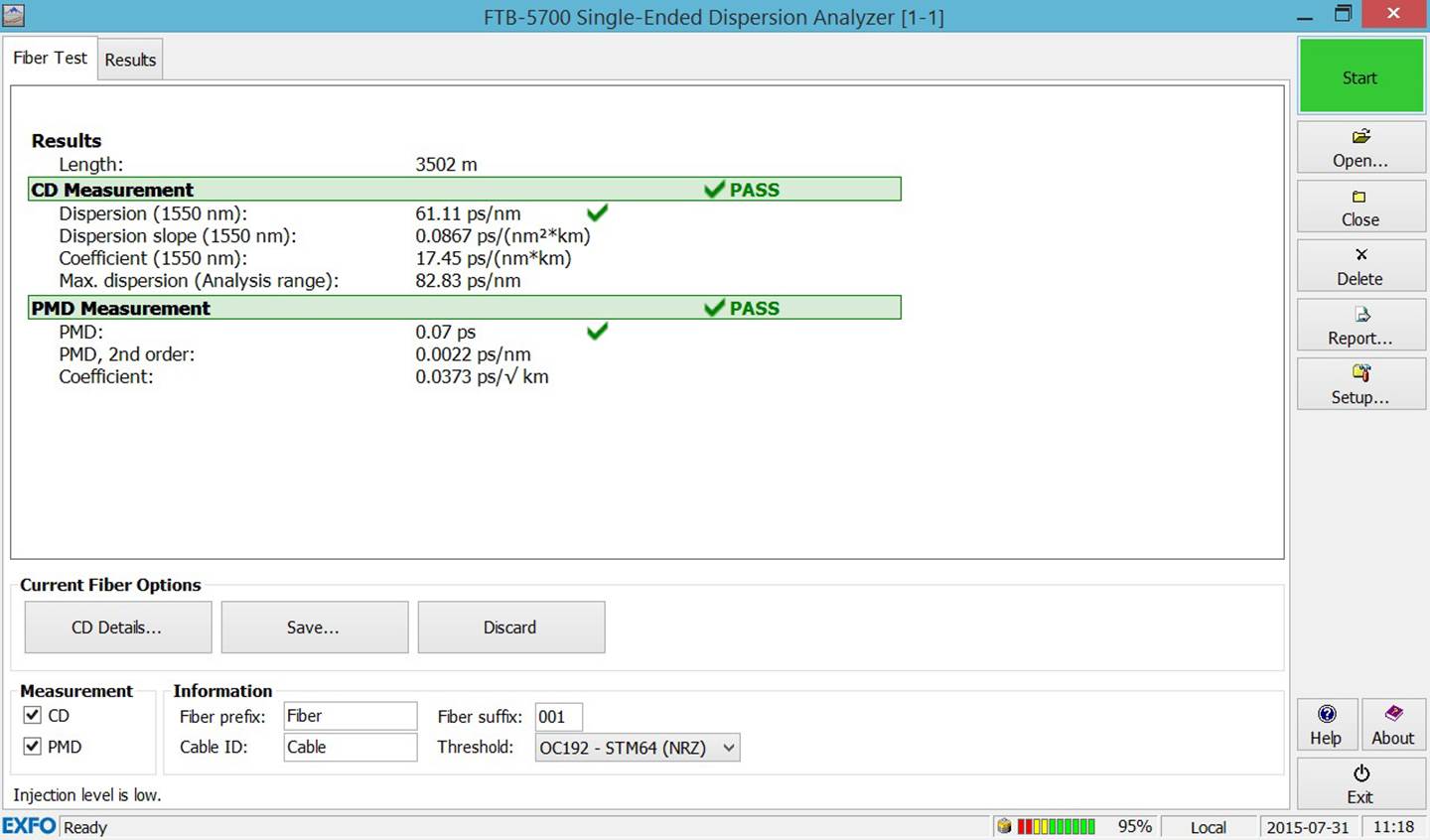

Модуль анализатора ХД и ПМД дисперсии EXFO FTB-5700 позволяет выполнять все необходимые измерения для обеспечения оптимальной работы сетей 10G, 40G и 100G. Измерения выполняются в соответствии со стандартами: EIA/TIA FOTP-175B для хроматической дисперсии и EIA/TIA FOTP-243, IEC 61282-9 для поляризационной модовой дисперсии. Результаты измерений содержат четыре главные характеристики хроматической дисперсии, три главные характеристики поляризационной модовой дисперсии и общую длину измеряемого волокна. И что очень полезно в работе, Вы можете указать протокол и скорость передачи, а программное обеспечение сразу после окончания измерения покажет, прошло ли волокно проверку.
- Измерение хроматической и поляризационной модовой дисперсии.
- Длины волн: от 1475 до 1626 нм.
- Динамический диапазон: 25 дБ (с отражателем 32 дБ).
- Максимальная длина измеряемого волокна: 120 км (с отражателем 140 км).
- Хроматическая дисперсия (ХД):
- Количество точек: 8. Погрешность: ±10 пс/нм. Время измерения: 40 с.
- Поляризационная модовая дисперсия (ПМД):
- Диапазон измерения: 0,1 - 20 пс. Время измерения: менее 180 с.
- Не требует установки источника на дальнем конце волокна.
- Для улучшения характеристик возможно использование отражателя.
- Размер: 2 слота.
| Measured wavelength range (nm) | 1475 to 1626 |
| Dynamic range (dB) | 25 (32 with reflector) |
| Distance uncertainty (km) | ±(0.01 + 1 % x distance) |
| Chromatic dispersion | |
| Number of test points | 8 |
| CD uncertainty (ps/nm) b | ±10 |
| Test time (s) | 40 |
| PMD c | |
| PMD display range (ps) | up to 50 |
| PMD range (strong mode coupling) (ps) | 0.1 to 20 |
| PMD uncertainty (strong mode coupling) (ps) d | ± (0.2 + 5 % x PMD) |
| Test time (s) | <180 |
| Модели | Описание |
| FTB-5700-CD | Single-ended CD analyzer |
| FTB-5700-PMD | Single-ended PMD analyzer |
| FTB-5700-CD-PMD | Single-ended CD and PMD analyzer |
