Описание

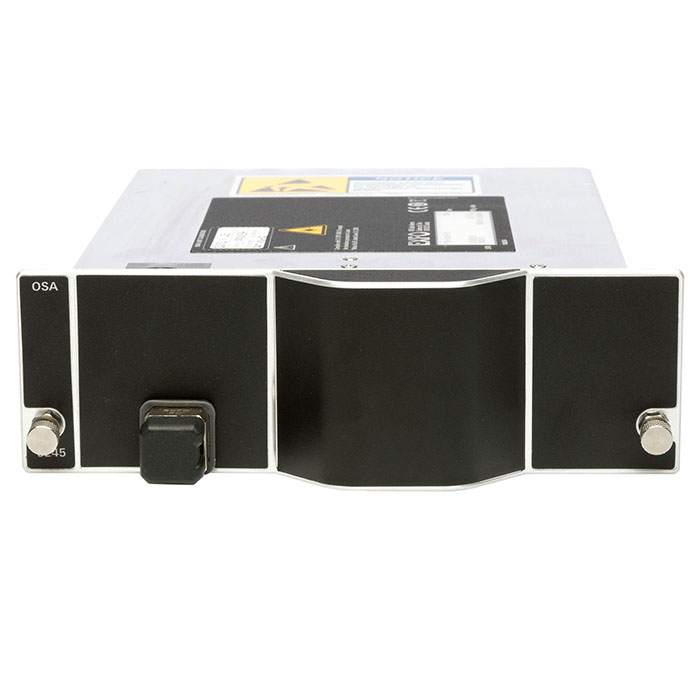

EXFO FTB-5235 – это компактный анализатор оптического спектра базового уровня, который идеально подходит для решения множества задач, включая запуск и обслуживание сетей DWDM и CWDM. Анализатор FTB-5235 проводит точное измерение зависимости оптической мощности от длины волны, имеет режим измерения WDM и режим отслеживания дрейфа параметров со временем. Также он может проводить измерение отношения сигнал/шум (OSNR) в соответствии со стандартом IEC 61280-2-9 по классическому методу интерполяции. Такой метод измерения OSNR является правильным для всех сетей до 10G включительно, которые не содержат ROADM.
Комплектация
- EXFO FTB-5235 Анализатор оптического спектра
- GP-10-061 Сумка для переноски
- GP-2233 Блок питания 90 Вт
- Аккумулятор Li-Ion (установлен внутри прибора)
- Краткое информационное руководство (в печатном виде)
- Руководство пользователя на английском языке (в электронном виде)
- 1 год гарантии (возможно продление срока гарантии до 3 и 5 лет)
Характеристики
- Диапазон длин волн: 1250 нм – 1650 нм.
- Динамический диапазон: от -65 дБм до +23 дБм.
- Погрешность измерения длины волны: 0,02 нм.
- Погрешность измерения мощности: 0,6 дБ.
- Поддержка DWDM с шагом каналов от 33 до 200 ГГц.
- Измерение OSNR для 1G/10G по методу интерполяции (IEC 61280-2-9).
- Анализ DWDM, CWDM, оптических усилителей (EDFA) и оптических излучателей.
- Проверка SFP, SFP+, XFP, CFP, QSFP28 и др.
- Режимы измерения: WDM и дрейф.
- Внутренняя память: 64 ГБ (флеш).
- Тип аккумулятора: Li-ion.
- Интерфейсы: USB 3.0 и 1G Ethernet (стандартно), Wi-Fi и Bluetooth (опция RF).
- Масса: 3,6 кг. Габариты: 210 x 254 x 97 мм. Рабочая температура: от 0°С до +40°С.
- Компактный анализатор оптического спектра для DWDM/CWDM сетей до 10G
Описание
Аксессуары | Описание |
EI-EUI-28 | UPC/DIN 47256 Connector adapter |
EI-EUI-89 | UPC/FC narrow key connector adapter |
EI-EUI-90 | UPC/ST conector adapter |
EI-EUI-91 | UPC/SC connector adapter |
EI-EUI-95 | UPC/E-2000 |
EI-EUI-98 | UPC/LC Connector adapter |
EA-EUI-28 | APC/DIN 47256 connector adapter |
EA-EUI-89 | APC/FC narrow key connector adapter |
EA-EUI-91 | APC/SC connector adapter |
EA-EUI-95 | APC/E-2000 |
EA-EUI-98 | APC/LC connector adapter |
Модели
Модели | Описание |
FTBx-5235 | Optical spectrum analyzer |
