Модули анализаторов оптического спектра EXFO FTBx-5245 и FTBx-5255 с поддержкой DWDM с шагом каналов от 12,5 ГГц до 200 ГГц и скоростей передачи данных в канале: 1G / 10G / 40G / 100G / 200G / 400G
Подробнее
Описание

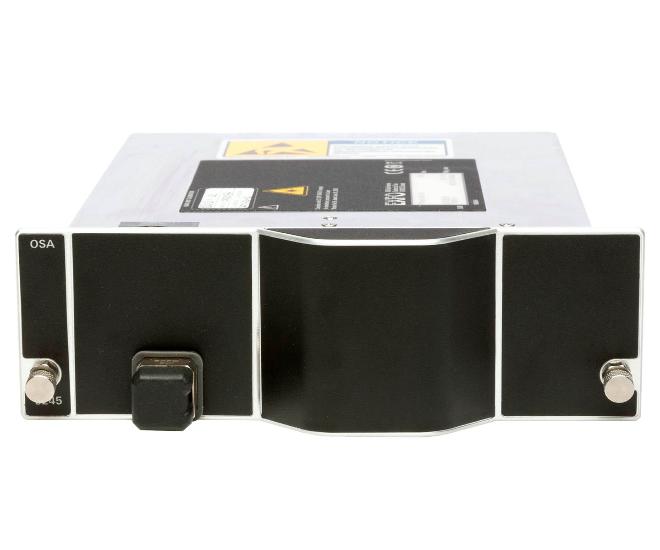

Модули анализаторов оптического спектра EXFO FTBx-5245 и FTBx-5255 являются самыми функциональными в линейке анализаторов компании EXFO. Они обеспечивают решение широкого спектра задач: от разработки и исследования лазеров до тестирования работающих магистралей DWDM со скоростями 400G на канал. В серию FTBx-52x5 входят три модификации модулей: самый простой FTBx-5245 без контроллера поляризации, более функциональный FTBx-5245-P с контроллером поляризации и самый функциональный FTBx-5255 с контроллером поляризации и возможностью измерять OSNR (отношение сигнал/шум) непосредственно в работающих сетях 40G/100G/200G/400G.
Комплектация
- EXFO FTBx-5245 Модуль анализатора оптического спектра без контроллера поляризации
- EXFO FTBx-5245-P Модуль анализатора оптического спектра с контроллером поляризации
- EXFO FTBx-5255 Модуль анализатора оптического спектра с контроллером поляризации и возможностью измерять OSNR (отношение сигнал/шум) непосредственно в работающих сетях 40G/100G/200G/400G
- Руководство пользователя на английском языке (в электронном виде)
- Сертификат калибровки
- 1 год гарантии (возможно продление срока гарантии до 3 и 5 лет)
Характеристики
- Диапазон длин волн: 1250 нм – 1650 нм.
- Динамический диапазон: от -80 дБм до +18 дБм.
- Погрешность измерения длины волны: 0,01 нм.
- Погрешность измерения мощности: 0,5 дБ.
- Поддержка DWDM с шагом каналов от 25 до 200 ГГц (модели FTBx-5245 и FTBx-5245-P).
- Поддержка DWDM с шагом каналов от 12,5 до 200 ГГц (модель FTBx-5255).
- Измерение OSNR для 1G/10G по методу интерполяции (все модели).
- Измерение OSNR для 10G/40G по методу in-band (только FTBx-5245-P и FTBx-5255).
- Измерение OSNR для 40G/100G/200G/400G перед вводом в эксплуатацию (все модели).
- Измерение OSNR для 40G/100G/200G/400G в процессе эксплуатации (только FTBx-5255).
- Поддержка стандартов: IEC 61280-2-9, IEC 61282-12, YD/T 2147-2010 и др.
- Подробный анализ DWDM, CWDM, ROADM, оптических усилителей (EDFA) и лазеров.
- Размер модуля: 2 слота.
- Совместимы с платформами EXFO FTB-2 Pro и FTB-4 Pro.
- Максимальная точность измерений и поддержка новейших стандартов
Описание
Модели
| Модели | Описание |
| FTBx-5245 | Optical spectrum analyzer |
| FTBx-5245-P | Optical spectrum analyzer with polarization controller |
| FTBx-5245-HPW | Optical spectrum analyzer with high power option |
| FTBx-5245-P-HPW | Optical spectrum analyzer with polarization controller and high power option |
| FTBx-5255 | Optical Spectrum Analyzer with polarization controller |
| FTBx-5255-HPW | Optical spectrum analyzer with polarization controller and high power option |
