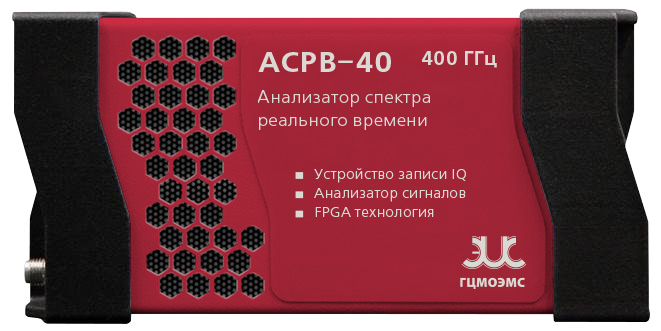

АСРВ-40 - это модуль приемника/анализатора спектра, основанный на супергетеродинной цифровой архитектуре ПЧ, оснащенный интерфейсом USB3.0 и высокоскоростной цифровой обработкой сигналов ПЛИС, обеспечивающий хорошую производительность при компактных размерах. Он оптимизирован для таких приложений, как приемники, мониторинг спектра и радиочастотное тестирование. Он предлагает множество выходов, включая спектр, цифровой IQ поток, детектор мощности сигнала (полоса пропускания с нулевой разверткой) и спектр в реальном времени. Объем, вес и энергопотребление в высшей степени оптимизированы для полевых и встраиваемых применений. Он обеспечивает высокую совместимость интерфейсов API, которые позволяют быстро реализовать эффективную вторичную разработку. Пользовательский код совместим с другими устройствами, такими как АСРВ-20, что позволяет гибко выбирать оборудование в соответствии с потребностями их приложений.
АСРВ-40 обеспечивает гибкое решение для приемников, мониторинга спектра и удобного радиочастотного тестирования.
Устройство имеет вес всего 185 г, что меньше размера мобильного телефона, реализуя полную функциональность супергетеродинного приемника и системы анализатора спектра в компактных размерах.
Модуль имеет встроенный супергетеродинный РЧ приемник с высокой производительностью, а также внутреннюю систему цифровой обработки на базе ПЛИС для ускорения обработки цифрового сигнала. Цифровая обработка сигналов на основе ПЛИС эффективно снижает требования к производительности устройства на внутреннем процессоре. Даже на маломощных процессорных платформах x86 или ARM с ограниченной производительностью устройство АСРВ-40 может быть развернуто для достижения хороших результатов измерений. АСРВ-40 корректно работает как в операционных системах Linux, так и в Windows.
- Приемник/анализатор спектра реального времени с полосой 9 кГц — 40 ГГц
- Супергетеродинный цифровой приемник, 19-сегментный фильтр-преселектор
- Полоса анализа 100МГц с регулируемой частотой дискретизации, скорость развертки спектра 400 ГГц/с
- Цифровая обработка сигналов на базе ПЛИС
- 9 кГц — 40 ГГц типовое подавление зеркального канала и помех на ПЧ >75 дБн
- Средний уровень собственных шумов 40 ГГц/10 ГГц DANL = -141/-146 дБм/Гц
- Фазовый шум 40 ГГц/10 ГГц -86/-99 дБн/Гц при 10 кГц
- Масса 185 г (основной модуль), размер: 125×60×17 мм, потребляемая мощность: 10-14 Вт
- Интерфейсы API с высокой степенью совместимости и графический интерфейс SAStudio4
- Совместимость с процессорами ARM и x86, операционными системами Linux и Windows
- Встроенный термостатированный опорный генератор OCXO (oпция),
- температурный дрифт ≤0,15х10-6
- Диапазон рабочих температур от - 20 °C/- 40 °C до 70 °C (опция)
- Интерфейс удаленного управления USB3.0/2.0 Type-C
Характеристика | Значение |
Диапазон частот | 9kHz ~ 40GHz |
Архитектура | SHR |
DANL (dBm/Hz) | -155 @ 40GHz |
Фазовый шум (dBc/Hz) 10кГц отстройка | -100 @ 1GHz |
Фазовый шум 1МГц отстройка | -111 @ 20GHz |
Преселекторы | 14 |
Максимальная полоса анализа | 100MHz |
Max RBW | 10MHz |
Скорость развертки | 500GHz/s |
Габариты (мм) | 125x60x16 |
Вес | 210g |
Энергопотребление | 12W |
