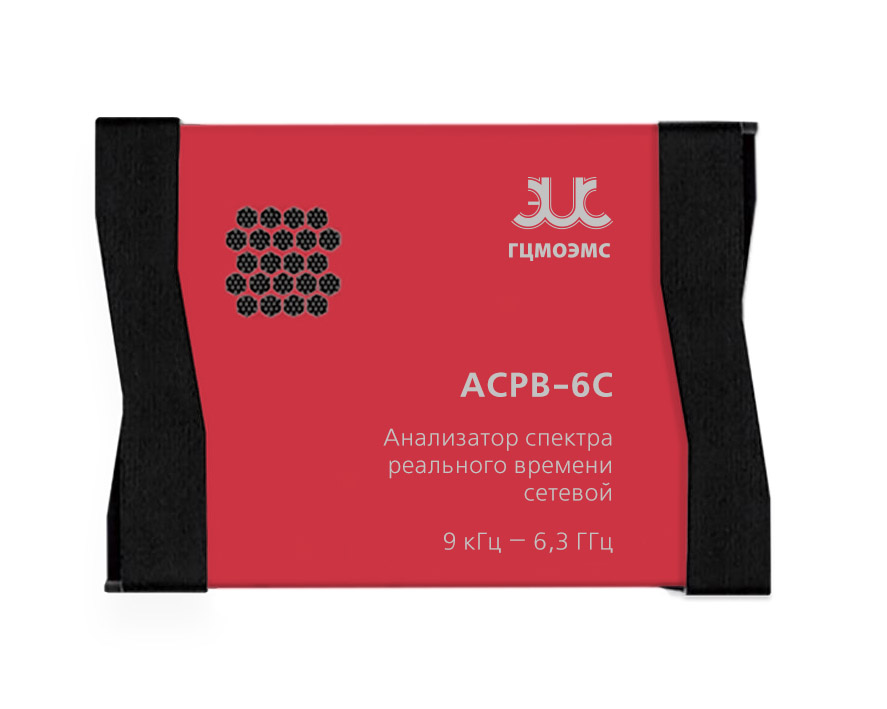

Анализатор спектра реального времени ГЦМО ЭМС АСРВ-6С с диапазоном от 9 кГц до 6,3 ГГц
Подробнее
Описание
Анализатор спектра реального времени, 9 кГц — 6,3 ГГц, полоса анализа 100 МГц, скорость свиппирования 78 ГГц/c
- Приемник-анализатор спектра реального времени с полосой от 9 кГц до 6,3 ГГц
- Встроенный генератор аналоговых сигналов 100 кГц — 6,3 ГГц (опция)
- Полоса анализа 100 МГц, скорость развертки спектра 78 ГГц/с
- Цифровая обработка сигналов на основе FPGA
- Вес 635 грамм, размер 167 мм×117 мм×28 мм, потребляемая мощность: 13-16 Вт
- Интерфейс Ethernet 1000M/100M
- Встроенный многорежимный GNSS
- Предоставляет 1PPS, информацию о широте и долготе и отметку времени
- Высоко совместимые интерфейсы API и графический интерфейс SAStudio4
- Совместимость с процессорами ARM и x86, операционными системами Linux и Windows
- Диапазон рабочих температур от -20°C/-40°C до 70°C (опция)
- Встроенный OCXO (опция) или OCXO с поддержкой GNSS (опция)
- Встроенный модуль данных 4G (опция)
Характеристики
| Частота | |
| Диапазон частот | 9 кГц — 6,3 ГГц |
| Начальная погрешность установки частоты | < 1 x 10-6, поддержка ручной корректировки программы |
|
Опорный генератор |
Внутренний или внешний, программно-управляемое переключениеСтарение внутреннего термокомпенсированного кварцевого генератора (TCXO) < 1 м. д./год, дрейф температуры < 1 x 10-6 |
| Чистота спектра | ||||
| Однополосный фазовый шум | дБн/Гц | |||
| Несущая частота | 500 МГц | 1 ГГц | 3 ГГц | 6 ГГц |
| 1 кГц | -112,8 | -107,5 | -99,3 | -93,1 |
| 10 кГц | -120,6 | -114,2 | -103,6 | -101,2 |
| 100 кГц | -120,1 | -112,5 | -101,8 | -99,3 |
| 1 МГц | -134,1 | -132,8 | -127,7 | -122,7 |
|
Подавление ложных сигналов включено, дБмВт Полоса разрешения (RBW) = 1 кГц |
Диапазон частот | R. L. = 0 дБмВт | R. L. = -20 дБмВт | R. L. = -50 дБмВт |
| 100 кГц — 100 МГц | < -90 | < -110 | < -104 | |
| 100 МГц — 6,3 ГГц | < -90 | < -110 | < -125 | |
| Подавление ложных сигналов выключено | 100 кГц — 100 МГц | < -90 | < -100 | < -100 |
| 100 МГц — 6,3 ГГц | < -77 | < -95 | < -115 | |
| Подавление радиопомех от зеркального канала | > 90 дБн (подавление помех включено), > 35 дБн (подавление помех отключено) | |||
| Помехи, связанные с гетеродином | < -65 дБн (смещение центральной частоты ± (N/M) x 125 МГц, N/M = 1, 2, 3, 4, 5...) | |||
| Линейность | |||
|
IIP3 (дБмВт) Шаг 2 MГц -6 дБFs/тон |
1 ГГц |
3 ГГц |
6 ГГц |
| R. L. = +20 дБмВт | 51,8 | 44,9 | 40,7 |
| R. L. = 0 дБмВт | 30,8 | 30,5 | 27,4 |
| R. L. = -20 дБмВт | 12,3 | 11,6 | 7,5 |
| R. L. = -50 дБмВт | -25,2 | -23,6 | -25,2 |
|
IIP2 (дБмВт) Шаг 2 MГц -6 дБFs/тон |
1 ГГц |
2 ГГц |
3 ГГц |
| R. L. = +20 дБмВт | > 80 | > 85 | > 85 |
| R. L. = 0 дБмВт | > 80 | > 80 | > 80 |
| R. L. = -20 дБмВт | > 70 | > 70 | > 70 |
| R. L. = -50 дБмВт | > 65 | > 65 | > 70 |
| Обработка сигналов | |
| Полоса анализа | Максимум 100 MГц, коэффициент децимации 1 |
| Синфазно-квадратурные данные (IQ) | 125 Мвыб/сКоэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе FPGA, всего 13 градаций, АЦП 14/12 бит с обработкой ЦОС и выходом шириной 8/16/32 бит |
|
Ёмкость запоминающего устройства |
Объём встроенной памяти 128 Мбайт |
| Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска | |
| Отклик к сигналу внешнего запуска | Максимальная частота отклика 500 раз/с |
| Аналоговый выход ПЧ | Недоступен |
* Такие типовые значения показателей применимы для следующих условий: пуск и прогрев в течение 20 минут; температура окружающей среды +25 °С (внутренняя температура устройства +50 °С); стандартный режим развёртки — подавление ложных сигналов включено.
| Амплитуда | ||||
| Максимальная безопасная входная мощность (CW) | +26 дБмВт | 30 МГц — 6,3 ГГц предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт) | ||
| +10 дБмВт | 100 кГц — 30 МГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт) | |||
| Максимальное напряжение | ± 15 В постоянного тока | |||
| Диапазон отображения | Средний уровень собственных шумов (DANL) — +26 дБмВт | |||
| Погрешность амплитуды | ± 1,5 дБ | |||
| Пульсация спектра в полосе пропускания ПЧ | ± 1,75 дБ (аналоговая полоса пропускания по ПЧ 100 МГц) | |||
| Опорный уровень (R. L.) | –50 дБмВт — +23 дБмВт | |||
| РЧ-предусилители | Преобразователи частоты (частота ≥ 30 МГц) оборудованы предусилителем, который можно настроить на автоматическое включение или принудительное выключение | |||
|
КСВН |
< 1,7:1 | 30 МГц — 6,3 ГГц (R. L. ≥ +10 дБмВт) | ||
| < 2,0:1 | 30 МГц — 6,3 ГГц (R. L. ≥ 0 дБмВт) | |||
| < 2,5:1 | 30 МГц — 6,3 ГГц (R. L. ≥ –40 дБмВт) | |||
| Средний уровень собственных шумов (DANL) дБмВт/Гц |
Диапазон частот |
R. L. = 0 дБмВт (коэффициент усиления ПЧ = 3) | R. L. = –20 дБмВт (коэффициент усиления ПЧ = 3) | R. L. = –50 дБмВт (коэффициент усиления ПЧ = 3) |
|
Полоса разрешения (RBW) = 10 кГц Детектор среднеквадратичного (RMS) значения сигнала |
9 кГц | -106,4 | -117,5 | -119,0 |
| 100 кГц — 100 МГц | -134,1 | -139,0 | -137,6 | |
| 100 МГц — 3,0 ГГц | -133,2 | -151,7 | -160,1 | |
| 3,0 ГГц — 6,3 ГГц | -127,2 | -144,6 | -161,7 | |
| Стандартный анализ спектра | |||
| Детектор линии развёртки | Положительный пиковый, отрицательный пиковый, среднеквадратичный, нормальный, выборки | ||
| Полоса разрешения (RBW) | 1 Гц — 10 МГц | ||
| Полоса видеосигнала (VBW) | 1 Гц — 10 МГц | ||
| Операции над графиками | Очистка и запись, удержание максимального / минимального значений, усреднённые значения, стоп-кадр | ||
| Представление данных | ПО SAStudio4 предоставляет обычный спектр, частотно-временную диаграмму (спектрограмму) и статистические данные | ||
|
Скорость развёртки — Стандартный анализ спектра |
90,4 ГГц/с | ПЛИС | RBW ≥ 250 кГц, окно Блэкмана-Натталла, стандартное подавление шумов |
| 45,2 ГГц/с | ПЛИС | RBW = 250 кГц, окно Блэкмана-Натталла, усиленное подавление шумов | |
| 11,5 ГГц/с | ПЛИС | RBW = 30 кГц, окно Блэкмана-Натталла, усиленное подавление шумов | |
| 0,7 ГГц/с | ЦПУ | RBW = 1 кГц, окно Блэкмана-Натталла, усиленное подавление шумов | |
| Анализ данных / Нулевой диапазон измерения | |
| Максимальное разрешение по времени | 16 нс |
| Максимальная полоса анализа | 50 МГц |
| Режимы детектирования | Положительный пиковый, выборки, средних значений, среднеквадратичный |
| Анализ спектра в реальном времени | |||
|
БПФ-анализ (FFT) |
Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий |
||
|
Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс); POI (вероятность захвата сигналов = 2 x N x D x 8 нс) N — количество точек БПФ (1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...) |
|||
| Типовые настройки | Частота обновления данных БПФ | POI (вероятность захвата сигналов) | |
| N = 1024, D = 1 | 122 070 раз/с | 16,384 мкс | |
| N = 32, D = 1 | 3 906 250 раз/с | 0,512 мкс | |
| Полоса анализа в реальном времени | 100 МГц | ||
| Оконная функция | Окно Блэкмана-Натталла, окно с плоской вершиной | ||
| Полоса разрешения (RBW) | 14,73 МГц — 3,59 кГц (окно с плоской вершиной), 7,81 МГц — 1,90 кГц (окно Блэкмана-Натталла), 13 градаций для каждого типа окна | ||
| Разрешение по амплитуде | 0,75 дБ | ||
