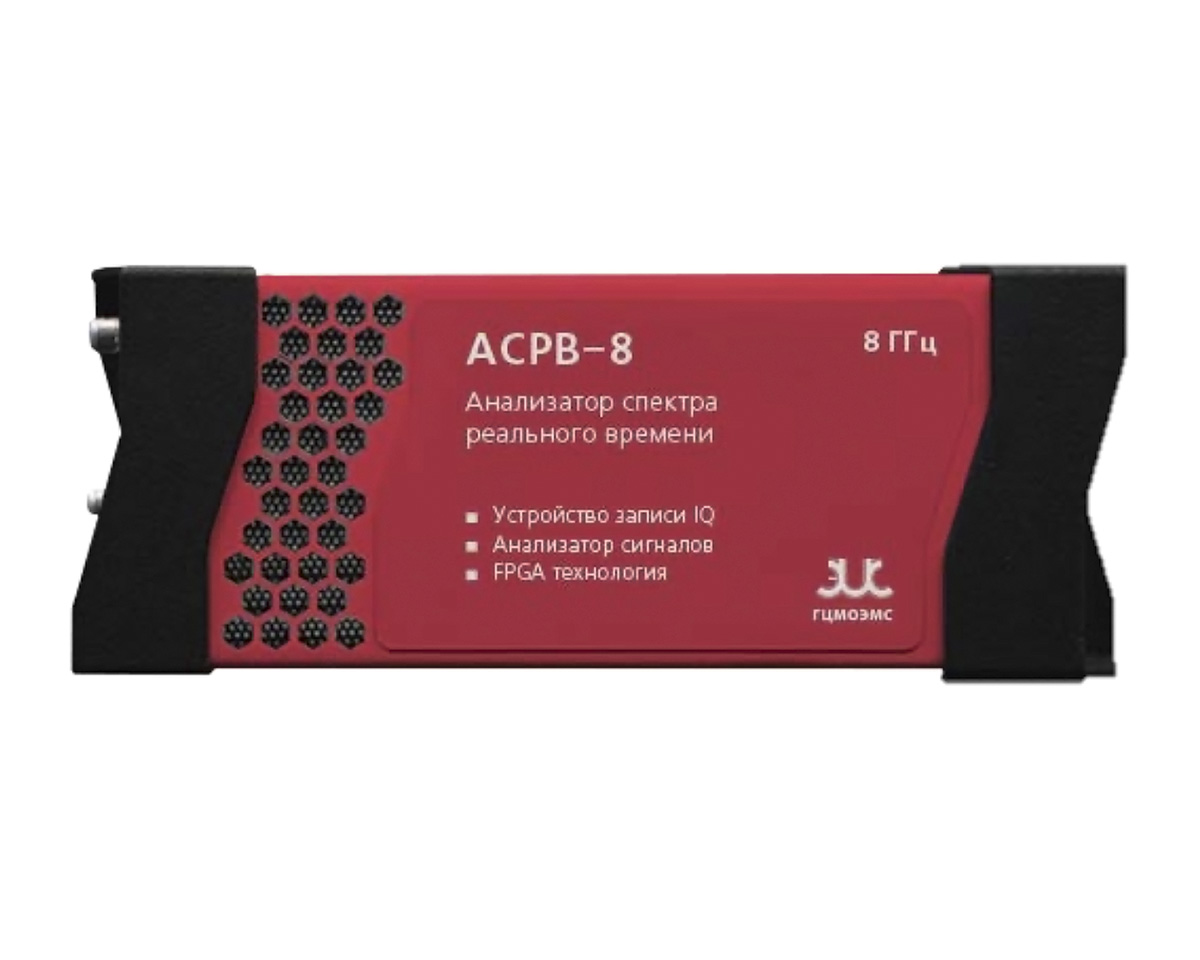

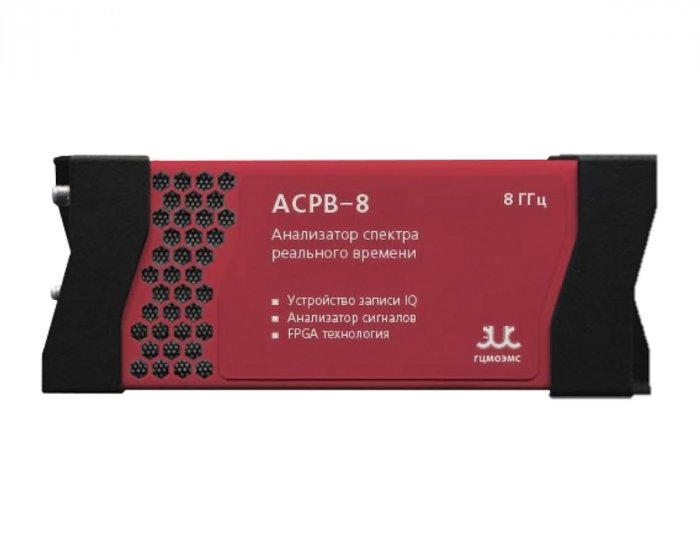

Анализатор спектра реального времени ГЦМО ЭМС АСРВ-8 с диапазоном от 9 кГц до 8,5 ГГц
Подробнее
Описание
- Приёмник-анализатор спектра реального времени с полосой 9 кГц — 8,5 ГГц
- Встроенный аналоговый генератор сигналов с полосой 100 кГц — 6,3 ГГц (опция)
- Полоса анализа 100 МГц с регулируемой частотой дискретизации, скорость развёртки спектра 300 ГГц/с
- Цифровая обработка сигналов на основе технологии ПЛИС (FPGA)
- Фазовый шум (1 ГГц) -120 дБн/Гц при 10 кГц
- Средний уровень собственных шумов (1 ГГц) -169 дБн/Гц
- Масса 168 г, габариты 142 х 54 х 16 мм, энергопотребление 8 — 11 Вт
- Интерфейсы API с высокой степенью совместимости и графический интерфейс СПО АСРВ
- Совместимость с процессорами ARM и x86
- Совместимость с операционными системами Linux и Windows
- Диапазон рабочих температур от -20 °C/-40 °C до +70 °C (опция)
- Встроенный термостатированный генератор ТCXO (опция) или термостатированный кварцевый генератор (OCXO)с привязкой к ГНСС (опция)
- Интерфейс USB 3.0/2.0 Type-C
Характеристики
| ЧАСТОТА | ||||
| Диапазон частот | 9 кГц — 8,5 ГГц | |||
| Начальная погрешность установки частоты | <1 x 10-6, поддержка ручной корректировки программы | |||
|
Опорный генератор |
Внутренний или внешний, программно-управляемое переключениеСтарение внутреннего термокомпенсированного кварцевого генератора (TCXO) 10 МГц<1 x 10-6/год, температурный дрейф <1 x 10-6; внутренний OCXO (опция), температурный дрейф <1 x 10-6 | |||
| ЧИСТОТА СПЕКТРА | ||||
| Однополосный фазовый шум | дБн/Гц | |||
| Несущая частота | 500 МГц | 1 ГГц | 3 ГГц | 8,5 ГГц |
| 1 кГц | -114,3 | -110,8 | -102,7 | -93,3 |
| 10 кГц | -126,5 | -120,0 | -110,5 | -102,5 |
| 100 кГц | -125,1 | -120,1 | -111,7 | -102,4 |
| 1 МГц | -134,8 | -133,5 | -125,0 | -117,1 |
|
Подавление ложных сигналов включено дБмВт Полоса разрешения (RBW) = 1 кГц |
Диапазон частот | R. L. = 0 дБмВт | R. L. = -20 дБмВт | R. L. = -50 дБмВт |
| 100 кГц — 100 МГц | < -101 | < -110 | < -104 | |
| 100 МГц — 6,3 ГГц | < -87 | < -106 | < -115 | |
| 6,3 ГГц — 8,5 ГГц | < -83 | < -96 | < -117 | |
|
Подавление ложных сигналов выключено |
100 кГц — 100 МГц | < -87 | < -102 | < -123 |
| 100 МГц — 6.3 ГГц | < -76 | < -91 | < -113 | |
| 6,3 ГГц — 8,5 ГГц | < -81 | < -94 | < -115 | |
| Подавление радиопомех от зеркального канала | > +90 дБн (подавление помех включено), > +35 дБн (подавление помех отключено) | |||
| Помехи, связанные с гетеродином | < -65 дБн (смещение центральной частоты ± (N/M) x 125 МГц, N/M = 1, 2, 3, 4, 5...) | |||
| ОБРАБОТКА СИГНАЛОВ | ||||
| Полоса анализа | Максимум 100 MГц, коэффициент децимации 1 | |||
| Синфазно-квадратурные данные (IQ) |
125 Мвыб/сПоддержка 120-125 Мвыб/с программно-регулируемая (опция), шаг 1 Гц Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе FPGA, всего 13 градаций, АЦП 14/12 бит с обработкой ЦОС и выходом шириной 8/16/32бит |
|||
|
Ёмкость запоминающего устройства |
Объём встроенной памяти 128 Мбайт | |||
| Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска | ||||
| Отклик к сигналу внешнего запуска | Максимальная частота отклика 500 раз/с | |||
| Аналоговый выход ПЧ | Недоступен | |||
| АНАЛИЗ ДАННЫХ / НУЛЕВОЙ ДИАПАЗОН ИЗМЕРЕНИЯ | ||||
| Максимальное разрешение по времени | 16 нс | |||
| Максимальная полоса анализа | 50 МГц | |||
| Режимы детектирования | Положительный пиковый, выборки, средних значений, среднеквадратичный | |||
* Такие типовые значения показателей применимы для следующих условий: пуск и прогрев в течение 20 минут; температура окружающей среды 25 °С (внутренняя температура устройства 50 °С); стандартный режим развёртки — подавление ложных сигналов включено.
| АМПЛИТУДА | |||||
| Максимальная безопасная входная мощность (CW) | +26 дБмВт | 30 МГц — 8,5 ГГц предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт) | |||
| +10 дБмВт | 100 МГц — 30 МГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт) | ||||
| Максимальное напряжение | ± 15 В постоянного тока | ||||
| Диапазон отображения | Средний уровень собственных шумов (DANL) — +26 дБмВт | ||||
| Погрешность амплитуды | ± 1,5 дБ | ||||
| Пульсация спектра в полосе пропускания ПЧ | ± 1,75 дБ (аналоговая полоса пропускания по ПЧ 100 МГц) | ||||
| Опорный уровень (R. L.) | –50 дБмВт — +23 дБмВт | ||||
| РЧ-предусилители | Настройка автоматического включения или принудительного выключения | ||||
|
КСВН |
< 1,7:1 | 30 МГц — 8,5 ГГц (R. L. ≥ + 10 дБмВт) | |||
| < 2,0:1 | 30 МГц — 8,5 ГГц (R. L. ≥ 0 дБмВт) | ||||
| < 2,5:1 | 30 МГц — 8,5 ГГц (R. L. ≥ –40 дБмВт) | ||||
| Средний уровень собственных шумов (DANL) дБмВт/Гц |
Диапазон частот |
R. L. = 0 дБмВт (коэффициент усиления ПЧ = 3) | R. L. = –20 дБмВт (коэффициент усиления ПЧ = 3) | R. L. = –50 дБмВт (коэффициент усиления ПЧ = 3) | |
|
Полоса разрешения (RBW) = 10 кГц Детектор среднеквадратичного (RMS) значения сигнала |
9 кГц | -113,6 | -122,2 | -140,5 | |
| 100 кГц — 100 МГц | -131,5 | -137,2 | -163,2 | ||
| 100 МГц — 3,0 ГГц | -131,7 | -149,7 | -166,6 | ||
| 3,0 ГГц — 6,3 ГГц | -143,8 | -144,4 | -164,6 | ||
| 6,3 ГГц — 7,5 ГГц | -127,4 | -140,1 | -161,2 | ||
| 7,5 ГГц — 8,5 ГГц | -123,8 | -137,5 | -158,8 | ||
| СТАНДРАТНЫЙ АНАЛИЗ СПЕКТРА | |||||
| Детектор линии развертки | Положительный пиковый, отрицательный пиковый, среднеквадратичный, нормальный, выборки | ||||
| Полоса разрешения (RBW) | 1 Гц — 10 МГц | ||||
| Полоса видеосигнала (VBW) | 1 Гц — 10 МГц | ||||
| Операции над графиками | Очистка и запись, удержание максимального / минимального значений, усреднённые значения, стоп-кадр | ||||
| Представление данных |
СПО АСРВ предоставляет обычный спектр, частотно-временную диаграмму (спектрограмму) и статистические данные |
||||
|
Скорость развёртки —Стандартный анализ спектра |
310,3 ГГц/с | ПЛИС | RBW ≥ 250 кГц, окно Блэкмана-Натталла, подавление шумов: стандартное | ||
| 150,2 ГГц/с | ПЛИС | RBW = 250 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное | |||
| 38,7 ГГц/с | ПЛИС | RBW = 30 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное | |||
| 1,8 ГГц/с | ЦПУ | RBW = 1 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное | |||
| АНАЛИЗ СПЕКТРА В РЕАЛЬНОМ ВРЕМЕНИ | |||||
|
БПФ-анализ (FFT) |
Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий |
||||
|
Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс), POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N — количество точек БПФ (1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...) |
|||||
| Типовые настройки | Частота обновления данных БПФ | POI (вероятность захвата сигналов) | |||
| N = 1024, D = 1 | 122 070 раз/с | 16,384 мкс | |||
| N = 32, D = 1 | 3 906 250 раз/с | 0,512 мкс | |||
| Полоса анализа в реальном времени | 100 МГц | ||||
| Оконная функция | Окно Блэкмана-Натталла, окно с плоской вершиной | ||||
| Полоса разрешения (RBW) | 14,73 МГц — 3,59 кГц (окно с плоской вершиной), 7,81 МГц — 1,90 кГц (окно Блэкмана-Натталла), 13 градаций для каждого типа окна | ||||
| Разрешение по амплитуде | 0,75 дБ | ||||
| ГЕНЕРАТОР СИГНАЛОВ (ОПЦИЯ ТГ) | |||||
| Диапазон частот | 100 кГц — 6,3 ГГц, с шагом 10 Гц | ||||
| Диапазон мощности | -50 дБмВт — 0 дБмВт, с шагом 0,25 дБ | ||||
| КСВН | < 2,0:1 | 30 МГц — 6,3 ГГц | |||
| Негармонические фазовые шумы | < -50 дБн | ||||
| Гармоническая волна | 100 кГц — 30 МГц | 30 МГц — 1,6 ГГц | 1,6 ГГц — 3 ГГц | 3 ГГц — 3,2 ГГц | 3,2 ГГц — 8,5 ГГц |
| Вторая гармоника | < -10 дБн | < -10 дБн | < -20 дБн | < -20 дБн | < -20 дБн |
| Третья гармоника и выше | < -10 дБн | < -10 дБн | < -20 дБн | < -20 дБн | < -20 дБн |
|
Утечка сигнала на приёмник |
100 кГц — 30 МГц | > +90 дБн | |||
| 30 МГц — 3 ГГц | > +80 дБн | ||||
| 3 ГГц — 6,3 ГГц | > +70 дБн | ||||
| 6,3 ГГц — 8,5 ГГц | > +60 дБн | ||||
Документы
ГЦМО ЭМС АСРВ-8 Спецификация
323 Кб
Описание
| Опции | Описание |
| 01 | Встроенный термостатированный кварцевый генератор (OCXO) опорных импульсов (аппаратная опция) |
| ТГ | Встроенный генератор сигналов (аппаратная опция) 100 кГц – 6,3 ГГц |
| 03 | Регулировка частоты дискретизации АЦП |
| И01 | Внешняя плата MUXIO |
| И02 | Внешний модуль ГНСС |
| И03 | Внешний высокоточный модуль ГНСС |
| И04 | Внешний модуль ГНСС с OCXO |
| Т1 | Расширение рабочей температуры до -20 — +70 °C |
| Т2 | Расширение рабочей температуры до -40 — +70 °C |
