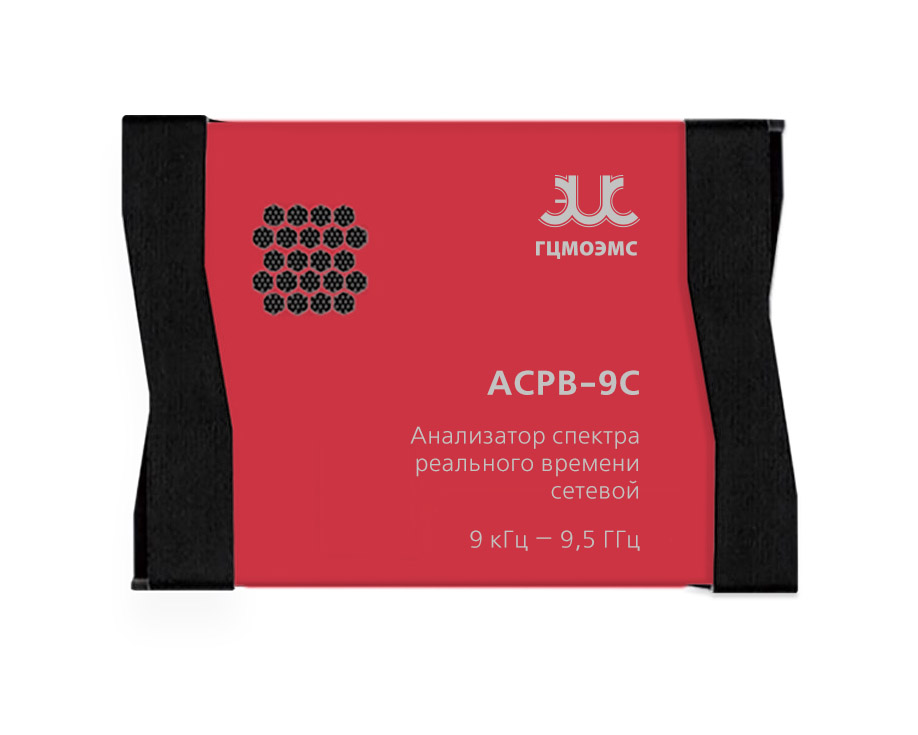

Анализатор спектра реального времени ГЦМО ЭМС АСРВ-9С с диапазоном от 9 кГц до 9,5 ГГц
Подробнее
Описание
Анализатор спектра реального времени, 9 кГц — 9,5 ГГц, полоса анализа 100 МГц, скорость свиппирования 330,9 ГГц/c
- Приемник-анализатор спектра реального времени с полосой 9 кГц — 9,5 ГГц
- Супергетеродинный цифровой приемник, 14-сегментный фильтр-преселектор
- В диапазоне частот 9 кГц — 9,5 ГГц типовое подавление зеркального канала > 90 дБ, типовое подавление помех на промежуточной частоте (ПЧ) > 90 дБ
- Полоса анализа 100 МГц с регулируемой частотой дискретизации, скорость развертки 330,9 ГГц/с
- Цифровая обработка сигналов на основе FPGA
- Вес 645 грамм, 167×117×28 мм, потребляемая мощность: 13-16 Вт
- Интерфейс Ethernet 1000M/100M
- Встроенный многорежимный GNSS
- Предоставление 1PPS, информации о широте и долготе и метки времени
- Высоко совместимые интерфейсы API и графический интерфейс SAStudio4
- Совместимость с процессорами ARM и x86, операционными системами Linux и Windows
- Диапазон рабочих температур от -20°C/-40°C до 70°C (опция)
- Встроенный OCXO (опция) или OCXO с поддержкой GNSS (опция)
- Встроенный модуль данных 4G (опция)
Характеристики
| Частота | |
| Диапазон частот | 9 кГц — 9,5 ГГц |
| Начальная погрешность установки частоты | < 1 x 10-6, поддержка ручной корректировки программы |
| Опорный генератор |
Внутренний или внешний, программно-управляемое переключение Старение внутреннего термокомпенсированного кварцевого генератора (TCXO) < 1 м. д./год, дрейф температуры < 1 x 10-6 |
| Чистота спектра | ||||
| Однополосный фазовый шум | дБн/Гц | |||
| Несущая частота | 1 ГГц | 3 ГГц | 6 ГГц | 9 ГГц |
| 1 кГц | -95,2 | -96,6 | -93,9 | -91,5 |
| 10 кГц | -101,6 | -102,6 | -101,6 | -98,5 |
| 100 кГц | -100,6 | -103,9 | -103,2 | -99,7 |
| 1 МГц | -120,9 | -121,8 | -120,3 | -116,2 |
| 10 МГц | -134,2 | -133,5 | -134,2 | -131,4 |
|
Остаточный отклик подавление помех отключено дБмВт Полоса разрешения (RBW) = 1 кГц Пиковый детектор положительных сигналов |
Диапазон частот | R. L. = 0 дБмВт | R. L. = -20 дБмВт | R. L. = -50 дБмВт |
| 9 кГц — 1,0 ГГц | < -83 | < -110 | < -120 | |
| 1,0 ГГц — 3,0 ГГц | < -83 | < -92 | < -120 | |
| 3,0 ГГц — 9,5 ГГц | < -90 | < -100 | < -130 | |
| Подавление радиопомех от зеркального канала | 100 кГц — 3,0 ГГц |
> +90 дБн (подавление помех отключено), > +90 дБн (подавление помех включено) |
||
| 3,0 ГГц — 9,5 ГГц |
> +60 дБн (подавление помех отключено), > +90 дБн (подавление помех включено) |
|||
| Подавление ПЧ (R. L. = 0 дБ) |
> +90 дБн (подавление помех включено), > +80 дБн (подавление помех отключено) |
|||
| Помехи, связанные с гетеродином | < -65 дБн (смещение центральной частоты ± (N/M) x 125 МГц, N/M = 1, 2, 3, 4, 5…) | |||
| Ложные сигналы на входе | < -75 дБн (подавление помех включено), < -50 дБн (подавление помех отключено) | |||
| Линейность | |||
|
IIP3 дБмВт Шаг 2 MГц -6 дБFs/тон |
1 ГГц | 3 ГГц | 9 ГГц |
| R. L. = +20 дБмВт | 48,1 | 45,1 | 40,5 |
| R. L. = 0 дБмВт | 26,7 | 23,5 | 21,2 |
| R. L. = -20 дБмВт | 5,1 | 2,6 | -0,9 |
| R. L. = -50 дБмВт | -21,2 | -22,6 | -22,9 |
| Обработка сигналов | |
| Полоса анализа | Максимум 100 MГц, коэффициент децимации 1 |
| Синфазно-квадратурные данные (IQ) |
122,88 Мвыб/с, программная настройка 120 Мвыб/с — 125 Мвыб/с, шаг 1 Гц Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе ПЛИС, всего 13 градаций, АЦП 14/12 бит с обработкой ЦОС и выходом шириной 8/16/32 бит |
| Ёмкость запоминающего устройства | Объём встроенной памяти 128 Мбайт |
| Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска | |
| Отклик к сигналу внешнего запуска | Максимальная частота отклика 500 раз/с |
| Аналоговый выход ПЧ | Поддерживает 307,2 МГц ± 50 МГц |
* Такие типовые значения показателей применимы для следующих условий: пуск и прогрев в течение 20 минут; температура окружающей среды +25 °C (внутренняя температура устройства +50 °C); стандартный режим развёртки — подавление ложных сигналов включено.
| Амплитуда | ||||
| Максимальная безопасная входная мощность (CW) | +23 дБмВт | 50 МГц — 9.5 ГГц предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт) | ||
| +10 дБмВт | 100 кГц — 50 МГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт) | |||
| Максимальное напряжение | ±12 В постоянного тока | |||
| Диапазон отображения | Средний уровень собственных шумов (DANL) — +23 дБмВт | |||
| Погрешность амплитуды | ± 2,0 дБ | |||
| Пульсация спектра в полосе пропускания ПЧ | ± 2,0 дБ (аналоговая полоса пропускания по ПЧ 100 МГц) | |||
| Опорный уровень (R. L.) | –50 дБмВт — +23 дБмВт | |||
| РЧ-предусилители | Преобразователи частоты (частота ≥ 50 MГц) оборудованы предусилителем, который можно настроить на автоматическое включение или принудительное выключение | |||
|
Средний уровень собственных шумов (DANL) дБмВт/Гц Полоса разрешения (RBW) = 10 кГц Детектор среднеквадратичного (RMS) значения сигнала |
Диапазон частот | R. L. = 0 дБмВт (коэффициент усиления ПЧ = 2) | R. L. = –20 дБмВт (коэффициент усиления ПЧ = 2) | R. L. = –50 дБмВт (коэффициент усиления ПЧ = 2) |
| 9 кГц | -90,1 | -105,7 | -115,6 | |
| 1 МГц — 100 МГц | -134,2 | -146,3 | -150,9 | |
| 100 МГц — 3.0 ГГц | -131,0 | -145,7 | -165,1 | |
| 3,0 ГГц — 6,0 ГГц | -136,2 | -150,2 | -164,6 | |
| 6,0 ГГц — 9,5 ГГц | -135,4 | -148,9 | -157,4 | |
| Стандартный анализ спектра | |||
| Детектор линии развёртки | Положительный пиковый, отрицательный пиковый, среднеквадратичный, нормальный, выборки | ||
| Полоса разрешения (RBW) | 1 Гц — 10 МГц | ||
| Полоса видеосигнала (VBW) | 1 Гц — 10 МГц | ||
| Операции над графиками | Очистка и запись, удержание максимального/минимального значений, усреднённые значения, стоп-кадр | ||
| Представление данных | ПО SAStudio4 предоставляет обычный спектр, частотно-временную диаграмму (спектрограмму) и статистические данные | ||
| Измерения | Фазовый шум, уровень мощности канала, ширина занимаемой полосы частот, ширина полосы пропускания X дБ, подавление сигнала соседнего канала, интермодуляция третьего порядка (IM3) | ||
|
Скорость развёртки —
Стандартный анализ спектра |
330,9 ГГц/с | ПЛИС | RBW ≥ 1 МГц, окно Блэкмана-Натталла, подавление шумов: шунтирование |
| 150,2 ГГц/с | ПЛИС | RBW = 250 кГц, окно Блэкмана-Натталла, подавление шумов: стандартное | |
| 72,4 ГГц/с | ПЛИС | RBW = 30 кГц, окно Блэкмана-Натталла, подавление шумов: шунтирование | |
| 2,7 ГГц/с | ЦПУ | RBW = 1 кГц, окно Блэкмана-Натталла, подавление шумов: шунтирование | |
| Анализ данных / Нулевой диапазон измерения | |
| Максимальное разрешение по времени | 16 нс |
| Максимальная полоса анализа | 100 MГц |
| Режимы детектирования | Положительный пиковый, выборки, средних значений, среднеквадратичный |
| Анализ спектра в реальном времени | |||
| БПФ-анализ (FFT) |
Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий |
||
|
Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс); POI (вероятность захвата сигналов = 2 x N x D x 8 нс) N — количество точек БПФ (1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...) |
|||
| Типовые настройки | Частота обновления данных БПФ | POI (вероятность захвата сигналов) | |
| N = 1024, D = 1 | 122 070 раз/с | 16,384 мкс | |
| N = 32, D = 1 | 3 906 250 раз/с | 0,512 мкс | |
| Полоса анализа в реальном времени | 100 МГц | ||
| Оконная функция | Окно Блэкмана-Натталла, окно с плоской вершиной | ||
| Полоса разрешения (RBW) | 14,73 МГц — 3,59 кГц (окно с плоской вершиной); 7,81 МГц — 1,90 кГц (окно Блэкмана-Натталла); 13 градаций для каждого типа окна | ||
| Разрешение по амплитуде | 0,75 дБ | ||
