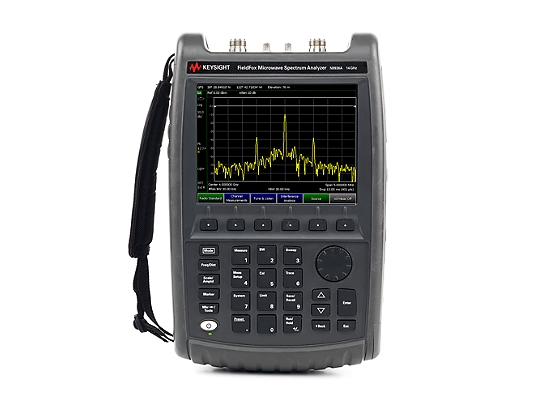

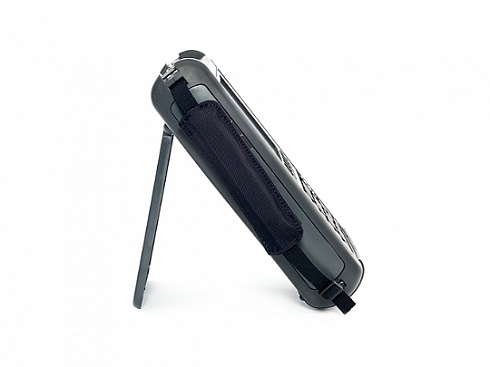

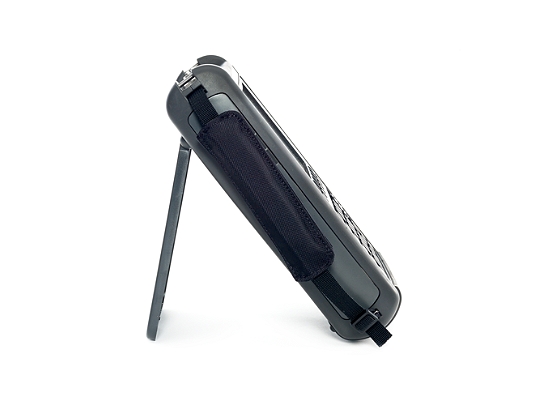

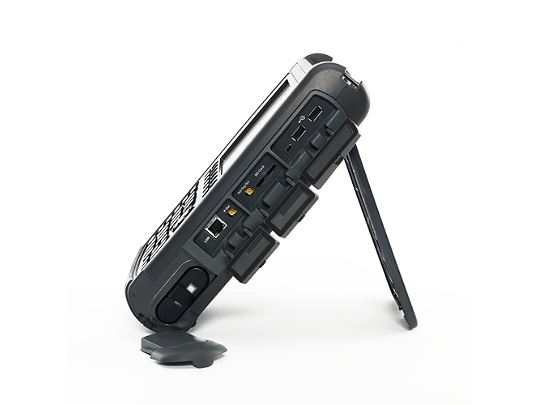

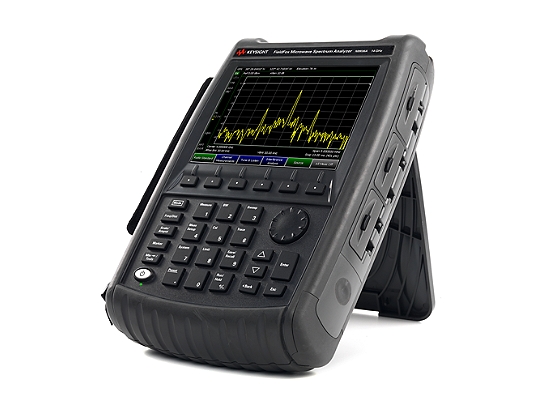

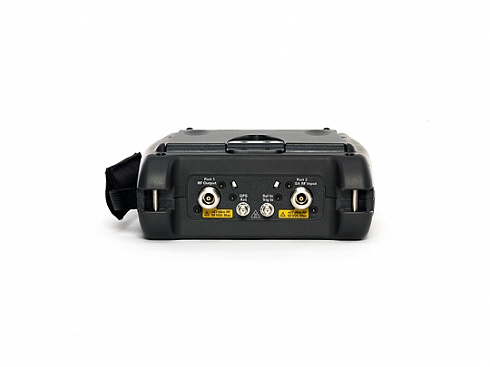

Портативные анализаторы Keysight FieldFox рассчитаны на эксплуатацию в самых тяжелых условиях благодаря прочной, но легкой конструкции и питанию от батарей. Они предназначены для измерения ВЧ-характеристик таких устройств, как кабели, антенны, фильтры, усилители, а также для анализа сигналов и спектра. Подобрав нужные опции и функции, на основе портативного анализатора FieldFox можно создать различные специализированные решения для тестирования антенно-фидерных устройств (АФУ), анализа сигналов, векторного анализа цепей (ВАЦ), анализа спектра в режиме реального времени, а также для анализа сигналов с цифровой модуляцией при тестировании по радиоэфиру. Анализаторы FieldFox всегда готовы к выполнению ВЧ-измерений, а благодаря гибкости настроек режимов работы они способны удовлетворить потребности как новичков, так и опытных пользователей.
- Это идеальный прибор для тестирования сетей 5G в процессе их развертывания и эксплуатации благодаря полосе анализа 120 МГц в режиме реального времени и возможности выполнения измерений при тестировании по радиоэфиру
- Возможность точного измерения зон покрытия сетей 5G, спутниковой связи и радиолокационных станций в диапазоне до 54 ГГц и выше, а также проверки формирования диаграмм направленности антенн, в том числе фазированных антенных решеток
- Упрощенный мониторинг сигналов в полевых условиях с широкополосным захватом и записью полностью скорректированных данных IQ
- Высокая эффективность диагностики радиолокационных систем и средств радиоэлектронной борьбы благодаря возможностям анализа спектра, полного двухпортового векторного анализа цепей, измерения мощности, коэффициента шума и параметров импульсов с точностью, сопоставимой с точностью высокопроизводительных настольных приборов
- Высокая прочность и надежность портативных анализаторов гарантирует стабильность измерений в самых сложных условиях эксплуатации
Анализатор сигналов ВЧ- и СВЧ-диапазонов
Основа: анализатор спектра
- Полоса анализа: до 120 МГц
- Встроенный измеритель мощности
- Измерение параметров импульсов
- Сканер каналов
- Приемник GPS
- Анализатор спектра реального времени
- Поддержка программного обеспечения 89600 VSA
- Поддержка программного обеспечения Surveyor 4D
- Анализатор I/Q-сигналов
- Измерение коэффициента шума
- Тестирование по радиоэфиру оборудования LTE FDD/TDD и 5G
- Картографирование внутри и вне помещений
- Измерения напряженности электромагнитного поля (общие и 5G)
- Полнодиапазонный следящий генератор
- Полнодиапазонный предусилитель
- Измеритель мощности с шиной USB
Model | Description | Frequency range (Useable to 5 kHz) | Test port connectors |
N9933B | 4 GHz FieldFox signal analyzer | 9 kHz to 4 GHz | Type-N (f) |
N9934B | 6.5 GHz FieldFox signal analyzer | 9 kHz to 6.5 GHz | Type-N (f) |
N9935B | 9 GHz FieldFox signal analyzer | 9 kHz to 9 GHz | Type-N (f) |
N9936B | 14 GHz FieldFox signal analyzer | 9 kHz to 14 GHz | Type-N (f) |
N9937B | 18 GHz FieldFox signal analyzer | 9 kHz to 18 GHz | Type-N (f) |
N9938B | 26.5 GHz FieldFox signal analyzer | 9 kHz to 26.5 GHz | Type-N (f) 2 |
N9960B | 32 GHz FieldFox signal analyzer | 9 kHz to 32 GHz | 2.4 mm (m) |
N9961B | 44 GHz FieldFox signal analyzer | 9 kHz to 44 GHz | 2.4 mm (m) |
N9962B | 50 GHz FieldFox signal analyzer | 9 kHz to 50 GHz | 2.4 mm (m) |
N9963B | 54 GHz FieldFox signal analyzer | 9 kHz to 54 GHz | 1.8 mm (m) |
Опции | Описание |
030 | Дистанционное управление |
208 | Измерение мощности относительно частоты внешним USB-преобразователем мощности |
209 | Расширенный анализ коэффициента передачи (функция ERTA) |
220 | Полнодиапазонный следящий генератор |
235 | Полнодиапазонный предусилитель |
236 | Анализатор интерференции и спектрограмм |
238 | Стробированная временная развертка |
302 | Поддержка внешних USB-преобразователей мощности |
307 | GPS-приемник |
309 | Перестраиваемый DC источник напряжения |
310 | Встроенный измеритель мощности |
312 | Сканер каналов |
320 | Измерение коэффициента отражений (обратные потери, КСВН и скалярные измерения) |
330 | Импульсные измерения |
350 | Анализатор спектра реального времени |
351 | I/Q-анализатор |
355 | Измеритель аналоговой модуляции |
356 | Измеритель коэффициента шума |
352 | Картографирование внутри и вне помещений |
358 | Измерения напряженности электромагнитного поля |
360 | Измерение характеристик фазированных антенных решеток |
370 | Тестирование по радиоэфиру оборудования LTE FDD |
371 | Тестирование по радиоэфиру оборудования LTE TDD |
377 | Тестирование по радиоэфиру оборудования 5G TF |
378 | Тестирование по радиоэфиру оборудования 5G NR |
B04 | Полоса анализа 40 МГц |
B10 | Полоса анализа 120 МГц |
89601B | Программное обеспечение 89600 VSA |
N6820ES | Программное обеспечение Surveyor 4D |
Модели | Описание |
N9933B | Портативный анализатор спектра FieldFox, от 5 кГц до 4 ГГц |
N9934B | Портативный анализатор спектра FieldFox, от 5 кГц до 6,5 ГГц |
N9935B | Портативный анализатор спектра FieldFox, от 5 кГц до 9 ГГц |
N9936B | Портативный анализатор спектра FieldFox, от 5 кГц до 14 ГГц |
N9937B | Портативный анализатор спектра FieldFox, от 5 кГц до 18 ГГц |
N9938B | Портативный анализатор спектра FieldFox, от 5 кГц до 26,5 ГГц |
N9960B | Портативный анализатор спектра FieldFox, от 5 кГц до 32 ГГц |
N9961B | Портативный анализатор спектра FieldFox, от 5 кГц до 44 ГГц |
N9962B | Портативный анализатор спектра FieldFox, от 5 кГц до 50 ГГц |
N9963B | Портативный анализатор спектра FieldFox, от 5 кГц до 54 ГГц |
