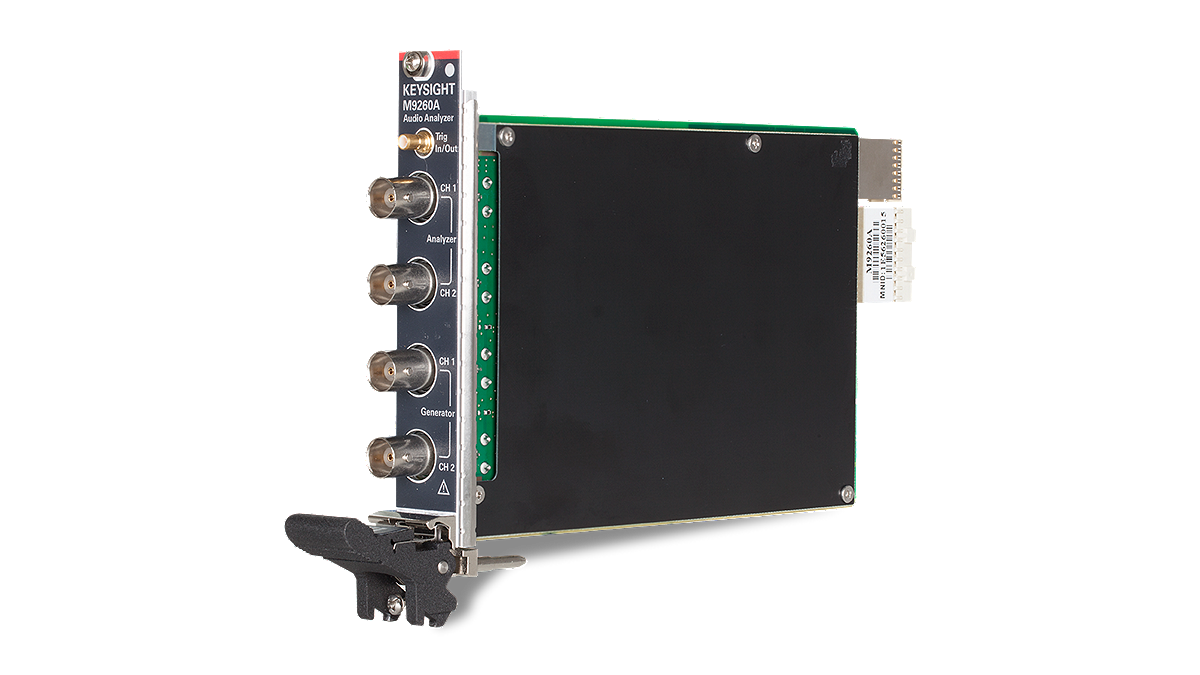

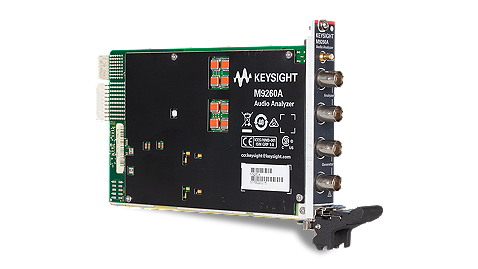

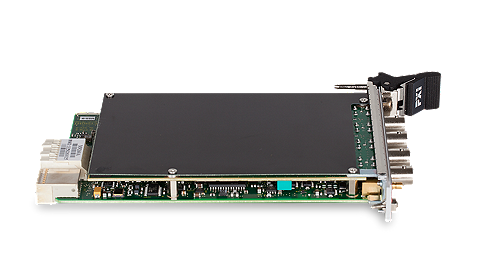

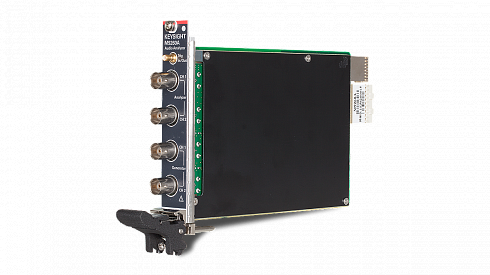

Аудиоанализаторы модульные M9260A предназначены для исследования формы и измерений параметров спектра низкочастотных сигналов, воспроизведения и измерений напряжения постоянного и переменного тока. Прибор обеспечивает сверхнизкие остаточные искажения и высокую точность амплитуды для быстрого и высокопроизводительного измерения звука.
Высокоскоростной и высокоэффективный аудиоанализатор M9260A легко интегрируется в систему тестирования аудиосигналов. Анализатор M9260A имеет ряд существенных отличий от дигитайзеров в формате PXI общего назначения, традиционно используемых для анализа аудиосигналов. Прибор имеет встроенную память 1 млн точек для хранения и захвата сигналов, усилители с 5 диапазонами и аналого-цифровые преобразователи с высокой линейностью и низким уровнем шума. Благодаря этому аудиоанализатор M9260A обеспечивает сверхнизкий уровень остаточных искажений -106 дБ и погрешность установки амплитуды 1 %, а также превосходную скорость измерений. Анализатор M9260A поддерживает следующие виды генерируемых сигналов: синус, двухтоновый сигнал, сигнал с изменяемой фазой, шумовой (с гауссовой или прямоугольной функцией распределения), розовый шум.
Основные возможности
- Высокая точность и низкий уровень остаточных искажений (менее -110 дБ)
- Высочайшее разрешение при измерении параметров звуковых сигналов
- Автоматизация испытаний с помощью функции создания последовательностей тестовых операций
- Широкий спектр предварительно сконфигурированных измерений, включая функции оценки качества речи POLQA и PESQ
- Одновременные измерения и просмотр сигналов на 8 каналах в режиме реального времени
- Широкий набор опций цифровых аудио интерфейсов
Технические характеристики | Генерация сигналов | Анализ сигналов |
Количество каналов | 2 | 2 |
Частотный диапазон | от 5 Гц до 79,8 кГц (до 0,47 fs) | -- |
Полоса измерения | -- | 90 кГц при 192 кВыб./с (до 0,47 от частоты дискретизации) |
Макс. входная амплитуда | -- | Размах 46 В |
Погрешность пер./пост. тока | ±1% (от -0,087 до 0,086 дБ) | ±0,58 % (пер. ток), ±1 % (пост. ток), (от -0,087 до 0,086 дБ) |
Уровень остаточных искажений THD + N при частоте сигнала 1 кГц, полоса 20 кГц | <0,0007 % (< -103 дБ) при размахе 1 В, 3,16 В, 10 В | <0,00085 % (< -101 дБ) при размахе 1 В, 3,16 В, 10 В |
Уровень остаточных искажений THD при частоте сигнала 1 кГц, полоса 20 кГц | <0,0005 % (< -106 дБ) размах 0,316 В, 1 В, 3,16 В, 10 В | <0,00085 % (< -101 дБ) размах 0,316 В, 1 В, 3,16 В, 10 В |
Аксессуары | Описание |
M9260A-101 | Trigger cable, 1 m SMB female to BNC male, 50 Ω |
M9260A-102 | Trigger cable, 1 m SMB female to BNC female, 50 Ω |
U8903A-101 | Male BNC to male BNC cable, 1.2 m, jade gray |
U8903A-102 | Male BNC to male RCA cable, 2 m, black |
U8903A-109 | BNC accessory kit |
Модели | Описание |
M9260A-STD | PXIe audio analyzer, 2 channels |
M9260A-UDF | PXIe audio analyzer for US Defense Force, 2 channels |
