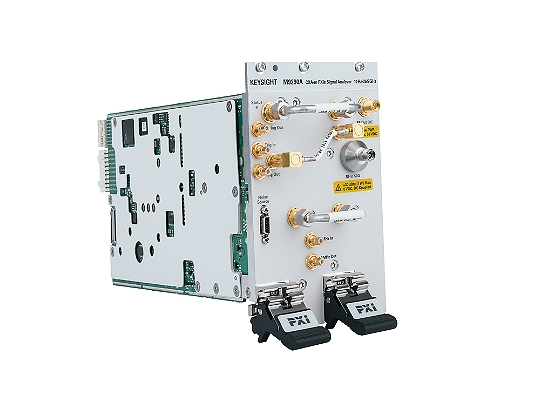

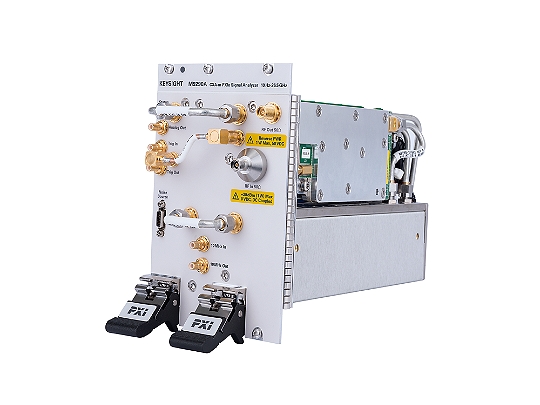

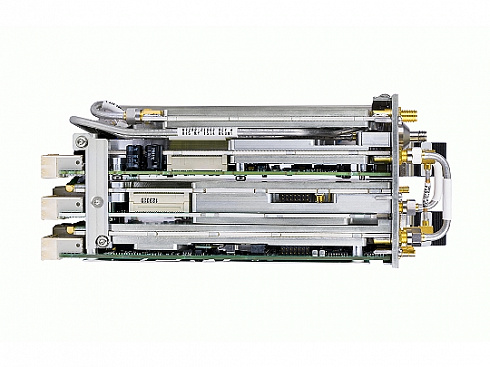

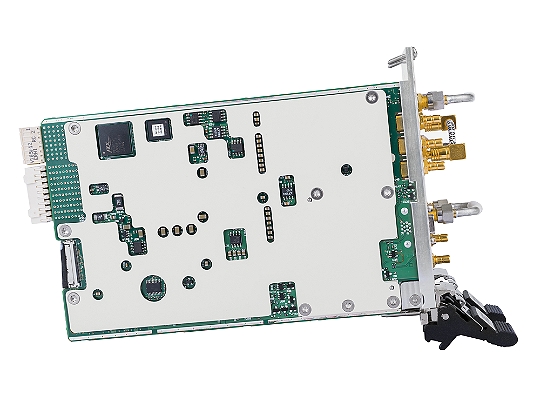

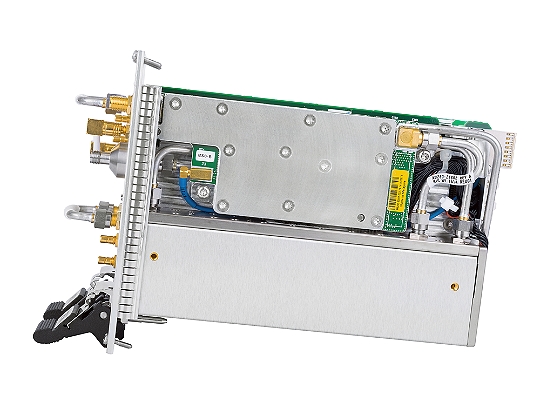

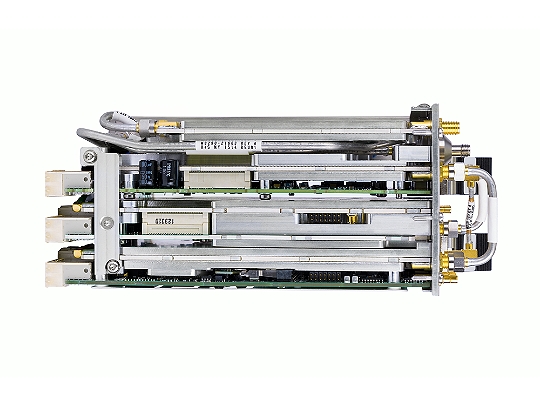

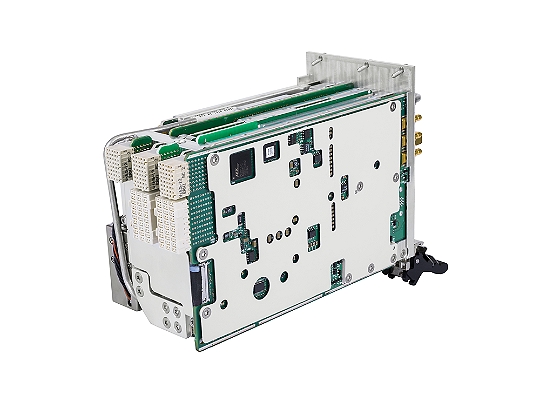

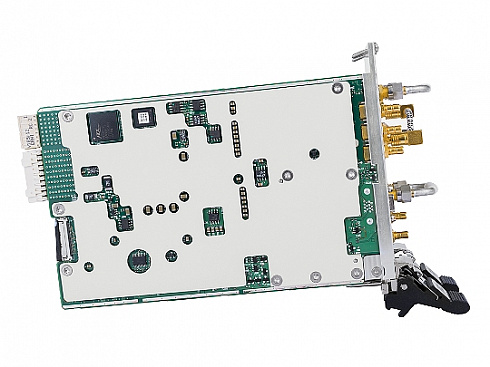

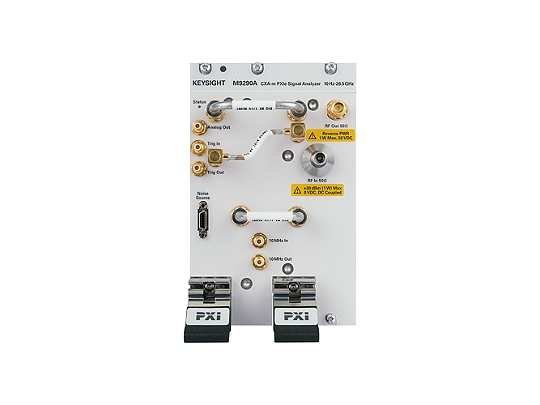

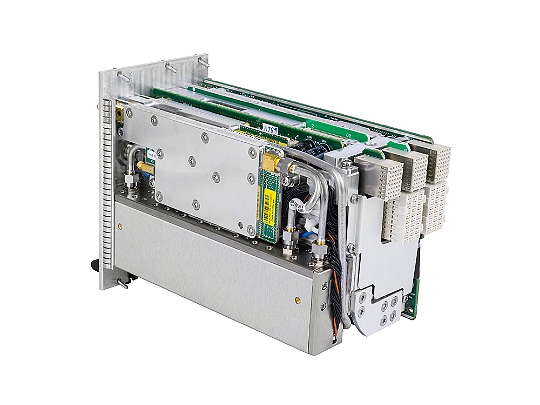

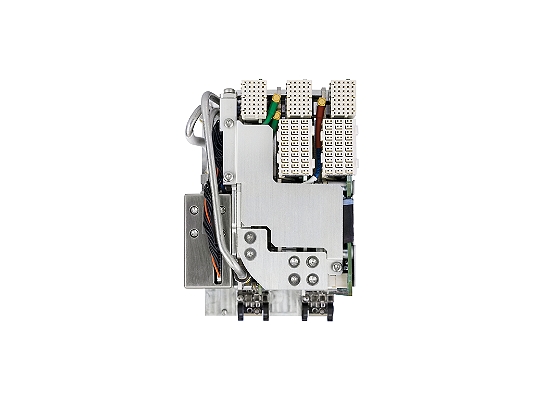

Анализатор сигналов CXA-m в формате PXIe Keysight M9290A с диапазоном частот от 10 Гц до 26,5 ГГц
Подробнее
Описание
M9290 - это анализатор сигналов Keysight серии X, который обеспечивает полностью заданные характеристики на частотах до 26,5 ГГц. Богатый набор возможностей, включая режимы развертки и БПФ в одном приборе, поможет вам ускорить выполнение задач измерения с помощью этого анализатора спектра в формате PXI.
Характеристики
| Характеристика | Значение |
| Частота | от 10 Гц до 26,5 ГГц |
| Опции расширения диапазона частот | 3 ГГц, 7,5 ГГц, 13,6 ГГц, 26,5 ГГц |
| Максимальная полоса анализа / пропускания | 25 МГц |
| Опции расширения полосы анализа | 10 МГц (стандарт), 25 МГц |
| Максимальная полоса пропускания реального времени | - |
| Полоса анализа в режиме реального времени | - |
| Средний уровень собственных шумов (1 ГГц) | -163 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -110 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | -110 dBc/Hz |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -132 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,5 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +16 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | 111 дБ |
| Приложения общего назначения |
|
| Приложения для сотовой связи |
|
| Приложения для систем беспроводной связи | Bluetooth® |
| Приложения для цифрового видео | - |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 70 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 10 дБ |
| Мин. длительность для 100%-ой вероятности захвата | - |
| Длительность обнаруж. сигнала (сигнал/маска >60дБ) | - |
| Динамич. диапазон, своб. от паразит. составляющих | - |
| Полоса частот в частотной/временной области | - |
| Режимы отображения | - |
| Запуск |
|
| Приложения с функцией запуска по частотной маске | - |
| Сред. уровень собств. шумов, 2 ГГц, предус. выкл. | -149 dBm |
| Сред. уровень собств. шумов, 10 ГГц, предус. выкл. | -140 dBm/Hz |
| Наличие измерительных приложений | Да |
Документы
Описание
| Опции | Описание |
| 89601B | Программа векторного анализа сигналов 89600 VSA |
| M9290A-AKT | Руководство быстрого включения на русском языке |
| M9290A-B25 | Полоса анализа, 25 МГц |
| M9290A-EDP | Улучшение функций дисплея |
| M9290A-EMC | Функция измерения ЭМП |
| M9290A-FSA | Шаговый аттенюатор высокого разрешения, 7.5 ГГц |
| M9290A-P03 | Предусилитель 3 ГГц |
| M9290A-P07 | Предусилитель 7.5 ГГц |
| M9290A-P13 | Предусилитель 13.6 ГГц |
| M9290A-P26 | Предусилитель 26.5 ГГц |
| M9290A-PAA | Низкая погрешность амплитуды |
| M9290A-PFR | Прецизионный внутренний генератор опорной частоты |
| M9290A-T03 | Следящий генератор, 3 ГГц |
| M9290A-T07 | Следящий генератор, 9 кГц - 7,5 ГГц |
| M9290A-T13 | Следящий генератор, 13,6 ГГц |
| M9290A-T26 | Следящий генератор, 26,6 ГГц |
| M9290A-UK6 | Коммерческая калибровка с тестовыми данными |
| M9290AU-AKT | Руководство быстрого включения на русском языке |
| M9290AU-B25 | Полоса анализа, 25 МГц |
| M9290AU-EDP | Улучшение функций дисплея |
| M9290AU-EMC | Функция измерения ЭМП |
| M9290AU-FSA | Шаговый аттенюатор высокого разрешения, 7.5 ГГц |
| M9290AU-P03 | Предусилитель 3 ГГц |
| M9290AU-P07 | Предусилитель 7.5 ГГц |
| M9290AU-P13 | Предусилитель 13.6 ГГц |
| M9290AU-P26 | Предусилитель 26.5 ГГц |
| M9290AU-PAA | Precision amplitude accuracy |
| M9290AU-PFR | Прецизионный внутренний генератор опорной частоты |
| M9290AU-T03 | Следящий генератор, 3 ГГц |
| M9290AU-T07 | Следящий генератор, 9 кГц - 7,5 ГГц |
| M9290AU-T13 | Следящий генератор, 13,6 ГГц |
| M9290AU-T26 | Следящий генератор, 26,6 ГГц |
| N6171A | Программное обеспечение MATLAB |
| N9062A | Измерительное приложение для обеспечения совместимости по командам SCPI |
| N9063A | Измерительное приложение для анализа аналоговой модуляции |
| N9064A | Измерительное приложение VXA для векторного анализа сигналов |
| N9068A | Приложение для измерения фазового шума |
| N9069A | Приложение для измерения коэффициента шума |
| N9071A | Измерительное приложение для GSM/EDGE/EDGE Evolution |
| N9073A | Измерительное приложение для Вт-CDMA/HSPA/HSPA+ |
| N9080B | LTE/LTE-Advanced FDD Measurement Application |
| N9081A | Измерительное приложение для Bluetooth® |
| N9082B | LTE/LTE-Advanced TDD Measurement Application |
| PS-S20-CXA | Start up assistance hours, CXA |
| R-50C-011-10 | Калибровка Keysight 10 лет |
| R-50C-011-3 | Калибровка Keysight - 3 года |
| R-50C-011-5 | Калибровка Keysight - 5 лет |
| R-50C-011-7 | Калибровка Keysight 7 лет |
| R-50C-066-1 | Российская метрологическая поверка - один раз |
| R-50C-066-3 | Российская метрологическая поверка - три года |
| R-50C-066-5 | Российская метрологическая поверка - пять лет |
| R-51B-001-10C | Гарантия Keysight - 10 лет |
| R-51B-001-3C | Гарантия Keysight - 3 года |
| R-51B-001-5C | Гарантия Keysight - 5 лет |
| R-51B-001-7C | Гарантия Keysight - 7 лет |
| Y1282A | Соединительный кабель для N9069A - прикладное ПО для измерения КШ/КУ |
Модели
| Модели | Описание |
| M9290A-F03 | Анализатор сигналов CXA-m в формате PXIe с диапазоном частот от 10 Гц до 3 ГГц |
| M9290A-F07 | Анализатор сигналов CXA-m в формате PXIe с диапазоном частот от 10 Гц до 7,5 ГГц |
| M9290A-F13 | Анализатор сигналов CXA-m в формате PXIe с диапазоном частот от 10 Гц до 13,6 ГГц |
| M9290A-F26 | Анализатор сигналов CXA-m в формате PXIe с диапазоном частот от 10 Гц до 26,5 ГГц |
