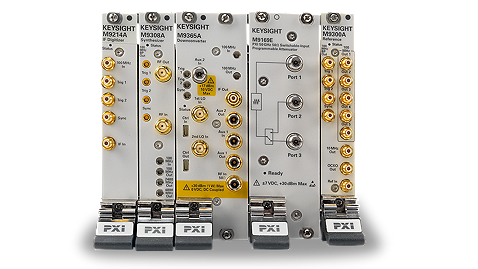

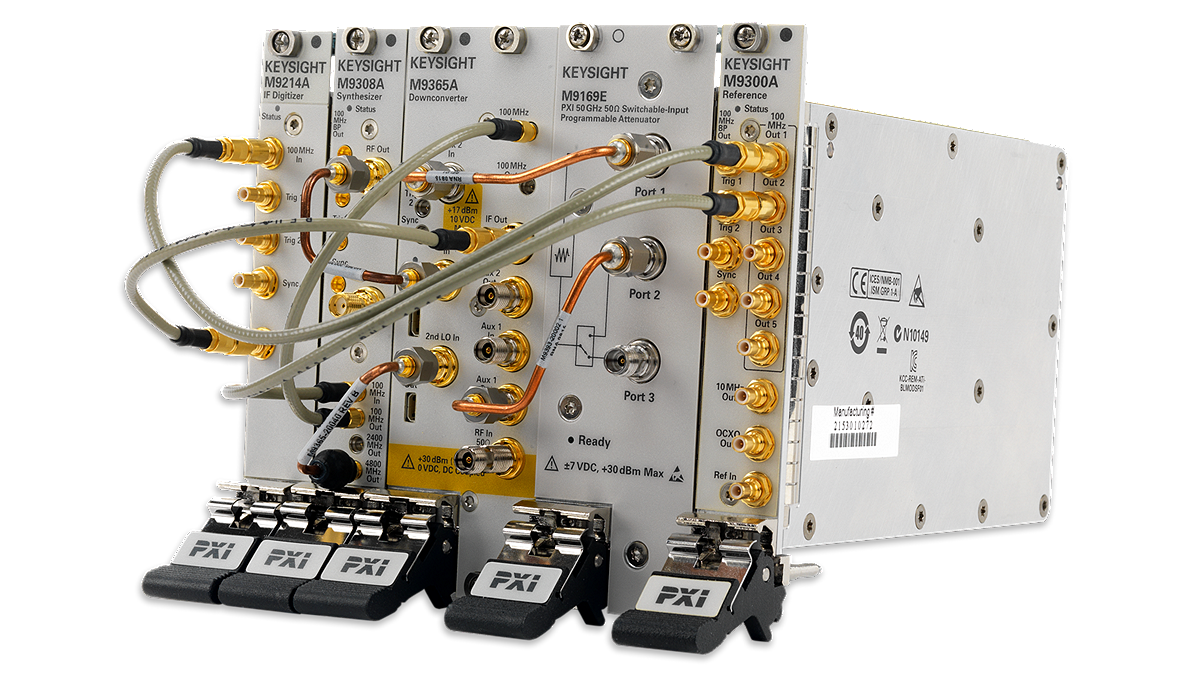

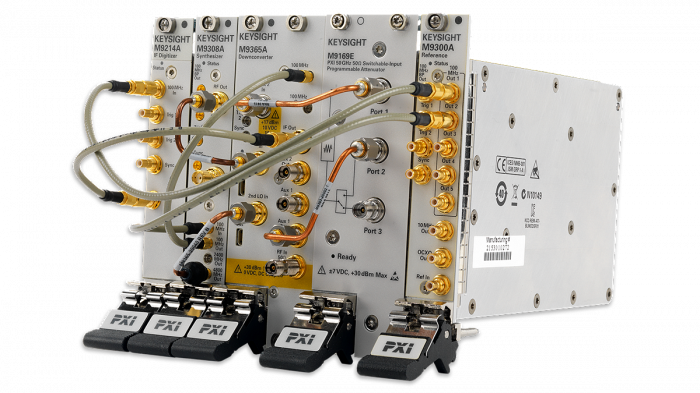

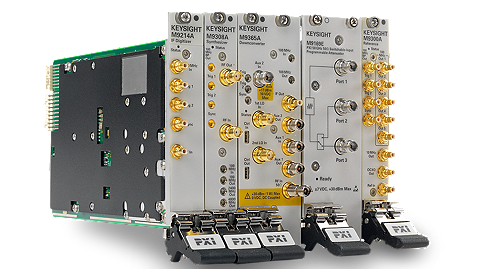

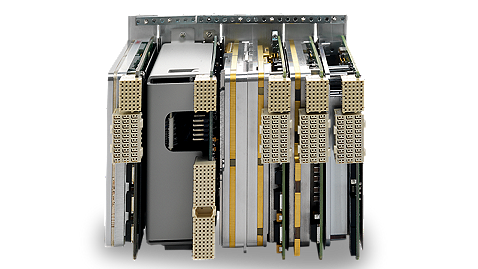

Высокопроизводительный анализатор сигналов в формате PXIe M9393A отличается исключительно высокой гибкостью конфигурации. M9393A - это воплощение богатого опыта компании Keysight в области измерений параметров сигналов СВЧ-диапазона в модульном формате PXIe. В этом приборе интегрированы базовые возможности анализа сигналов, высокая скорость и точность аппаратных средств, что позволяет разработать конфигурацию системы, которая удовлетворяла бы как текущим, так и будущим потребностям тестирования. M9393A позволяет получить самые высокие характеристики в формате PXI.
M9393A соответствует самым строгим системным требованиям с характеристиками измерения параметров сигналов в СВЧ-диапазоне, которые раньше невозможно было реализовать в модульном формате. Обладая самой быстрой скоростью переключения и самой высокой точностью измерения амплитуды в своём классе, он обеспечивает быстрое тестирование на соответствие самым строгим заданным допускам.
M9393A максимально эффективно использует измерительные приложения серии X и программу векторного анализа сигналов 89600 VSA, которые обеспечивают полную программную совместимость с настольными анализаторами сигналов компании Keysight. Использование измерительных приложений серии X для модульных приборов с анализатором M9393A упрощает тестирование устройств на соответствие требованиям стандартов LTE, WLAN и др. 89600 VSA позволяет определять параметры сигналов во всём диапазоне частот, используя новую возможность высокоскоростного измерения спектра с пошаговым изменением частоты, в дополнение к существующему программному обеспечению для поддержки более чем 75 форматов сигналов и многоканального анализа.
Опции расширения диапазона частот, полосы анализа, объема памяти и предусилителей, активируемые с помощью лицензионных ключей, помогают легко и быстро менять конфигурацию системы в соответствии с потребностями тестирования. По мере совершенствования аппаратных средств модульная архитектура анализатора M9393A позволяет посредством модернизации или замены одного модуля максимально повысить степень использования существующего оборудования и существенно снизить затраты на испытания.
- Стандартный диапазон частот: от 9 кГц до 8,4, 14, 18 или 27 ГГц
- Расширенный диапазон частот: от 3,6 до 43,5 ГГц (опция FRZ) или 50 ГГц (опция FRX, требуется экспортная лицензия)
- Полоса анализа: 40 МГц (стандартная комплектация), 100 МГц или 160 МГц (опции); широкополосный выход ПЧ (опция WB1)
- До четырёх синхронизированных во времени каналов
- Удобные опции модернизации аппаратных средств с помощью программных лицензионных ключей
- Абсолютная погрешность измерения амплитуды: ±0,13 дБ
- Средний уровень собственных шумов (DANL): –168 дБм/Гц c предусилителем и включённой коррекцией шума
- Уровень точки пересечения 3-го порядка (TOI): +31 дБм
- Скорость переключения частоты: менее 135 мкс
- Быстрое измерение гармоник и паразитных сигналов в диапазоне частот до 27 ГГц менее чем за 1 секунду с полосой пропускания 10 кГц за счёт оптимизации аппаратных средств и программного обеспечения
- Ускоренные измерения мощности, спектра и I/Q-сигналов за счёт использования встроенных аппаратных средств
- Ускорение тестирования за счёт малых задержек и высокой пропускной способности архитектуры PXIe
- Поддержка измерительных приложений серии X для модульных приборов, включая приложения для сотовой связи, беспроводной связи и анализа сигналов с аналоговыми и цифровыми форматами модуляцией
- Быстрые измерения спектра с пошаговым изменением частоты и расширенный анализ сигналов более чем 75 форматов с помощью программы векторного анализа сигналов 89600 VSA
- Программное обеспечение SystemVue для ускорения процесса разработки и MATLAB для решения широкого круга задач анализа данных, визуализации и автоматизации измерений
- Драйверы и документация для программных платформ Microsoft C/C++, C#, Visual Basic, MATLAB, VEE, LabVIEW и LabWindows/CVI
Характеристика | Значение |
Диапазон частот | от 9 кГц до 8,4, 14, 18 или 27 ГГц |
Расширенный диапазон частот | от 3,6 до 43,5 ГГц (опция FRZ) или 50 ГГц (опция FRX, требуется экспортная лицензия) |
Полоса анализа | 40, 100 или 160 МГц; широкополосный выход ПЧ (опция WB1) |
Абсолютная погрешность измерения амплитуды: ±0,15 дБ | ±0,15 дБ |
Скорость переключения частоты | менее 150 мкс |
Средний уровень собственных шумов (DANL) | –160 дБм |
Уровень точки пересечения третьего порядка (TOI) | +31 дБм |
Формат | PXIe, 5 слотов |
Совместимость со слотами шасси | PXIe Hybrid, PXIe |
Опции | Описание |
M9393A-300 | Добавляет генератор опорной частоты в формате PXIe M9300A (10 и 100 МГц); он может поддерживать несколько модулей M9393A (требуется для обеспечения нормируемых характеристик) |
M9393A-B04 | Полоса анализа: 40 МГц (станд. конфигурация) |
M9393A-B10 | Полоса анализа: 100 МГц |
M9393A-B16 | Полоса анализа: 160 МГц |
M9393A-F08 | Диапазон частот: от 9 кГц до 8,4 ГГц (станд. конфигурация) |
M9393A-F14 | Диапазон частот: от 9 кГц до 14 ГГц |
M9393A-F18 | Диапазон частот: от 9 кГц до 18 ГГц |
M9393A-F27 | Диапазон частот: от 9 кГц до 27 ГГц |
M9393A-FRX | Расширенный диапазон частот: от 3,6 до 50 ГГц (требуется экспортная лицензия) |
M9393A-FRZ | Расширенный диапазон частот: от 3,6 до 43,5 ГГц |
M9393A-M01 | Глубина памяти: 128 Мвыб (станд. конфигурация) |
M9393A-M05 | Глубина памяти: 512 Мвыб |
M9393A-M10 | Глубина памяти: 1024 Мвыб |
M9393A-P08 | Предусилитель, диапазон частот от 9 кГц до 8,4 ГГц |
M9393A-P14 | Предусилитель, диапазон частот от 9 кГц до 14 ГГц |
M9393A-P18 | Предусилитель, диапазон частот от 9 кГц до 18 ГГц |
M9393A-P27 | Предусилитель, диапазон частот от 9 кГц до 27 ГГц |
M9393A-UNZ | Быстрое переключение (рекомендуется для обеспечения самых быстрых измерений параметров спектра) |
M9393A-WB1 | Широкополосный выход ПЧ |
Модели | Описание |
M9393A | Высокопроизводительный векторный анализатор сигналов в формате PXIe от 9 кГц до 8,4, 14, 18 и 27 ГГц |
