Описание

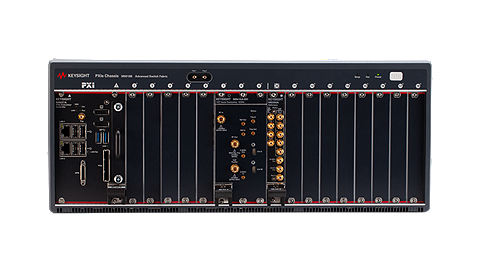

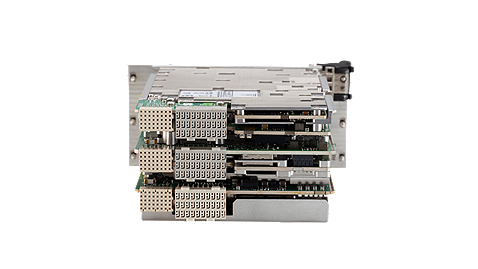

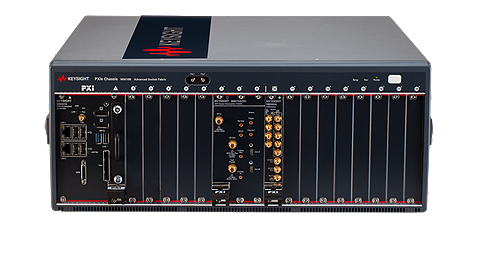

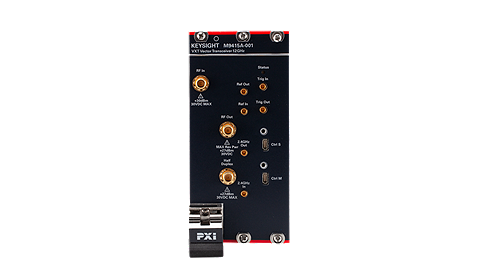

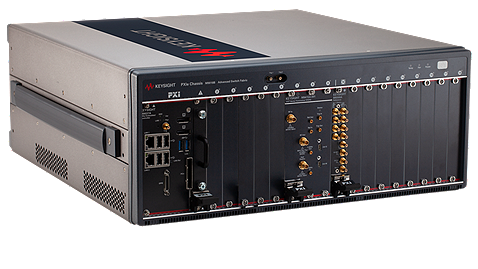

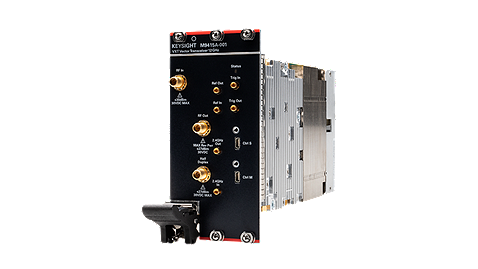

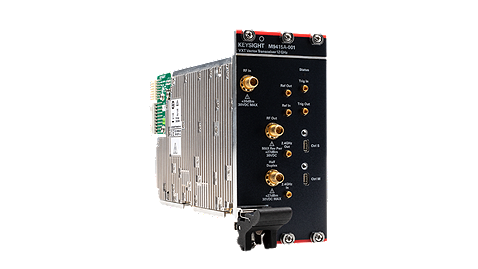

Векторный приемопередатчик Keysight M9415A VXT в формате PXIe объединяет в одном трехслотовом PXIe-модуле векторный генератор сигналов (VSG) и векторный анализатор сигналов (VSA) с диапазоном частот от 380 МГц до 6 ГГц, 8 ГГц или 12 ГГц и полосой модуляции/анализа 1,2 ГГц.
Основные возможности:
- Интегрированный векторный генератор сигналов и векторный анализатор сигналов с полосой пропускания до 12 ГГц сигналов в 3-слотовом модуле PXIe
- Полоса частот встроенного генератора и анализатора составляет 1,2 ГГц
- Высокая выходная мощность до >+20 дБм
- Погрешность амплитуды <±0,5 дБ для генератора и анализатора сигналов
- Очень низкий уровень фазового шума в одной боковой полосе (SSB) <-130 дБн/Гц на частоте 1 ГГц (отстройка 10 кГц)
- Модуль вектора ошибок <0,3 % для сигнала OFDM с полосой 100 МГц для точного тестирования устройств 5G
- Расширение до миллиметрового диапазона (FR2) с трансивером M1741A
Характеристики
Характеристика | Значение |
Частота | 380 МГц - 12 ГГц |
Средний уровень собственных шумов (1 ГГц) | -167 дБм/Гц |
Опции расширения полосы анализа | 400 МГц стандарт, 800 МГц и 1,2 ГГц опции |
Опции расширения диапазона частот | 6, 8, 12 ГГц |
Полудуплексный порт | Да |
Негармонические составляющие на частоте 1 ГГц | <-79 дБн |
Глубина памяти генератора модулирующих сигналов | 512 Мвыб |
Полоса модуляции/анализа сигналов | 1,2 ГГц |
Уровень гармоник на частоте 1 ГГц | <-43 дБн |
Выходная мощность на частоте 1 ГГц | -120 дБм - +20 дБм |
Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | -132 |
Документы
Описание
Опции | Описание |
M9037A-M08 | High-performance embedded controller Intel i7-4700EQ quad-core processor, 2.4 GHz, 8-thread, 8 GB RAM |
M9037A-M16 | 16 GB RAM is required for LTE or 5G NR measurement |
M9300A | PXIe frequency reference (Five 100 MHz outputs) |
M9300A-S01 | PXIe frequency reference (One 10 MHz output, Internal 10 MHz OCXO timebase output) |
M9415A-1EA | High output power |
M9415A-B12 | 1.2 GHz bandwidth |
M9415A-B4X | 400 MHz bandwidth (base configuration) |
M9415A-B8X | 800 MHz bandwidth |
M9415A-F06 | Frequency range, 380 MHz to 6 GHz |
M9415A-F08 | Frequency range, 380 MHz to 8 GHz |
M9415A-F12 | Frequency range, 380 MHz to 12 GHz |
M9415A-HDX | Half duplex port |
M9415A-M02 | 256 MSa (base configuration) |
M9415A-M05 | 512 MSa |
Модели
Модели | Описание |
M9415A-001 | VXT PXIe vector transceiver |
