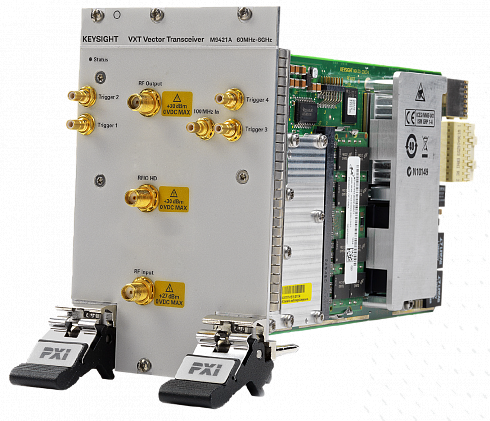

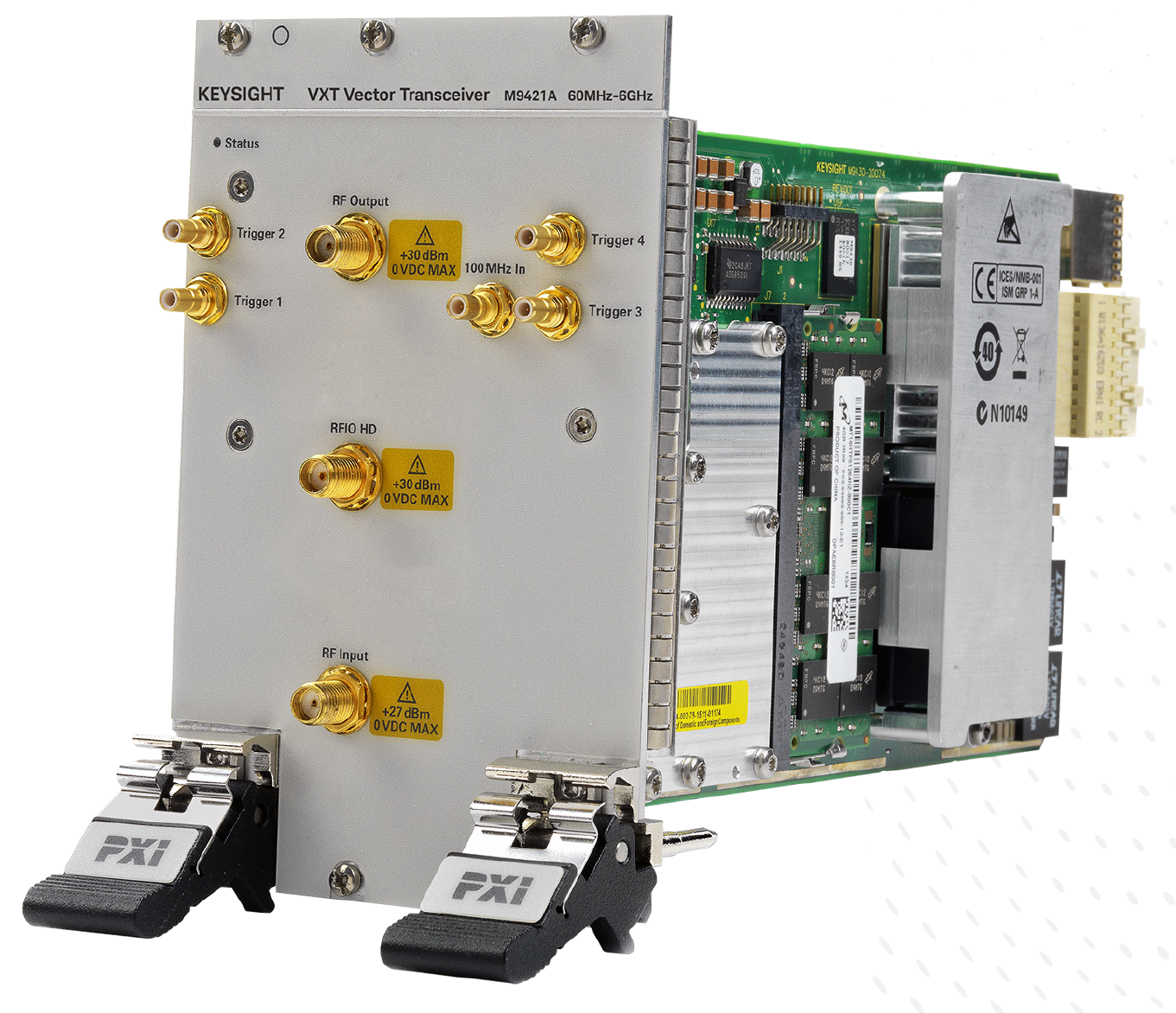

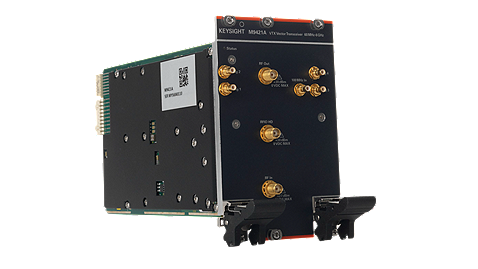

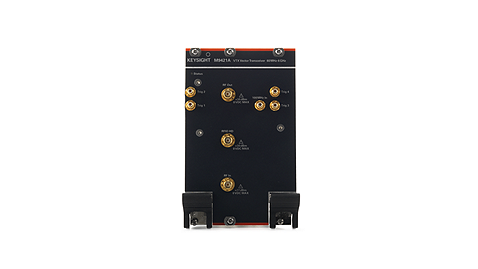

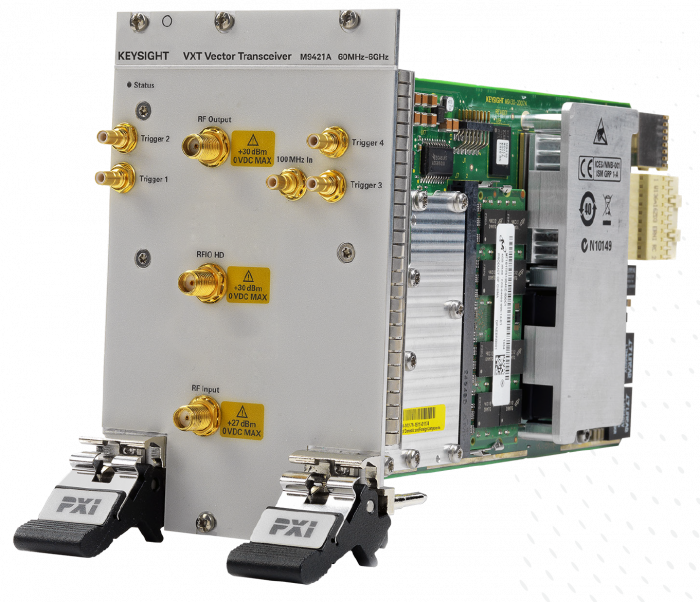

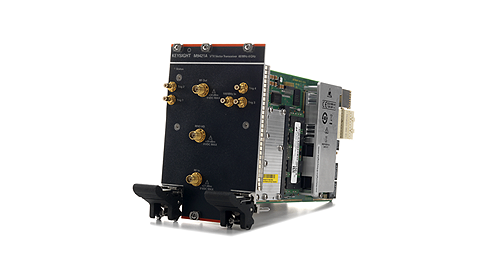

Векторные приёмопередатчики VXT в формате PXIe Keysight M9421A с диапазоном частот от 60 МГц до 6 ГГц
Подробнее
Описание
Наилучшим способом решения конкретной проблемы является использование специализированного прибора, который можно легко и точно настроить. Векторный приёмопередатчик M9421A VXT в формате PXIe компании Keysight разработан для быстрого создания технических решений и повышения производительности при тестировании компонентов систем беспроводной связи и устройств “интернета вещей” в процессе производства. Обеспечивая значительное повышение скорости измерений за счёт использования ПЛИС и обладая развитым встроенным программным обеспечением, готовый к использованию приёмопередатчик VXT позволяет существенно сократить сроки разработки. Оцените VXT и другие модульные решения компании Keysight, которые помогут сократить сроки разработки и уменьшить трудоёмкость тестирования.
| Свойства | Преимущества |
|
Генерация и анализ векторных сигналов в 4-слотовом модуле |
Повышение плотности измерительных каналов и уменьшение площади, занимаемой системой, за счёт размещения до четырёх приборов VXT в одном 18-слотовом модуле |
|
Готовое к работе программное обеспечение и стандартные технические решения с открытым исходным кодом |
Сокращение сроков разработки за счёт эффективного использования проверенных конфигураций для тестирования усилителей мощности и модулей сопряжения |
|
Повышение скорости измерений за счёт использования ПЛИС |
Сокращение времени и более высокая производительность тестирования благодаря операциям БПФ в режиме реального времени и встроенным вспомогательным программам |
|
Интегрированный измерительный модуль с полной калибровкой |
Получение точных и стабильных результатов, которые позволяют уменьшить допуски и улучшить результаты при тестировании |
|
Доказавшее свою эффективность программное обеспечение Signal Studio для создания стандартных сигналов |
Упрощение создания специализированных испытательных сигналов, необходимых на производственной линии |
|
Доказавшие свою эффективность прикладные измерительные программы серии Х |
Упрощение измерительных установок для отладки устройств за счёт использования одноклавишных измерений и подробных форм представления результатов |
|
Программное обеспечение 89600 VSA для анализа сигналов, являющееся промышленным стандартом |
Понимание структуры сложных сигналов за счёт использования анализа демодуляции и форм представления результатов, отвечающих требованиям соответствующих стандартов |
Характеристики
| Аппаратные средства: генерация сигналов | |
| Диапазон частот | От 60 МГц до 6 ГГц |
| Полоса частот модуляции | Полоса частот I/Q-сигналов: 160 МГц |
| Фазовый шум | –112 дБн/Гц, тип. (900 МГц, отстройка 10 кГц) |
| Погрешность уровня выходного сигнала | ± 0,20 дБ, тип. (1 ГГц) |
| Выходная мощность | От –120 до +25 дБм |
| Коэффициент утечки мощности в соседний канал (ACLR) | –65/–70 дБн, ном. (для сигналов LTE/W-CDMA) |
| Совместимость со слотами шасси | PXIe Hybrid, PXIe |
| Аппаратные средства: анализ сигналов | |
| Диапазон частот | От 60 МГц до 6 ГГц |
| Полоса анализа | Полоса частот I/Q-сигналов: 160 МГц |
| Фазовый шум | –111 дБн/Гц, тип. (900 МГц, отстройка 10 кГц) |
| Погрешность измерения уровня | ± 0,20 дБ, тип. (1 ГГц) |
| Остаточный модуль вектора ошибки (EVM) | 0,8/0,85%, тип. (для сигналов LTE/W-CDMA) |
| Коэффициент утечки мощности в соседний канал (ACLR) | –60/–65 дБн, тип. (для сигналов LTE/W-CDMA) |
| Совместимость со слотами шасси | PXIe Hybrid, PXIe |
Документы
Описание
| Опции | Описание |
| 1EA | Высокая выходная мощность |
| 504 | Диапазон частот: от 60 МГц до 3,8 ГГц |
| 506 | Диапазон частот: от 60 МГц до 6 ГГц |
| B1X | Ширина полосы частот модуляции 160 МГц |
| B40 | Ширина полосы частот модуляции 40 МГц (станд. комплектация) |
| B85 | Ширина полосы частот модуляции 80 МГц |
| HDX | Полудуплексный порт |
| M02 | Глубина памяти 256 Мвыб (станд. комплектация) |
| M05 | Глубина памяти 512 Мвыб |
| MMO | Истинное измерение сигналов систем MIMO |
| MTS | Синхронизация нескольких тестеров для измерения сигналов систем MIMO; требуется опция MMO |
| PS1 | Быстрое тестирование усилителей мощности |
Модели
| Модели | Описание |
| M9421A | Генератор и анализатор векторных сигналов в формате PXIe в одном 4-слотовом модуле |
