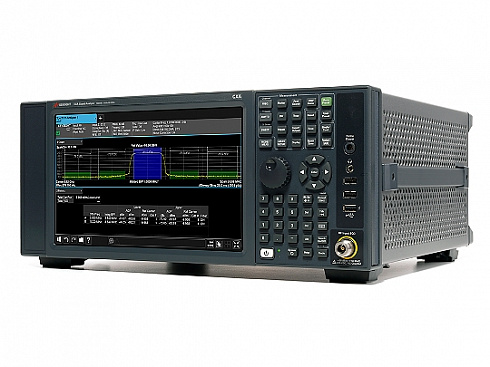

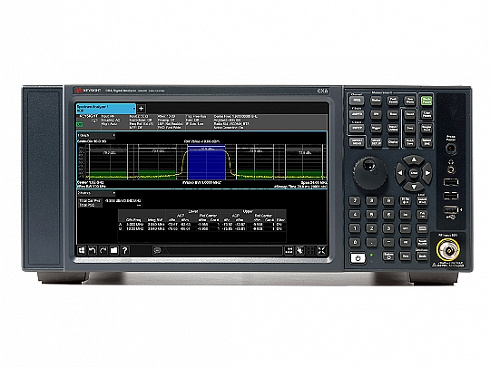

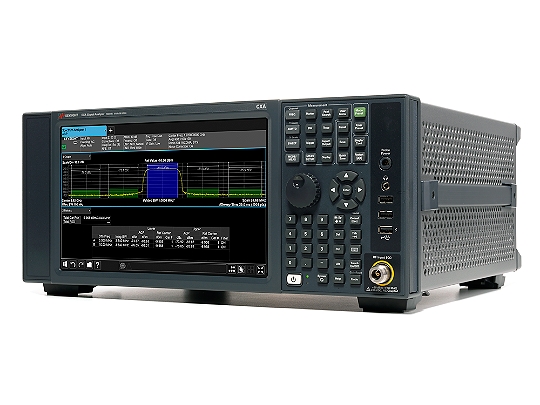

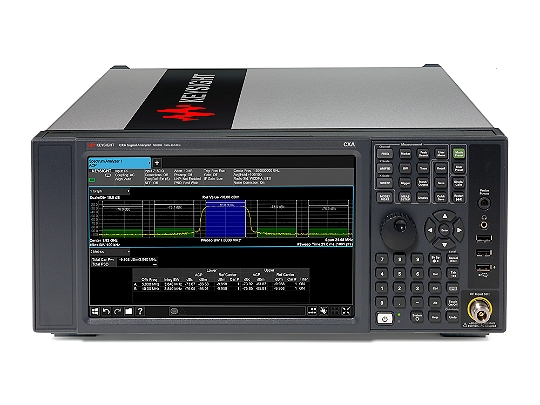

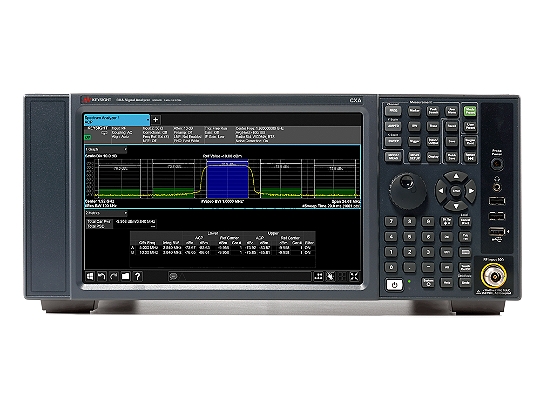

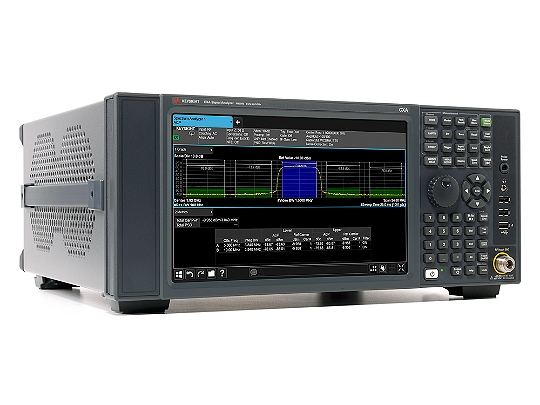

Анализатор сигналов CXA Keysight N9000B с диапазоном частот от 9 кГц до 26,5 ГГц
Подробнее
Описание
Анализатор сигналов N9000B CXA - лучший на сегодняшний день прибор для базового анализа сигналов
Разработка, тестирование и обучение с помощью недорогой и интуитивно понятной настольной платформы для анализа сигналов
Суть процесса разработки новых изделий заключается в связывании воедино формирования инновационных идей и решения возникающих при их внедрении проблем. Благодаря своим качествам анализатор CXA является лучшим на сегодняшний день в своем классе недорогим универсальным прибором для базового анализа сигналов. Его функциональные возможности обеспечивают прочный фундамент для эффективного решения задач общего назначения и обучения. С его помощью вы сможете быстрее найти ответы на интересующие вас вопросы, будь то быстрая проверка изделий в процессе производства или выполнение лабораторных работ.
- Возможность более детального исследования сигналов в широком диапазоне частот от 9 кГц до 26,5 ГГц с полосой анализа до 25 МГц
- Добавление возможности выполнения достоверного анализа сигналов с помощью ручных и автоматизированных систем тестирования в процессе производства
- Выполнение критически важных видов измерений, таких как поиск паразитных составляющих и анализ искажений
- Выполнение тестирования по методу «воздействие-отклик» с помощью опции встроенного следящего генератора
- Существенное расширение функциональных возможностей с помощью измерительных приложений серии X
- Углубление теоретических знаний за счет практических навыков ВЧ- и СВЧ-измерений, получаемых при использовании обучающего комплекта для учебной лаборатории
Характеристики
| Характеристика | Значение |
| Частота | 9 kHz до 26.5 GHz |
| Опции расширения диапазона частот | 3 ГГц, 7,5 ГГц, 13,6 ГГц, 26,5 ГГц |
| Максимальная полоса анализа / пропускания | 25 МГц |
| Опции расширения полосы анализа | 10 МГц (стандарт), 25 МГц |
| Максимальная полоса пропускания реального времени | - |
| Полоса анализа в режиме реального времени | - |
| Средний уровень собственных шумов (1 ГГц) | -163 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -110 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | - |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -130 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,5 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +17 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | 111 дБ |
| Приложения общего назначения |
|
| Приложения для сотовой связи |
|
| Приложения для систем беспроводной связи |
|
| Приложения для цифрового видео | - |
| Уровень производительности | ◆◆◇◇◇◇ |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 50 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 10 дБ |
| Мин. длительность для 100%-ой вероятности захвата | - |
| Длительность обнаруж. сигнала (сигнал/маска >60дБ) | - |
| Динамич. диапазон, своб. от паразит. составляющих | - |
| Полоса частот в частотной/временной области | - |
| Режимы отображения | - |
| Запуск |
|
| Приложения с функцией запуска по частотной маске | - |
| Сред. уровень собств. шумов, 2 ГГц, предус. выкл. | - |
| Сред. уровень собств. шумов, 10 ГГц, предус. выкл. | -142 dBm/Hz |
| Наличие измерительных приложений | Да |
Документы
Описание
| Опции | Описание |
| N9000B-B25 | Полоса анализа, 25 МГц |
| N9000B-FSA | Шаговый аттенюатор высокого разрешения |
| N9000B-EDP | Улучшение функций дисплея |
| N9000B-PFR | Прецизионный внутренний генератор опорной частоты |
| N9000B-UK6 | Коммерческая калибровка с тестовыми данными |
| N9000B-A6J | ANSI Z540-1-1994 калибровка |
| N9000B-CR3 | Разъем, широкополосный выход ПЧ |
| N9000B-EMC | Функция измерения ЭМП |
| N9000B-T06 | Следящий генератор, 9 кГц - 6 ГГц |
| N9000B-T03 | Следящий генератор, 9 кГц - 3 ГГц |
| N9000B-PRC | Портативная конфигурация |
| N9000B-P03 | Предусилитель 3 ГГц |
| N9000B-P07 | Предусилитель 7.5 ГГц |
| N9000B-P13 | Предусилитель 13.6 ГГц |
| N9000B-P26 | Предусилитель 26.5 ГГц |
| N9000B-SF1 | Функции безопасности, исключает запуск программ |
| N9000B-SF2 | Функции безопасности, защита от сохранения результатов |
| N9000B-SSD | Дополнительный съемный SSD |
| N9000B-SS1 | Дополнительный съемный SSD с ОС Win10 |
| N9000B-ESC | Управление внешним источником |
| 1CM113A | Набор фланцев для монтажа в стойку 177.0мм H (4U) - две фланцевые скобы |
| 1CN103A | Набор ручек 177.0мм H (4U) - две фронтальные ручки |
| 1CP105A | Набор ручек и фланцев для монтажа в стойку 177.0мм H (4U) - две фронтальные ручки и две фланцевые скобы |
| 1DVR001A | ROM/CD-R/RW привод |
| 1KBD001A | USB клавиватура (маленькая) |
| 1MSE001A | Мышка компьютерная |
| MLP001A | Согласование импеданса с минимальными потерями, 50 - 75 Ом |
| 1CR013A | Набор направляющих для монтажа в стойку |
| N9000B-AKT | Российская локализация, интерфейс пользователя и руководство по быстрому включению |
| N9063C | Измерительный аналоговый демодулятор, Multi-touch интерфейс |
| N9067C | Импульсные измерения, Multi-touch интерфейс |
| N9068C | Измерение уровня фазовых шумов, Multi-touch интерфейс |
| N9069C | Измерение КШ и КУ, Multi-touch интерфейс |
| 89601B | Программа векторного анализа сигналов 89600 VSA |
| N6171A | Программное обеспечение MATLAB |
| N9071C | GSM / EDGE / Evo измерения, Multi-Touch интерфейс |
| N9073C | W-CDMA/HSPA/HSPA+ измерения, Multi-touch интерфейс |
| N9077C | WLAN 802.11a/b/g/j/p/n/ac/af/ah/ax измерения, Multi-Touch интерфейс |
| N9080C | LTE/LTE-Advanced FDD измерения, Multi-touch интерфейс |
| N9082C | LTE / LTE-Advanced TDD измерения, Multi-touch интерфейс |
| N9084C | Приложение для измерения диапазона коротких диапазонов, интерфейс Multi-Touch |
| N9081C | Bluetooth измерения, Multi-Touch интерфейс |
| N6141C | Приложение для измерений ЭМП, Multi-Touch интерфейс |
| N9054C | VMA векторный анализ модуляции, Multi-Touch интерфейс |
| R-51B-001-5Z | Гарантия Keysight - 5 лет |
| R-51B-001-7Z | Гарантия Keysight - 7 лет |
| R-51B-001-10Z | Гарантия Keysight - 10 лет |
| R-50C-011-3 | Калибровка Keysight - 3 года |
| R-50C-011-5 | Калибровка Keysight - 5 лет |
| R-50C-011-7 | Калибровка Keysight 7 лет |
| R-50C-011-10 | Калибровка Keysight 10 лет |
| R-50C-011-MU-3 | Калибровка + отчет о погрешностях - 3 года |
| R-50C-011-MU-5 | Калибровка + отчет о погрешностях - 5 лет |
| R-50C-066-1 | Российская метрологическая поверка - один раз |
| R-50C-066-3 | Российская метрологическая поверка - три года |
| R-50C-066-5 | Российская метрологическая поверка - пять лет |
| PS-S20-CXA | Start up assistance hours, CXA |
| N9000BU-AKT | Российская локализация, интерфейс пользователя и руководство по быстрому включению |
| N9000BU-SSD | SSD привод с ОС Win7X |
| N9000BU-SF2 | Функции безопасности, защита от сохранения результатов |
| N9000BU-SS1 | SSD привод с ОС Win10 |
| N9000BU-ESC | Управление внешним источником |
| N9000BU-EMC | Функция измерения ЭМП |
| N9000BU-PRC | Портативная конфигурация |
| N9000BU-T03 | Следящий генератор, 9 кГц - 3 ГГц |
| N9000BU-T06 | Следящий генератор, 9 кГц - 6 ГГц |
| N9000BU-P03 | Предусилитель 3 ГГц |
| N9000BU-P07 | Предусилитель 7.5 ГГц |
| N9000BU-P13 | Предусилитель 13.6 ГГц |
| N9000BU-P26 | Предусилитель 26.5 ГГц |
| N9000BU-PFR | Прецизионный внутренний генератор опорной частоты |
| N9000BU-FSA | Шаговый аттенюатор высокого разрешения |
| N9000BU-EDP | Улучшение функций дисплея |
| N9000BU-B25 | Полоса анализа, 25 МГц |
| N9000BU-CR3 | Разъем, широкополосный выход ПЧ |
Модели
| Модели | Описание |
| N9000B-503 | Анализатор сигналов CXA, «мультитач» с диапазоном частот от 9 кГц до 3 ГГц |
| N9000B-507 | Анализатор сигналов CXA, «мультитач» с диапазоном частот от 9 кГц до 7,5 ГГц |
| N9000B-526 | Анализатор сигналов CXA, «мультитач» с диапазоном частот от 9 кГц до 26,5 ГГц |
| N9000B-513 | Анализатор сигналов CXA, «мультитач» с диапазоном частот от 9 кГц до 13,6 ГГц |
