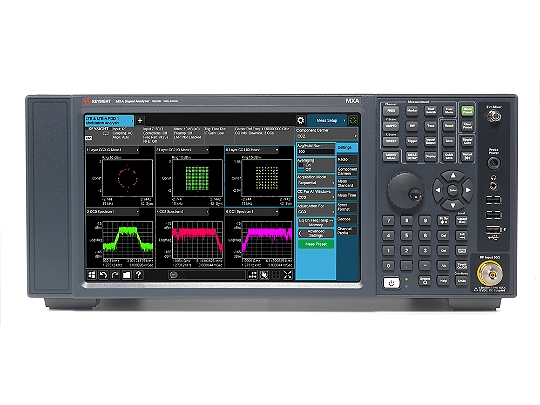

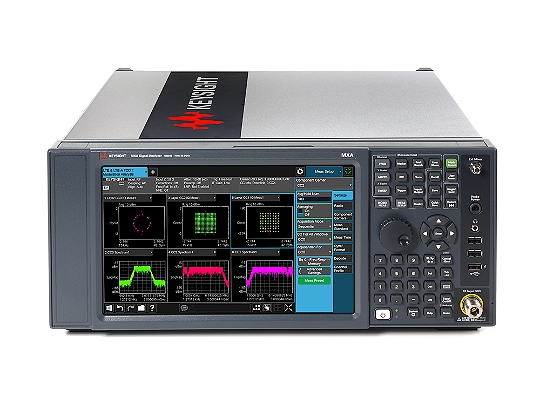

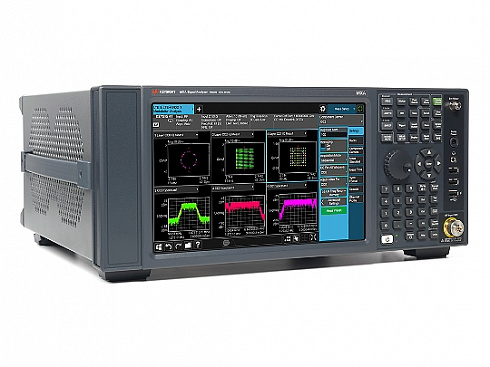

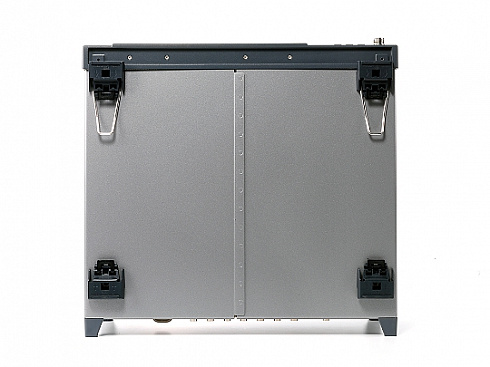

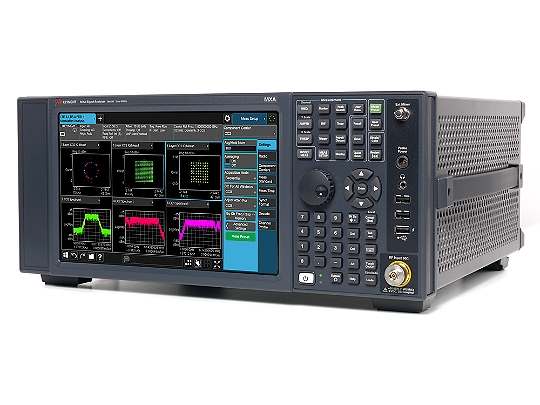

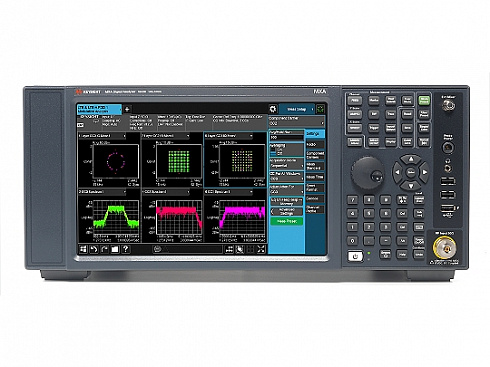

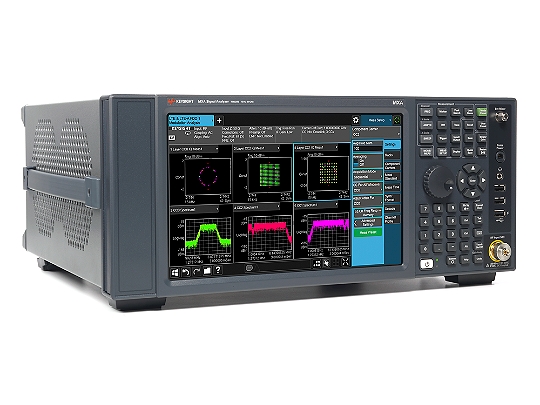

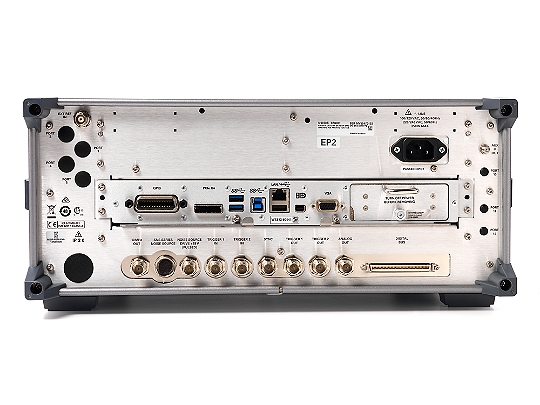

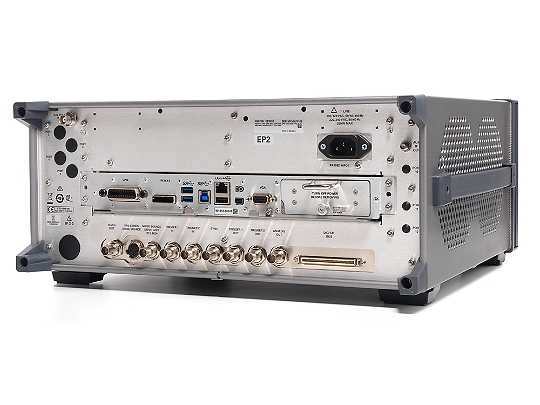

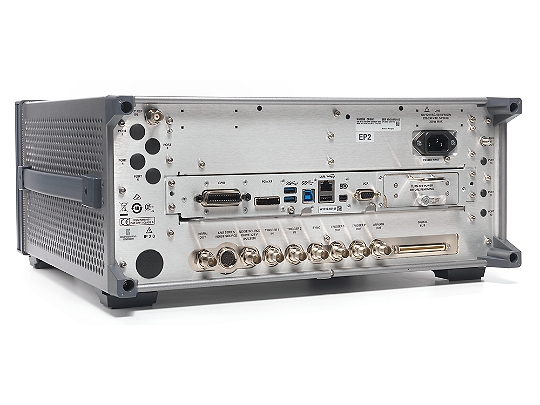

Анализатор сигналов MXA Keysight N9020B с диапазоном частот от 10 Гц до 50 ГГц
Подробнее
Описание
Разработка и тестирование перспективных устройств с использованием универсальной быстродействующей платформы для анализа сигналов среднего класса
Анализатор сигналов MXA N9020B является оптимальным выбором для тестирования выводимых на рынок новых поколений устройств беспроводной связи. В ходе научно-исследовательских и опытно-конструкторских работ этот прибор позволяет с помощью современных методов параметрического или функционального тестирования быстро и с высокой степенью достоверности определять характеристики сигналов практически любых беспроводных устройств. Интуитивно понятный мультисенсорный интерфейс позволяет сократить время проверки проекта за счет существенного упрощения процедуры измерений даже при работе с самыми современными устройствами. При тестировании в процессе производства анализатор MXA помогает повысить производительность и выход годных изделий при одновременном снижении затрат благодаря самым быстрым и точным измерениям характеристик сигнала и спектра среди лабораторных анализаторов среднего класса.
- Возможность более детального исследования сигналов в широком диапазоне частот от 10 Гц до 50 ГГц с полосой анализа до 160 МГц
- Более высокая достоверность измерений благодаря лучшим в своем классе характеристикам по фазовому шуму
- Сокращение времени тестирования за счет аппаратного ускорения измерений мощности, высокой скорости обновления информации на экране, функции быстрого поиска пиковых значений с помощью маркеров и функции быстрого свипирования
- Достоверное измерение всех характеристик сигнала путем захвата более длинных I/Q-выборок
- Точный анализ сложных сигналов, например, стандарта 802.11ac, с величиной модуля вектора ошибок (EVM) от 0,3% (–50 дБ)
- Упрощение тестирования благодаря быстрым одноклавишным измерениям при использовании измерительных приложений серии X
- Захват трудноуловимых и нестационарных сигналов с помощью функции анализа спектра в режиме реального времени во всем диапазоне частот
Характеристики
| Частота | 10 Hz до 50 GHz |
| Опции расширения диапазона частот | 3.6, 8.4, 13.6, 26.5, 32, 44, 50 GHz |
| Максимальная полоса анализа / пропускания | 160 МГц |
| Опции расширения полосы анализа | 25 МГц стандарт., 40 МГц, 85 МГц, 125 МГц, 160 МГц |
| Максимальная полоса пропускания реального времени | 160 МГц |
| Полоса анализа в режиме реального времени | 85 МГц, 125 МГц, 160 МГц |
| Средний уровень собственных шумов (1 ГГц) | -172 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -114 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | -114 dBc/Hz |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -137 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,23 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +20 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | 116 дБ |
| Приложения общего назначения |
|
| Приложения для сотовой связи |
|
| Приложения для систем беспроводной связи |
|
| Приложения для цифрового видео | - |
| Уровень производительности | ◆◆◆◆◇◇ |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 70 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 2 дБ |
| Мин. длительность для 100%-ой вероятности захвата | 3,57 мкс |
| Длительность обнаруж. сигнала (сигнал/маска >60дБ) | 5 ns |
| Динамич. диапазон, своб. от паразит. составляющих | 72 дБн |
| Полоса частот в частотной/временной области | 160 MHz |
| Режимы отображения |
|
| Запуск |
|
| Приложения с функцией запуска по частотной маске |
|
| Сред. уровень собств. шумов, 2 ГГц, предус. выкл. | -154 dBm/Hz |
| Сред. уровень собств. шумов, 10 ГГц, предус. выкл. | -151 dBm/Hz |
| Наличие измерительных приложений | Да |
| Real-Time Data Streaming | Нет |
Документы
Описание
| Опции | Описание |
| N9020B-P03 | Предусилитель 3.6 ГГц |
| N9020B-P08 | Предусилитель 8.4 ГГц |
| N9020B-P13 | Предусилитель 13.6 ГГц |
| N9020B-P26 | Предусилитель 26.5 ГГц |
| N9020B-P32 | Предусилитель 32 ГГц |
| N9020B-P44 | Предусилитель 44 ГГц |
| N9020B-P50 | Предусилитель 50 ГГц |
| N9020B-B1A | Полоса анализа, 125 МГц |
| N9020B-B1X | Полоса анализа, 160 МГц |
| N9020B-B40 | Полоса анализа, 40 МГц |
| N9020B-B85 | Полоса анализа, 85 МГц |
| N9020B-FT2 | Запуск по частотной маске, улучшенное детектирование лицензия |
| N9020B-MPB | Обход тракта микроволнового преселектора (для работы с СШП-сигналами) |
| N9020B-NF2 | Снижение уровня собственных шумов |
| N9020B-PFR | Прецизионный внутренний генератор опорной частоты |
| N9020B-TDS | Сканирование во временной области |
| N9020B-DP2 | Глубокая память захвата |
| N9020B-EA3 | Электронный аттенюатор 3,6 ГГц |
| N9020B-EDP | Функция улучшения функциональности дисплея, лицензия |
| N9020B-EMC | Функция измерения ЭМП лицензия |
| N9020B-FP2 | Функция быстрого измерения мощности - в полосе 40 МГц |
| N9020B-FT1 | Запуск по частотной маске, базовая опция лицензия |
| N9020B-RBE | Увеличение разрешения полосы пропускания |
| N9020B-BBA | I/Q входы модулятора, аналоговые |
| N9020B-A6J | ANSI Z540-1-1994 калибровка |
| N9020B-UK6 | Коммерческая калибровка с тестовыми данными |
| N9020B-CR3 | Разъем, широкополосный выход ПЧ |
| N9020B-CRP | Разъем, программируемый на тыльной стороне выход ПЧ |
| N9020B-YAS | Y-ось выход |
| N9020B-EXM | Подключение внешнего смесителя |
| N9020B-RT1 | Анализ в режиме реального времени, базовая опция |
| N9020B-RT2 | Анализ в режиме реального времени, улучшенное детектирование |
| N9020B-PRC | Портативная конфигурация |
| N9020B-SF2 | Функции безопасности, защита от сохранения результатов |
| N9020B-SSD | Дополнительный съемный SSD |
| N9020B-SF1 | Функции безопасности, исключает запуск программ |
| N9020B-SS1 | Дополнительный съемный SSD с ОС Win10 |
| N9020B-ESC | Управление внешним источником лицензия |
| 89601B | Программа векторного анализа сигналов 89600 VSA |
| N6171A | Программное обеспечение MATLAB |
| N9063C | Измерительный аналоговый демодулятор, Multi-touch интерфейс |
| N9068C | Измерение уровня фазовых шумов, Multi-touch интерфейс |
| N9069C | Измерение КШ и КУ, Multi-touch интерфейс |
| N9071C | GSM / EDGE / Evo измерения, Multi-Touch интерфейс |
| N9073C | W-CDMA/HSPA/HSPA+ измерения, Multi-touch интерфейс |
| N9077C | WLAN 802.11a/b/g/j/p/n/ac/af/ah/ax измерения, Multi-Touch интерфейс |
| N9080C | LTE/LTE-Advanced FDD измерения, Multi-touch интерфейс |
| N9082C | LTE / LTE-Advanced TDD измерения, Multi-touch интерфейс |
| N9081C | Bluetooth измерения, Multi-Touch интерфейс |
| N9084C | Приложение для измерения диапазона коротких диапазонов, интерфейс Multi-Touch |
| N9067C | Импульсные измерения, Multi-touch интерфейс |
| N6141C | Приложение для измерений ЭМП, Multi-Touch интерфейс |
| N9054C | VMA векторный анализ модуляции, Multi-Touch интерфейс |
| N9061C | Приложение для совместимости с языками дистанционного управления, интерфейс Multi-Touch |
| N9062C | Приложение SCPI совместимости, Multi-touch интерфейс |
| N9020B-RTR | Пример записи и анализа в режиме реального времени, лицензия |
| 1CM113A | Набор фланцев для монтажа в стойку 177.0мм H (4U) - две фланцевые скобы |
| 1CN103A | Набор ручек 177.0мм H (4U) - две фронтальные ручки |
| 1CP105A | Набор ручек и фланцев для монтажа в стойку 177.0мм H (4U) - две фронтальные ручки и две фланцевые скобы |
| 1DVR001A | ROM/CD-R/RW привод |
| 1KBD001A | USB клавиватура (маленькая) |
| 1MSE001A | Мышка компьютерная |
| MLP001A | Согласование импеданса с минимальными потерями, 50 - 75 Ом |
| 1CR013A | Набор стоечных направляющих для 11in, 14in, и 16in крепежных отверстий |
| N9020B-AKT | Российская локализация, интерфейс пользователя и руководство по быстрому включению |
| R-51B-001-3C | Гарантия Keysight - 3 года |
| R-51B-001-5C | Гарантия Keysight - 5 лет |
| R-51B-001-7C | Гарантия Keysight - 7 лет |
| R-51B-001-10C | Гарантия Keysight - 10 лет |
| R-50C-011-3 | Калибровка Keysight - 3 года |
| R-50C-011-5 | Калибровка Keysight - 5 лет |
| R-50C-011-7 | Калибровка Keysight 7 лет |
| R-50C-011-10 | Калибровка Keysight 10 лет |
| R-50C-011-MU-3 | Калибровка + отчет о погрешностях - 3 года |
| R-50C-011-MU-5 | Калибровка + отчет о погрешностях - 5 лет |
| R-50C-066-1 | Российская метрологическая поверка - один раз |
| R-50C-066-3 | Российская метрологическая поверка - три года |
| R-50C-066-5 | Российская метрологическая поверка - пять лет |
| N9020BU-RBE | Увеличение разрешения полосы пропускания |
| N9020BU-BBA | I/Q входы модулятора, аналоговые |
| N9020BU-CR3 | Разъем, широкополосный выход ПЧ |
| N9020BU-CRP | Разъем, программируемый на тыльной стороне выход ПЧ |
| N9020BU-YAS | Y-ось видео экрана выход |
| N9020BU-EMC | Функция измерения ЭМП |
| N9020BU-EXM | Подключение внешнего смесителя |
| N9020BU-F01 | MXA апгрейд частотного диапазона с 3.6 - 8.4 ГГц, включает установку, калибровку, 1 год гарантии |
| N9020BU-F02 | MXA апгрейд частотного диапазона с 3.6 - 13.6 ГГц, включает установку, калибровку, 1 год гарантии |
| N9020BU-F03 | MXA апгрейд частотного диапазона с 3.6 - 26.5 ГГц, включает установку, калибровку, 1 год гарантии |
| N9020BU-F06 | MXA апгрейд частотного диапазона с 8.4 - 13.6 ГГц, включает установку, калибровку, 1 год гарантии |
| N9020BU-F07 | MXA апгрейд частотного диапазона с 8.4 - 26.5 ГГц, включает установку, калибровку, 1 год гарантии |
| N9020BU-F10 | MXA апгрейд частотного диапазона с 13.6 - 26.5 ГГц, включает установку, калибровку, 1 год гарантии |
| N9020BU-EA3 | Электронный аттенюатор 3,6 ГГц |
| N9020BU-EDP | Улучшение функций дисплея |
| N9020BU-FP2 | Функция быстрого измерения мощности - в полосе 40 МГц |
| N9020BU-MPB | Обход тракта микроволнового преселектора (для работы с СШП-сигналами) |
| N9020BU-NF2 | Снижение уровня собственных шумов |
| N9020BU-PFR | Прецизионный внутренний генератор опорной частоты |
| N9020BU-TDS | Сканирование во временной области - требует опцию N6141C и DP2 или B40 или свыше |
| N9020BU-FT1 | Запуск по частотной маске, базовая опция лицензия |
| N9020BU-FT2 | Запуск по частотной маске, улучшенное детектирование лицензия |
| N9020BU-FS2 | Улучшенная скорость развертки |
| N9020BU-DP4 | Цифровой процессор, для B85, B1A или B1X, 4 ГБ захвата памяти |
| N9020BU-PRC | Портативная конфигурация |
| N9020BU-P03 | Предусилитель 3.6 ГГц |
| N9020BU-P08 | Предусилитель 8.4 ГГц |
| N9020BU-P13 | Предусилитель 13.6 ГГц |
| N9020BU-P26 | Предусилитель 26.5 ГГц |
| N9020BU-RT1 | Анализ в режиме реального времени, базовая опция |
| N9020BU-RT2 | Анализ в режиме реального времени, улучшенное детектирование |
| N9020BU-RTR | Пример записи и анализа в режиме реального времени, лицензия |
| N9020BU-SF1 | Функция безопасности, исключает запуск программ |
| N9020BU-SF2 | Функции безопасности, защита от сохранения результатов |
| N9020BU-SSD | SSD привод с ОС Win7X |
| N9020BU-SS1 | SSD привод с ОС Win10 |
| N9020BU-ESC | Управление внешним источником |
| N9020BU-B1A | Полоса анализа, 25 МГц - 125 МГц |
| N9020BU-B1X | Полоса анализа, 25 МГц - 160 МГц |
| N9020BU-B40 | Полоса анализа, 25 МГц - 40 МГц |
| N9020BU-B85 | Полоса анализа, 25 МГц - 85 МГц |
| N9020BU-BU3 | Полоса анализа, 40 МГц - 160 МГц |
| N9020BU-BU6 | Полоса анализа, 85 МГц - 125 МГц |
| N9020BU-BU7 | Полоса анализа, 85 МГц - 160 МГц |
| N9020BU-BUA | Полоса анализа, 125 МГц - 160 МГц |
| N9020BU-BU1 | Полоса анализа, 40 МГц - 85 МГц |
| N9020BU-BU2 | Полоса анализа, 40 МГц - 125 МГц |
| N9020BU-AKT | Российская локализация, интерфейс пользователя и руководство по быстрому включению |
Модели
| Модели | Описание |
| N9020B-503 | Анализатор сигналов MXA, «мультитач» с диапазоном частот от 10 Гц до 3,6 ГГц |
| N9020B-508 | Анализатор сигналов MXA, «мультитач» с диапазоном частот от 10 Гц до 8,4 ГГц |
| N9020B-513 | Анализатор сигналов MXA, «мультитач» с диапазоном частот от 10 Гц до 13,6 ГГц |
| N9020B-526 | Анализатор сигналов MXA, «мультитач» с диапазоном частот от 10 Гц до 26,5 ГГц |
| N9020B-532 | Анализатор сигналов MXA, «мультитач» с диапазоном частот от 10 Гц до 32 ГГц |
| N9020B-544 | Анализатор сигналов MXA, «мультитач» с диапазоном частот от 10 Гц до 44 ГГц |
| N9020B-550 | Анализатор сигналов MXA, «мультитач» с диапазоном частот от 10 Гц до 50 ГГц |
