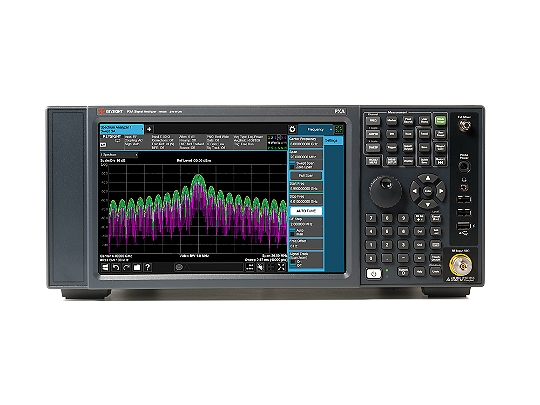

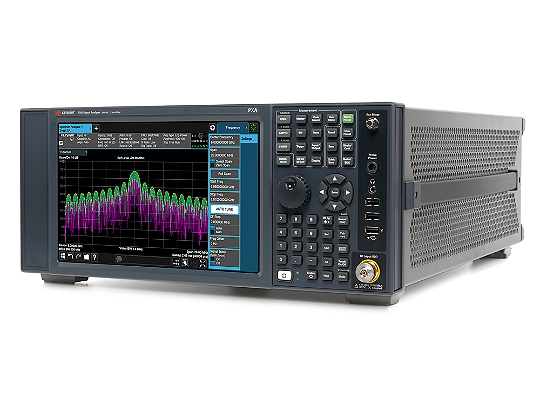

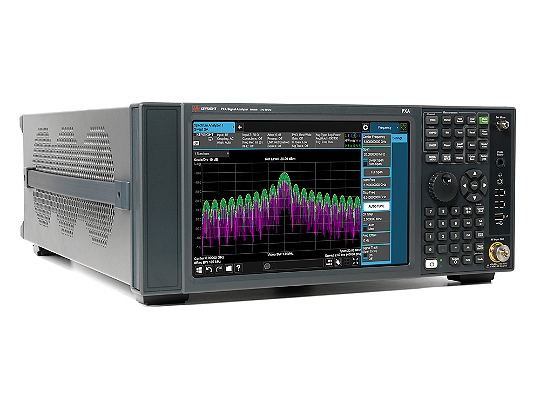

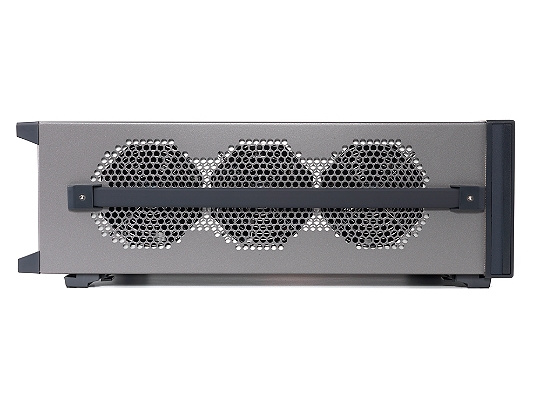

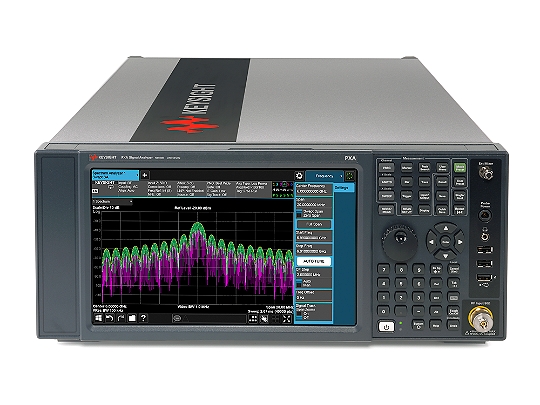

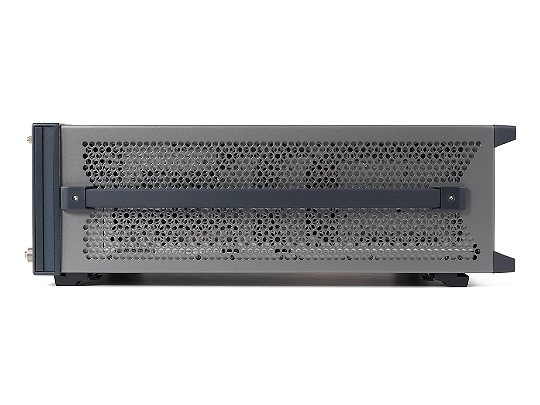

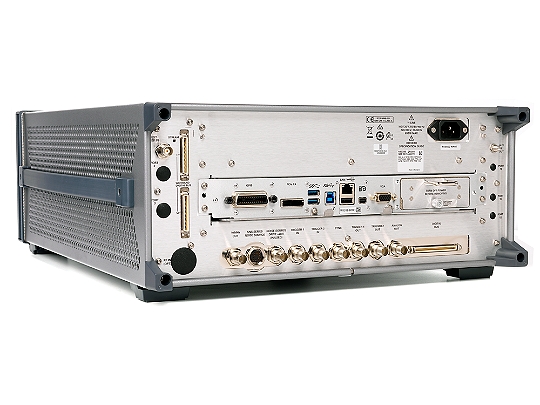

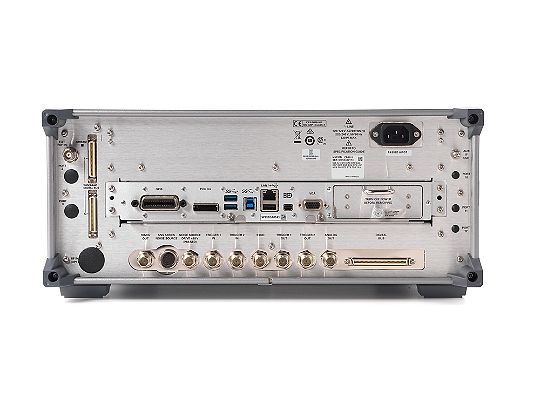

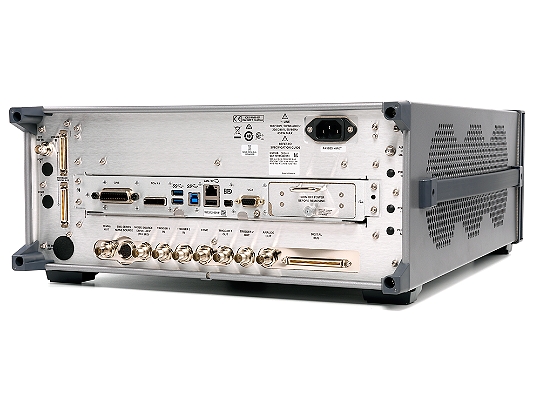

Анализатор сигналов PXA Keysight N9030B с диапазоном частот от 2 Гц до 50 ГГц
Подробнее
Описание
Анализаторы сигналов PXA N9030B идеально подходят для выполнения высокопроизводительных измерений в ходе научно-исследовательских и опытно-конструкторских работ в аэрокосмической и оборонной отраслях и области коммерческой беспроводной связи. Анализатор PXA обеспечивает анализ сигналов в более широком диапазоне частот, уменьшение погрешности измерений и выявление ранее скрытых сигналов с помощьюфункции снижения уровня собственных шумов(NFE). Исследование самых сложных сигналов с помощью широкого набора измерительных приложений и возможностей демодуляции анализатора PXA или функций анализа спектра в режиме реального времени за счет добавления дополнительных опций.
- Широкие возможности по анализу сигналов в диапазоне частот от 2 Гц до 50 ГГц при полосе анализа до 510 МГц.
- Возможность обнаружения слабых сигналов в присутствии сигналов более высокого уровня благодаря динамическому диапазону, свободному от паразитных составляющих, до 75 дБ
- Возможность расширения диапазона частот до 110 ГГц с помощью интеллектуальных смесителей Keysight
- Регистрация и анализ данных и моделирование сценариев в режиме реального времени благодаря возможности потоковой передачи данных в полосе до 255 МГц
- Упрощение процесса тестирования благодаря специализированным измерительным приложениям серии X
- Эффективное выявление неисправностей с помощью программы векторного анализа сигналов 89600 VSA
- Возможность захвата импульсных помех и нестационарных сигналов благодаря дополнительным возможностям анализа спектра в режиме реального времени
- Соответствие строгим требованиям по защите данных благодаря съемному твердотельному накопителю и другим дополнительным функциям
Характеристики
| Характеристика | Значение |
| Частота | 2 Hz до 50 GHz |
| Опции расширения диапазона частот | 3,6; 8,4; 13,6; 26,5; 43; 44, 50 ГГц, смесители до 1,1 ТГц |
| Максимальная полоса анализа / пропускания | 510 МГц |
| Опции расширения полосы анализа | 25 standard, 40, 85, 125, 160, 255, 510 MHz |
| Максимальная полоса пропускания реального времени | 510 МГц |
| Полоса анализа в режиме реального времени | 85, 160, 255, 510 МГц |
| Средний уровень собственных шумов (1 ГГц) | -174 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -136 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | -136 dBc/Hz |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -146 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,19 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +22 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | 119 дБ |
| Приложения общего назначения |
|
| Приложения для сотовой связи |
|
| Приложения для систем беспроводной связи |
|
| Приложения для цифрового видео | - |
| Уровень производительности | ◆◆◆◆◆◇ |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 70 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 2 дБ |
| Мин. длительность для 100%-ой вероятности захвата | 3,57 мкс |
| Длительность обнаруж. сигнала (сигнал/маска >60дБ) | 3.33 ns |
| Динамич. диапазон, своб. от паразит. составляющих | 75 дБн |
| Полоса частот в частотной/временной области | 255 MHz |
| Режимы отображения |
|
| Запуск |
|
| Приложения с функцией запуска по частотной маске |
|
| Сред. уровень собств. шумов, 2 ГГц, предус. выкл. | -155 dBm/Hz |
| Сред. уровень собств. шумов, 10 ГГц, предус. выкл. | -157 dBm/Hz |
| Наличие измерительных приложений | Да |
| Real-Time Data Streaming | Да |
Документы
Описание
| Опции | Описание |
| N9030B-P03 | Предусилитель 3.6 ГГц |
| N9030B-P08 | Предусилитель 8.4 ГГц |
| N9030B-P13 | Предусилитель 13.6 ГГц |
| N9030B-P26 | Предусилитель 26.5 ГГц |
| N9030B-P44 | Предусилитель 44 ГГц |
| N9030B-P50 | Предусилитель 50 ГГц |
| N9030B-B2X | Полоса анализа, 255 МГц |
| N9030B-B40 | Полоса анализа, 40 МГц |
| N9030B-B1X | Полоса анализа, 160 МГц |
| N9030B-B85 | Полоса анализа, 85 МГц |
| N9030B-B5X | Полоса анализа, 510 МГц |
| N9030B-EA3 | Электронный аттенюатор 3,6 ГГц |
| N9030B-EDP | Функция улучшения функциональности дисплея, лицензия |
| N9030B-EMC | Функция измерения ЭМП лицензия |
| N9030B-FP2 | Функция быстрого измерения мощности - в полосе 40 МГц |
| N9030B-FT1 | Запуск по частотной маске, базовая опция лицензия |
| N9030B-FT2 | Запуск по частотной маске, улучшенное детектирование лицензия |
| N9030B-LNP | Малошумящий тракт |
| N9030B-MPB | Обход тракта микроволнового преселектора (для работы с СШП-сигналами) |
| N9030B-RTS | Широкополосная передача IQ-потока в режиме реального времени |
| N9030B-TDS | Сканирование во временной области |
| N9030B-EP0 | Улучшение характеристик шума DDS гетеродина |
| N9030B-DUA | Дуплексный ПЧ RTSA |
| N9030B-RBE | Увеличение разрешения полосы пропускания |
| N9030B-BBA | I/Q входы модулятора, аналоговые |
| N9030B-A6J | ANSI Z540-1-1994 калибровка |
| N9030B-UK6 | Коммерческая калибровка с тестовыми данными |
| N9030B-ALV | Дополнительный Лог видео выход |
| N9030B-C35 | APC 3.5 mm Connector |
| N9030B-CR3 | Разъем, широкополосный ПЧ выход |
| N9030B-CRP | Разъем с тыльной стороны, программируемый ПЧ-выход |
| N9030B-YAV | Y-ось видео выход |
| N9030B-EXM | Подключение внешнего смесителя |
| N9030B-RT1 | Анализ в режиме реального времени, базовая опция |
| N9030B-RT2 | Анализ в режиме реального времени, улучшенное детектирование |
| N9030B-SF1 | Функции безопасности, исключает запуск программ |
| N9030B-SF2 | Функции безопасности, защита от сохранения результатов |
| N9030B-SSD | Дополнительный съемный SSD |
| N9030B-SS1 | Дополнительный съемный SSD с ОС Win10 |
| N9030B-ESC | Управление внешним источником |
| N9030B-107 | Низкочастотный вход и дигитайзер |
| 89601B | Программа векторного анализа сигналов 89600 VSA |
| N6171A | Программное обеспечение MATLAB |
| N9063C | Измерительный аналоговый демодулятор, Multi-touch интерфейс |
| N9068C | Измерение уровня фазовых шумов, Multi-touch интерфейс |
| N9069C | Измерение КШ и КУ, Multi-touch интерфейс |
| N9071C | GSM / EDGE / Evo измерения, Multi-Touch интерфейс |
| N9073C | W-CDMA/HSPA/HSPA+ измерения, Multi-touch интерфейс |
| N9077C | WLAN 802.11a/b/g/j/p/n/ac/af/ah/ax измерения, Multi-Touch интерфейс |
| N9080C | LTE/LTE-Advanced FDD измерения, Multi-touch интерфейс |
| N9082C | LTE / LTE-Advanced TDD измерения, Multi-touch интерфейс |
| N9081C | Bluetooth измерения, Multi-Touch интерфейс |
| N9084C | Приложение для измерения диапазона коротких диапазонов, интерфейс Multi-Touch |
| N9067C | Импульсные измерения, Multi-touch интерфейс |
| N6141C | Приложение для измерений ЭМП, Multi-Touch интерфейс |
| N9054C | VMA векторный анализ модуляции, Multi-Touch интерфейс |
| N9061C | Приложение для совместимости с языками дистанционного управления, интерфейс Multi-Touch |
| N9062C | Приложение SCPI совместимости, Multi-touch интерфейс |
| N9091EM0E | Прикладное ПО измерительного приемника |
| N9030B-RTR | Пример записи и анализа в режиме реального времени, лицензия |
| 1CM113A | Набор фланцев для монтажа в стойку 177.0мм H (4U) - две фланцевые скобы |
| 1CN103A | Набор ручек 177.0мм H (4U) - две фронтальные ручки |
| 1CP105A | Набор ручек и фланцев для монтажа в стойку 177.0мм H (4U) - две фронтальные ручки и две фланцевые скобы |
| 1DVR001A | ROM/CD-R/RW привод |
| 1KBD001A | USB клавиватура (маленькая) |
| 1MSE001A | Мышка компьютерная |
| MLP001A | Согласование импеданса с минимальными потерями, 50 - 75 Ом |
| 1CR014A | Rack Slide Kit for 17-inch и 20-inch Mounting Holes |
| N9030B-033 | Набор аксессуаров для разъема измерительного приемника, 26,5 ГГц MMR |
| N9030B-034 | Набор аксессуаров для разъема измерительного приемника, 50 ГГц MMR |
| N9030B-AKT | Российская локализация, интерфейс пользователя и руководство по быстрому включению |
| R-51B-001-3C | Гарантия Keysight - 3 года |
| R-51B-001-5C | Гарантия Keysight - 5 лет |
| R-51B-001-7C | Гарантия Keysight - 7 лет |
| R-51B-001-10C | Гарантия Keysight - 10 лет |
| R-50C-011-3 | Калибровка Keysight - 3 года |
| R-50C-011-5 | Калибровка Keysight - 5 лет |
| R-50C-011-7 | Калибровка Keysight 7 лет |
| R-50C-011-10 | Калибровка Keysight 10 лет |
| R-50C-011-MU-3 | Калибровка + отчет о погрешностях - 3 года |
| R-50C-011-MU-5 | Калибровка + отчет о погрешностях - 5 лет |
| N9030BU-B2X | Полоса анализа, 255 МГц, микроволновый |
| N9030BU-B5X | Полоса анализа, 510 МГц, микроволновый |
| N9030BU-B1X | Полоса анализа, 25 МГц - 160 МГц |
| N9030BU-B40 | Полоса анализа, 25 МГц - 40 МГц |
| N9030BU-B85 | Полоса анализа, 25 МГц - 85 МГц |
| N9030BU-BU3 | Полоса анализа, 40 МГц - 160 МГц |
| N9030BU-BU7 | Полоса анализа, 85 МГц - 160 МГц |
| N9030BU-BUF | Полоса анализа, 255 МГц - 510 МГц, микроволновый |
| N9030BU-BUG | Полоса анализа, 25 или 40 МГц - 510 МГц для блоков мм диапазона длина волн без опции EPO |
| N9030BU-BU8 | Полоса анализа, 85 или 160 МГц - 255 МГц, включает EP0 для микроволновых блоков |
| N9030BU-BUR | Полоса анализа, 25 или 40 МГц - 510 МГц, для микроволновых блоков с опцией EP0 |
| N9030BU-BUS | Полоса анализа, 25 или 40 МГц - 255 МГц, для блоков мм диапазона длина волн с опцией EP0 |
| N9030BU-BUQ | Полоса анализа, 25 или 40 МГц - 255 МГц, для микроволновых блоков, у которых есть EP0 |
| N9030BU-BUJ | Полоса анализа, 85 или 160 МГц - 510 МГц, для блоков мм диапазона длина волн |
| N9030BU-BU9 | Полоса анализа, 85 или 160 МГц - 510 МГц, включает EP0 апгрейд для микроволновых блоков |
| N9030BU-BUW | Полоса анализа, 25 или 40 МГц - 255 МГц, для блоков мм диапазона длина волн без EP0 |
| N9030BU-BUX | Полоса анализа, 85 или 160 МГц - 255 МГц, для блоков мм диапазона длина волн |
| N9030BU-EP0 | Улучшение характеристик шума DDS гетеродина |
| N9030BU-EA3 | Электронный аттенюатор 3,6 ГГц |
| N9030BU-EDP | Улучшение функций дисплея |
| N9030BU-FP2 | Функция быстрого измерения мощности - в полосе 40 МГц |
| N9030BU-HL1 | Малошумящий тракт и Обход тракта микроволнового преселектора (для работы с СШП-сигналами) для опций 508, 513, 526 |
| N9030BU-HL2 | Малошумящий тракт и Обход тракта микроволнового преселектора (для работы с СШП-сигналами) для опций 544, 550 |
| N9030BU-LNP | Малошумящий тракт |
| N9030BU-MPB | Обход тракта микроволнового преселектора (для работы с СШП-сигналами) |
| N9030BU-TDS | Сканирование во временной области - требует опцию N6141C |
| N9030BU-FT1 | Запуск по частотной маске, базовая опция лицензия |
| N9030BU-FT2 | Запуск по частотной маске, улучшенное детектирование лицензия |
| N9030BU-FS2 | Улучшенная скорость развертки |
| N9030BU-DP4 | Цифровой процессор для B85, B1X, 4 ГБ памяти захвата |
| N9030BU-RTS | Передача IQ-потока в режиме реального времени |
| N9030BU-DUA | Дуплексный ПЧ RTSA |
| N9030BU-RBE | Увеличение разрешения полосы пропускания |
| N9030BU-BBA | I/Q входы модулятора, аналоговые |
| N9030BU-EMC | Функция измерения ЭМП |
| N9030BU-EXM | Подключение внешнего смесителя |
| N9030BU-F01 | Апгрейд 3.6 - 8.4 ГГц, включает установку, калибровку, 1 год гарантии |
| N9030BU-F02 | Апгрейд 3.6 - 13.6 ГГц, включает установку, калибровку, 1 год гарантии |
| N9030BU-F03 | Апгрейд 3.6 - 26.5 ГГц, включает установку, калибровку, 1 год гарантии |
| N9030BU-F04 | Апгрейд 3.6 - 44 ГГц, включает установку, калибровку, 1 год гарантии |
| N9030BU-F05 | Апгрейд 3.6 - 50 ГГц, включает установку, калибровку, 1 год гарантии |
| N9030BU-F06 | Апгрейд 8.4 - 13.6 ГГц, включает установку, калибровку, 1 год гарантии |
| N9030BU-F07 | Апгрейд 8.4 - 26.5 ГГц, включает установку, калибровку, 1 год гарантии |
| N9030BU-F08 | Апгрейд 8.4 - 44 ГГц, без B2X или B5X, вкл. установку, калибровку, 1 год гарантии |
| N9030BU-F09 | Апгрейд 8.4 - 50 ГГц, без B2X или B5X, вкл. установку, калибровку, 1 год гарантии |
| N9030BU-F10 | Апгрейд 13.6 - 26.5 ГГц, включает установку, калибровку, 1 год гарантии |
| N9030BU-F11 | Апгрейд 13.6 - 44 ГГц, без B2X или B5X, вкл. установку, калибровку, 1 год гарантии |
| N9030BU-F12 | Апгрейд 13.6 - 50 ГГц, без B2X или B5X, вкл. установку, калибровку, 1 год гарантии |
| N9030BU-F13 | Апгрейд 26.5 - 44 ГГц, без B2X или B5X, вкл. установку, калибровку, 1 год гарантии |
| N9030BU-F14 | Апгрейд 26.5 - 50 ГГц, без B2X или B5X, вкл. установку, калибровку, 1 год гарантии |
| N9030BU-F15 | Апгрейд 44 - 50 ГГц, вкл. 50 ГГц предусилитель, установку, калибровку, 1 год гарантии |
| N9030BU-P03 | Предусилитель 3.6 ГГц |
| N9030BU-P08 | Предусилитель 8.4 ГГц |
| N9030BU-P13 | Предусилитель 13.6 ГГц |
| N9030BU-P26 | Предусилитель 26.5 ГГц |
| N9030BU-P44 | Предусилитель 44 ГГц |
| N9030BU-P50 | Предусилитель 50 ГГц |
| N9030BU-RT1 | Анализ в режиме реального времени, базовая опция |
| N9030BU-RT2 | Анализ в режиме реального времени, улучшенное детектирование |
| N9030BU-RTR | Пример записи и анализа в режиме реального времени, лицензия |
| N9030BU-SF1 | Функция безопасности, исключает запуск программ |
| N9030BU-SF2 | Функции безопасности, защита от сохранения результатов |
| N9030BU-SSD | SSD привод с ОС Win7X |
| N9030BU-SS1 | SSD привод с ОС Win10 |
| N9030BU-ESC | Управление внешним источником |
| N9030BU-ALV | Лог видео выход |
| N9030BU-C35 | Разъем, РЧ-вход, 3,5 мм, Вилка |
| N9030BU-CR3 | Разъем, широкополосный выход ПЧ |
| N9030BU-CRP | Разъем, программируемый на тыльной стороне выход ПЧ |
| N9030BU-YAV | Видео экрана, лог видео и линейный видео |
| N9030BU-AKT | Российская локализация, интерфейс пользователя и руководство по быстрому включению |
| N9030BU-033 | Набор аксессуаров для разъема измерительного приемника, 26,5 ГГц MMR |
| N9030BU-034 | Набор аксессуаров для разъема измерительного приемника, 50 ГГц MMR |
Модели
| Модели | Описание |
| N9030B-503 | Анализатор сигналов PXA, «мультитач» с диапазоном частот от 2 Гц до 3,6 ГГц |
| N9030B-508 | Анализатор сигналов PXA, «мультитач» с диапазоном частот от 2 Гц до 8,4 ГГц |
| N9030B-513 | Анализатор сигналов PXA, «мультитач» с диапазоном частот от 2 Гц до 13,6 ГГц |
| N9030B-526 | Анализатор сигналов PXA, «мультитач» с диапазоном частот от 2 Гц до 26,5 ГГц |
| N9030B-544 | Анализатор сигналов PXA, «мультитач» с диапазоном частот от 2 Гц до 44 ГГц |
| N9030B-550 | Анализатор сигналов PXA, «мультитач» с диапазоном частот от 2 Гц до 50 ГГц |
