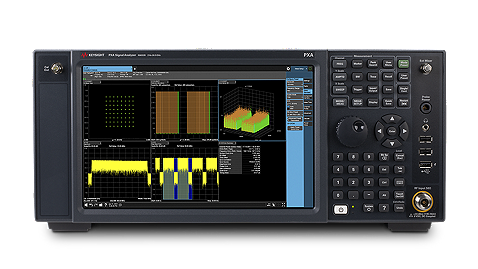

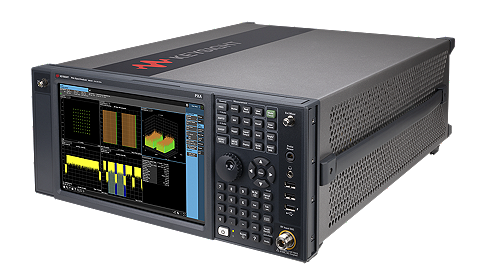

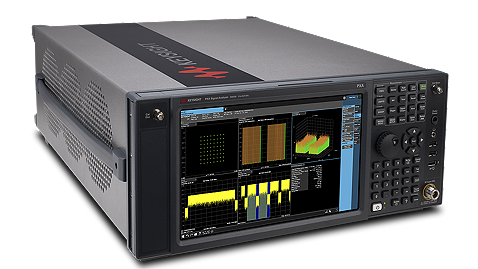

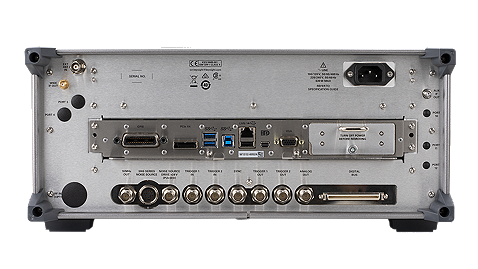

Анализатор сигналов PXA Keysight N9032B с диапазоном частот от 2 Гц до 26,5 ГГц
Подробнее
Описание
Анализатор сигналов Keysight N9032B серии PXA X обеспечивает самую широкую полосу пропускания для анализа в своем классе. Наши измерительные программные приложения помогут вам оптимизировать самые сложные конструкции и быть в курсе последних требований. Получите наилучший отображаемый средний уровень шума (DANL), величину вектора ошибок (EVM) и чувствительность в компактном форм-факторе высотой 4U.
- Готовые к использованию измерительные приложения PathWave серии X и программное обеспечение векторного анализа сигналов PathWave 89600 для обеспечения соответствия стандартам и многое другое
- Вариант полосы пропускания до 2 ГГц доступен на всех моделях
- Превосходная скорость поиска паразитных сигналов с лучшей в отрасли системой развертки DANL
- Лучшие в отрасли значения остатков и чувствительности EVM
- Легкая замена для монтируемых в стойку анализаторов спектра и компактный форм-фактор высотой 4U
- Повышение точности на порядок с помощью калибратора приемника U9361 RCal
Характеристики
| Характеристика | Значение |
| Частота | 2 Гц - 26,5 ГГц |
| Опции расширения диапазона частот | 2Гц до 8,4, 13,6, и 26,5 ГГц |
| Опции расширения полосы анализа | 1, 1,5, и 2ГГц |
| Максимальная полоса анализа / пропускания | 2ГГц |
| Средний уровень собственных шумов (1 ГГц) | -174 дБм |
| Максимальная полоса пропускания реального времени | Нет |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -136 дБн/Гц |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +22 дБм |
Документы
Описание
| Опции | Описание |
| 89601200C | Basic vector signal analysis and hardware connectivity |
| 89601301C | Multi-vendor hardware connectivity |
| 89601AYAC | Digital demodulation analysis |
| 89601B7NC | 3G modulation analysis |
| 89601B7RC | Wireless connectivity modulation analysis |
| 89601BHFC | Custom OFDM modulation analysis |
| 89601BHGC | LTE/LTE-A FDD modulation analysis |
| 89601BHHC | LTE/LTE-A TDD modulation analysis |
| 89601BHMC | DOCSIS modulation analysis |
| 89601BHNC | 5G NR modulation analysis |
| 89601BHPC | FMCW radar analysis |
| 89601BHQC | Pulse analysis |
| 89601BHTC | IoT modulation analysis |
| 89601BHXC | High throughput WLAN modulation analysis |
| N6141EM0E | EMI Measurement Application |
| N9032B-508 | Frequency Range, 2 Hz to 8.4 GHz |
| N9032B-513 | Frequency Range, 2 Hz to 13.6 GHz |
| N9032B-526 | Frequency Range, 2 Hz to 26.5 GHz |
| N9032B-EA3 | Electronic attenuator, 3.6 GHz |
| N9032B-ESC | External source control |
| N9032B-EXM | External mixing |
| N9032B-LNP | Low noise path |
| N9032B-P08 | Preamplifier, 8.4 GHz |
| N9032B-P13 | Preamplifier, 13.6 GHz |
| N9032B-P26 | Preamplifier, 26.5 GHz |
| N9032B-R10 | Analysis bandwidth, 1 GHz |
| N9032B-R15 | Analysis bandwidth, 1.5 GHz |
| N9032B-R20 | Analysis bandwidth, 2 GHz |
| N9032B-SF1 | Security features, exclude launching programs |
| N9032B-SF2 | Security features, prohibit saving results |
| N9032B-SS2 | Additional Solid state drive, Win10, for PC8 |
| N9054EM0E | Vector Modulation Analysis Digital Demodulation Measurement Application |
| N9054EM1E | Vector Modulation Analysis Custom OFDM Application |
| N9055EM0E | Power Amplifier Measurement Application |
| N9061EM0E | Remote Language Compatibility Measurement Application |
| N9062EM0E | SCPI Language Compatibility Measurement Application |
| N9063EM0E | Analog Demodulation Measurement Application |
| N9067EM0E | Pulse Analysis Measurement Application |
| N9068EM0E | Phase Noise Measurement Application |
| N9069EM0E | Noise Figure Measurement Application |
| N9071EM0E | GSM/EDGE/Evo Measurement Application |
| N9072EM0E | cdma2000 measurement application, remote control only |
| N9073EM0E | W-CDMA/HSPA+ Measurement Application |
| N9076EM0E | 1xEV-DO measurement application, remote control only |
| N9077EM0E | WLAN 802.11a/b/g/j/p/n/af/ah Measurement Application |
| N9077EM2E | WLAN 802.11be Measurement Application |
| N9079EM0E | TD-Scdma/HSPA measurement application, remote control only |
| N9080EM0E | LTE and LTE-Advanced FDD Measurement Application |
| N9080EM3E | NB-IoT and eMTC FDD Measurement Application |
| N9080EM4E | LTE V2X measurement application |
| N9081EM0E | Bluetooth (TM) Measurement Application |
| N9082EM0E | LTE and LTE-Advanced TDD Measurement Application |
| N9084EM0E | Short Range Communications and IoT Measurement Application |
| N9085EM0E | 5G NR Measurement Application |
| N90EMDUAB | Duplex IF RTSA |
| N90EMEDPB | Enhance Display Package |
| N90EMEMCB | Basic EMC Functionality |
| N90EMFP2B | Fast power, up to 510 MHz bandwidth |
| N90EMFT1B | Frequency Mask Trigger, Basic Detection |
| N90EMFT2B | Frequency Mask Trigger, Optimum Detection |
| N90EMPSMB | Power Suite Measurement Application |
| N90EMTDSB | Time Domain Scan |
| Аксессуары | Описание |
|---|---|
| 1CM113A | Rack mount flange kit 177.0mm H (4U) - two flange brackets - New Phantom Gray Color |
| N9077EM1E | WLAN 802.11ac/ax Measurement Application |
Модели
| Модели | Описание |
| N9032B | Анализатор сигналов PXA |
