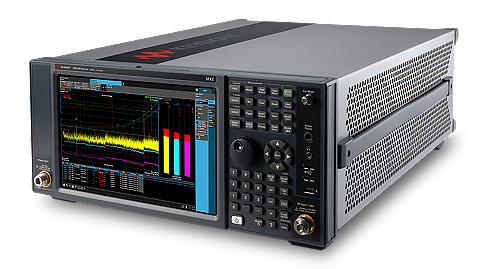

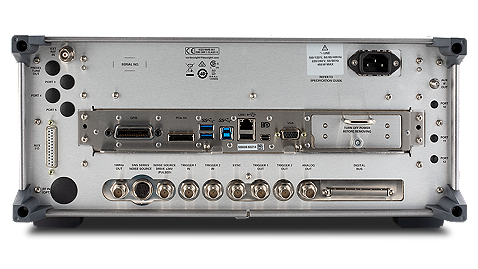

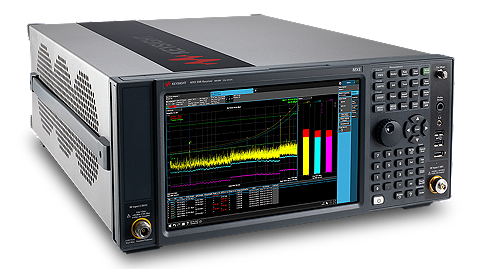

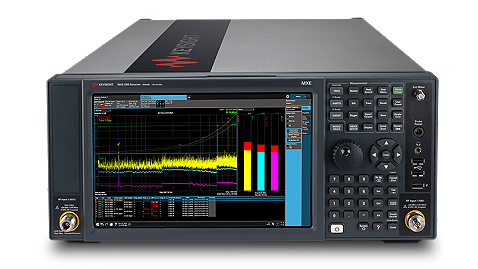

Тестовый приемник электромагнитных помех MXE Keysight N9038B с диапазоном частот от 3 Гц до 44 ГГц
Подробнее
Описание
Keysight N9038B - это соответствующий стандартам тестовый приемник MXE EMI и анализатор диагностических сигналов, построенный на обновляемой платформе. Вы выбираете диапазон частот, необходимый для полного тестирования устройств с выдающейся точностью и чувствительностью в требуемых диапазонах.
- Испытания на ЭМС с помощью приемника, соответствующего стандарту: CISPR 16-1-1 и MIL-STD-461
- Непрерывность очереди тестов с точностью, повторяемостью и надежностью, которые необходимы для уверенного тестирования
- Сокращение общего времени сканирования за счет сканирования во временной области благодаря быстрому сканированию FFT
- Легко определяйте частоты пиковых излучений до окончательного измерения с помощью монитора спектра
- Расширенная диагностика с помощью анализа спектра и в реальном времени, ленточной диаграммы, маркеров, увеличения диапазона, диапазона масштабирования и спектрограммы
- Оценивайте излучение и идентифицируйте подозрительные сигналы с помощью измерений электромагнитной совместимости с передней панели или удаленно с помощью программного обеспечения
Характеристики
| Frequency ranges | Minimum: 3 Hz Maximum: 3.6, 8.4, 26.5, and 44 GHz |
| CISPR bandwidths | 200 Hz, 9 kHz, 120 kHz, 1 MHz |
| MIL STD bandwidths | 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz, 1 MHz |
| CISPR detectors | Quasi-peak, EMI-average, RMS-average |
| Measurement detectors | Peak, negative peak, sample, normal, RMS, average |
| Displayed average noise level (DANL) | –167 dBm at 1 GHz, preamplifier and noise floor extension on |
| Amplitude accuracy | ± 0.5 dB @ 1 GHz |
| Third-order intermodulation (TOI) distortion | +15 dBm at 1 GHz, preselector on, preamp off |
Документы
Описание
| Опции | Описание |
| N9038B-503 | Frequency range, 3 Hz to 3.6 GHz |
| N9038B-508 | Frequency range, 3 Hz to 8.4 GHz |
| N9038B-526 | Frequency range, 3 Hz to 26.5 GHz |
| N9038B-544 | Frequency range, 3 Hz to 44 GHz |
| N9038B-B1X | 160 MHz analysis bandwidth |
| N9038B-B25 | 25 MHz analysis bandwidth |
| N9038B-B85 | 85 MHz analysis bandwidth |
| N9038B-C35 | APC 3.5 mm connector, male |
| N9038B-CNF | Type-N RF connector, female |
| N9038B-CR3 | Wideband IF output |
| N9038B-ESC | External source control |
| N9038B-EXM | External mixing |
| N9038B-P03 | Preamplifier, 100 kHz to 3.6 GHz |
| N9038B-P08 | Preamplifier, 100 kHz to 8.4 GHz |
| N9038B-P26 | Preamplifier, 100 kHz to 26.5 GHz |
| N9038B-P44 | Preamplifier, 100 kHz to 44 GHz |
| N9038B-PFR | Precision frequency reference |
| N9038B-SF1 | Exclude launch program |
| N9038B-SF2 | Prohibit saving results |
| N9038B-SS1 | Additional removable solid-state drive (SSD) |
| N9038B-YAS | Y-axis screen video output |
| N9038RT1B | Real-time analysis, up to maximum available BW, basic detection |
| N9062EM0E | SCPI command language compatibility |
| N9063EM0E | Analog demodulation |
| N9068EM0E | Phase noise |
| N9069EM0E | Noise figure |
| N90EMTDSB | Time domain scan |
| Аксессуары | Описание |
| 1CM113A | Rack mount |
| 1CN103A | Front handles |
| 1CP105A | Rack mount with handles |
| 1CR014A | Rack slide |
| 1DVR001A | USB DVD-ROM/CD-R/RW drive |
| 1MSE001A | Mouse, USB interface |
Модели
| Модели | Описание |
| N9038B | Тестовый приемник электромагнитных помех MXE, от 3 Гц до 44 ГГц |
