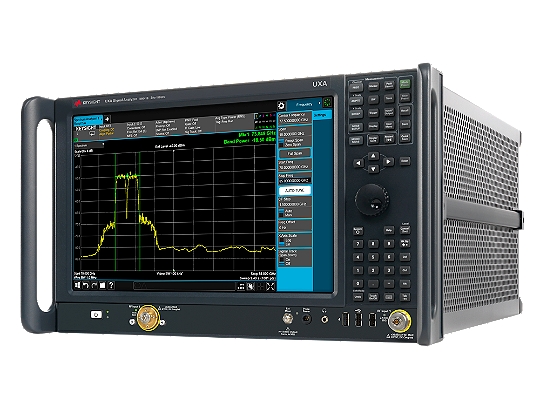

Анализатор сигналов UXA Keysight N9041B с диапазоном частот от 2 Гц до 110 ГГц
Подробнее
Описание
Превосходные характеристики анализаторов сигналов UXA N9041B позволяют исследовать самые сложные современные сигналы (нестационарные, широкополосные и с быстрой перестройкой рабочей частоты) систем спутниковой связи, радиолокационных систем, средств радиоэлектронной борьбы, а также сигналы стандартов 5G, 802.11ax/ay и др. Благодаря лучшим в отрасли показателям по фазовым шумам и широкому динамическому диапазону, свободному от побочных составляющих, вы сможете с высокой степенью достоверности измерить характеристики разрабатываемого устройства.
- Анализ широкополосных сигналов, например, автомобильных радаров или коммуникационных сигналов стандарта 5G, в полосе анализа до 1 ГГц или до 5 ГГц при использовании внешнего оборудования
- Непрерывная развертка в диапазоне частот до 110 ГГц
- Возможность захвата слабых паразитных сигналов благодаря низкому значению среднего уровня собственных шумов (DANL): от –150 дБм/Гц на частоте более 50 ГГц
- Регистрация и анализ сигналов в режиме реального времени благодаря возможности потоковой передачи данных в полосе до 255 МГц
- Совместимость с измерительными приложениями серии Х позволяет упростить выполнение сложных измерений и обеспечить воспроизводимость результатов
- Использование опции анализа сигналов в режиме реального времени обеспечивает обнаружение трудноуловимых сигналов длительностью от 3,51 мкс

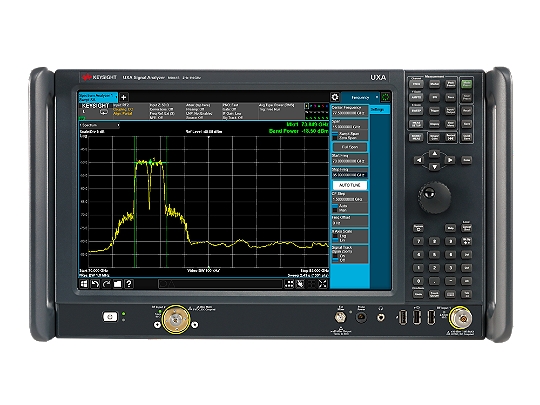

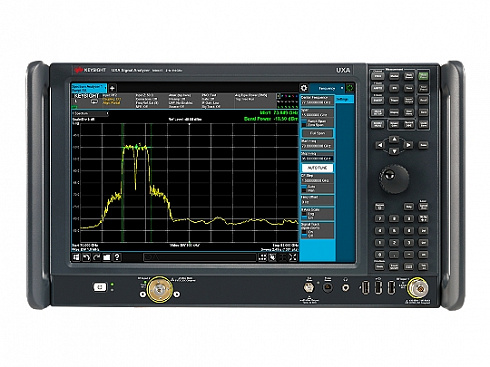

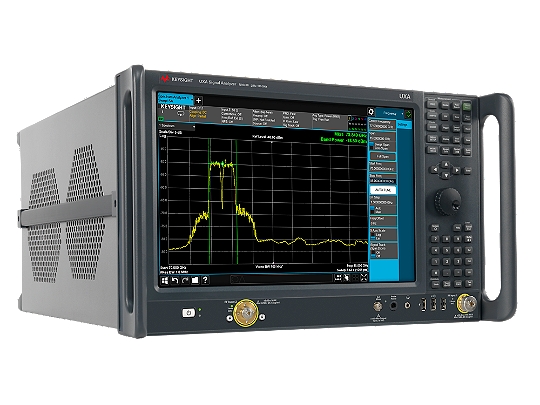

- Возможность детального представления широкополосных сигналов на экране с диагональю 35,8 см (14,1 дюйма)
Характеристики
| Характеристика | Значение |
| Частота | 2 Hz до 110 GHz |
| Опции расширения диапазона частот | 90 ГГц, 110 ГГц |
| Максимальная полоса анализа / пропускания | 1 ГГц |
| Опции расширения полосы анализа | 25 МГц (стандарт.), 40 МГц, 1 ГГц |
| Максимальная полоса пропускания реального времени | 255 МГц |
| Полоса анализа в режиме реального времени | 255 МГц |
| Средний уровень собственных шумов (1 ГГц) | -171 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -136 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | -136 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -146 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,16 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +22 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | 116 дБ |
| Приложения общего назначения |
|
| Приложения для сотовой связи |
|
| Приложения для систем беспроводной связи |
|
| Приложения для цифрового видео | - |
| Уровень производительности | ◆◆◆◆◆◆ |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 70 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 2 дБ |
| Мин. длительность для 100%-ой вероятности захвата | 3,517 мкс |
| Длительность обнаруж. сигнала (сигнал/маска >60дБ) | 3,33 нс |
| Динамич. диапазон, своб. от паразит. составляющих | 78 дБн |
| Полоса частот в частотной/временной области | 255 МГц |
| Режимы отображения |
|
| Запуск |
|
| Приложения с функцией запуска по частотной маске |
|
| Сред. уровень собств. шумов, 2 ГГц, предус. выкл. | -155 дБм/Гц |
| Наличие измерительных приложений | Да |
| Настольные | Да |
| Real-Time Data Streaming | Нет |
Документы
Описание
| Опции | Описание |
| N9041B-590 | Опция РЧ-части: диапазон частот 2 Гц - 90 ГГц |
| N9041B-5CX | Опция РЧ-части: диапазон частот 2 Гц - 110 ГГц |
| N9041B-H1G | Полоса анализа сигнала до 1 ГГц |
| N9041B-B25 | Полоса анализа сигнала до 25 МГц (станд.) |
| N9041B-B40 | Полоса анализа сигнала до 40 МГц |
| N9041B-UK6 | Commercial Calibration Test Data |
| N9041B-ALV | Дополнительный лог. видео выход |

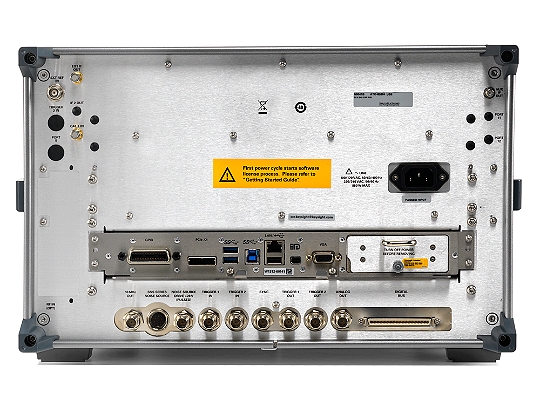

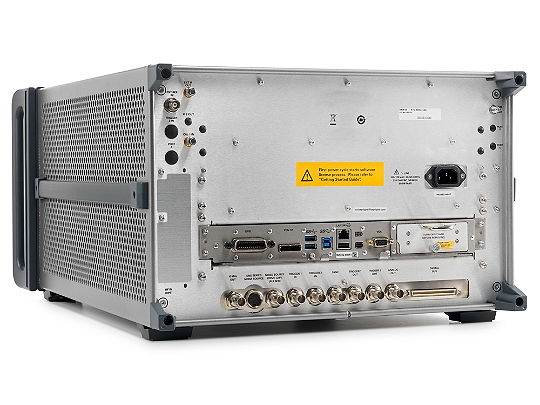

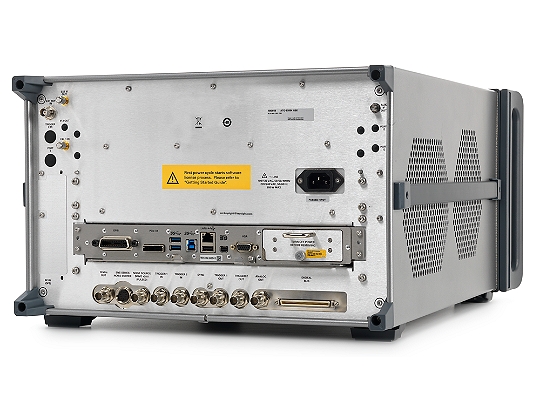

| N9041B-CRP | Разъем на тыльней стороне, программируемый ПЧ-выход |
| N9041B-CRW | Разъем, ПЧ-выход, сверхширокополосный |
| N9041B-YAV | Разъем видео экрана, лог видео и видео линейный |
| N9041B-EA3 | Электронный аттенюатор, до 3.6 ГГц |
| N9041B-EMC | Функция измерения ЭМП |
| N9041B-FP2 | Функция быстрого измерения мощности - в полосе 40 МГц |
| N9041B-FT1 | Запуск по частотной маске, базовая опция |
| N9041B-FT2 | Запуск по частотной маске, улучшенное детектирование |
| N9041B-RBE | Увеличение разрешения полосы пропускания |
| N9041B-P50 | Предусилитель до 50 ГГц |
| N9041B-RT1 | Анализ в режиме реального времени - 255 МГц, базовая опция |
| N9041B-RT2 | Анализ в режиме реального времени - 255 МГц, улучшенное детектирование |
| N9041B-SF1 | Функции безопасности, исключение запуска внешних программ |
| N9041B-SF2 | Функции безопасности, запрещает сохранение результатов |
| N9041B-SSD | Дополнительный съемный SSD |
| N9041B-SS1 | Дополнительный съемный SSD, WIN10 |
| 1DVR001A | ROM/CD-R/RW-доайвер |
| 1KBD001A | USB-клавиатура |
| 1MSE001A | Компьютерная мышь |
| MLP001A | Адаптер с минимальными потерями, 50 - 75 Ом |
| N9041B-2CM | Набор для монтажа в стойку 265.9 мм H (6U), рельсы |
| N9041B-2CP | Набор для монтажа в стойку 265.9 мм H (6U) - ручки и рельсы |
| N9071C | GSM / EDGE / Evo измерения, Multi-Touch интерфейс |
| N9073C | W-CDMA/HSPA/HSPA+ измерения, Multi-touch интерфейс |
| N9077C | WLAN 802.11a/b/g/j/p/n/ac/af/ah/ax измерения, Multi-Touch интерфейс |
| N9080C | LTE/LTE-Advanced FDD измерения, Multi-touch интерфейс |
| N9081C | Bluetooth измерения, Multi-Touch интерфейс |
| N9082C | LTE / LTE-Advanced TDD измерения, Multi-touch интерфейс |
| N9084C | Приложение для измерения диапазона коротких диапазонов, интерфейс Multi-Touch |
| 89601B | Программа векторного анализа сигналов 89600 VSA |
| N6141C | Приложение для измерений ЭМП, Multi-Touch интерфейс |
| N9054C | VMA векторный анализ модуляции, Multi-Touch интерфейс |
| N9061C | Приложение для совместимости с языками дистанционного управления, интерфейс Multi-Touch |
| N9063C | Измерительный аналоговый демодулятор, Multi-touch интерфейс |
| N9067C | Импульсные измерения, Multi-touch интерфейс |
| N9068C | Измерение уровня фазовых шумов, Multi-touch интерфейс |
| N9069C | Измерение КШ и КУ, Multi-touch интерфейс |
| N9062C | Приложение SCPI совместимости, Multi-touch интерфейс |
| R-51B-001-3C | Extended Warranty - Return to Keysight - 3 years |
| R-51B-001-5C | Extended Warranty - Return to Keysight - 5 years |
| R-51B-001-7C | Extended Warranty - Return to Keysight - 7 years |
| R-51B-001-10C | Extended Warranty - Return to Keysight - 10 years |
| R-50C-011-3 | Calibration Plan - Return to Keysight - 3 years |
| R-50C-011-5 | Calibration Plan - Return to Keysight - 5 years |
| N9041B-EDC | Управление внешним дигитайзером |
| N6141C-2FP | ПО для измерения электромагнитных помех, фикс. лицензия |
| N9061EM0E | Совместимость команд дистанционного управления |
| N9062EM0E | SCPI-команды совместимости, приложение для измерений |
| N9063EM0E | Измерения аналоговой демодуляции |
| N9067EM0E | Импульсный анализ сигналов |
| N9068EM0E | Измерения фазовых шумов |
| N9069EM0E | Измерения коэффициента шума |
| N9071EM0E | GSM/EDGE/Evo измерения |
| N9073EM0E | W-CDMA/HSPA+ измерения |
| N9077EM0E | WLAN 802.11a/b/g/j/p/n/af/ah измерения |
| N9077EM1E | WLAN 802.11a/b/g/j/p/n/af/ah измерения |
| N9080EM0E | LTE and LTE-Advanced FDD измерения |
| N9080EM3E | NB-IoT and eMTC FDD измерения |
| N9081EM0E | Bluetooth (TM) измерения |
| N9082EM0E | LTE and LTE-Advanced TDD измерения |
| N9084EM0E | Приложение для измерения связи на коротких расстояниях |
| N9085EM0E | 5G NR измерения |
| N9041RT1B | Анализ сигналов в реальном времени, полоса до 255 МГц, базовые возможности |
| N9041RT2B | Анализ сигналов в реальном времени, полоса до 255 МГц, оптимальные возможности |
| N90EMEMCB | Функционал базовых измерений электромагнитных помех |
| N90EMFP2B | Быстрые измерения мощности до 40 МГц |
| N90EMFT1B | Триггер по частотной маске, базовая версия |
| N90EMFT2B | Триггер по частотной маске, оптимальная версия |
| N90EMRBEB | Расширение разрешения полосы пропускания |
| N9054EM0E | Векторный анализ модуляции |
| N9054EM1E | Векторный анализ модуляции OFDM-сигналов |
| N9080EM4E | LTE V2X измерения |
| N9072EM0E | cdma2000 измерения, дистанционное управление только |
| N9076EM0E | 1xEV-DO измерения, дистанционное управление только |
| N9079EM0E | TD-Scdma/HSPA измерения, дистанционное управление только |
| R-50C-016-3 | Keysight Calibration + Uncertainties + Guardbanding - 3 years |
| R-50C-016-5 | Keysight Calibration + Uncertainties + Guardbanding - 5 years |
| N9041BU-H1G | Analysis bandwidth upgrade, 1 GHz |
| N9041BU-B40 | Analysis bandwidth upgrade, 40 MHz |
| N9041BU-EA3 | Electronic attenuator, 3.6 GHz |
| N9041BU-FP2 | Fast power, up to 40 MHz bandwidth |
| N9041BU-FT1 | Frequency mask trigger greater-than 15 us signal duration license |
| N9041BU-FT2 | Frequency mask trigger greater-than 3.6 us signal duration license |
| N9041BU-EMC | Basic EMC Functionality |
| N9041BU-FBP | Full Bypass Upgrade |
| N9041BU-ALV | Auxiliary log video output |
| N9041BU-CRP | Connector Rear, Programmable IF output |
| N9041BU-CRW | Connector, IF out, wide |
| N9041BU-YAV | Screen video, log video and linear video |
| N9041BU-P50 | Preamplifier, 50 GHz |
| N9041BU-RT1 | Real-Time analysis, basic detection, license |
| N9041BU-RT2 | Real-Time analysis, optimum detection, license |
| N9041BU-SF1 | Security features, exclude launching programs |
| N9041BU-SF2 | Security features, prohibit saving results |
| N9041BU-SSD | Solid state drive upgrade, W7X |
| N9041BU-SS1 | Solid state drive upgrade, Win10 |
| N9041BU-F22 | N9041BU-F22 Frequency Upgrade from 90 GHz to 110 GHz, includes installation, calibration, 1 yr warranty |
| N9041BU-2CM | Kit - Rack Mount 265 9H without handle |
| N9041BU-2CP | Rack mount flange and handle kit 265.9mm H (6U) - two brackets, handles, rails, DARK COLORS |
Модели
| Модели | Описание |
| N9041B | Анализатор сигналов серии UXA, от 2 Гц до 110 ГГц |
