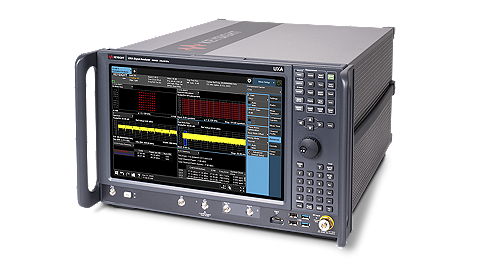

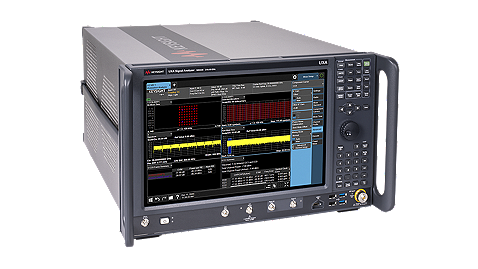

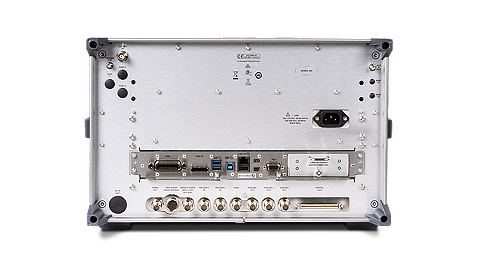

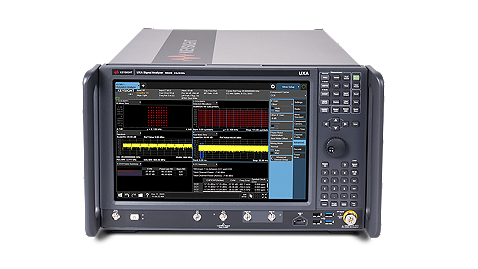

Анализатор сигналов UXA Keysight N9042B с диапазоном частот от 2 Гц до 110 ГГц
Подробнее
Описание
Проверьте реальную производительность инноваций в диапазоне миллиметровых волн в сетях 5G, спутниковой связи, радарах и многом другом с помощью анализатора сигналов и измерительных приложений N9042B UXA серии X. N9042B обеспечивает самую широкую в отрасли полосу анализа и самый глубокий динамический диапазон, чтобы помочь решить самые сложные задачи, связанные с миллиметровыми волнами, - жесткие границы и сроки проектирования, сложная модуляция и строгие стандарты.
- Обеспечьте соответствие ваших проектов новейшим стандартам с помощью готовых к использованию приложений для измерения и программного обеспечения для анализа сигналов.
- Четкое отображение сигналов с предварительно выбранной разверткой от 2 Гц до 110 ГГц и полосой анализа 4 ГГц
- Проверьте истинную производительность передатчика 5G NR с лучшей в отрасли величиной вектора ошибки (EVM)
- Быстрое обнаружение внеполосных излучений или паразитных сигналов в ваших конструкциях радаров с лучшим в отрасли отображаемым средним уровнем шума с разверткой (DANL)
- Разработка высокопроизводительных систем спутниковой связи с полосой скорректированного анализа 4 ГГц.
Характеристики
| Характеристика | Значение |
| Частота | 2 Гц - 50ГГц, с V3050A 110 ГГц |
| Максимальная полоса анализа / пропускания | 4 ГГц |
| Суммарная погрешность уровня сигнала / измерения | ± 0,24 дБ |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -135 дБн / Гц |
| Опции расширения полосы анализа | 1, 1,5, 2, и 4 ГГц |
Документы
Описание
| Опции | Описание |
| 89601200C | Basic vector signal analysis and hardware connectivity |
| 89601301C | Multi-vendor hardware connectivity |
| 89601AYAC | Digital demodulation analysis |
| 89601B7NC | 3G modulation analysis |
| 89601B7RC | Wireless connectivity modulation analysis |
| 89601BHFC | Custom OFDM modulation analysis |
| 89601BHGC | LTE/LTE-A FDD modulation analysis |
| 89601BHHC | LTE/LTE-A TDD modulation analysis |
| 89601BHMC | DOCSIS modulation analysis |
| 89601BHNC | 5G NR modulation analysis |
| 89601BHPC | FMCW radar analysis |
| 89601BHQC | Pulse analysis |
| 89601BHTC | IoT modulation analysis |
| 89601BHXC | High throughput WLAN modulation analysis |
| N6141EM0E | EMI Measurement Application |
| N9042B-2CP | Rack mount flange and handle kit 265.9mm H (6U) - two brackets, handles, rails |
| N9042B-526 | Frequency Range, 2 Hz to 26.5 GHz |
| N9042B-544 | Frequency Range, 2 Hz To 44 GHz |
| N9042B-550 | Frequency Range, 2 Hz To 50 GHz |
| N9042B-ALV | Auxiliary log video output |
| N9042B-EA3 | Electronic attenuator, 3.6 GHz |
| N9042B-EDC | External digitizer control |
| N9042B-ESC | External source control |
| N9042B-EXW | External mixing, wide bandwidth |
| N9042B-P26 | Preamplifier, 26.5 GHz |
| N9042B-P44 | Preamplifier, 44 GHz |
| N9042B-P4L | Preamplifier, 44 GHz, basic |
| N9042B-P50 | Preamplifier, 50 GHz |
| N9042B-P5L | Preamplifier, 50 GHz, basic |
| N9042B-R10 | Analysis Bandwidth, 1 GHz |
| N9042B-R15 | Analysis Bandwidth, 1.5 GHz |
| N9042B-R20 | Analysis Bandwidth, 2 GHz |
| N9042B-R40 | Analysis Bandwidth, 4 GHz |
| N9042B-SF1 | Security features, exclude launching programs |
| N9042B-SF2 | Security features, prohibit saving results |
| N9042B-SS1 | Additional removable solid state drive, Win10 |
| N9054EM0E | Vector Modulation Analysis Digital Demodulation Measurement Application |
| N9054EM1E | Vector Modulation Analysis Custom OFDM Application |
| N9055EM0E | Power Amplifier Measurement Application |
| N9061EM0E | Remote Language Compatibility Measurement Application |
| N9062EM0E | SCPI Language Compatibility Measurement Application |
| N9063EM0E | Analog Demodulation Measurement Application |
| N9067EM0E | Pulse Analysis Measurement Application |
| N9068EM0E | Phase Noise Measurement Application |
| N9069EM0E | Noise Figure Measurement Application |
| N9071EM0E | GSM/EDGE/Evo Measurement Application |
| N9072EM0E | cdma2000 measurement application, remote control only |
| N9073EM0E | W-CDMA/HSPA+ Measurement Application |
| N9076EM0E | 1xEV-DO measurement application, remote control only |
| N9077EM0E | WLAN 802.11a/b/g/j/p/n/af/ah Measurement Application |
| N9077EM1E | WLAN 802.11ac/ax Measurement Application |
| N9077EM2E | WLAN 802.11be Measurement Application |
| N9079EM0E | TD-Scdma/HSPA measurement application, remote control only |
| N9080EM0E | LTE and LTE-Advanced FDD Measurement Application |
| N9080EM3E | NB-IoT and eMTC FDD Measurement Application |
| N9080EM4E | LTE V2X measurement application |
| N9081EM0E | Bluetooth (TM) Measurement Application |
| N9082EM0E | LTE and LTE-Advanced TDD Measurement Application |
| N9084EM0E | Short Range Communications and IoT Measurement Application |
| N9085EM0E | 5G NR Measurement Application |
| N90EMDUAB | Duplex IF RTSA |
| N90EMEMCB | Basic EMC Functionality |
| N90EMFP2B | Fast power, up to 510 MHz bandwidth |
| N90EMFT1B | Frequency Mask Trigger, Basic Detection |
| N90EMFT2B | Frequency Mask Trigger, Optimum Detection |
| N90EMPSMB | Power Suite Measurement Application |
| N90EMTDSB | Time Domain Scan |
| Аксессуары | Описание |
|---|---|
| 1DVR001A | ROM/CD-R/RW drive |
| 1MSE001A | Mouse |
| MLP001A | Minimum loss pad, 50 to 75 ohm |
| N9042B-2CM | Rack mount flange kit 265.9mm H (6U) - two flange brackets, two standard rails |
Модели
| Модели | Описание |
| N9042B | Анализатор сигналов UXA |
