Снят с производства

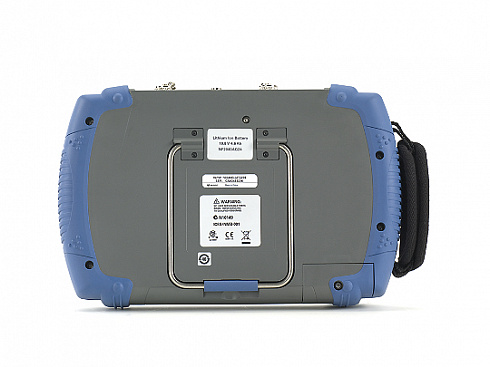

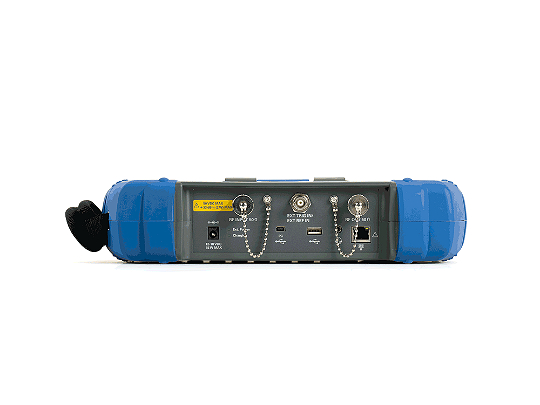

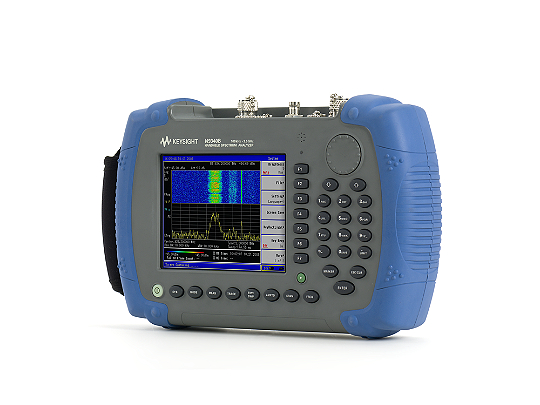

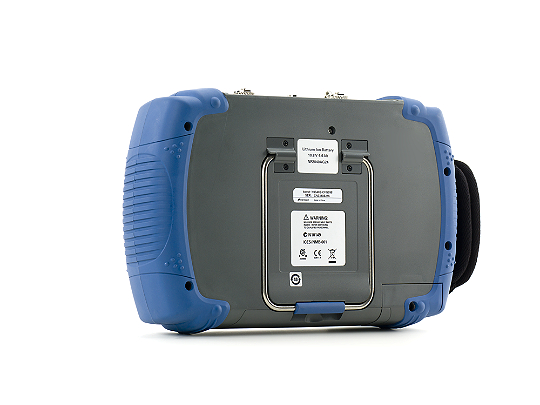

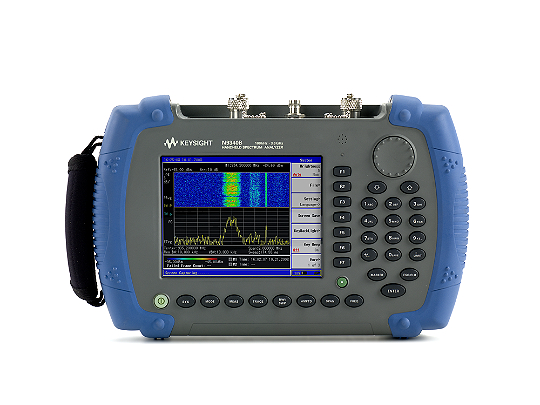

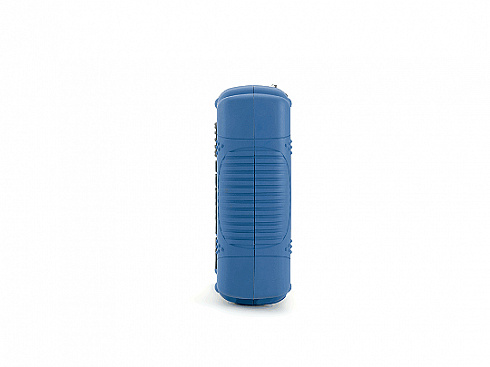

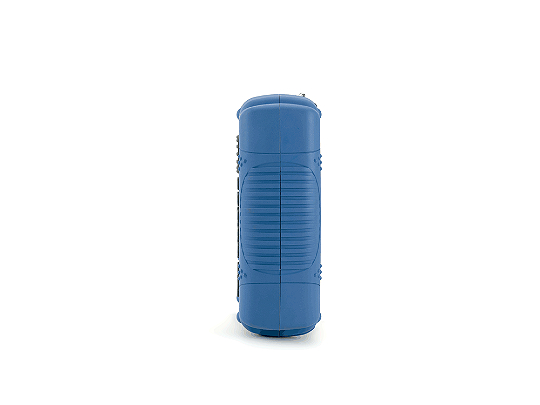

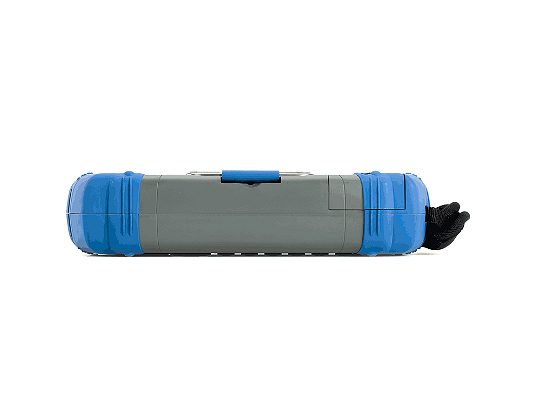

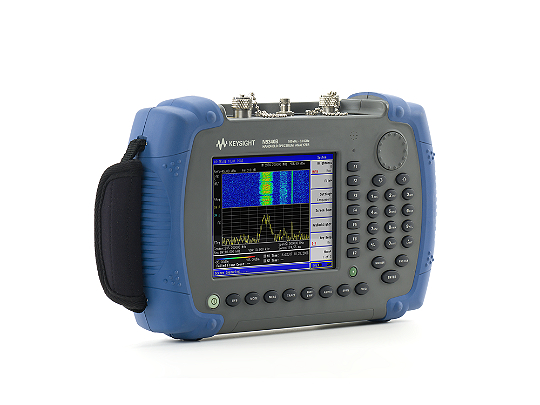

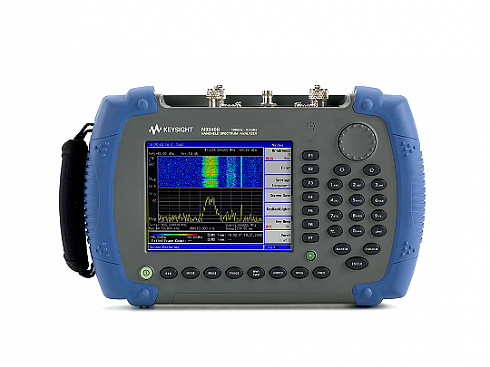

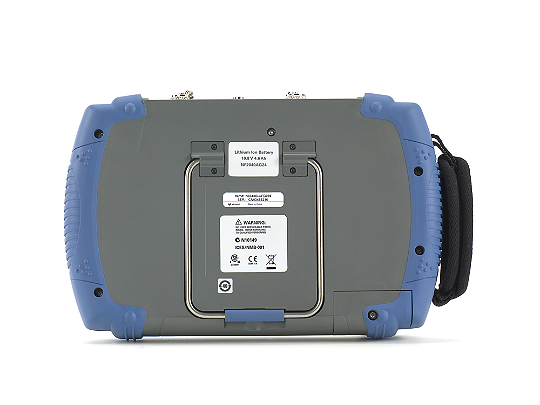

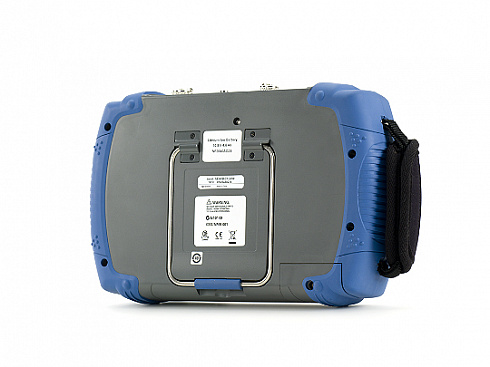

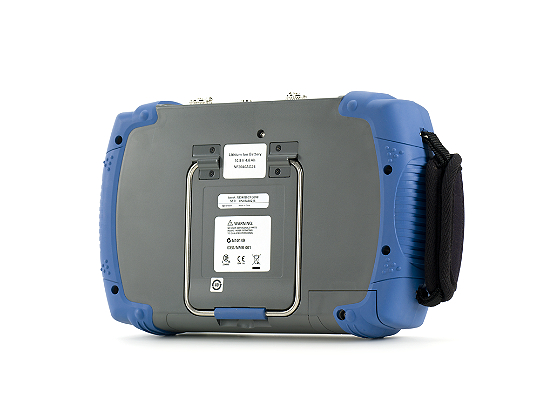

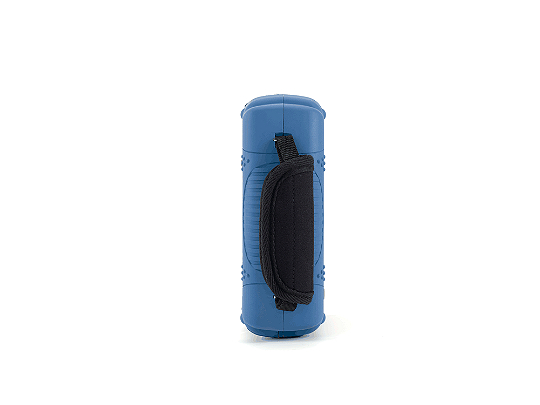

Портативный ВЧ-анализатор спектра Keysight N9340B с диапазоном частот от 9 кГц до 3 ГГц
Подробнее
Описание
Портативные анализаторы спектра компании Keysight значительно упрощают выполнение измерений в полевых условиях. Данные приборы обладают функциональными возможностями, необходимыми для работы в сложных полевых условиях, а их рабочие характеристики обеспечивают точность и надежность измерений. С помощью портативных анализаторов спектра можно автоматизировать выполнение повседневных задач, что позволит экономить время и гарантирует воспроизводимость результатов измерений.
- Оптимальное решение для работы в полевых условиях: прочная компактная конструкция без вентиляторов, четкое отображение результатов на экране днем и ночью, макс. время работы от батареи 4 часа
- Средний уровень собственных шумов –144 дБм, погрешность измерения уровня ±1,5 дБ, время развертки при полной полосе обзора менее 0,1 с
- Полный набор измерительных функций: спектрограмма, анализ модуляции АМ/ЧМ/АМн/ЧМн сигналов, измерения параметров AM/ЧM сигналов систем IBOC, измерения в линиях xDSL и др.
Характеристики
| Частота | 9 кГц до 3 ГГц |
| Опции расширения диапазона частот | 3 ГГц |
| Максимальная полоса анализа / пропускания | - |
| Опции расширения полосы анализа | 1 МГц |
| Средний уровень собственных шумов (1 ГГц) | –144 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | - |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | –89 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | –119 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±1,5 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +10 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | 96 дБ |
| Тип прибора | Анализатор спектра |
| Приложения общего назначения |
|
| Приложения для сотовой связи | - |
| Приложения для систем беспроводной связи | - |
| Уровень производительности | ◆◆◇◇◇◇ |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 50 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 1 дБ |
| Дополнительные возможности |
|
| Системные возможности | Приемник GPS (только встроенный) |
| Измерение мощности с помощью USB-измерителя |
|
| Наличие измерительных приложений | Да |
| Ручные | Да |
Документы
Описание
| Опции | Описание |
| N9340B-ABA | Руководство по эксплуатации на английском языке |
| N9340B-TAD | Адаптер тип-N(m) 50 Ом - тип-N (f) 75 Ом 0 - 1 ГГц |
| N9340B-BCG | Внешнее зарядное устройство |
| N9340B-BAT | Запасной АКБ |
| N9340B-1TC | Жесткий кейс для транспортировки |
| N9340B-1DN | Автомобильное 12 В зарядное устройство |
| N9340B-BCJ | Внешнее зарядное устройство,for Japan only |
| N9340B-PA3 | Предусилитель 3 ГГц |
| N9340B-DMA | ASK/FSK анализ демодуляции |
| N9340B-AMA | AM/ЧМ анализ модуляции |
| N9340B-TG3 | Следящий генератор, 3 ГГц |
| N9340B-UK6 | Коммерческая калибровка с тестовыми данными, записанный на CD-ROM |
| N9340B-IBC | АМ/ЧМ в-Диапазоне в-канале - Измерение IBOC канала |
| N9340B-INM | Мониторинг спектрограмм |
| R-50C-011-3 | Калибровка Keysight - 3 года |
| R-50C-011-5 | Калибровка Keysight - 5 лет |
| R-50C-011-7 | Калибровка Keysight 7 лет |
| R-50C-011-10 | Калибровка Keysight 10 лет |
| R-50C-011-MU-3 | Калибровка + отчет о погрешностях - 3 года |
| R-50C-011-MU-5 | Калибровка + отчет о погрешностях - 5 лет |
| R-50C-066-1 | Российская метрологическая поверка - один раз |
| R-50C-066-3 | Российская метрологическая поверка - три года |
| R-50C-066-5 | Российская метрологическая поверка - пять лет |
| R-51B-001-5Z | Гарантия Keysight - 5 лет |
| R-51B-001-7Z | Гарантия Keysight - 7 лет |
| R-51B-001-10Z | Гарантия Keysight - 10 лет |
| N9340BK-PA3 | Активация 3 ГГц предусилителя, лицензия |
| N9340BK-DMA | Анализ ASK/FSK модуляции лицензия |
| N9340BK-AMA | AM/ЧМ анализ модуляции лицензия |
| N9340BK-TG3 | Активация 3 ГГц следящего генератор, лицензия |
| N9340BK-ABA | Руководство по эксплуатации на английском языке |
| N9340BK-BCG | Внешнее зарядное устройство |
| N9340BK-ADP | Запасной AC/DC адаптер |
| N9340BK-1TC | Жесткий кейс для транспортировки |
| N9340BK-TAD | Адаптер тип-N(m) 50 Ом - тип-N (f) 75 Ом 0 - 1 ГГц |
| N9340BK-1DN | Автомобильное 12 В зарядное устройство |
| N9340BK-INM | Мониторинг спектрограмм лицензия |
Модели
| Модели | Описание |
| N9340B | Ручной ВЧ-анализатор спектра с диапазоном частот от 9 кГц до 3 ГГц |
