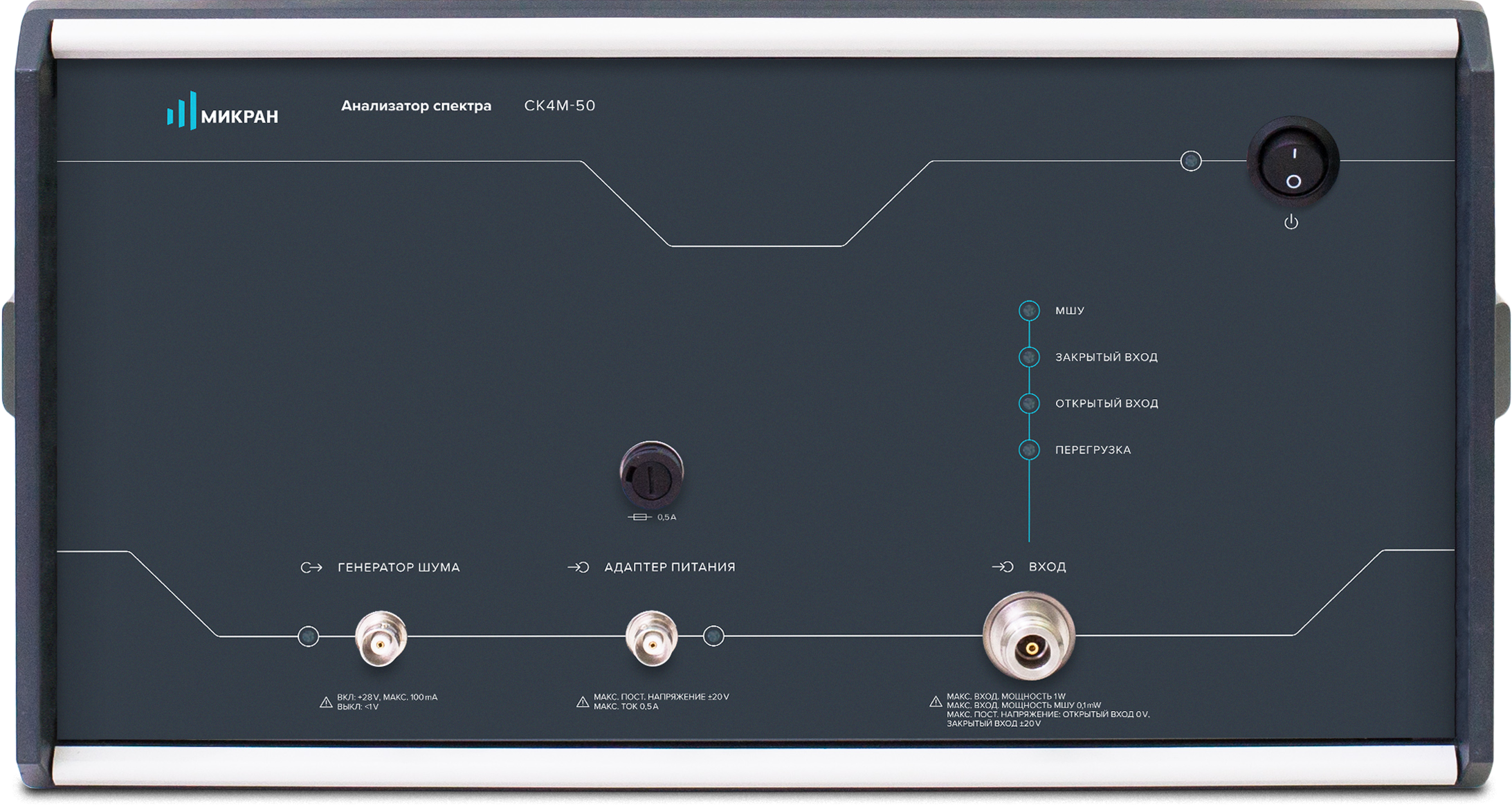

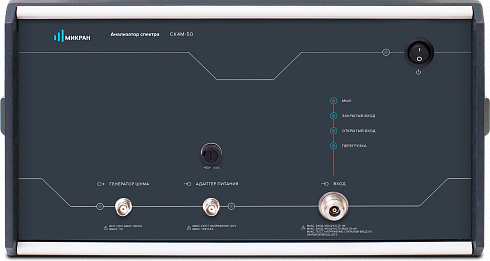

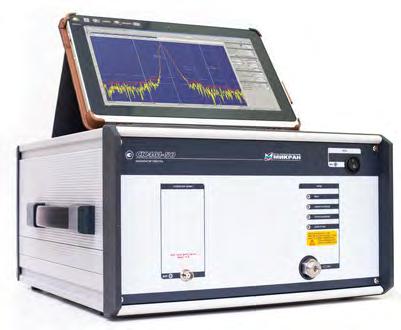

Анализатор спектра серии СК4М предназначены для измерения уровней и частот гармонических составляющих спектра периодических сигналов, а также спектральной плотности мощности стационарных случайных процессов. Применение линейного тракта с широким динамическим диапазоном, выполненного по супергетеродинной схеме с синтезированными гетеродинами, в сочетании с блоком цифровой обработки сигнала промежуточной частоты позволяет решать широкий круг задач, возникающих в исследованиях, при разработке, производстве и эксплуатации современных радиоэлектронных устройств.

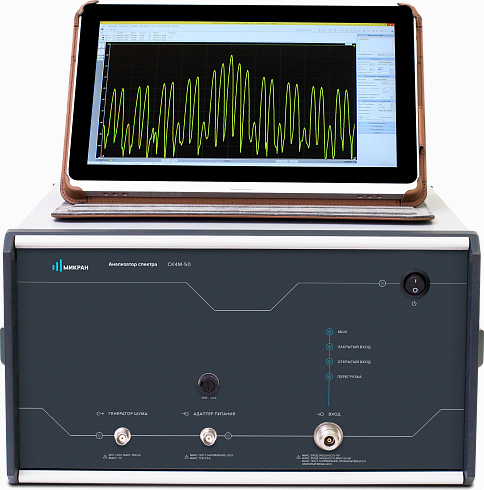

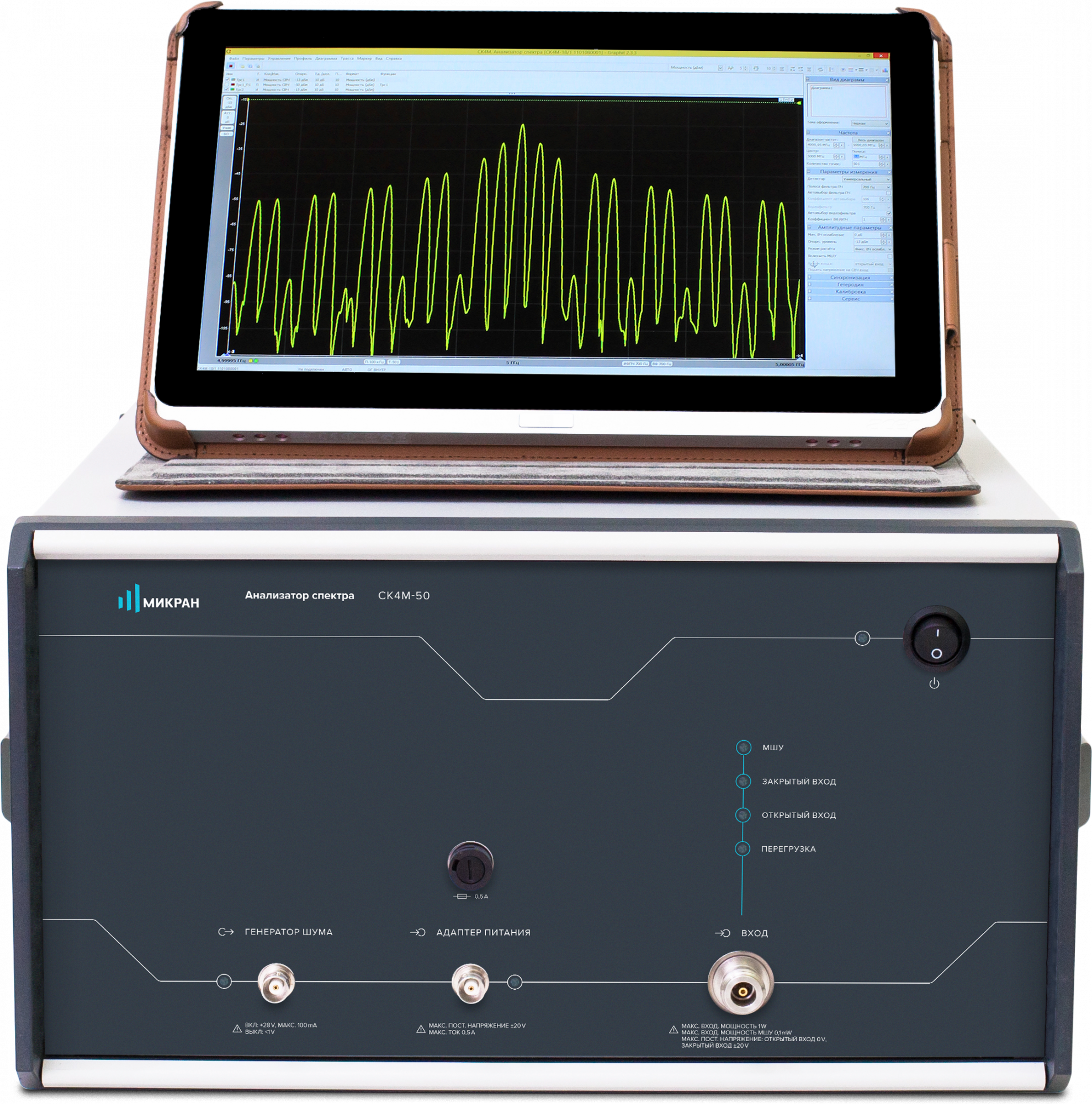

Управление СК4М осуществляется с помощью внешнего персонального компьютера с установленным программным обеспечением «Graphit СК4M». Информационный обмен между прибором и персональным компьютером осуществляется по интерфейсу Ethernet. Многоканальная система синхронизации обеспечивает совместную работу анализатора с другими приборами. Возможность управления СК4М через команды SCPI позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы. В зависимости от состава используемых в приборе аппаратных опций, анализаторы спектра разделяются на модификации. К выбранной модификации прибора могут добавляться опции, что позволяет расширять функциональные возможности прибора.
Базовый комплект поставки:
1. Анализатор спектра СК4М-18.
2. Кабель Ethernet.
3. Кабель питания.
4. Программный комплекс СК4М «Graphit СК4М».
5. Эксплуатационная документация.
6. Транспортировочный кейс.
Ключевые характеристики:
• Диапазон рабочих частот от 100 Гц до 20/50 ГГц• Уровень точки пересечения 3-го порядка (ТOI) > +20 дБм
• Низкие собственные шумы < -165 дБм/Гц
• Низкие фазовые шумы < -120 дБм/Гц на отстройке 100 кГц
• Встроенный опорный генератор с высокой точностью установки частоты ±1х10-7
• Селективные и БПФ фильтры от 1 Гц до 10 МГц
• Встроенный входной аттенюатор и термостатированный преселектор
• Встроенный отключаемый малошумящий усилитель диапазона частот 100 Гц - 3,2 ГГц
| Диапазон частот |
100 Гц-18 ГГц (СК4М-18, опция 11Р) 100 Гц-20 ГГц (СК4М-18,опция 13Н) 100 Гц-50 ГГц (СК4М-50, опция 05Н) |
| Уход частоты опорного генератора | +/-10-7/год |
| Уровень фазовых шумов, на частоте 1 ГГц при отстройке |
-120 дБн/Гц – 10 кГц -125 дБн/Гц – 100 кГц |
| Полосы пропускания по уровню минус 3 дБ |
от 1 Гц до 103 Гц с шагом 1;2;3;5;7 Гц, от 103 Гц до 107 Гц с шагом 1;3 Гц, Специальные фильтры 140 Гц и 6366 Гц |
| Диапазон измерения уровней сигналов | от среднего уровня собственных шумов до +30 дБм |
| Максимальный уровень входного сигнала |
+/-20 В (DC, закрытый вход) +30 дБм (синус, атт. >10 дБ) |
| Абсолютная погрешность | +/-0,1 дБ (f=100 МГц, -30 дБм) |
| Неравномерность АЧХ (f=100 МГц, 10 дБ атт.) |
+/-0,5 дБ (от 100 Гц – 3,2 ГГц) +/-1,0 дБ (3,3 – 9 ГГц) +/-1,5 дБ (10 – 20 ГГц) +/-2,5 дБ (20 – 50 ГГц) |
| Средний уровень собственных шумов (без опции МУА) |
-155 дБм (от 10 кГц до 10 МГц) -153 дБм (от 20 МГц до 3,2 ГГц) -142 дБм (от 3,2 до 9 ГГц) -138 дБм (от 9 до 20 ГГц) -130 дБм (от 20 до 26,5 ГГц) -125 дБм (от 40 до 50 ГГц) |
| Средний уровень собственных шумов (с опцией МУА) |
-167 дБм (от 20 МГц до 3,2 ГГц) -166 дБм (от 3,2 до 9 ГГц) -164 дБм (от 9 до 20 ГГц) -150 дБм (от 44 до 50 ГГц) |
| Интермодуляционные искажения третьего порядка | +20 дБм (от 20 МГц до 50 ГГц) |
| Опции | Описание |
| СК4М-18/1 | Анализатор спектра, 100 Гц...18 ГГц с опцией «11Р» |
| СК4М-18/2 | Анализатор спектра, 100 Гц...18 ГГц с опциями «11Р», «АПА» |
| СК4М-18/3 | Анализатор спектра, 100 Гц...18 ГГц с опциями «11Р», «МУА» |
| СК4М-18/4 | Анализатор спектра, 100 Гц...18 ГГц с опцией «11Р», «РКА» |
| СК4М-18/5 | Анализатор спектра, 100 Гц...18 ГГц с опциями «11Р», «АПА», «МУА» |
| СК4М-18/6 | Анализатор спектра, 100 Гц...18 ГГц с опциями «11Р», «МУА», «РКА» |
| СК4М-18/7 | Анализатор спектра, 100 Гц...20 ГГц с опцией «13Н» |
| СК4М-18/8 | Анализатор спектра, 100 Гц...20 ГГц с опциями «13Н», «АПА» |
| СК4М-18/9 | Анализатор спектра, 100 Гц...20 ГГц с опциями «13Н», «МУА» |
| СК4М-18/10 | Анализатор спектра, 100 Гц…20 ГГц с опцией «13Н», «РКА» |
| СК4М-18/11 | Анализатор спектра, 100 Гц...20 ГГц с опциями «13Н», «АПА», «МУА» |
| СК4М-18/12 | Анализатор спектра, 100 Гц...20 ГГц с опциями «13Н», «МУА», «РКА» |
| СК4М-50/1 | Анализатор спектра, 100 Гц…50 ГГц с опцией «05Н» |
| СК4М-50/2 | Анализатор спектра, 100 Гц…50 ГГц с опциями «05Н», «МУА» |
| СК4M-50/3 | Анализатор спектра, 100 Гц…50 ГГц с опциями «05H», «PKA» |
| СK4M-50/4 | Анализатор спектра, 100 Гц…50 ГГц с опциями «05H» «AПA» |
| СK4M-50/5 | Анализатор спектра, 100 Гц…50 ГГц с опциями «05H», «MУA», «РKA» |
| СK4M-50/6 | Анализатор спектра, 100 Гц…50 ГГц с опциями «05H», «MУA», «AПA» |
| ИКШ | Измерение коэффициента шума и коэффициента передачи |
| ИФШ | Измерение фазового шума источников гармонических сигналов |
| СРП | Режим скрытого отображения |
| МУА | Отключаемый малошумящий усилитель |
| АПА | Отключаемый адаптер питания |
| РКА | Отключаемый разделительный конденсатор |
| ГШ2 | Генератор шума (для опции ИКШ) |
| ПКУ-11 | Устройство управления и отображения информации |
| 05Н | соединитель тип NMD 2,4 мм (вилка). Доступна только для СК4М-50. |
| 11Р | соединитель тип N (розетка) |
| 13Н | соединитель тип NMD 3,5 мм (вилка) |
