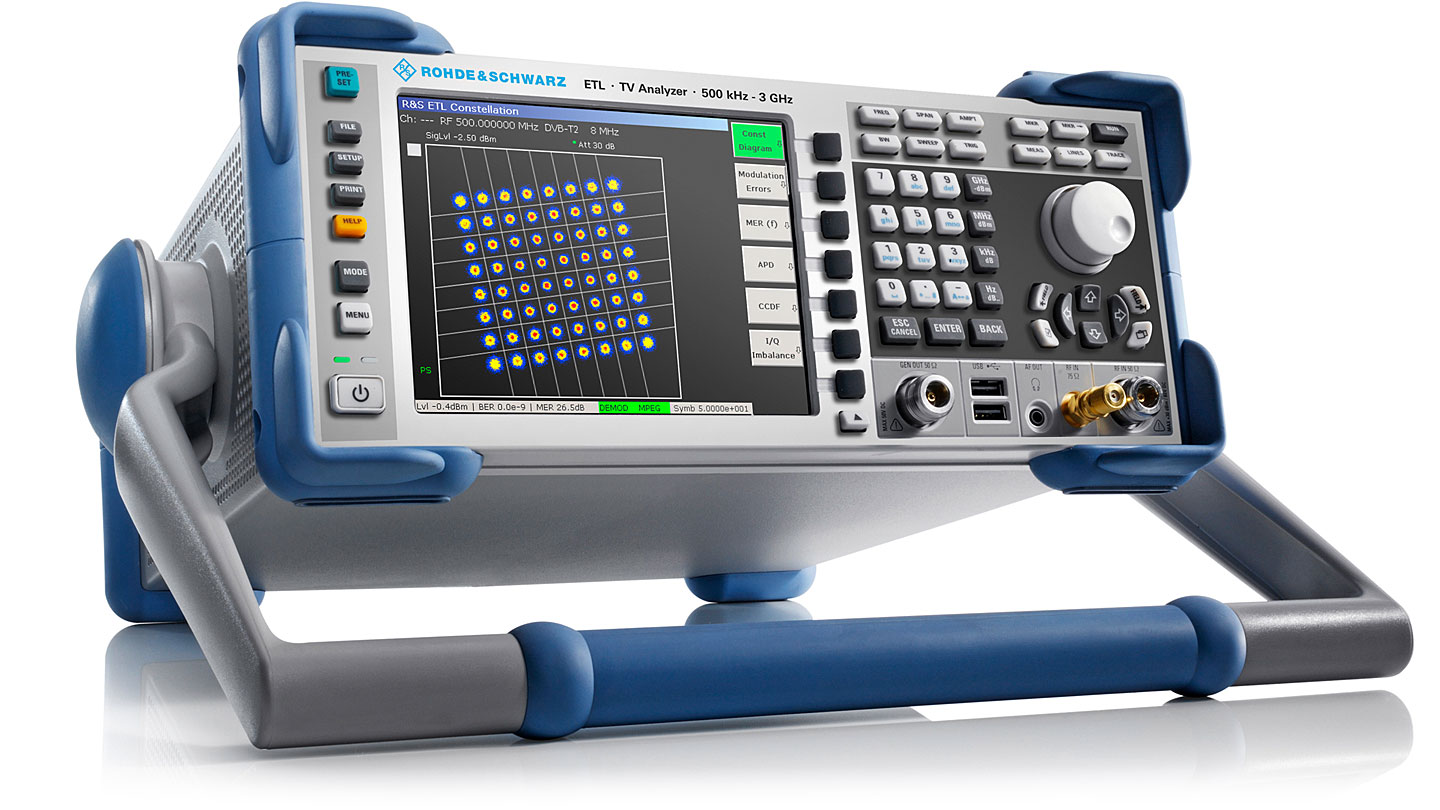

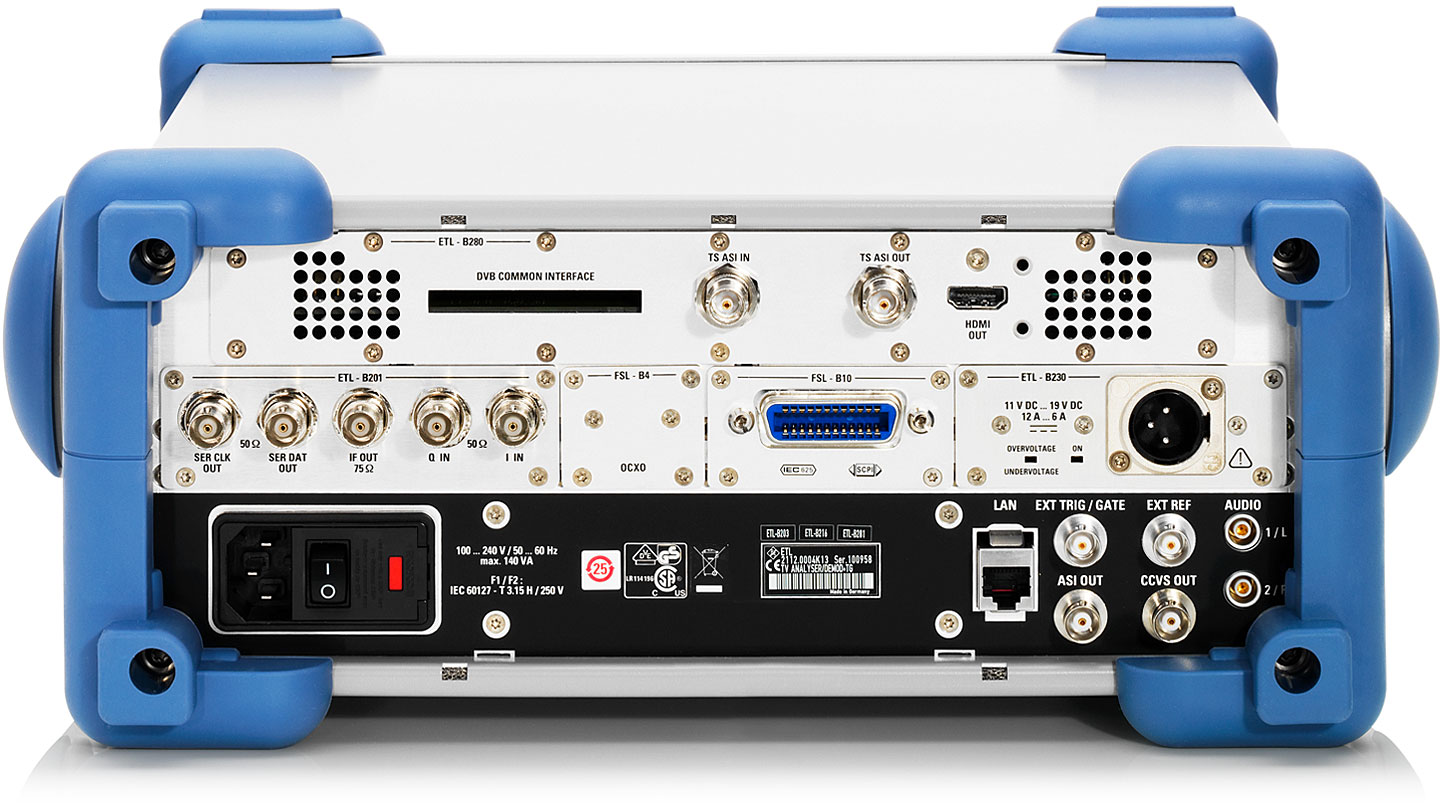

R&S ETL

ETL - универсальный эталонный приемник для анализа широковещательных сигналов.

Ключевые факты

• Демодуляция в реальном масштабе времени
• Усовершенствованный входной каскад и демодуляция на основе ПЛИС
• Предварительный выбор с дополнительным ВЧ-входом 75 Ом
• Встроенный анализатор спектра
• Видеодекодер для MPEG-2, H.264 (MPEG-4), HEVC и AVS/AVS+
• НОВИНКА: анализ цифровых радиосигналов CDR (GY/T 268.1 2013)

Анализатор телевизионных сигналов R&S®ETL — это универсальное решение. В одном приборе объединены функциональные возможности анализаторов телевизионного сигнала, ЧМ-сигнала (радио), видеосигнала, транспортного потока MPEG и анализатора спектра. R&S®ETL также включает генераторы для создания аналоговых видеосигналов, аудиосигналов и транспортных потоков MPEG-2.

Демодуляция в режиме реального времени

Как программные, так и аппаратные демодуляторы предназначены для работы в режиме реального времени. Это делает R&S®ETL единственным ТВ анализатором такого класса, способным измерять коэффициент битовых ошибок (BER) и выполнять полный анализ непрерывно в режиме реального времени. Дополнительное преимущество использования работающих в режиме реального времени демодуляторов заключается в том, что демодулированные видео и аудиосигналы, а также цифровые транспортные потоки MPEG доступны для дальнейшей обработки.

Широкий диапазон частот

Обладая диапазоном частот от 500 кГц до 3 ГГц, анализатор R&S®ETL перекрывает не только обычные телевещательные диапазоны, но также и диапазоны частот L и S, приобретающие все более важное значение. Это значительно расширяет сферу применения ТВ анализатора.

Универсальные измерения для аналогового и цифрового ТВ

R&S®ETL обеспечивает широкий набор функций для анализа сигналов цифрового ТВ. В частности, диаграммы сигнального созвездия выводятся с очень высоким разрешением и с очень большой скоростью. Вместо диаграммы сигнального созвездия результаты измерения параметров сигнала можно отображать вместе с результатами анализа в виде хорошо понятных таблиц. Для аналоговых сигналов в стандартной конфигурации анализатор R&S®ETL предоставляет широкий набор функций измерения несущих звука и изображения. Функция анализа видеосигнала, также входящая в стандартную конфигурацию, позволяет анализировать выбранные строки видеокадра.

Специально для нужд кабельного ТВ реализованы функции измерения C/N, CSO и CTB. Анализатор R&S®ETL может быть дополнительно оборудован преселектором, включающим дополнительный вход с сопротивлением 75 Ом.

Широкий набор специальных телевизионных измерений, обеспечиваемый анализатором R&S@ETL, дополняется функциями измерения спектра. В результате с помощью одного прибора можно выполнять такие спектральные измерения, как плечевое затухание в соответствии с ETSI TR 101 290, измерения мощности в канале или мощности в соседнем канале.

Специальные функции, такие как частотомер, маркеры шума и фазового шума, завершают список функций и превращают ТВ анализатор R&S®ETL в действительно универсальный инструмент.

Анализ и мониторинг MPEG

Кроме того, анализатор R&S®ETL может быть оборудован опциями для анализа MPEG, предоставляющими подробную информацию о параметрах транспортного потока MPEG-2. Ранее это было возможно только при использовании отдельных узкоспециализированных анализаторов MPEG.

Таким образом, анализатор — мощный инструмент для проверки точности содержания, готовый к анализу передачи.

Возможность отправлять сообщения об ошибках через встроенный интерфейс SNMP по мере появления ошибок в транспортном потоке расширяет сферу применения анализатора R&S®ETL и позволяет проводить даже долгосрочный мониторинг.

Просмотр ТВ изображения

Качество телевизионного изображения часто позволяет очень быстро оценить характеристики всего тракта передачи и его элементов. Дополнительно оборудованный опциями R&S®ETL-B280 и R&S®ETL-B281, анализатор R&S®ETL позволяет просматривать ТВ изображения как аналогового, так и цифрового ТВ, это еще больше увеличивает его и так широкий диапазон функций анализа.
