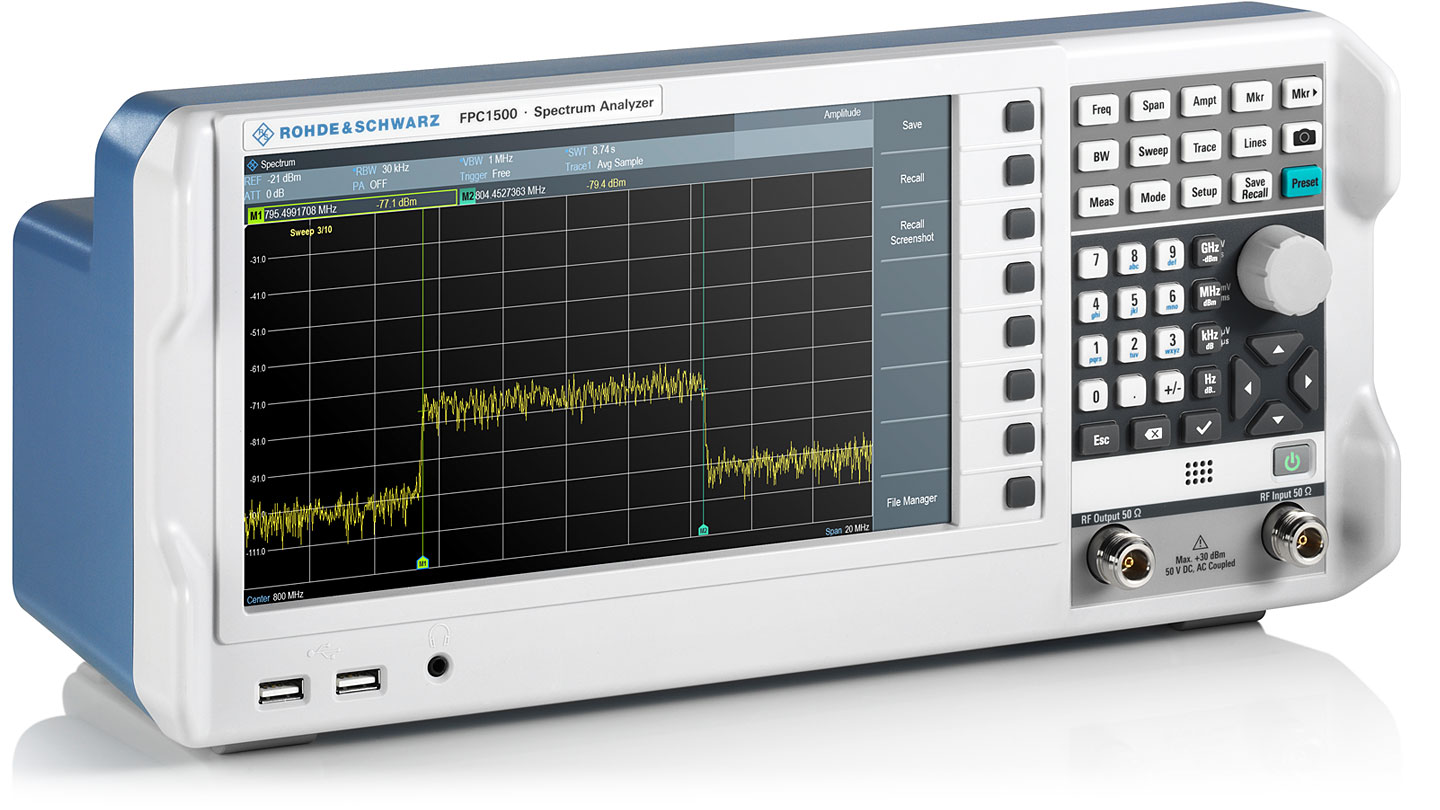

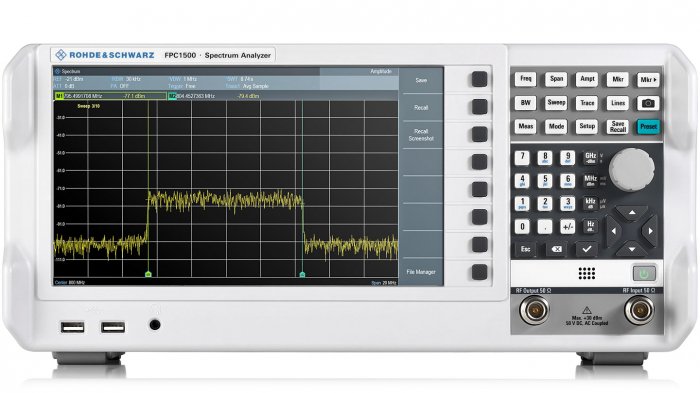

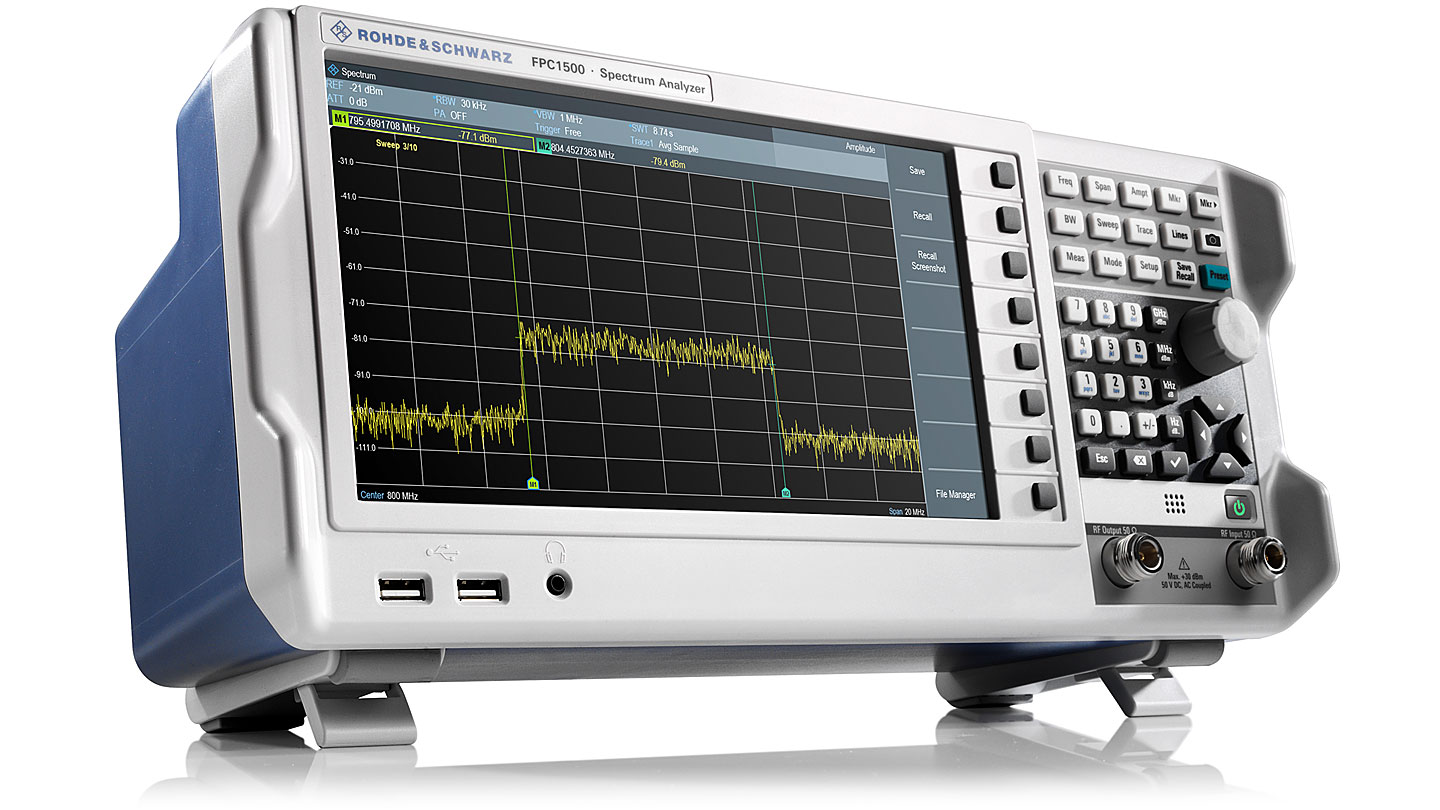

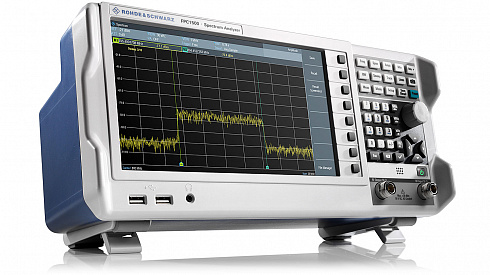

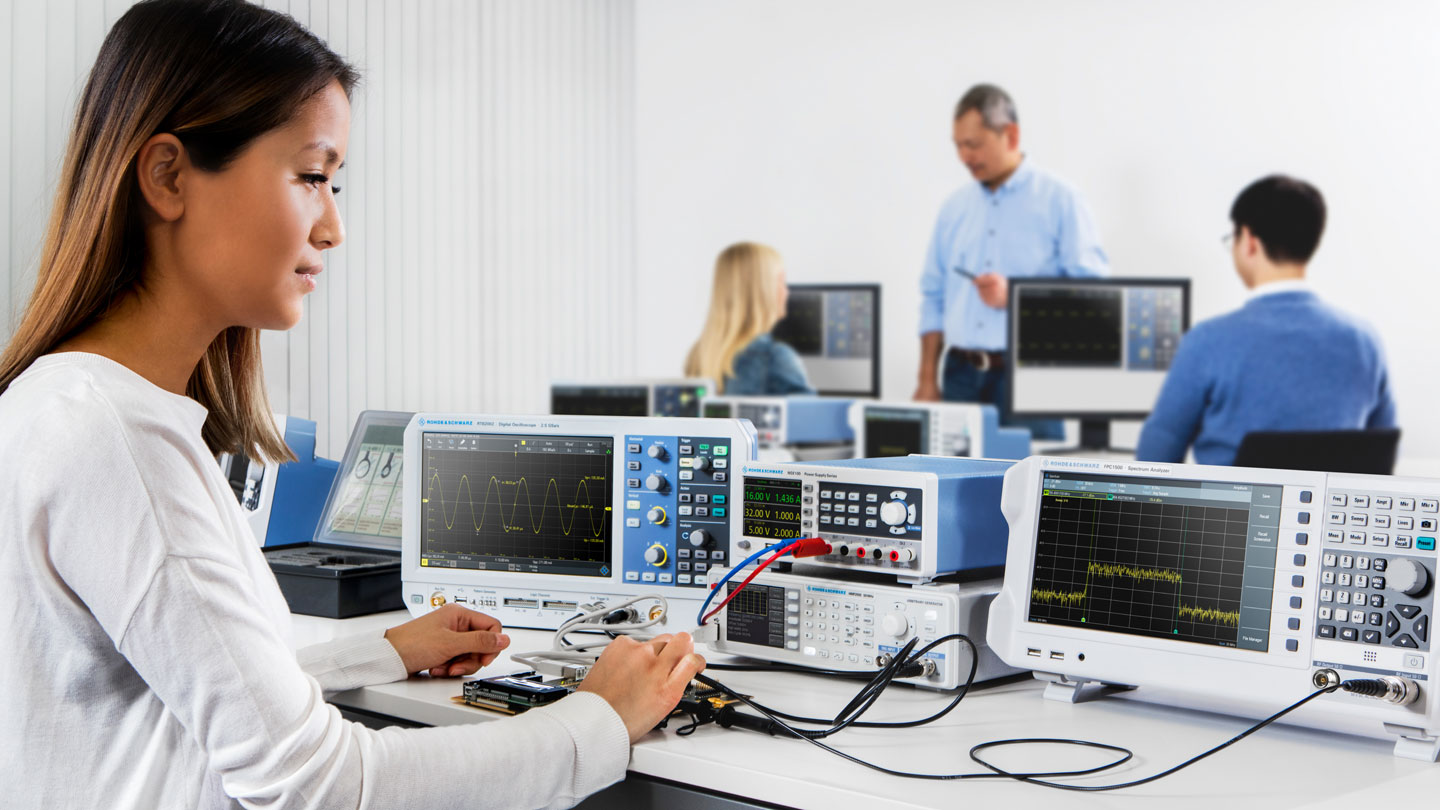

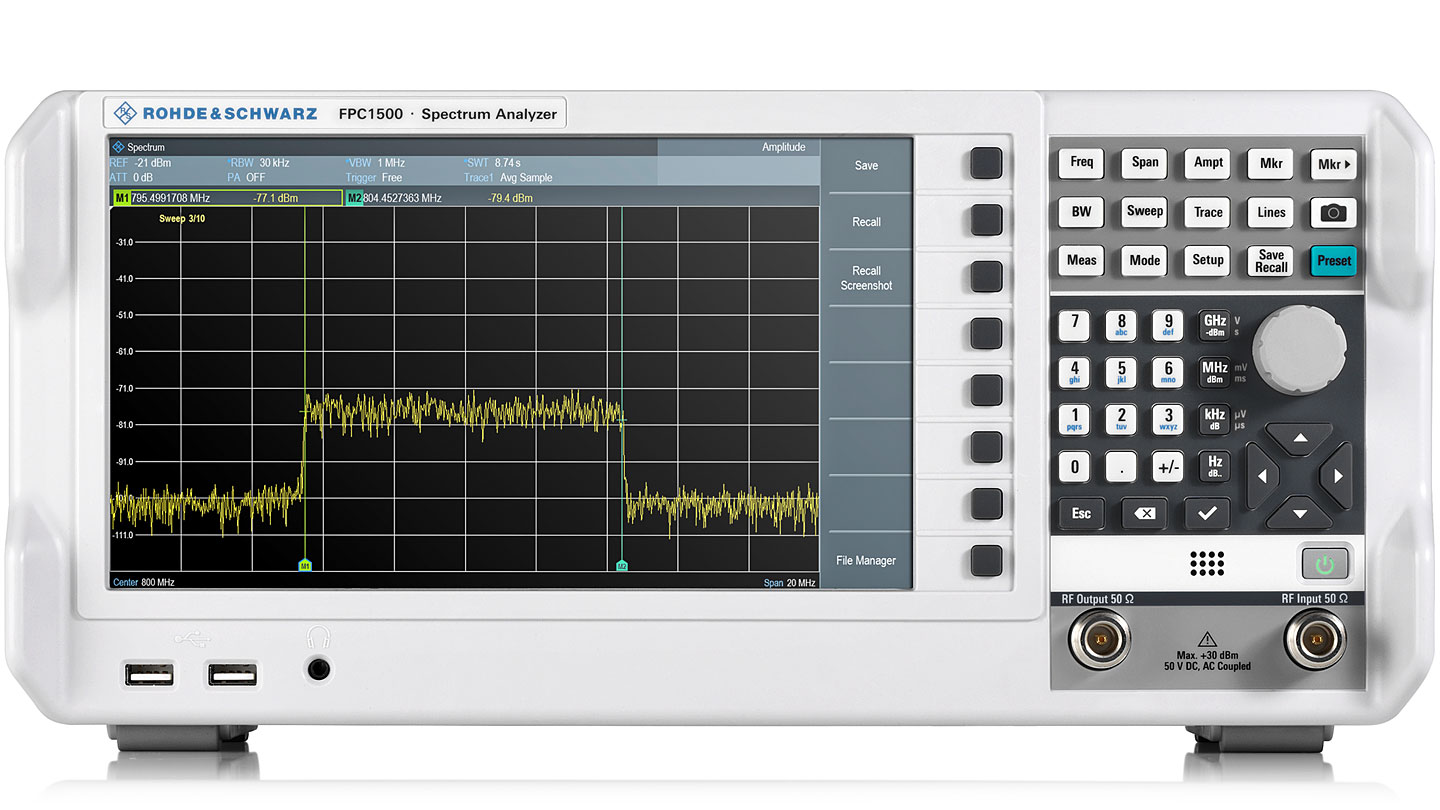

Защита инвестиций, высокое разрешение и простота управления – эти характеристики делают анализатор спектра R&S®FPC идеальным инструментом для университетских лабораторий, исследовательских институтов, а также производственных и сервисных предприятий. Анализатор R&S®FPC стоит сразу целых трех приборов: это единственный анализатор спектра на рынке, который сочетает в себе функциональность трех приборов. Между прочим, это три наиболее часто используемых прибора на рабочем столе радиоинженера, разрабатывающего, например, устройства для Интернета вещей (IoT).
1. Анализатор спектра R&S®FPC – это анализатор спектра, который обеспечивает защиту инвестиций за счет возможности программной модернизации рабочего диапазона частот. Выполненный с традиционным немецким качеством он обладает ведущими в своем классе радиочастотными характеристиками. Кроме того, для прибора доступны опции дистанционного управления с ПК и с мобильного устройства.
2. Векторный анализатор цепей R&S®FPC – это векторный анализатор цепей, который использует встроенный КСВН-мост для проведения однопортового векторного анализа и позволяет отображать круговую диаграмму полных сопротивлений. Наличие встроенного КСВН-моста устраняет необходимость подключения/отключения внешнего моста при проведении испытаний.
3. Генератор сигналов R&S®FPC – это генератор сигналов, в основе которого лежит уникальная концепция независимого источника. Он не только обеспечивает стандартную функциональность следящего генератора, но может также использоваться в режимах генерации свободных или связанных непрерывных колебаний. За счет сочетания функциональности трех приборов анализатор R&S®FPC действительно уникален. Преимущества принципа «три-водном» состоят не только в том, что на рабочем столе прибор занимает не три, а только одно место. Выбор в пользу одного прибора также означает, что для достижения заданных измерительных характеристик потребуется сделать только одно приобретение и выполнить только одну калибровку.
Ключевые факты
- ВЧ-характеристики, реализованные с немецким качеством
- Дисплей 10,1" WXGA (1366 × 768 пикселей) – самый большой размер и самое высокое разрешение в своем классе
- Диапазон частот от 5 кГц до 1 ГГц, с возможностью увеличения до 2 ГГц или 3 ГГц с помощью программного ключа
- Возможность установки полосы разрешения вплоть до 1 Гц
- Следящий генератор и независимый генератор непрерывных сигналов
- Встроенный КСВН-мост
- Однопортовый векторный анализатор цепей с отображением круговой диаграммы
- Wi-Fi-интерфейс, поддерживаемый поставляемым ПО для дистанционного управления
- Стандартная трехлетняя гарантия
| Диапазон частот | Базовый блок R&S®FPC1000/FPC1500 | от 5 кГц до 1 ГГц |
| с опцией R&S®FPC-B2 | от 5 кГц до 2 ГГц | |
| с опцией R&S®FPC-B3 | от 5 кГц до 3 ГГц | |
| Разрешение по частоте | 1 Гц | |
| Полоса разрешения | от 1 Гц до 3 МГц в последовательности 1/3 | |
| Спектральная чистота, однополосный фазовый шум | f = 500 МГц | |
| 30 кГц | <–88 дБн (1 Гц) (тип.) –92 дБн (1 Гц) | |
| 100 кГц | < –98 дБн (1 Гц) (тип.)– 103 дБн (1 Гц) | |
| 1 МГц | < –120 дБн (1 Гц) (тип.)– 125 дБн (1 Гц) | |
| Отображаемый средний уровень шума |
ВЧ-ослабление 0 дБ, оконечная нагрузка 50 Ω, ширина полосы пропускания приемника = 100 Гц, ширина полосы пропускания видеофильтра = 10 Гц, детектор образцов, логарифмическое масштабирование, нормализованное к 1 Гц |
|
| предусилитель выкл. | ||
| от 1 до 10 МГц | < –127 дБмВт (тип.) –135 дБмВт | |
| От 10 МГц до 2 ГГц | < –142 дБмВт (тип.) –150 дБмВт | |
| От 2 ГГц до 3 ГГц | < –138 дБмВт (тип.) –147 дБмВт | |
| предусилитель вкл. (требуется опция R&S®FPC-B22) | ||
| от 1 до 10 МГц | < –147 дБмВт (тип.) –157 дБмВт | |
| От 10 МГц до 2 ГГц | < –158 дБмВт (тип.) –165 дБмВт | |
| От 2 ГГц до 3 ГГц | < –155 дБмВт (тип.) –163 дБмВт | |
|
Точка пересечения интермодуляционных составляющих третьего порядка (TOI) |
динамический диапазон без интермодуляции, уровень сигнала 2 × –20 дБмВт, ВЧ-затухание = 0 дБ, ВЧ-предусилитель выкл. |
|
| fin = 1 ГГц | +7 дБмВт (изм.) | |
| fin = 2,4 ГГц | +10 дБмВт (изм.) | |
| Однопортовый векторный анализатор цепей | диапазон частот | От 2 МГц до 1/2/3 ГГц |
| выходная мощность | –10 дБмВт | |
| Следящий генератор | диапазон частот | от 5 кГц до 1/2/3 ГГц |
| выходная мощность | от –30 дБмВт до 0 дБмВт | |
| Независимый источник | диапазон частот | от 5 кГц до 1/2/3 ГГц |
| выходная мощность | от –30 дБмВт до 0 дБмВт | |
| Опции | Описание |
| R&S®FPC-B2 | Апгрейд частотного диапазона - 2 ГГц; |
| R&S®FPC-B3 | Апгрейд частотного диапазона - 3 ГГц; |
| R&S®FPC-B22 | РЧ-предусилитель |
| R&S®FPC-K7 | Анализ модуляции АМ, ЧМ, ASK, FSK |
| R&S®FPC-K43 | Режим приемника |
| R&S®FPC-K55 | Расширенные измерения |
| R&S®FPC-B200 | Поддержка подключения Wi-Fi |
| R&S®FPC-K42 | Функция векторного анализатор электрических цепей (только для R&S®FPC1500); |
| R&S®ZZA-FPC1 | Набор для монтажа в 19" стойку |
| R&S®RTM-Z3 | Мягкая сумка для переноски |
| R&S®RTB-Z3 | Кейс для транспортировки |
| R&S®FSH-Z29 | Калибровочный стандарт ХХ/КЗ/Нагрузка 50 Ом , 0 - 4 ГГц; |
| R&S®ZN-Z103 | Блок 1-но портовой калибровки (N-Вилка); |
| R&S®WE1 | Расширение гарантии, один год |
| R&S®WE2 | Расширение гарантии, два года |
| R&S®CW1 | Расширение гарантии с калибровкой, один год |
| R&S®CW2 | Расширение гарантии с калибровкой, два года |
| Модели | Описание |
| R&S®FPC1000 | Анализатор спектра с диапазоном частот от 5 кГц до 3 ГГц |
| R&S®FPC1500 | Анализатор спектра со следящим генератором, 5 кГц - 1 ГГц; |
