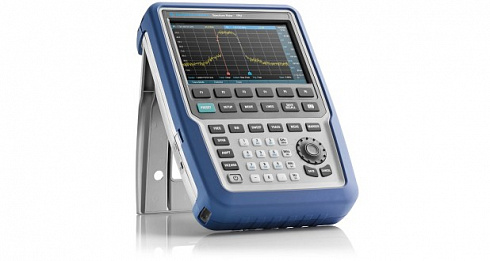

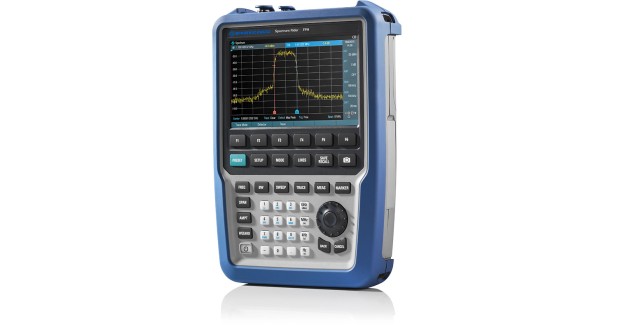

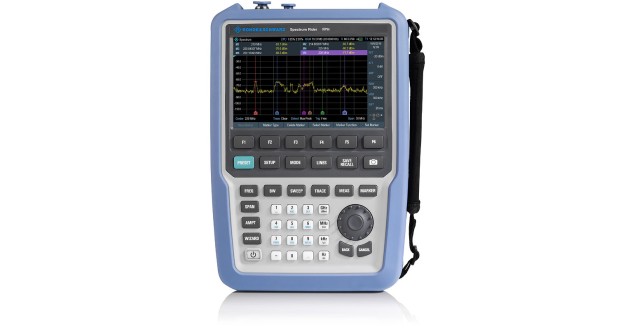

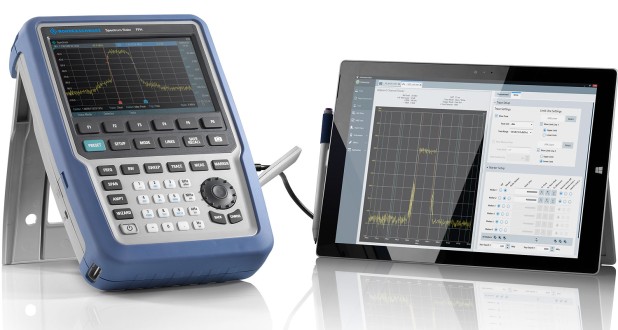

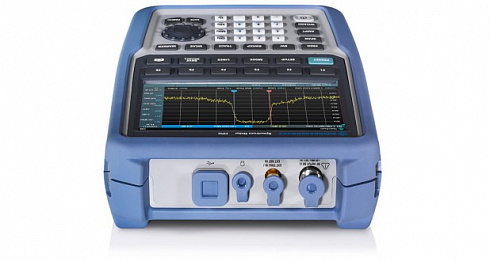

Портативный анализатор спектра Rohde&Schwarz FPH с диапазоном частот от 5 кГц до 31 ГГц
Подробнее
Описание

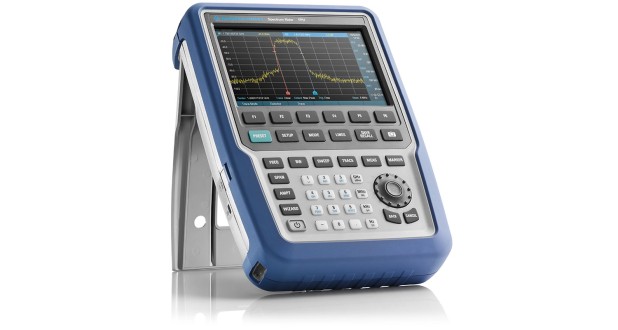

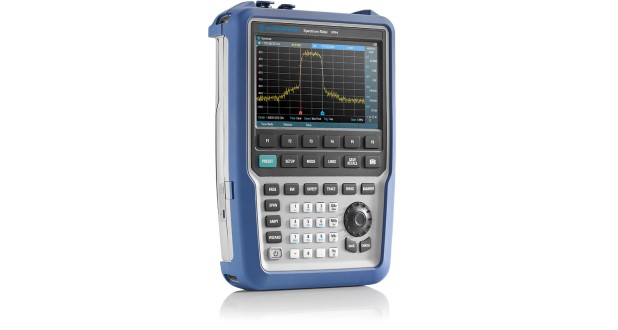

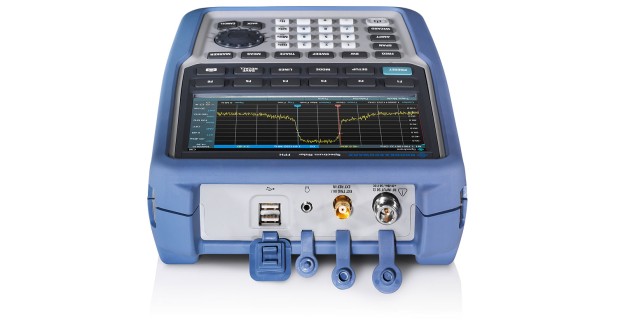

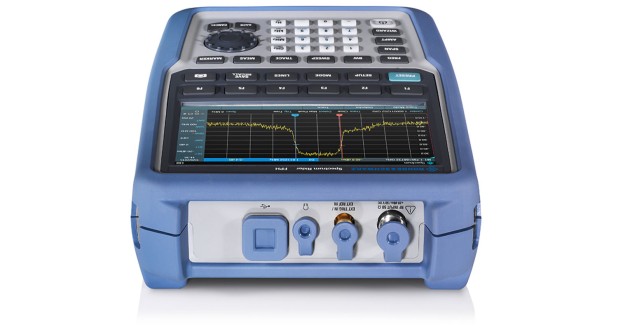

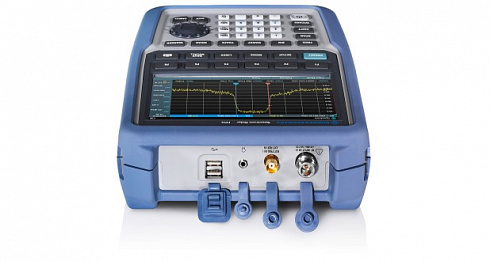

R&S®SpectrumRider FPH — универсальный и удобный прибор, отличающийся надежной и современной конструкцией. Каждая базовая модель обладает уникальной концепцией расширения частотного диапазона с помощью программных кодов. Анализатор поддерживает широкий диапазон частот вплоть до 31 ГГц.
Основная область применения R&S®Spectrum Rider FPH — телекоммуникации, настройка и обслуживание базовых станций мобильной связи на месте эксплуатации. Анализатор R&S®SpectrumRider FPH предназначен как для использования в полевых условиях, так и для решения лабораторных задач. Большие клавиши и многофункциональная поворотная ручка позволяют работать с прибором, не снимая перчаток. Благодаря подсветке клавиш анализатор можно использовать даже в темноте, а яркий антибликовый дисплей обеспечивает высокий уровень читаемости информации при ярком солнечном свете. Одного заряда аккумулятора хватает на полный рабочий день. Небольшой вес, малые размеры и надежная конструкция обеспечивают легкость транспортировки анализатора. Прибор послужит надежным помощником даже в условиях воздействия агрессивных сред или в труднодоступных местах.
Благодаря безвентиляторной конструкции анализатор не шумит при работе, сохраняет чистоту внутри корпуса и обеспечивает надежность функционирования, поскольку ни пыль, ни вода не могут проникнуть через вентиляционные отверстия. Компактный размер никак не сказывается на технических характеристиках и функциональных возможностях анализатора R&S®SpectrumRider FPH. Благодаря стабильным ВЧ-характеристикам, быстрой загрузке и простоте использования R&S®SpectrumRider FPH является превосходным инструментом для проведения спектральных измерений в лабораториях или сервисных центрах. Ультрасовременный сенсорный экран позволяет работать с прибором так же, как со смартфоном. Экранная клавиатура и широкий спектр дополнительных функций еще больше упрощают работу с прибором.
Ключевые факты:
- Диапазон частот: от 5 кГц до 31 ГГц
- Расширение диапазона частот с помощью программных кодов – от 5 кГц до 100 Гц (применимо для моделей .06/.13/.26) – с 2 ГГц до 3 ГГц или 4 ГГц – с 6 ГГц до 8 ГГц – с 13,6 ГГц до 20 ГГц – с 26,5 ГГц до 31 ГГц
- Анализ спектра для таких областей как – Интерфейсы мобильной отрасли – РЛС и спутниковая связь – Телерадиовещание
- Отличные ВЧ-характеристики – Средний уровень собственного шума (DANL): тип. –163 дБмВт (от 10 МГц до 3 ГГц, с предусилителем) – Измерение точки TOI: +10 дБмВт (f = 2,4 ГГц)
- Идеален для полевых условий: более 6 часов работы от батареи, масса 2,5 кг, подсветка клавиш, быстрая загрузка, антибликовый дисплей, компактность, ударопрочный корпус
- Большой цветной сенсорный дисплей
- Мастер измерений, который поддерживает контрольно-измерительные мероприятия, ускоряет процесс измерений и позволяет избежать ошибок
- Функции и опции для различных областей применения: аэрокосмическая и оборонная промышленность, системы беспроводной связи, теле- и радиовещание, регулирование радиочастотного спектра, образование
- Простая и экономичная модернизация всех опций с помощью программных ключей
- Стандартная 3-летняя гарантия (1 год на аккумулятор и принадлежности)
Характеристики
| Диапазон частот | модель .02, базовый блок | от 5 кГц до 2 ГГц |
| с опцией R&S®FPH-B3 | от 5 кГц до 3 ГГц | |
| с опциями R&S®FPH-B3 и R&S®FPH-B4 | от 5 кГц до 4 ГГц | |
| модель .06, базовый блок | от 5 кГц до 6 ГГц | |
| с опцией R&S®FPH-B8 | от 5 кГц до 8 ГГц | |
| модель .13, базовый блок | от 5 кГц до 13,6 ГГц | |
| с опцией R&S®FPH-B20 | от 5 кГц до 20 ГГц | |
| модель .26, базовый блок | от 5 кГц до 26,5 ГГц | |
| с опцией R&S®FPH-B31 | от 5 кГц до 31 ГГц | |
| модель .06/.13/.26, базовый блок | ||
| с опцией R&S®FPH-B29 | от 5 кГц до 100 ГГц | |
| Разрешение по частоте | 1 Гц | |
| Полоса разрешения | от 1 Гц до 3 МГц с шагом 1/3 | |
|
Спектральная чистота, однополосный фазовый шум |
f = 500 МГц | |
| Отстройка от несущей | 30 кГц | < –88 дБн (1 Гц), тип. –95 дБн (1 Гц) |
| 100 кГц | < –98 дБн (1 Гц), тип. –105 дБн (1 Гц) | |
| 1 МГц | < –118 дБн (1 Гц), тип. –125 дБн (1 Гц) | |
|
Средний уровень собственного шума |
ВЧ-ослабление 0 дБ, оконечная нагрузка 50 Ом, полоса разрешения (RBW) = 1 кГц, полоса видеофильтра (VBW) = 10 Гц, детектор отсчетов, логарифмическая шкала, нормирование к 1 Гц | |
| Модель .02 | предусилитель выкл. | |
| от 1 МГц до 10 МГц | < –135 дБмВт, тип. –142 дБмВт | |
| от 10 МГц до 1 ГГц | < –142 дБмВт, тип. –146 дБмВт | |
| от 1 ГГц до 4 ГГц | < –140 дБмВт, тип. –144 дБмВт | |
| предусилитель включен | ||
| от 1 МГц до 10 МГц | < –150 дБмВт, тип. –160 дБмВт | |
| от 10 МГц до 3 ГГц | < –158 дБмВт, тип. –163 дБмВт | |
| от 3 ГГц до 4 ГГц | < –156 дБмВт, тип. –161 дБмВт | |
| Модели .06/.13/.26 | предусилитель выкл. | |
| от 1 МГц до 10 МГц | < –122 дБмВт, тип. –130 дБмВт | |
| от 10 МГц до 25 МГц | < –130 дБмВт, тип. –135 дБмВт | |
| от 25 МГц до 1 ГГц | < –140 дБмВт, тип. –145 дБмВт | |
| от 1 ГГц до 4 ГГц | < –135 дБмВт, тип. –140 дБмВт | |
| от 4 ГГц до 8 ГГц | < –135 дБмВт, тип. –140 дБмВт | |
| от 8 ГГц до 19 ГГц | < –135 дБмВт, тип. –138 дБмВт | |
| от 19 ГГц до 20 ГГц | < –130 дБмВт, тип. –138 дБмВт | |
| от 20 ГГц до 27 ГГц | < –130 дБмВт, тип. –138 дБмВт | |
| от 27 ГГц до 29 ГГц | < –125 дБмВт, тип. –130 дБмВт | |
| от 29 ГГц до 31 ГГц | < –120 дБмВт, тип. –123 дБмВт | |
| предусилитель включен | ||
| от 1 МГц до 20 МГц | < –147 дБмВт, тип. –152 дБмВт | |
| от 20 МГц до 1 ГГц | < –158 дБмВт, тип. –162 дБмВт | |
| от 1 ГГц до 3 ГГц | < –158 дБмВт, тип. –162 дБмВт | |
| от 3 ГГц до 4 ГГц | < –155 дБмВт, тип. –158 дБмВт | |
| от 4 ГГц до 4,5 ГГц | < –155 дБмВт, тип. –158 дБмВт | |
| от 4,5 ГГц до 8 ГГц | < –150 дБмВт, тип. –155 дБмВт | |
| от 8 ГГц до 20 ГГц | < –150 дБмВт, тип. –155 дБмВт | |
| от 20 ГГц до 27 ГГц | < –150 дБмВт, тип. –155 дБмВт | |
| от 27 ГГц до 29 ГГц | < –140 дБмВт, тип. –145 дБмВт | |
| от 29 ГГц до 31 ГГц | < –130 дБмВт, тип. –133 дБмВт | |
|
Точка пересечения третьего порядка (IP3) |
динамический диапазон без интермодуляции, уровень сигнала 2 × –20 дБмВт, ВЧ-ослабление 0 дБ, ВЧ-предусилитель отключен | |
| f = 1 ГГц | +7 дБмВт (изм.) | |
| f = 2,4 ГГц | +10 дБмВт (изм.) | |
| f = 4,5 ГГц | +8 дБмВт (изм.) | |
| f = 9,5 ГГц | +10 дБмВт (изм.) | |
| f = 12 ГГц | +9 дБмВт (изм.) | |
| f = 22 ГГц | +8 дБмВт (изм.) | |
| f = 26,5 ГГц | +10 дБмВт (изм.) | |
| Общая погрешность измерения | доверительный уровень 95 %, от +20 °C до +30 °C, отношение С/Ш > 16 дБ, от 0 дБ до –50 дБ ниже опорного уровня, автоматическое ВЧ-ослабление | |
| 10 МГц ≤ f ≤ 31 ГГц | < 1,25 дБ, тип. 0,5 дБ | |
| Дисплей, разрешение | WVGA, 800 × 480 пикселей | |
| Литий‑ионная аккумуляторная батарея R&S®HA‑Z306 | ||
| Мощность | 72 Вт ч | |
| Напряжение | ном. 11,25 В | |
|
Время работы с новым полностью заряженным аккумулятором |
модель .02 | 8 часов |
| модель .06 | 7 часов | |
| модели .13/.26 | 6 часов | |
| Габариты | Ш × В × Г |
202 мм × 294 мм × 76 мм (8,0" × 11,6" × 3") |
| Масса | 2,5 кг | |
Документы
Описание
| Опции | Описание |
| R&S®TS95A16 | Антенна GSM/UMTS/CDMA, с магнитным креплением, полосой 850/900/1800/1900/2100, разъемом N-типа |
| R&S®HL300 | Портативная логопериодическая антенна, 20 МГц - 7.5 ГГц |
| R&S®HE300 | Активная Направленная антенна, 20 МГц - 7.5 ГГц, Втith GPS и electronics compass 10; |
| R&S®HE300HF | Магнитная антенна HE300, 9 кГц - 20 МГц; |
| R&S®HE300USB | USB адаптер кабель для R&S®HE300 или R&S®HL300; |
| R&S®FSH-Z1 | Преобразователь мощности, 10 МГц - 8 ГГц; |
| R&S®FSH-Z18 | Преобразователь мощности, 10 МГц - 18 ГГц; |
| R&S®NRP-Z22 | Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 2 Вт; |
| R&S®NRP-Z23 | Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 15 Вт; |
| R&S®NRP-Z24 | Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 30 Вт; |
| R&S®NRP-Z41 | Универсальный преобразователь мощности, 10 МГц - 40 ГГц, 100 мВт; |
| R&S®NRP-Z51 | Термоэлектрический Преобразователь мощности, 0 Гц - 18 ГГц, 100 мВт; |
| R&S®NRP-Z52 | Термоэлектрический Преобразователь мощности, 0 Гц - 33 ГГц, 100 мВт; |
| R&S®NRP-Z55 | Термоэлектрический Преобразователь мощности, 0 Гц - 40 ГГц, 100 мВт; |
| R&S®NRP-Z56 | Термоэлектрический Преобразователь мощности, 0 Гц - 50 ГГц, 100 мВт; |
| R&S®NRP-Z57 | Термоэлектрический Преобразователь мощности, 0 Гц - 67 ГГц, 100 мВт; |
| R&S®NRP-Z58 | Термоэлектрический Преобразователь мощности, 0 Гц - 110 ГГц, 100 мВт; |
| R&S®NRP-Z61 | Универсальный преобразователь мощности, 10 МГц - 40 ГГц, 100 мВт; |
| R&S®NRP-Z91 | Средней мощности преобразователь мощности, 9 кГц - 6 ГГц, 200 мВт; |
| R&S®NRP-Z92 | Средней мощности Преобразователь мощности, 9 кГц - 6 ГГц, 2 Вт; |
| R&S®WE1 | Расширение гарантии, один год |
| R&S®WE2 | Расширение гарантии, два года |
| R&S®CW1 | Расширение гарантии с калибровкой, один год |
| R&S®CW2 | Расширение гарантии с калибровкой, два года |
| R&S® FPH-B3 | Расширение частотного диапазона анализатора спектра 2 ГГц - 3 ГГц; |
| R&S® FPH-B4 | Расширение частотного диапазона анализатора спектра 3 ГГц - 4 ГГц (требуется опция R&S®FPH-B3); |
| R&S® FPH-B22 | Предусилитель анализатора спектра |
| R&S® FPH-K7 | Анализ аналоговой модуляции АМ/ЧМ |

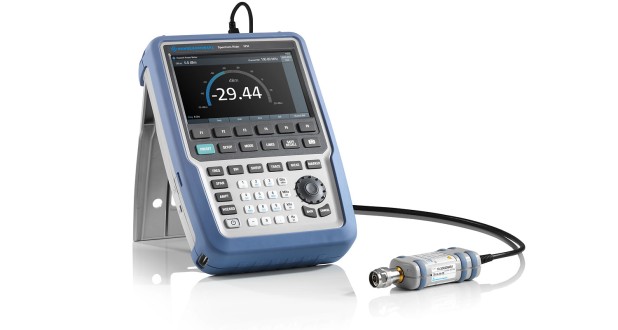

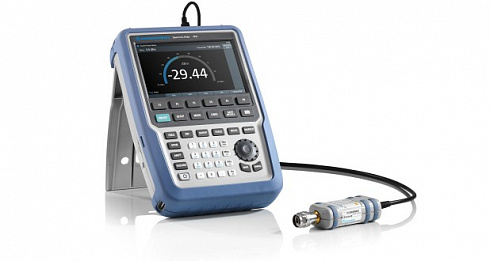

| R&S® FPH-K9 | Поддержка внешних преобразователей мощности |
| R&S® FPH-K15 | Анализ интерференции |
| R&S® FPH-K16 | Картографирование радиопокрытия |
| R&S® FPH-K19 | Измеритель мощности в канале |
| R&S® FPH-K29 | Импульсные измерения с преобразователем мощности |
| R&S® FPH-K43 | Сканер каналов, измерительный приемник |
| R&S® HA-Z220 | Мягкая сумка для переноски |
| R&S® FSH-Z320 | РЧ-кабель (длина: 1 м), 0 - 8 ГГц, армированный, N Вилка/N Розетка; |
| R&S® FSH-Z321 | РЧ-кабель (длина: 3 м), 0 - 8 ГГц, армированный, N Вилка/N Розетка; |
| R&S® RAM | Согласующее устройство, 50/75 Ом, L-секция |
| R&S® RAZ.02 | Согласующее устройство, 50/75 Ом, последовательный резистор 25 Ом; |
| R&S® FSH-Z38 | Согласующее устройство, 50/75 Ом, L -секция, N - BNC; |
| R&S® RDL50 | Аттенюатор, 50 Вт 20 дБ, 50 Ом, 0 - 6 ГГц, N (f) - N (m); |
| R&S® RBU100.03 | Аттенюатор, 100 Вт 30 дБ, 50 Ом, 0 - 2 ГГц, N (f) - N (m); |
| R&S® HA-Z303 | Зарядное устройство для R&S®HA-Z306 9; |
| R&S® HA-Z306 | Li-Ion АКБ, 6.4 Ач |
| R&S® FSH-Z36 | Наушники |
| R&S® HA-Z350 | Логопериодическая антенна 700 МГц - 4 ГГц; |

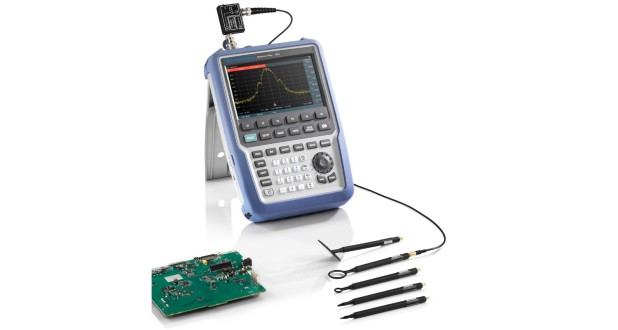

| R&S® HZ15.02 | Компактный комплект пробников для измерения электромагнитного поля в ближней зоне, от 30 МГц до 3 ГГц для измерения электромагнитного поля в ближней зоне с помощью испытательных приемников и анализаторов спектра |
| R&S® HZ-16 | Предусилитель 3 ГГц, 20 дБ, адаптер питания (от 100 до 230 В), для R&S®HZ-15 |
| R&S® HA-Z211 | Запасной USB кабель |
| R&S® HA-Z210 | Запасной Ethernet кабель |
| R&S® HA-Z301 | Запасной источник питания, шнур питания |
| R&S® FSH-Z101 | USB адаптер кабель для R&S®FSH-Z1/R&S®FSH-Z18 |
| R&S® FSH-Z144 | USB адаптер кабель для R&S®FSH-Z14/R&S®FSH-Z44 |
| R&S® HA-Z340 | GPS-приемник для R&S®Spectrum Ride |
| R&S® HA-Z900 | тип Yagi Антенна, 824 МГц - 960 МГц; |
| R&S® HA-Z1900 | тип Yagi Антенна, 1710 МГц - 1990 МГц; |
| R&S® HA-Z901 | РЧ-кабель для тип Yagi антенн (длина: 1 м), 0 - 6 ГГц, N (m) / N (m); |
| R&S® HA-Z902 | Сумка для переноски Yagi антенн HA-Z900 или HA-Z1900; |
| R&S® TS-EMF.05 | Жесткий кейс для изотропных антенн |
| R&S® TSEMF-B1 | Изотропная антенна, 30 МГц - 3 ГГц for R&S®TS-EMF 11; |
| R&S® TSEMF-B2 | Изотропная антенна, 700 МГц - 6 ГГц for R&S®TS-EMF 11; |
| R&S® TSEMF-B3 | Изотропная антенна, 9 кГц - 200 МГц for R&S®TS-EMF 11; |
| R&S® TSEMF-CV | USB-адаптер кабель для изотропных антенн |
| R&S® FSH-Z14 | Направленный преобразователь мощности, 25 МГц - 1 ГГц; |
| R&S® FSH-Z44 | Направленный преобразователь мощности, 200 МГц - 4 ГГц; |
| R&S® NRP-Z211.02 | Универсальный преобразователь мощности, 10 МГц - 8 ГГц, 100 мВт, 2-диодный; |
| R&S® NRP-Z221 | Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 100 мВт, 2-диодный; |
| R&S® NRP-Z81 | Широкополосный Преобразователь мощности, 50 МГц - 18 ГГц, 100 мВт; |
| R&S® NRP-Z85 | Широкополосный Преобразователь мощности, 50 МГц - 40 ГГц, 100 мВт (2.92 мм); |
| R&S® NRP-Z86.40 | Широкополосный Преобразователь мощности, 50 МГц - 44 ГГц, 100 мВт (2.40 мм); |
| R&S® NRP8S | Трехдиодный Преобразователь мощности 100 пВт - 200 мВт, 10 МГц - 8 ГГц; |
| R&S® NRP8SN | Трехдиодный Преобразователь мощности 100 пВт - 200 мВт, 10 МГц - 8 ГГц, LAN версия; |
| R&S® NRP18S | Трехдиодный Преобразователь мощности 100 пВт - 200 мВт, 10 МГц - 18 ГГц; |
| R&S® NRP18SN | Трехдиодный Преобразователь мощности 100 пВт - 200 мВт, 10 МГц - 18 ГГц, LAN версия; |
| R&S® NRP33S | Трехдиодный Преобразователь мощности 100 пВт - 200 мВт, 10 МГц - 33 ГГц; |
| R&S® NRP33SN | Трехдиодный Преобразователь мощности 100 пВт - 200 мВт, 10 МГц - 33 ГГц, LAN версия; |
| R&S® NRP-Z4.02 | USB адаптер кабель пассивный 2 м - соединяет R&S®NRP-Zxx S/SN с R&S®Spectrum Rider; |
| R&S® NRP-ZKU.02 | USB кабель интерфейсный, длина: 1.5 м, - соединяет R&S®NRP sensors с R&S®Spectrum Rider; |
Модели
| Модели | Описание |
| FPH 02 | Портативный анализатор спектра R&S®SpectrumRider FPH, от 5 кГц до 2 ГГц |
| FPH 06 | Портативный анализатор спектра R&S®SpectrumRider FPH, от 5 кГц до 6 ГГц |
| FPH 13 | Портативный анализатор спектра R&S®SpectrumRider FPH, от 5 кГц до 13,6 ГГц |
| FPH 26 | Портативный анализатор спектра R&S®SpectrumRider FPH, от 5 кГц до 26,5 ГГц |
